Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 19




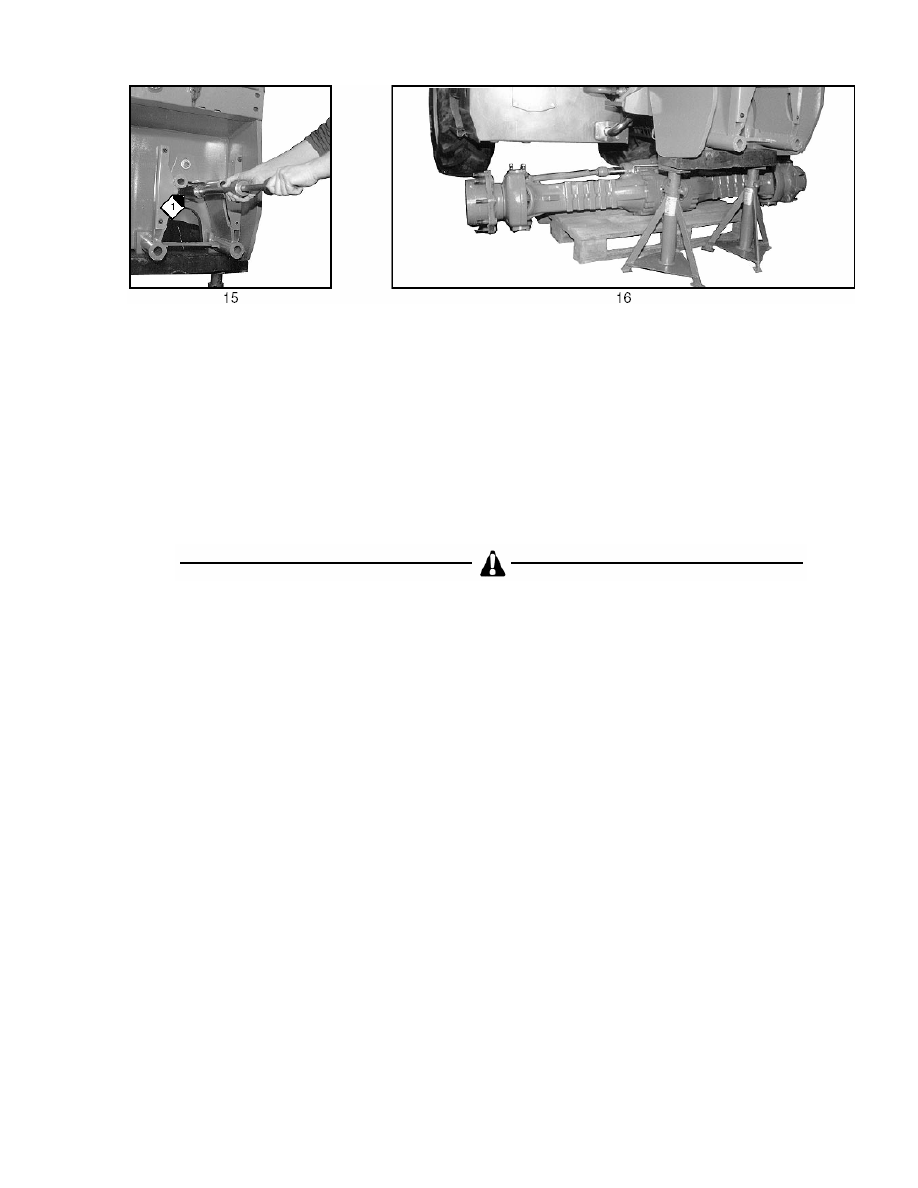

-  Выверните  крепежный  винт

колебательной  оси 1 на
кронштейне узла задней оси.

-  Демонтируйте колебательную

ось 1, используя  раздвижной
съемник.

-  Снимите  кронштейн  узла  зад-

ней оси.





Соблюдайте осторожность, чтобы не допус-

тить опрокидывания



ОБРАТНАЯ СБОРКА КРОНШТЕЙНА УЗЛА ЗАДНЕЙ ОСИ
-  Произведите  сборку,  выполняя  операции,  описанные  в  главе  "СНЯТИЕ  КРОНШТЕЙНА  УЗЛА

ЗАДНЕЙ ОСИ", в обратном порядке.

-  Соблюдайте  значения  затягивающих  моментов  для  винтов – смотрите  главу  "ЗАТЯГИВАЮЩИЙ

МОМЕНТ".























9

СНЯТИЕ ЗАДНЕЙ ОСИ С ИНТЕГРИРОВАННЫМ СОЧЛЕНЕНИЕМ


-  Установите  автопогрузчик  на  ровной  площадке,  включите

стояночный  тормоз,  установите  реверсный  механизм  коробки
передач  и  рычаг  управления  коробкой  передач  в  нейтральное
положение.

-  Зафиксируйте автопогрузчик на месте и опустите стрелу.









ДЕМОНТИРУЙТЕ

КАРДАН

УЗЛА ЗАДНЕЙ ОСИ

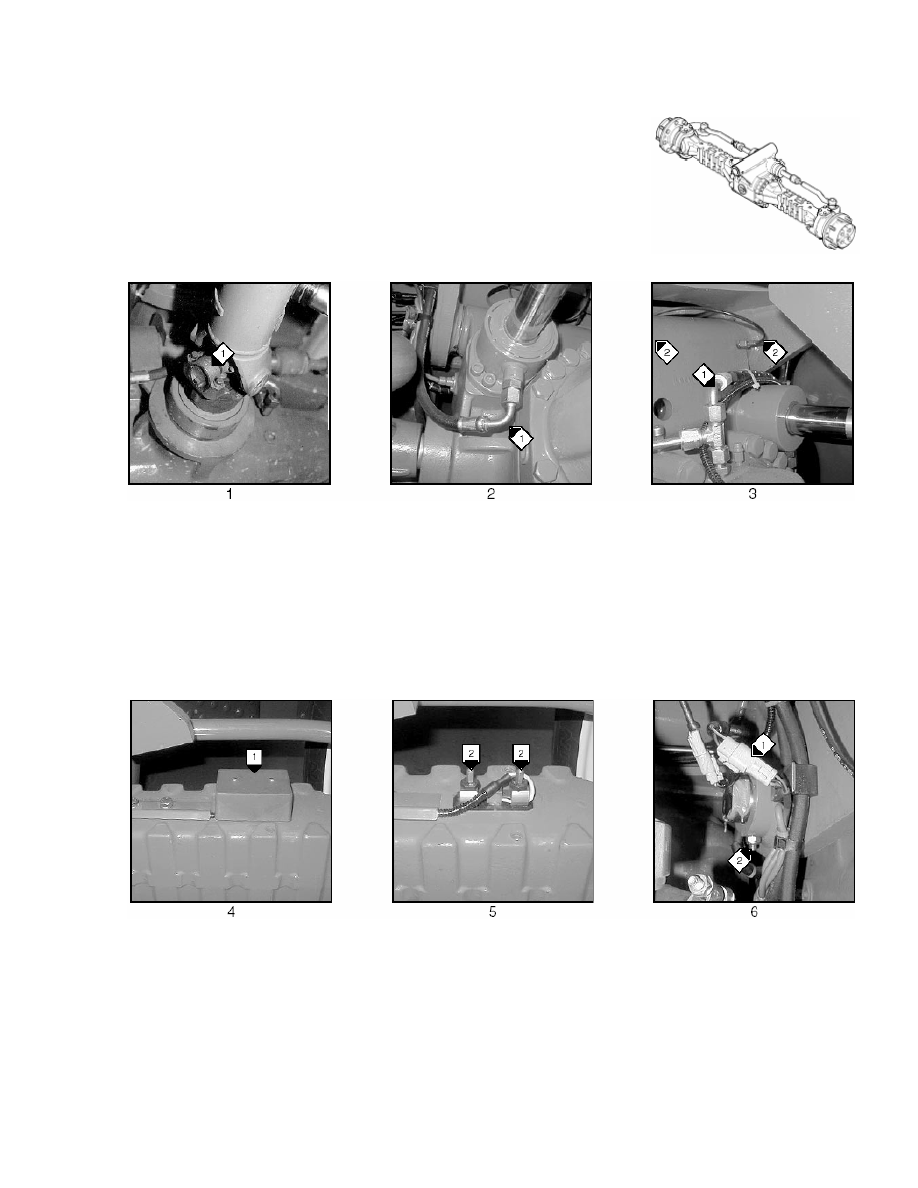

-  Снимите  две  манжеты  кар-

дана 1 по  обе  стороны  от
кардана.

-  Отсоедините  оба  шланга  руле-

вого цилиндра 1.

-  Перекройте  трубки  и  соедини-

тели.

-  Отсоедините  трубку  подачи

тормозной жидкости 1.

-  Перекройте  трубку  и  соеди-

нитель.

-  Отсоедините  трубку  от  верх-

ней части узла задней оси.

-  Отсоедините обе трубки сис-

темы смазки 2.









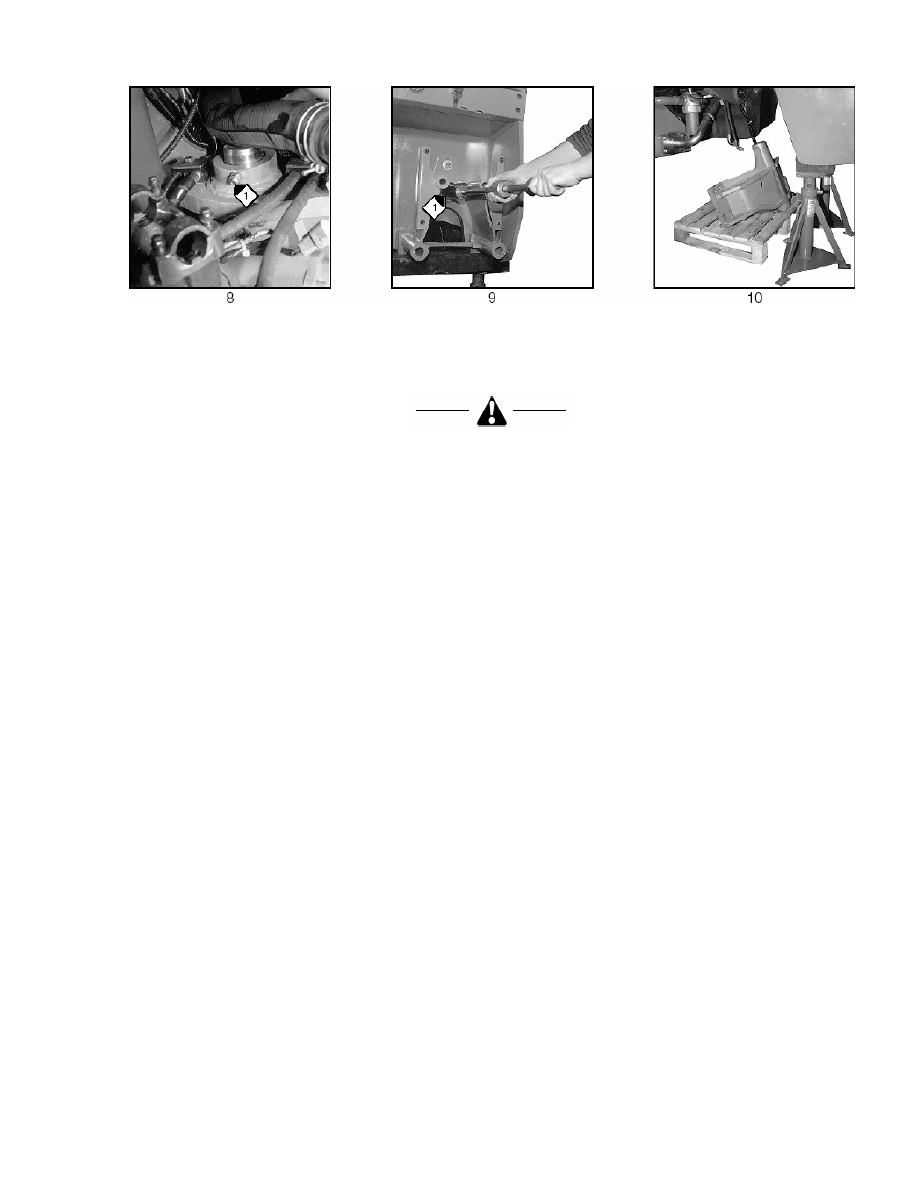

-  Снимите крышку тензодатчи-

ка 1.

-  Выверните  оба  крепежных  вин-

та 2.

-  Отсоедините  тензодатчик  и  за-

крепите  его  таким  образом,
чтобы обезопасить от ударов.

-  Отсоедините  провода  датчи-

ка регулировки установки ко-
лес 1.

-  Выверните  крепежный  винт

колебательной  оси 2 на
кронштейне узла задней оси.






10

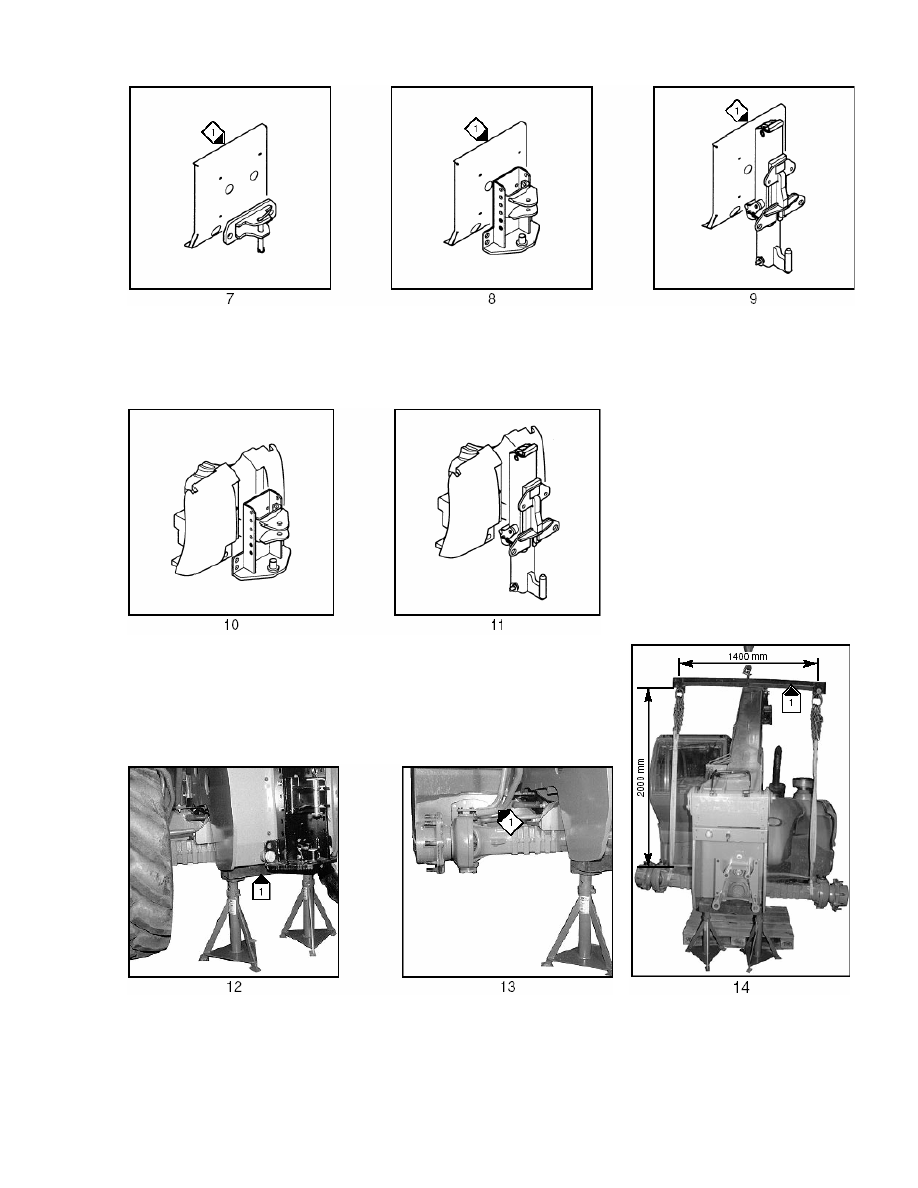

-  На модели MLT 629 Серия 1 + Turbo снимите крюк автопогрузчика и крышку 1.
7 - Выступающий крюк.
8 - Поднимающаяся сцепка.
9 - Гидравлический крюк.






-  На других моделях просто снимите крюк на автопогрузчике и ос-

тавьте противовесы на месте.

10 - Поднимающаяся сцепка.
11 - Гидравлический крюк.






-  При  помощи  домкрата  при-

поднимите заднюю часть ав-
топогрузчика  и  поместите
два  вертикальных  домкрата
и  балку 1 под  раму  возле
листов усиления.

-  Снимите оба задних колеса.
-  Снимите оба кронштейна брыз-

говика 1.

-  Установите

подъемную

балку 1 над  автопогрузчи-
ком.

-  Закрепите  стропы  по  обе

стороны узла оси.

11




-  Демонтируйте

колебатель-

ную  ось 1, используя  раз-
движной съемник.

-  Опустите узел оси на поддон.
-  Вытащите узел, используя автопогрузчик или подъёмную транс-

портную платформу.





ОБРАТНАЯ СБОРКА УЗЛА ЗАДНЕЙ ОСИ
-  Произведите сборку, выполняя операции, описанные в главе "СНЯТИЕ УЗЛА ЗАДНЕЙ ОСИ", в об-

ратном порядке.

-  Соблюдайте  значения  затягивающих  моментов  для  винтов – смотрите  главу  "ЗАТЯГИВАЮЩИЙ

МОМЕНТ".





После подъема оси установите тензодатчик, соблюдая затягивающий момент (смотрите стра-

ницу 13), и отрегулируйте систему безопасности (смотрите Главу: 80-8-80, группа: 80 –

ЭЛЕКТРООБОРУДОВАНИЕ).
