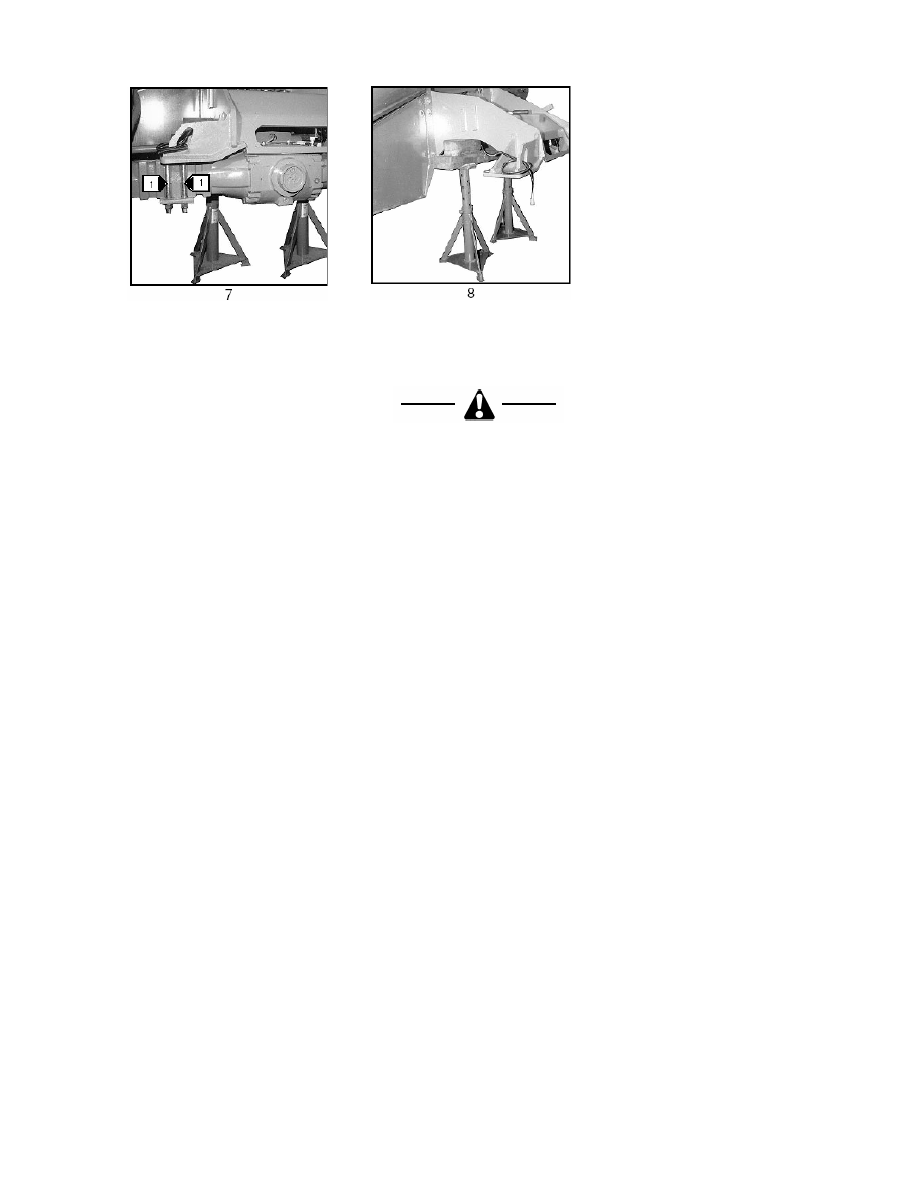

-  Выверните  винты  крепления

крышки 1.

-  Извлеките узел передней оси,

перекатывая его под рамой.









Соблюдайте осторожность при

прохождении узла оси возле колес.



ОБРАТНАЯ СБОРКА УЗЛА ПЕРЕДНЕЙ ОСИ
-  Произведите  сборку,  выполняя  операции,  описанные  в  главе  "СНЯТИЕ  УЗЛА  ПЕРЕДНЕЙ  ОСИ",  в

обратном порядке.

-  Соблюдайте  значения  затягивающих  моментов  для  винтов – смотрите  главу  "ЗАТЯГИВАЮЩИЙ

МОМЕНТ".

























5

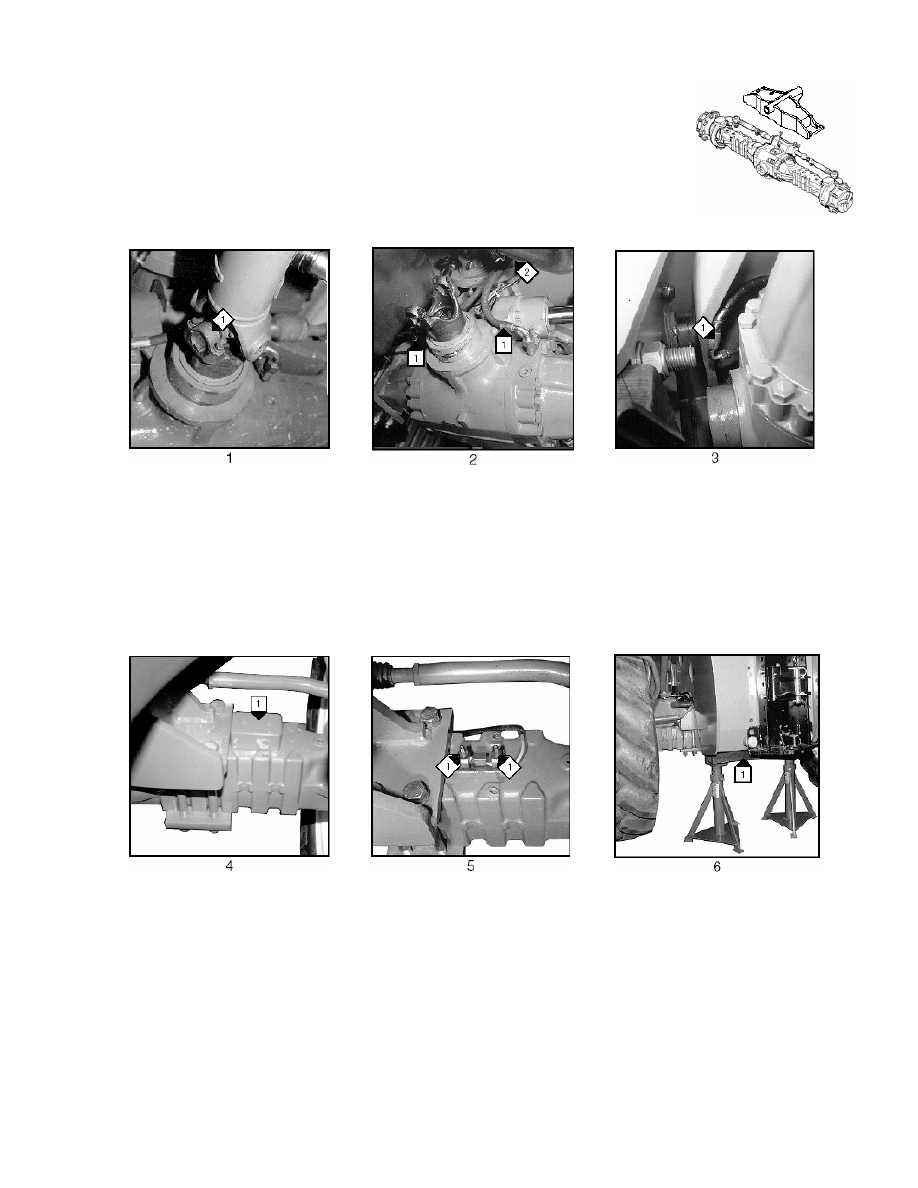

СНЯТИЕ ЗАДНЕЙ ОСИ СО СЪЕМНОЙ ОПОРОЙ ОСИ


-  Установите  автопогрузчик  на  ровной  площадке,  включите  стояночный

тормоз, установите реверсный механизм коробки передач и рычаг управ-
ления коробкой передач в нейтральное положение.

-  Зафиксируйте автопогрузчик на месте и опустите стрелу.











ДЕМОНТИРУЙТЕ

КАРДАН

УЗЛА ЗАДНЕЙ ОСИ
-  Снимите  две  манжеты  кар-

дана 1 по  обе  стороны  от
кардана.

-  Отсоедините  оба  шланга  ру-

левого цилиндра 1.

-  Перекройте  трубки  и  соеди-

нители

-  Отсоедините  крепление  дат-

чика  регулировки  установки
колес 2.

-  Отсоедините

трубку

подачи

тормозной жидкости 1.

-  Перекройте  трубку  и  соедини-

тель.

-  Отсоедините  трубку  от  верхней

части узла задней оси.












-  Снимите крышку тензодатчи-

ка 1.

-  Выверните  оба  крепежных

винта 1.

-  Отсоедините  тензодатчик  и

закрепите его таким образом,
чтобы обезопасить от ударов.

-  При  помощи  домкрата  припод-

нимите  заднюю  часть  автопо-
грузчика  и  поместите  два  вер-
тикальных  домкрата  и  балку 1
под  раму  возле  листов  усиле-
ния.








6

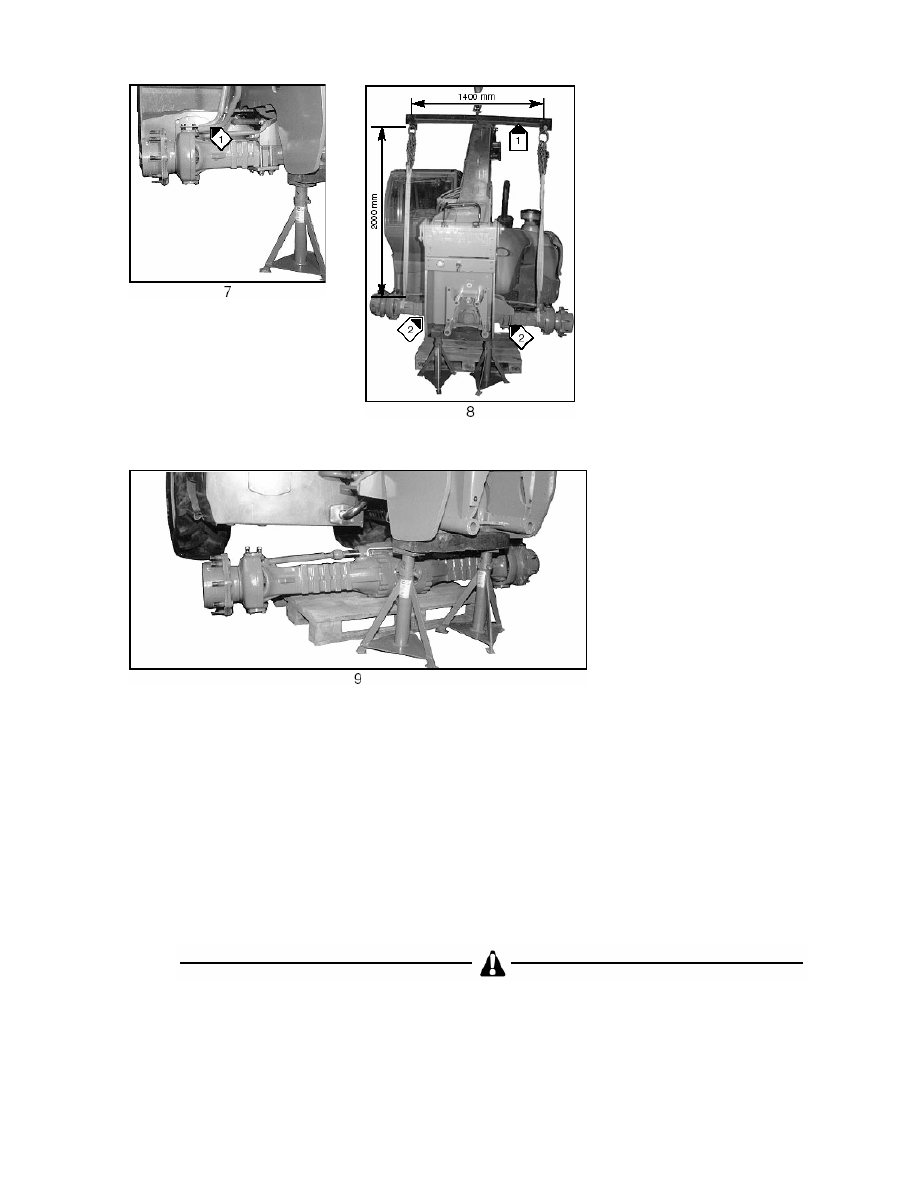

-  Снимите два задних колеса.
-  Снимите  оба  кронштейна

брызговика 1.



-  Установите  стрелу 1 над  авто-

погрузчиком.

-  Закрепите  стропы  по  обе  сто-

роны узла оси.

-  Выверните  крепежные  винты 2

на  обеих  сторонах  узла  задней
оси.








-  Опустите узел оси на поддон.
-  Вытащите узел, используя автопогрузчик или подъёмную транспортную платформу.






ОБРАТНАЯ СБОРКА УЗЛА ЗАДНЕЙ ОСИ
-  Произведите сборку, выполняя операции, описанные в главе "СНЯТИЕ УЗЛА ЗАДНЕЙ ОСИ", в об-

ратном порядке.

-  Соблюдайте  значения  затягивающих  моментов  для  винтов – смотрите  главу  "ЗАТЯГИВАЮЩИЙ

МОМЕНТ".





После подъема оси установите тензодатчик, соблюдая затягивающий момент (смотрите стра-

ницу 13), и отрегулируйте систему безопасности (смотрите Главу: 80-8-80, группа: 80 –

ЭЛЕКТРООБОРУДОВАНИЕ).






7

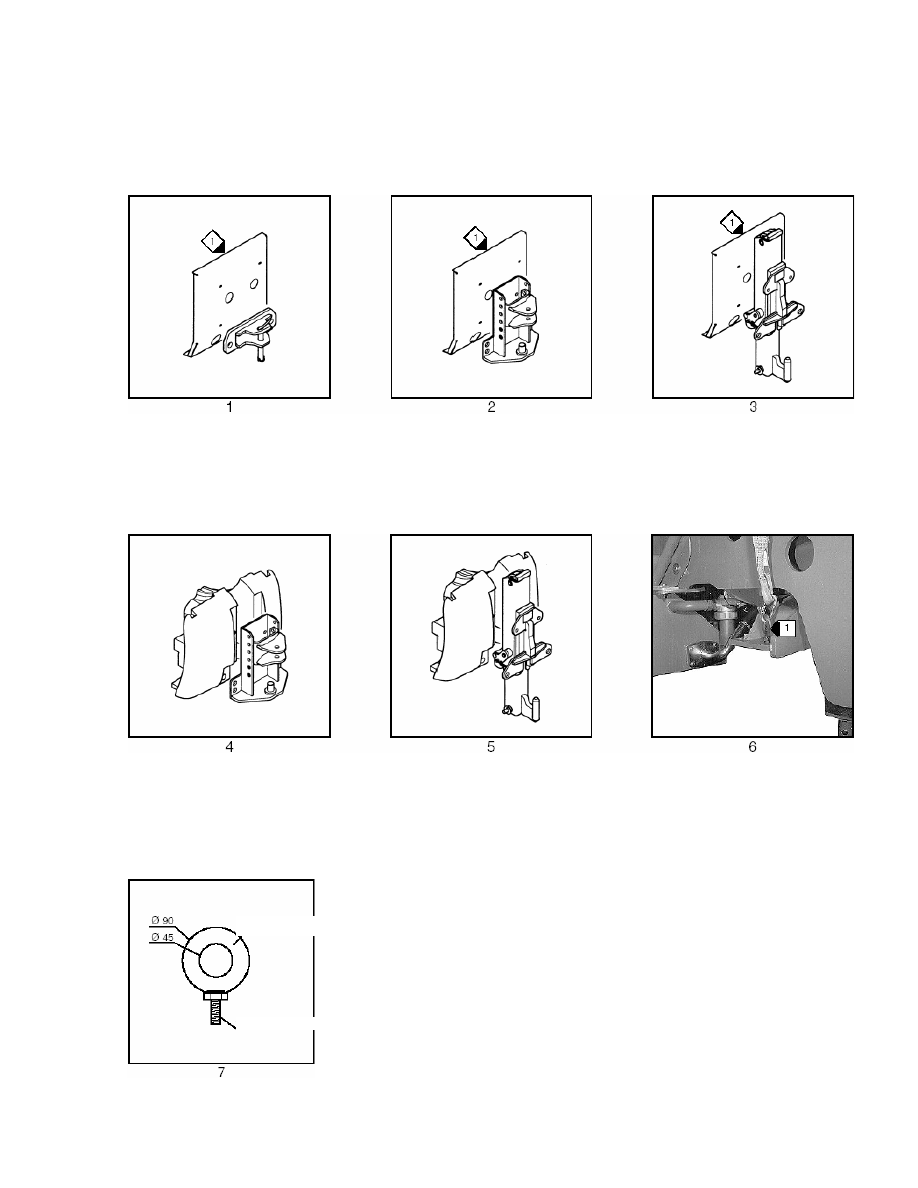

СНЯТИЕ КРОНШТЕЙНА УЗЛА ЗАДНЕЙ ОСИ


-  Снимите узел задней оси, прежде чем демонтировать кронштейн узла задней оси.

СНЯТИЕ КРОНШТЕЙНА УЗЛА ЗАДНЕЙ ОСИ





-  На модели MLT 629 Серия 1 + Turbo снимите крюк автопогрузчика и крышку 1.
1 – Выступающий крюк.
2 – Поднимающаяся сцепка.
3 – Гидравлический крюк.







-  На других моделях просто снимите крюк на автопогрузчике и ос-

тавьте противовесы на месте.

4 - Поднимающаяся сцепка.
5 - Гидравлический крюк.



-  Демонтируйте  трубки  систе-

мы смазки оси на сочленении
кронштейна узла задней оси.

-  Закрепите  крюк 1 на  каждой

стороне кронштейна.

-  Зацепите  строп  за  каждый

крюк.



толщина 5 мм

винт 12x30 HM



-  Чертеж крюка.
