Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 17













ГРУППА 30









УЗЕЛ ОСИ

СНЯТИЕ УЗЛА ПЕРЕДНЕЙ И ЗАДНЕЙ ОСИ



30-2-M29 EN



M29

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1 и A

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A


M30

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A





M31

 MLT

629

Серия 1 и A

MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1 и A

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A

M32

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A

M33



MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1

MLT 730 Turbo LS Серия 1 и A
MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A

M34

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A


MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 629 120 LS Серия A
MLT 633 Turbo LS Серия 1 и A
MLT 633 120 LS Серия 1 и A

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 120 LS Серия 1 и A

M35



MLT 633 Turbo POWERSHIFT Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1

MLT 730 Turbo POWERSHIFT Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A

M36

MT 732 Серия 1 и A
MT 732 Turbo Серия 1 и A
MT 932 Серия 1 и A
MT 932 Turbo Серия 1 и A

MLT 629 Серия 1 и A
MLT 629 Turbo Серия 1 и A
MLT 633 Turbo LS Серия 1 и A
MLT 633 Turbo POWERSHIFT Серия 1

MLT 730 Серия 1 и A
MLT 730 Turbo Серия 1 и A
MLT 730 Turbo LS Серия 1 и A
MLT 730 Turbo POWERSHIFT Серия 1 и A

M37



MLT 629 120 LS Серия A
MLT 633 120 LS Серия 1 и A
MLT 633 120 LS POWERSHIFT Серия 1


MLT 730 120 LS Серия 1 и A
MLT 730 120 LS POWERSHIFT Серия 1 и A












09 / 04 / 2003



ОГЛАВЛЕНИЕ






- СНЯТИЕ УЗЛА ПЕРЕДНЕЙ ОСИ.................................................................................................. 4

- СНЯТИЕ ЗАДНЕЙ ОСИ СО СЪЕМНОЙ ОПОРОЙ ОСИ......................................................... 6

- СНЯТИЕ КРОНШТЕЙНА УЗЛА ЗАДНЕЙ ОСИ ......................................................................... 8

- СНЯТИЕ ЗАДНЕЙ ОСИ С ИНТЕГРИРОВАННЫМ СОЧЛЕНЕНИЕМ .................................. 10

- ЗАТЯГИВАЮЩИЙ МОМЕНТ ......................................................................................................... 13

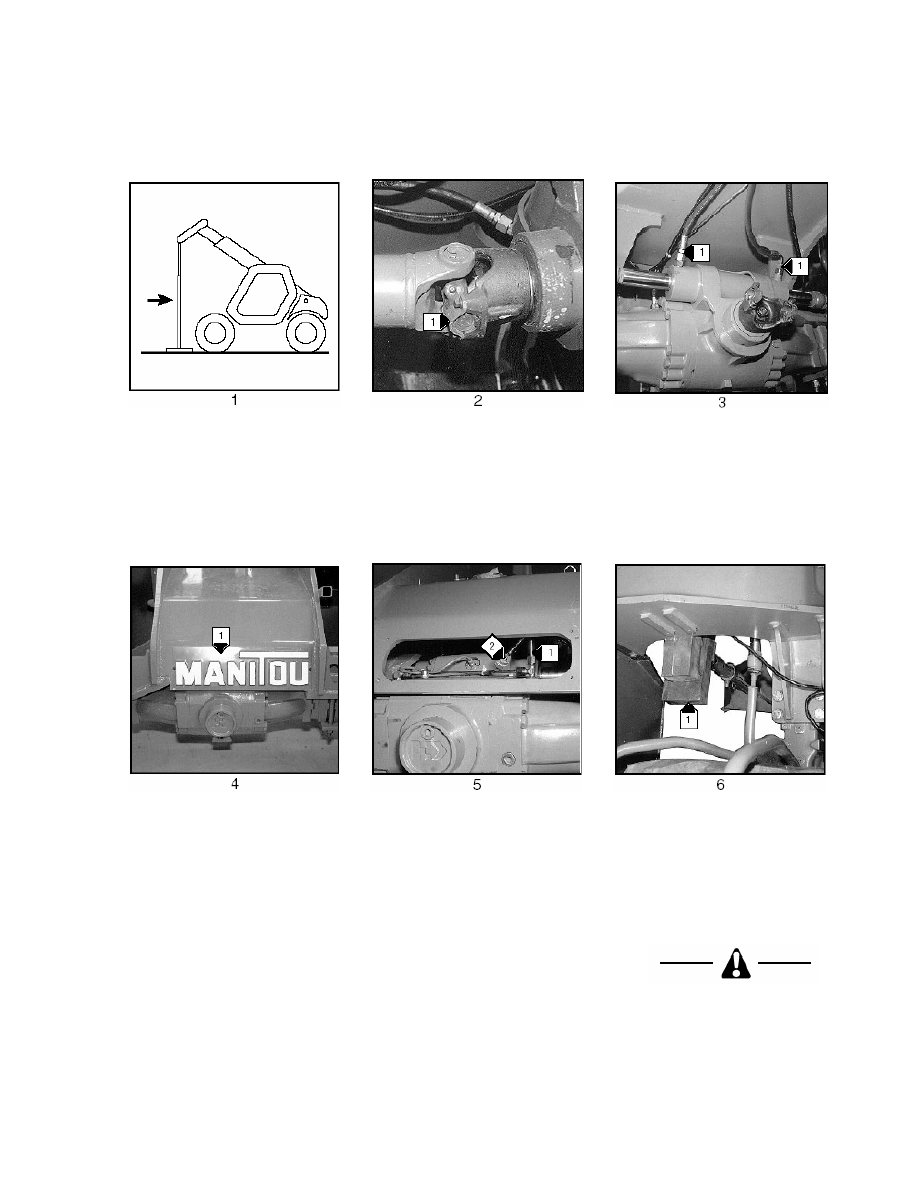

СНЯТИЕ УЗЛА ПЕРЕДНЕЙ ОСИ

Установите автопогрузчик на ровной площадке, включите стояночный тормоз, установите реверс-
ный механизм коробки передач и рычаг управления коробкой передач в нейтральное положение.

Зафиксируйте автопогрузчик на месте.










-  Поднимите  стрелу  и  зафик-

сируйте  ее  с  помощью  опо-
ры.

-  Демонтируйте  оба  монтаж-

ных  кольца  кардана 1 сбоку
на узле оси.

-  Отсоедините  оба  шланга  руле-

вого цилиндра 1.

-  Перекройте  шланги  и  соедини-

тели.













-  Снимите  переднюю  крышку

рамы 1.

-  Отсоедините  трубку  подачи

тормозной жидкости 1.

-  Перекройте  трубку  и  соеди-

нитель

-  Отсоедините  крепление  дат-

чика  регулировки  установки
колес 2.

-  При  помощи  домкрата  подни-

мите переднюю часть рамы так,
чтобы  узел  оси  свободно  про-
шел снизу.

-  Поместите  узел  на  балку 1

(длина  прим. 800 мм),  опираю-
щуюся на две стойки домкрата.





Помните о шлангах и крепле-

ниях, расположенных под ра-

мой.
