Входной жгут электронного блока управления

Входные жгуты проверяются только в том случае, если на выходах не было никаких неисправно-
стей и после выключения и повторного включения зажигания при удержании кнопки перехода на
пониженную передачу в нажатом состоянии.

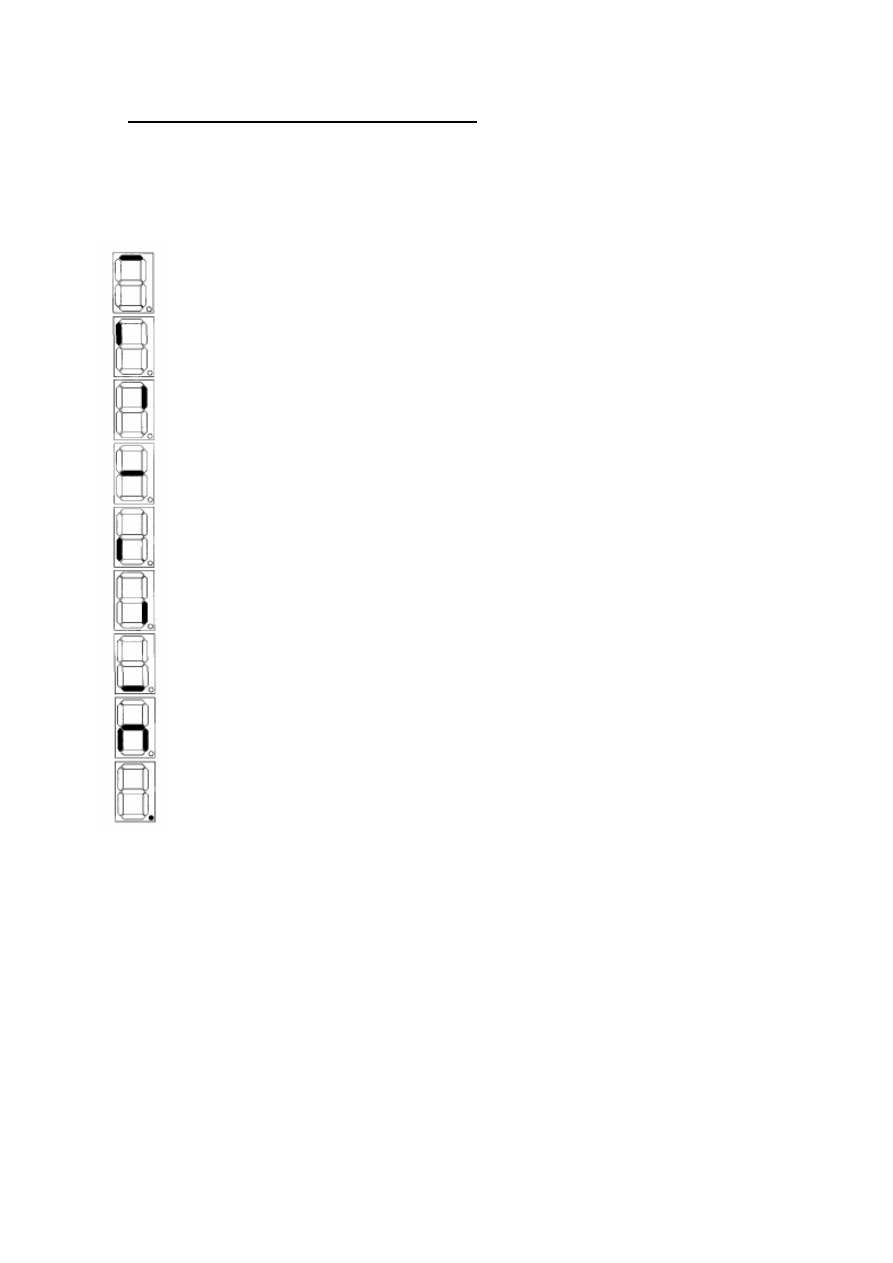

Для процедуры проверки используется дисплей панели управления. Каждый сегмент дисплея со-
ответствует входному штырю электронного блока управления.




- Штырь выключения трансмиссии






- Передача заднего хода на штыре инвертора





- Передача переднего хода на штыре инвертора






- 4-я передача на штыре инвертора





- 3-я передача на штыре инвертора






- 1-я передача на штыре инвертора





- 2-я передача на штыре инвертора





- Нейтральная передача на штыре инвертора





- Переключатель фиксации 5-й передачи





65

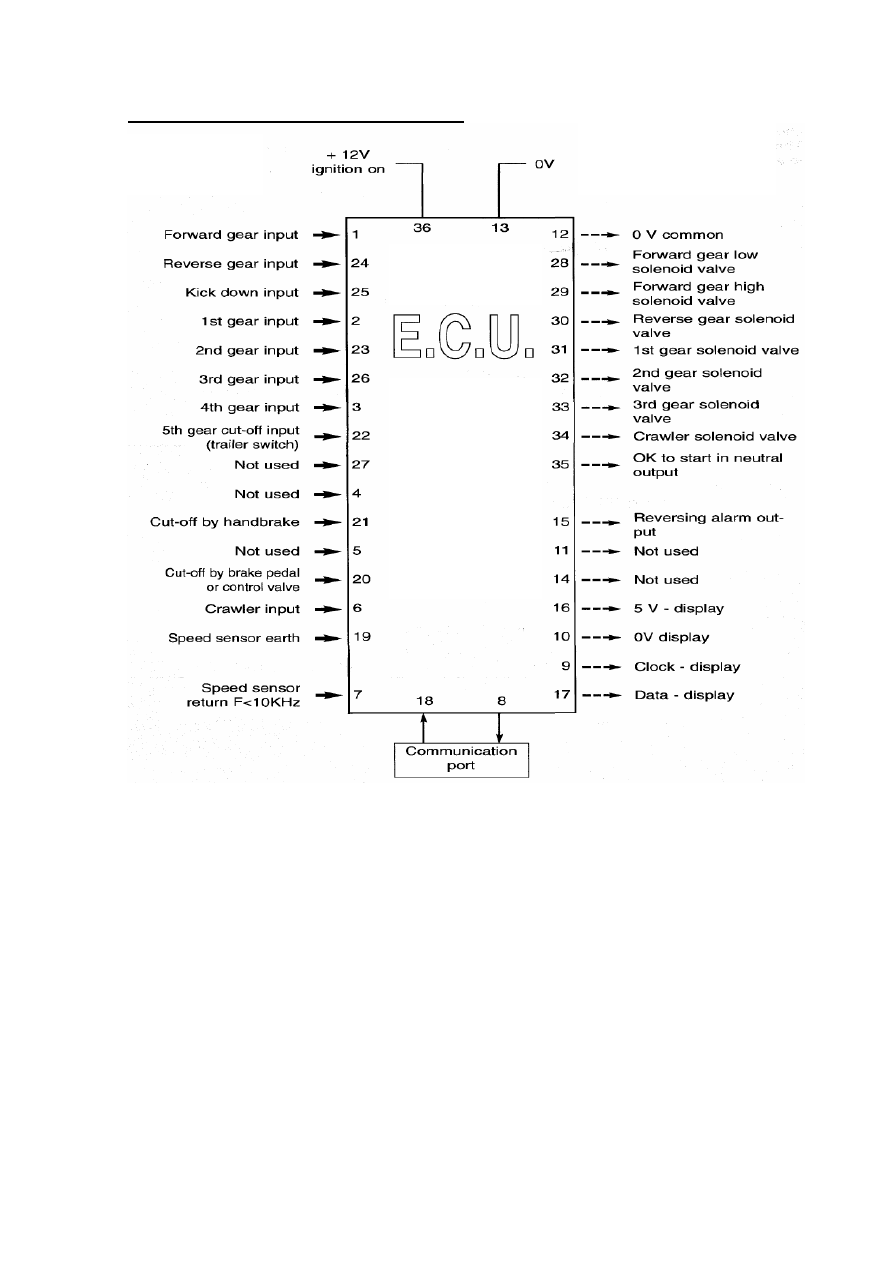

Соединения электронного блока управления











12 V = 12 В
ignition on = зажигание включено
Forward gear input = Вход передачи движения вперёд
Reverse gear input = Вход передачи движения назад
Kick down input = Вход  переключения  на  пониженную
передачу
1

st

 gear input = Вход первой передачи

2

nd

 gear input = Вход второй передачи

3

rd

 gear input = Вход третьей передачи

4

th

 gear input = Вход четвёртой передачи

5

th

 gear cut-off input (travel switch) = Вход выключения 5-й

передачи (выключатель перемещения)
Not used = Не используется
Cut-off by handbrake = Выключение ручным тормозом
Cut-off by brake pedal or control valve = Выключение педа-
лью тормоза или регулировочным клапаном
Crawler input = Вход гусеничного хода
Speed sensor earth = Присоединение  датчика  скорости  к
массе
Speed sensor return = Обратный провод датчика скорости





kHz = кГц
0 V common = 0 В – общий провод
Forward gear low solenoid valve = Электромагнитный  кла-
пан низкой скорости движения вперёд
Reverse gear low solenoid valve = Электромагнитный  кла-
пан низкой скорости движения назад
1

st

 gear solenoid valve = Электромагнитный клапан первой

передачи
2

nd

 gear solenoid valve = Электромагнитный клапан второй

передачи
3

rd

 gear solenoid valve = Электромагнитный клапан третьей

передачи
Crawler solenoid valve = Электромагнитный  клапан  гусе-
ничного хода
OK to start in neutral output = Нормальное  состояние  для
начала движения на нейтральном выходе
Reversing alarm output = Выход сигнализации заднего хода
5 (0) V – display = 5 (0) В – дисплей
Clock – display = Дисплей часов
Data – display = Дисплей данных (может быть – даты?)
Communication port = Порт связи
E.C.U. = Электронный блок управления





66

D – Дополнительная информация о датчике скорости движения вперёд, смонтированном
на  коробке  передач  с  переключением  передач  при  не  выключенном  сцеплении PG 115
TURNER


-

Датчик скорости анализирует частоту вращения выходного вала трансмиссии.

-

Он информирует электронный блок управления для разрешения автоматического переключе-
ния передач с 4-й на 5-ю (1112 Гц, приблизительно 16,5 км/ч).

-

Он также защищает коробку передач при переходе на пониженные передачи и изменении на-
правления движения в соответствии со следующими величинами:


Переход на пониженную передачу  Максимальная частота в Гц

Скорость в км/ч

2

→ 1

578

Приблизительно 8,5

3

→ 2

933

Приблизительно 14

4

→ 3

1230

Приблизительно 18,4

5

→ 4

1986

Приблизительно 29,5 для
перехода на пониженные
передачи

 1032

Приблизительно 15,4 –
автоматически


Изменение направления

Скорость в км/ч

5

→ 4 вперёд

Если V < 29,5



Затем 3 назад

Если V < 18,4

3

→ 2 вперёд

Если V < 14



Затем 2 назад




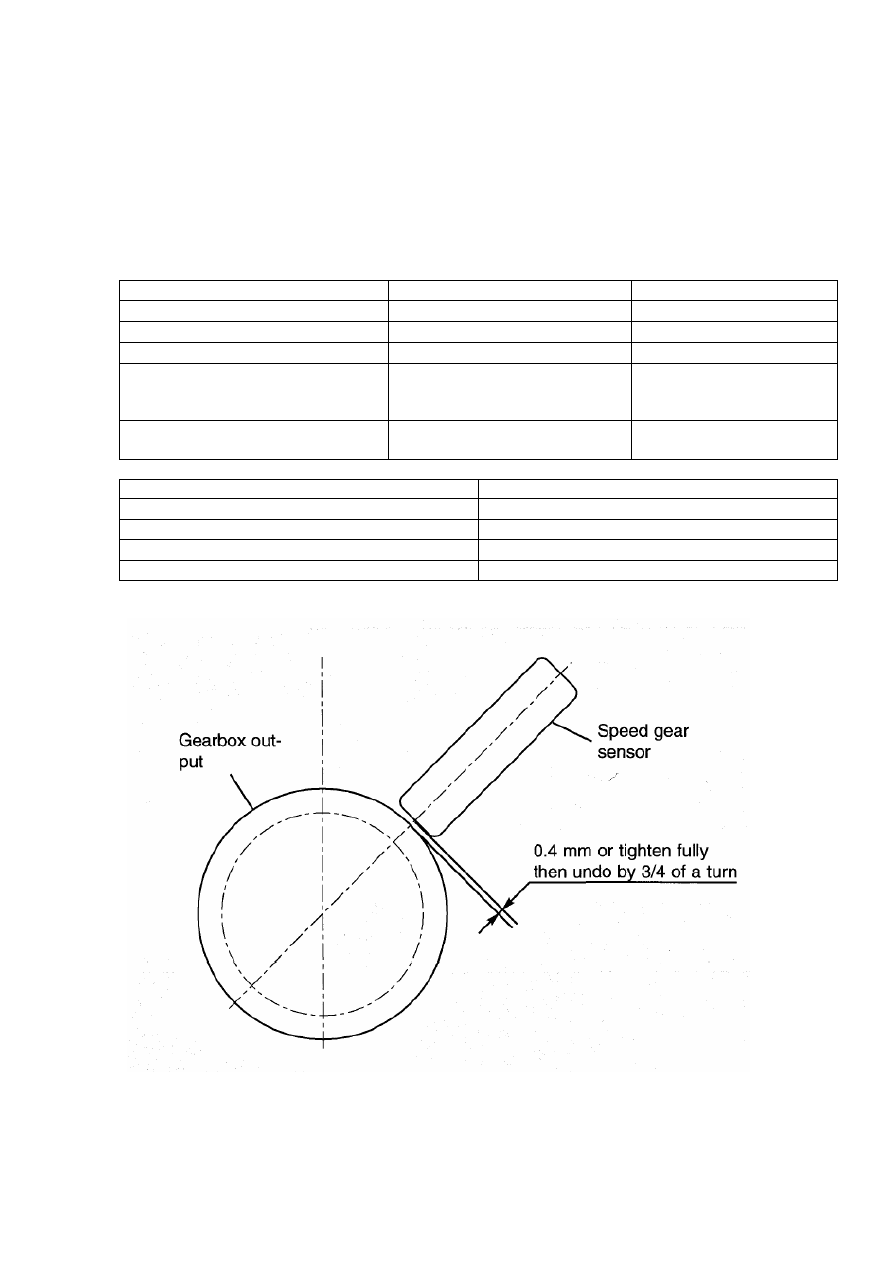

Узел датчика:



Gearbox output = Выход коробки передач
Speed gear sensor = Датчик скорости, соответствующей передаче
0.4 mm or tighten fully then undo by ¾ of a turn = 0,4 мм или затянуть полностью, а затем отвернуть
на ¾ оборота.
