Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 14

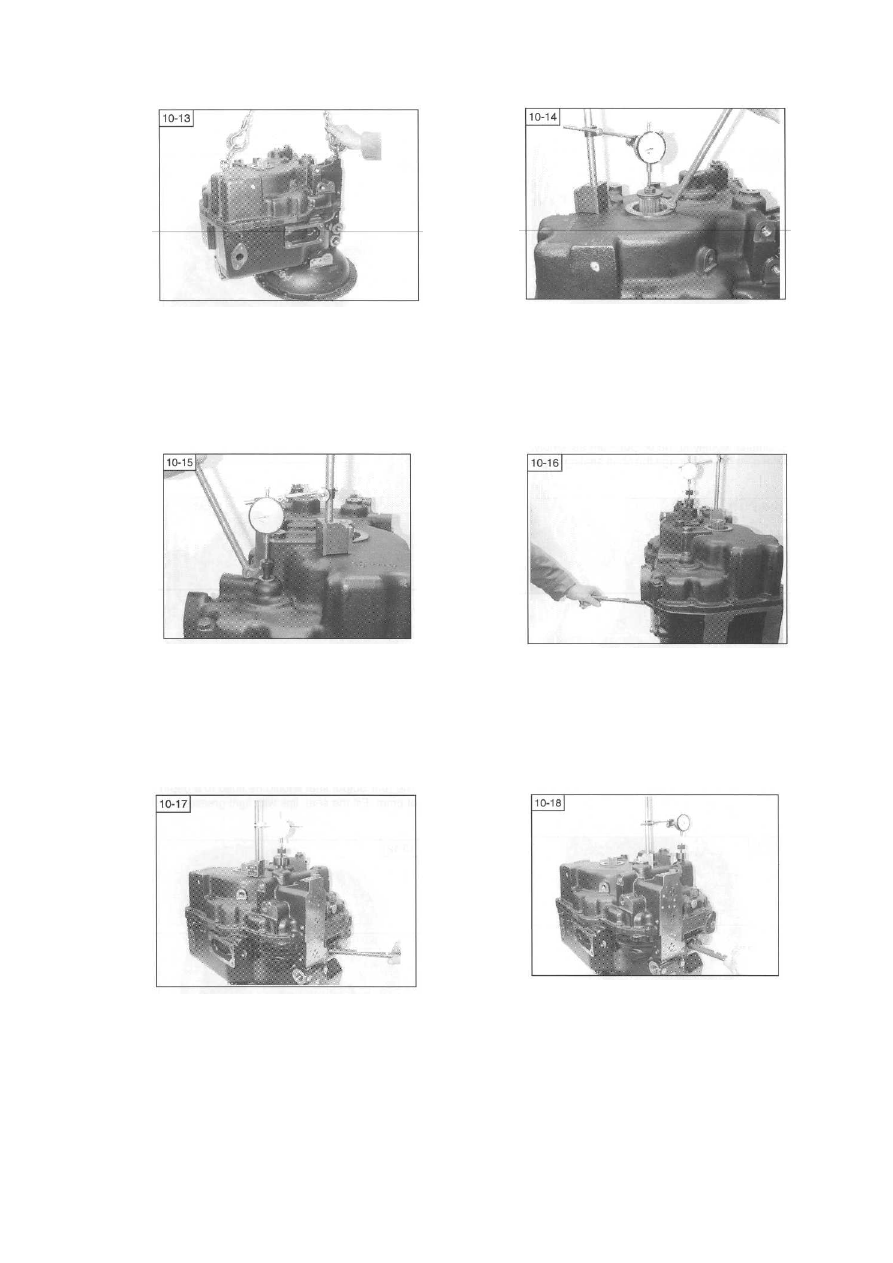

Используя  подходящее  подъёмное  оборудование,  ус-
тановите  на  место  задний  корпус  (на  данном  этапе –
без  использования  герметизирующего  состава)  и  за-
крепите его, как минимум, шестью болтами, распреде-
лёнными на равном расстоянии. При установке задне-
го  корпуса  будьте  осторожны,  чтобы  не  допустить
повреждения каких-либо уплотнительных колец вала.



Установите  болт,  удерживающий  фланец,  и  шайбу  в
торец  выходного  вала.  Затем  установите  индикатор
часового  типа,  как  показано  на  рисунке,  и  поднимите
вал,  используя  монтировку,  после  чего  измерьте  и
запишите осевой люфт.
ПРИМЕЧАНИЕ: Перед измерением осевого люфта все
узлы  вала  следует  повернуть  несколько  раз  для  уста-
новки подшипников на место.













Приложите  подходящий  клинящий  инструмент  (с
резьбой 12 мм)  к  торцу  ведущего  вала  заднего  хода.
Установите индикатор часового типа, как показано на
рисунке,  и,  используя  монтировку,  поднимите  вал,
после чего измерьте и запишите осевой люфт.
(Инструмент № 563395)
(Не устанавливается на моделях с приводом на 2 коле-
са)



Установите инструмент (600747) в отверстие для под-
клинивания  промежуточного  вала  и  расположите  ин-
дикатор  часового  типа  на  торце  инструмента,  как  по-
казано на рисунке. Затем, используя подходящую мон-
тировку,  пропускаемую  через  боковое  смотровое  от-
верстие, измерьте и запишите осевой люфт вала.













Установите инструмент (600747) в отверстие для под-
клинивания  входного  вала  и  расположите  индикатор
часового  типа  на  торце  инструмента,  как  показано  на
рисунке.  Затем,  используя  подходящую  монтировку,
пропускаемую  через  верхнее  смотровое  отверстие,
измерьте и запишите осевой люфт вала.



Установите инструмент (600747) в отверстие для под-
клинивания вала заднего хода и расположите индика-
тор часового типа на торце инструмента, как показано
на  рисунке.  Затем,  используя  подходящую  монтиров-
ку, пропускаемую через верхнее смотровое отверстие,
измерьте и запишите осевой люфт вала.



Снимите  задний  картер  и  добавьте  или  удалите  необходимое  количество  регулировочных  прокладок  для
обеспечения осевого люфта, равного от 0,025 до 0,076 мм (дюймов?) на всех валах.
Повторяйте процедуры с 10:13 по 10:18 до тех пор, пока величины осевого люфта всех валов не примут над-
лежащие значения. Затем установите на валы новые уплотнительные кольца.



57

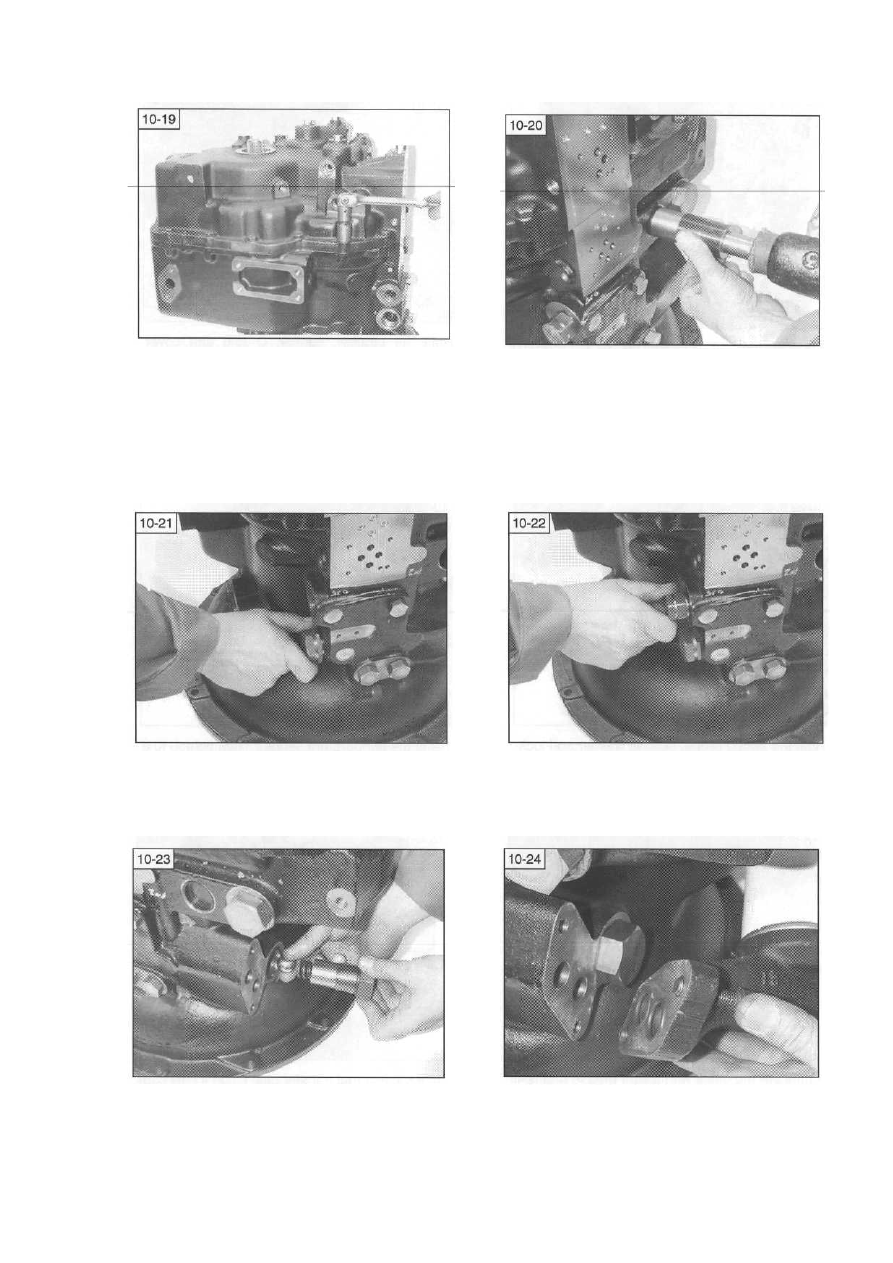

Установите  на  место  задний  корпус,  используя
утверждённую  для  использования  жидкую  про-
кладочную  мастику  (Локтит 5203). Будьте  осто-
рожны,  чтобы  не  повредить  уплотнительные
кольца.  Затяните 17 болтов  с  приложением  кру-
тящего момента от 55 до 75 Нм.
Затем  установите  на  место  торцевую  заглушку
вала и узлы кольцевых уплотнений.



Установите  новые  расширяющиеся  пробки  в  от-
верстие доступа клинящего инструмента с исполь-
зованием  утверждённого  герметизирующего  со-
става (Локтит 649).













Смажьте  уплотнения  трансмиссионной  жидко-
стью,  после  чего  установите  на  место  клапан  ре-
гулирования  давления  и  затяните  его  с  приложе-
нием крутящего момента от 45 до 64 Нм.



Смажьте  уплотнения  трансмиссионной  жидко-
стью, после чего установите на место регулирую-
щий клапан гидротрансформатора и затяните его с
приложением крутящего момента от 23 до 30 Нм.













Установите  на  место  корпус,  пружину  и  шарик
клапана  холодного  запуска.  Затем  затяните  их  с
приложением крутящего момента от 45 до 64 Нм.



Установите  на  место  корпус  фильтра,  используя
два  новых  уплотнительных  кольца.  Затяните  два
болта с приложением крутящего момента от 45 до
64 Нм



58

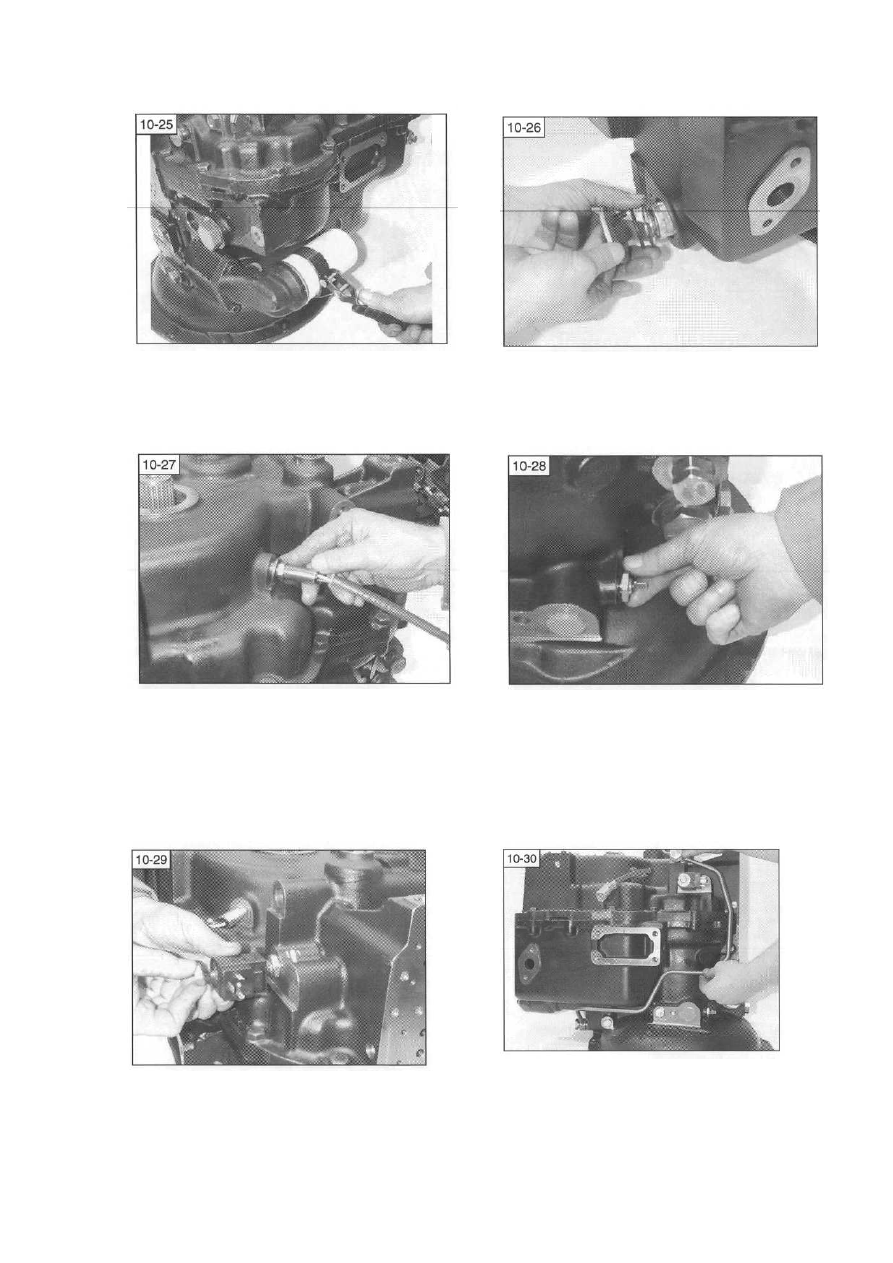

Смажьте  уплотнение  лёгкой  консистентной
смазкой  и  наверните  его  на  новый  масляный
фильтр.  Затяните  с  приложением  крутящего
момента от 7 до 10 Нм.



Установите  на  место  сетчатый  фильтр,  про-
кладку,  уплотнительное  кольцо  и  накладку.
Затем затяните два винта с приложением кру-
тящего момента от 18 до 31 Нм.









Установите  на  место  датчик  скорости,  уплот-
нительную шайбу и стопорную гайку. Отрегу-
лируйте,  а  затем  затяните  стопорную  гайку  с
приложением  крутящего  момента 25,5 Нм  и
обеспечьте  герметизацию  с  использованием
Локтита 542 (за правильной регулировкой об-
ращайтесь к примечаниям).



Установите  на  место  датчик  температуры,
Затем затяните его с приложением крутящего
момента от 20 до 27 Нм.













Смажьте  уплотнения  лёгкой  консистентной
смазкой и установите на место золотник элек-
тромагнитного  клапана  муфты  первой  скоро-
сти.  Затяните  с  приложением  крутящего  мо-
мента от 26 до 39 Нм.



Установите  внешнюю  передающую  трубу  с
использованием 4 новых медных шайб. Затем
затяните 2 болта типа «банджо» с приложени-
ем крутящего момента от 40 до 46 Нм.



59

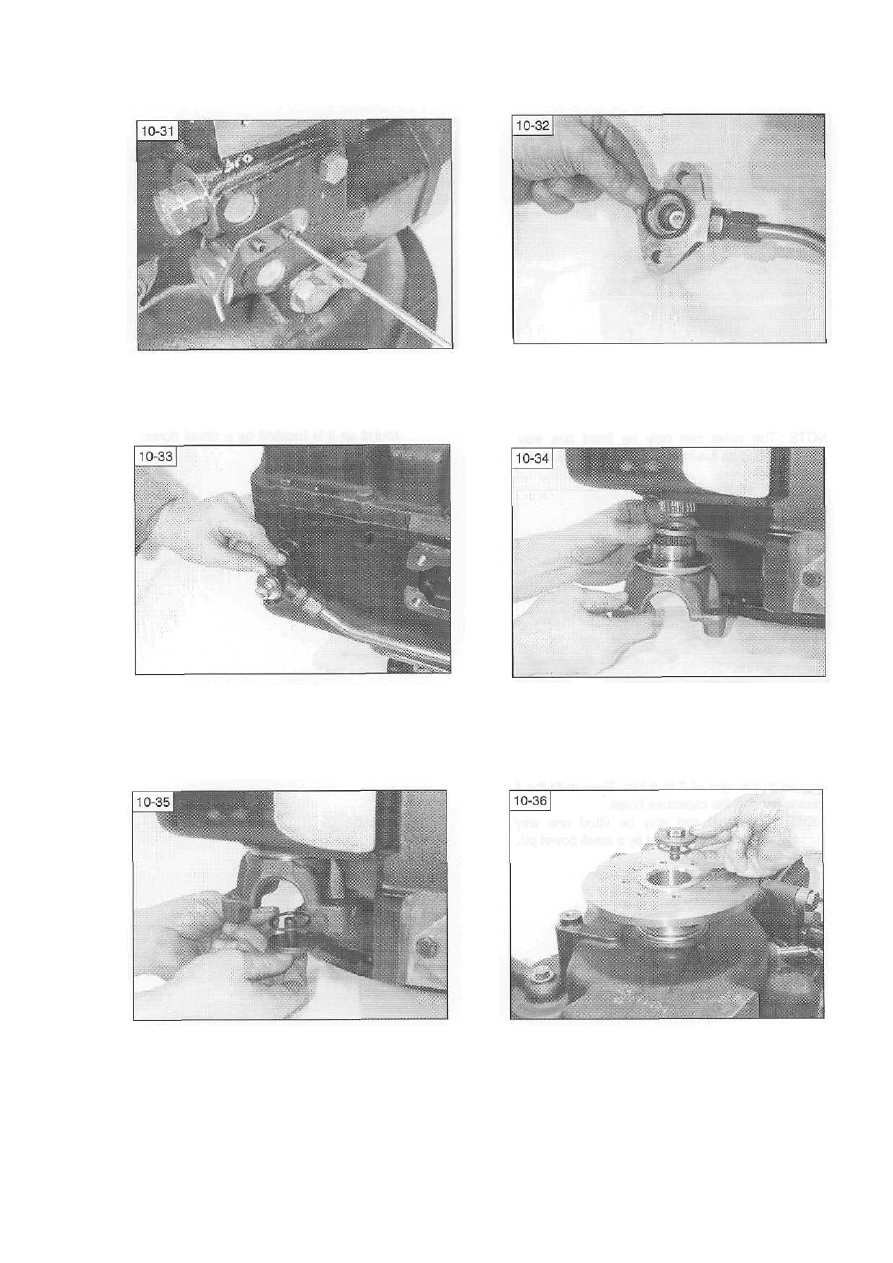

Установите на место кронштейн трубы мерно-
го  щупа  и  затяните  два  винта  с  колпачками  с
приложением крутящего момента от 7 до 9 Нм.

  Установите  новое  кольцевое  уплотнение  на

узел трубки мерного щупа.






Вставьте  узел  трубки  мерного  щупа  через
кронштейн и закрепите его на корпусе. Затяни-
те два винта с колпачками с приложением кру-
тящего момента от 45 до 64 Нм.

  Установите  прокладку  и  хомут  привода  на 4

колеса.











Установите  на  место  кольцевое  уплотнение,
шайбу и болт привода на 4 колеса. Затем затя-
ните его с приложением крутящего момента от
68 до 88 Нм.

  Установите  на  место  выходной  фланец,  коль-

цевое уплотнение, шайбу и болт. Затем затяни-
те его с приложением крутящего момента от 68
до 88 Нм.





60
