Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 12











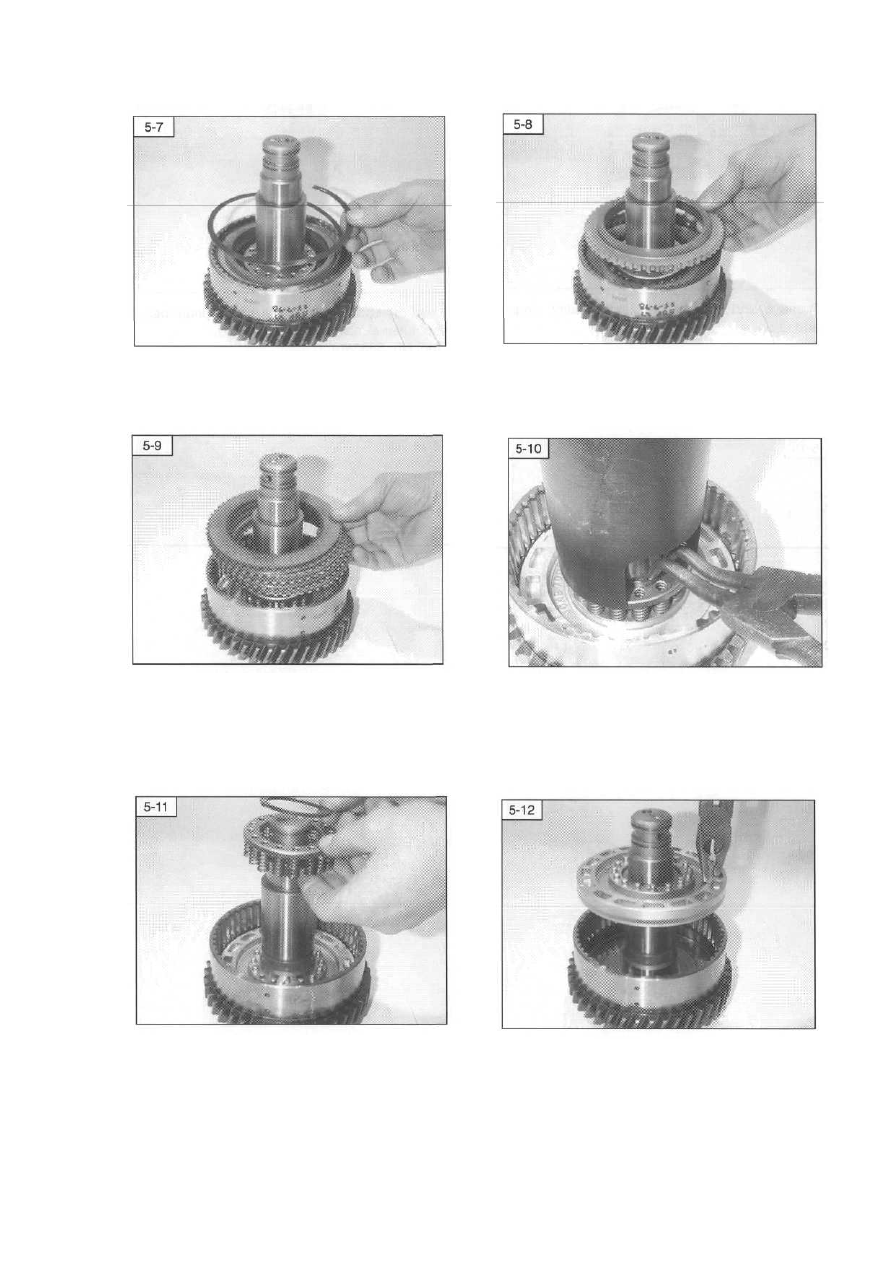

Снимите  спиральное  кольцо,  удерживающее
пакет пластин.

  Снимите  пластину,  удерживающую  пакет

муфт.













Снимите пакет муфт.

Используя  подходящий  инструмент,  сожмите
пружину  и  освободите  разрезное  пружинное
кольцо.
(Инструмент № 600746)








Снимите  разрезное  пружинное  кольцо  и  узел
пакета пружин.

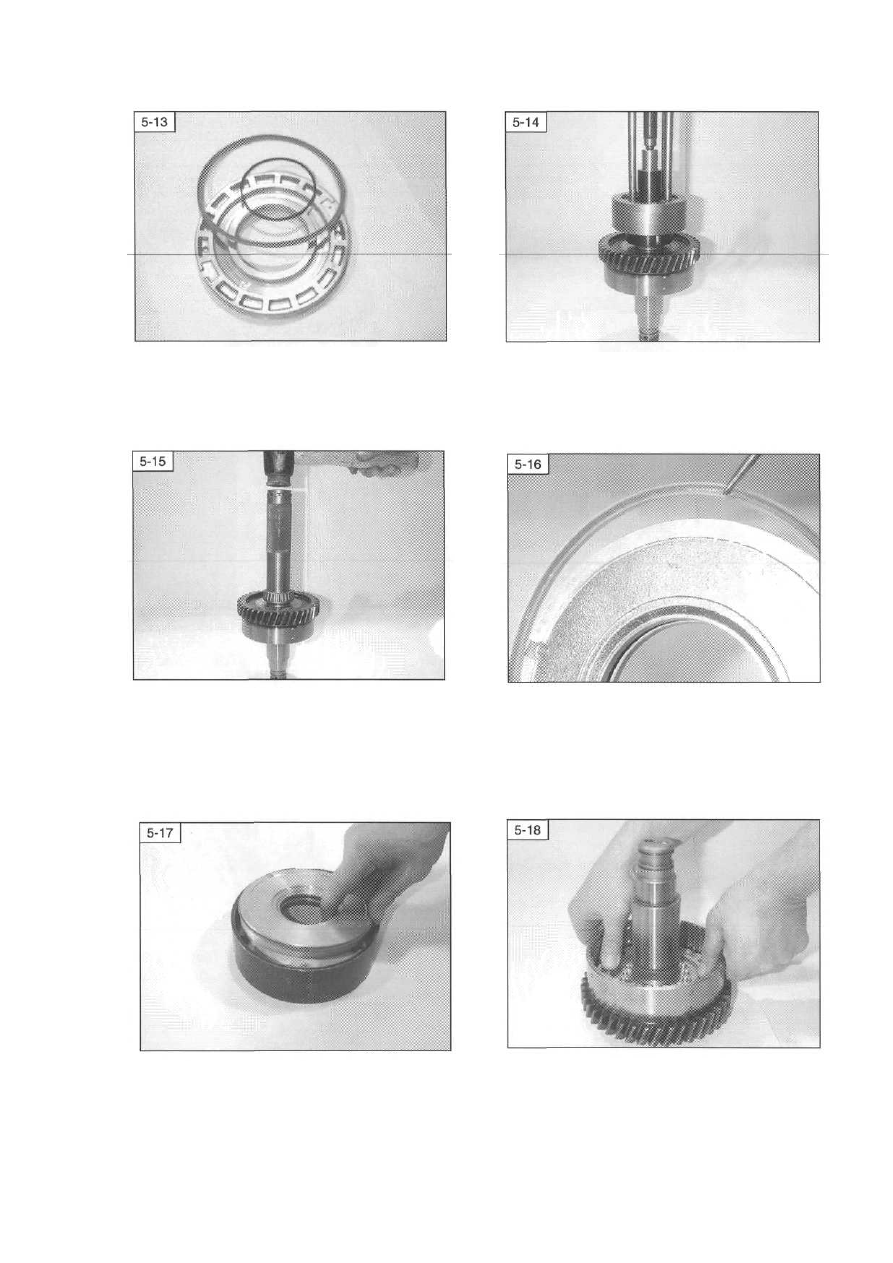

  Используя  щипцы,  как  показано  на  рисунке,

вытяните поршень из барабана.





49









Снимите  и  выбросьте  поршневые  уплотнительные
кольца и кольцевые уплотнения.



Переверните  вал  и  снимите  передний  подшипник,  ис-
пользуя соответствующий съёмник подшипников.
(Инструмент № 563390)


СБОРКА ВАЛА ЗАДНЕГО ХОДА










Используя трубу надлежащих размеров, замените перед-
ний подшипник, как показано на рисунке.



Обновите  поршневые  уплотнительные  кольца.  Для  об-
легчения сборки уплотнения можно подогреть в тёплой
воде перед тем, как приступать к сборке.
ПРИМЕЧАНИЕ:  Наружное  уплотнение  должно  быть
установлено с открытым краем, обращённым в сторону
от пакета муфт.















Используя  трансмиссионную  жидкость  для  смазки  уп-
лотнений, втолкните поршень в калибровочное кольцо и
оставьте его там приблизительно на 30 минут.
(Инструмент № 600743)



Используя  трансмиссионную  жидкость  для  смазки  уп-
лотнений, втолкните поршень в барабан.





50









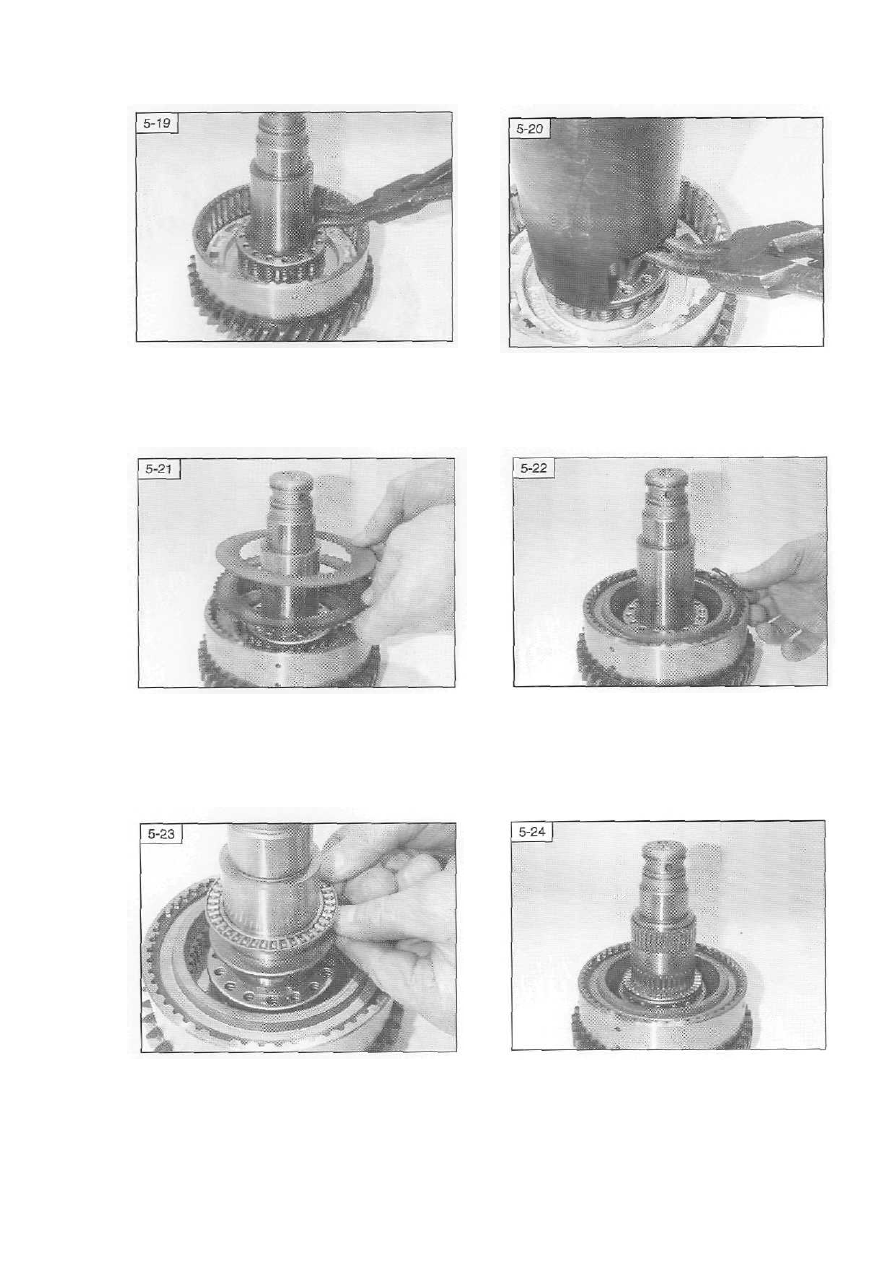

Установите на место узел пакета пружин и раз-
резное пружинное кольцо, как показано на ри-
сунке.

  Используя  подходящий  инструмент,  сожмите

пружину  и  установите  разрезное  пружинное
кольцо в его канавку.
(Инструмент № 600746)






Устанавливайте  на  место  попеременно  диск,
имеющий  внешние  шлицы  (гладкий),  а  затем
диск, имеющий внутренние шлицы (фрикцион-
ный), до тех пор, пока не будет установлено по
шесть дисков каждого типа.

  Установите на место пластину, удерживающую

пакет  муфт,  а  затем  установите  на  место  спи-
ральный удерживающий зажим.









Установите на место упорную шайбу, подшип-
ник, прокладку и подшипник.
ПРИМЕЧАНИЕ:  Игольчатый  подшипник  сле-
дует  устанавливать  с  закрытой  стороной  его
сепаратора, обращённой к зубчатому колесу.

  Установите  первый  подшипник,  прокладку  и

второй подшипник.





51

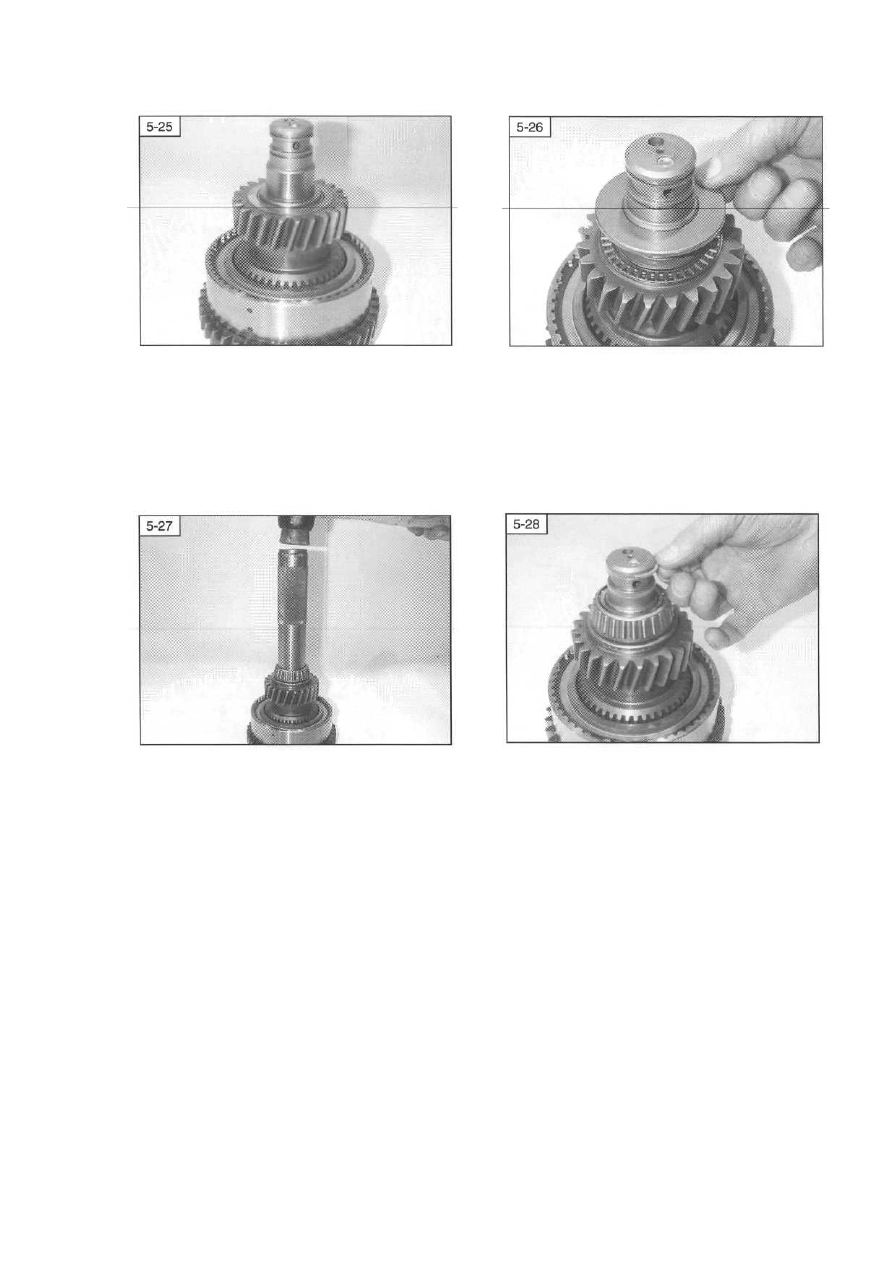

Совместите шлицы дисков муфты и установи-
те  на  место  первичное  зубчатое  колесо  (см.
советы).



Установите  на  место  игольчатый  подшипник
и  упорную  шайбу,  как  показано  на  рисунке.
Проверьте осевой люфт зубчатого колеса.
ПРИМЕЧАНИЕ:  Игольчатый  подшипник
следует  устанавливать  с  закрытой  стороной
его  сепаратора,  обращённой  к  зубчатому  ко-
лесу.













Используя трубу надлежащих размеров, заме-
ните  передний  подшипник,  как  показано  на
рисунке.



Установите  два новых уплотнительных коль-
ца.
(Во  избежание  повреждения  уплотнительные
кольца следует оставлять снятыми до тех пор,
пока  все  операции  с  использованием  клиня-
щего инструмента не будут завершены).





52
