Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 11

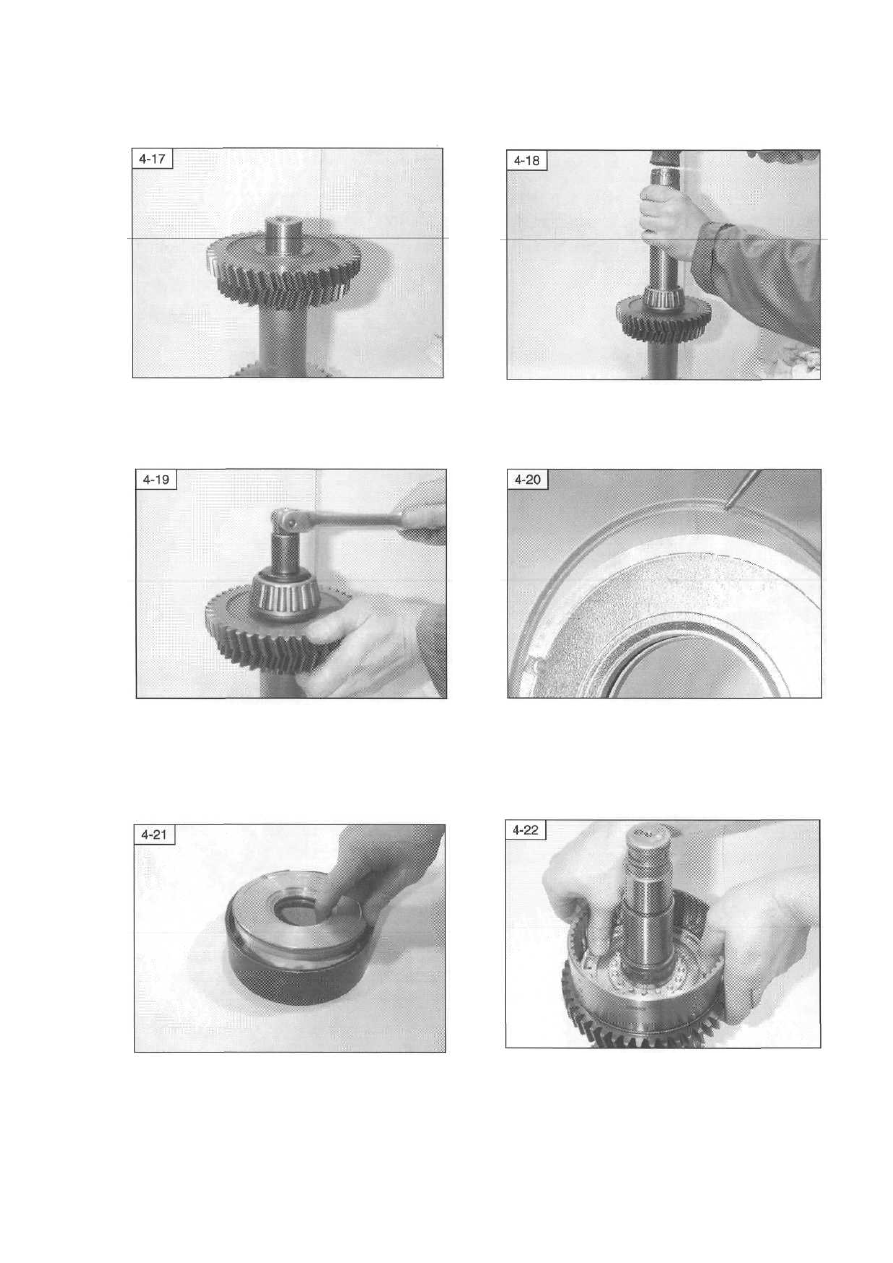

СБОРКА ПРОМЕЖУТОЧНОГО ВАЛА










Установите  на  место  два  ведущих  зубчатых  колеса,
используя  Локтит 638 или  эквивалентный  герметизи-
рующий состав.



Используя трубу соответствующих размеров, установи-
те  на  место  передний  подшипник,  как  показано  на  ри-
сунке.













Установите  на  место  удерживающую  шайбу  и  болт,
после чего затяните его с приложением крутящего мо-
мента 68-88 Нм.



Обновите  поршневые  уплотнительные  кольца.  Для  об-
легчения сборки уплотнения можно подогреть в тёплой
воде перед тем, как приступать к сборке.
ПРИМЕЧАНИЕ:  Наружное  уплотнение  должно  быть
установлено с открытым краем, обращённым в сторону
от пакета муфт.













Используя  трансмиссионную  жидкость  для  смазки  уп-
лотнений,  втолкните  поршень  в  калибровочное  кольцо
и оставьте его там приблизительно на 30 минут.
(Инструмент № 600743)



Используя  трансмиссионную  жидкость  для  смазки  уп-
лотнений, втолкните поршень в барабан.





45

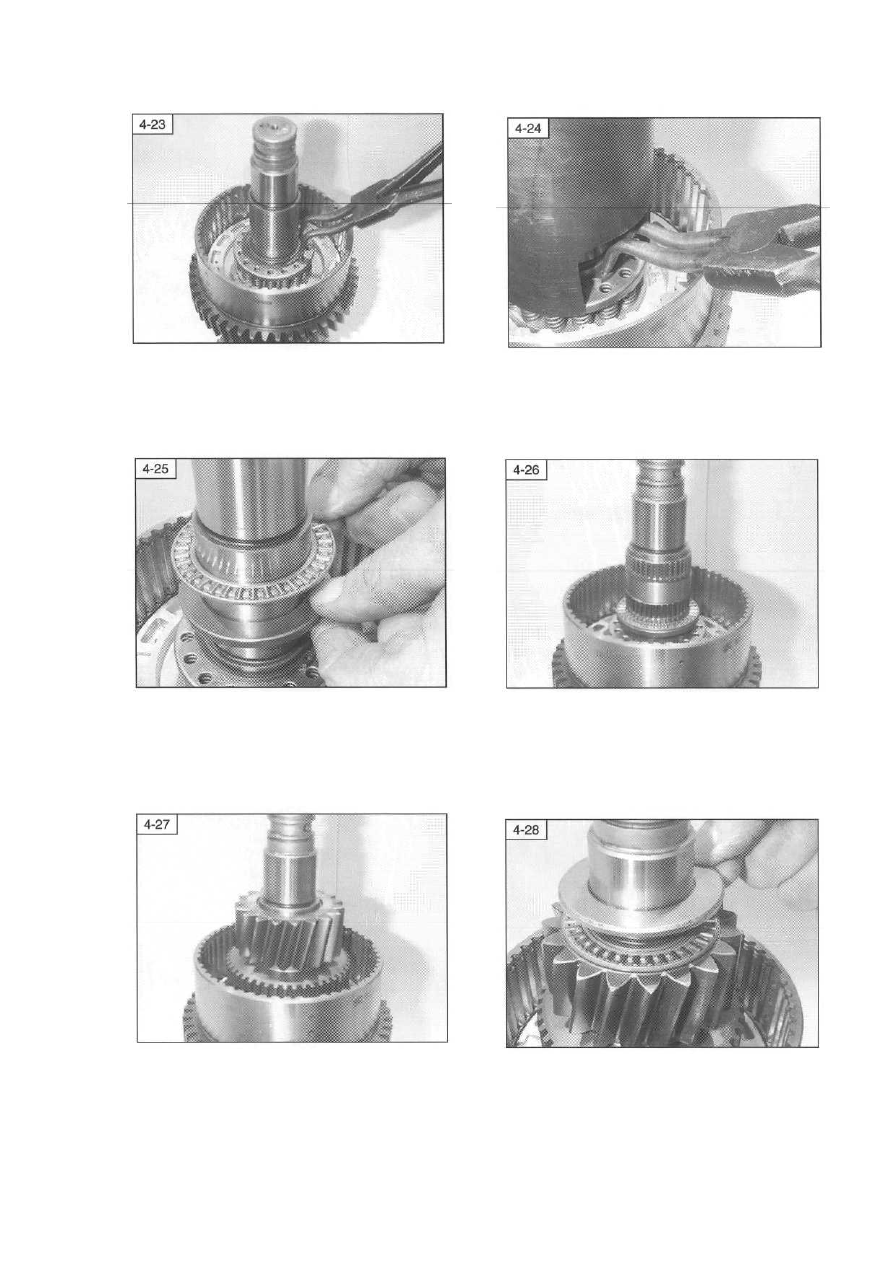

Установите  на  место  узел  пакета  пружин  и
разрезное пружинное кольцо, как показано на
рисунке.



Используя  подходящий  инструмент,  сожмите
пружину  и  установите  разрезное  пружинное
кольцо в его канавку.
(Инструмент № 600746)











Установите  на  место  упорную  шайбу  и  под-
шипник.
ПРИМЕЧАНИЕ: Игольчатый подшипник сле-
дует  устанавливать  с  закрытой  стороной  его
сепаратора, обращённой к зубчатому колесу.



Установите на место первый подшипник, про-
кладку и второй подшипник.















Установите  на  место  зубчатое  колесо  первой
скорости.



Установите на место игольчатый подшипник и
упорную шайбу, как показано на рисунке.
ПРИМЕЧАНИЕ:  Игольчатый  подшипник  сле-
дует  устанавливать  с  закрытой  стороной  его
сепаратора, обращённой к зубчатому колесу.



46

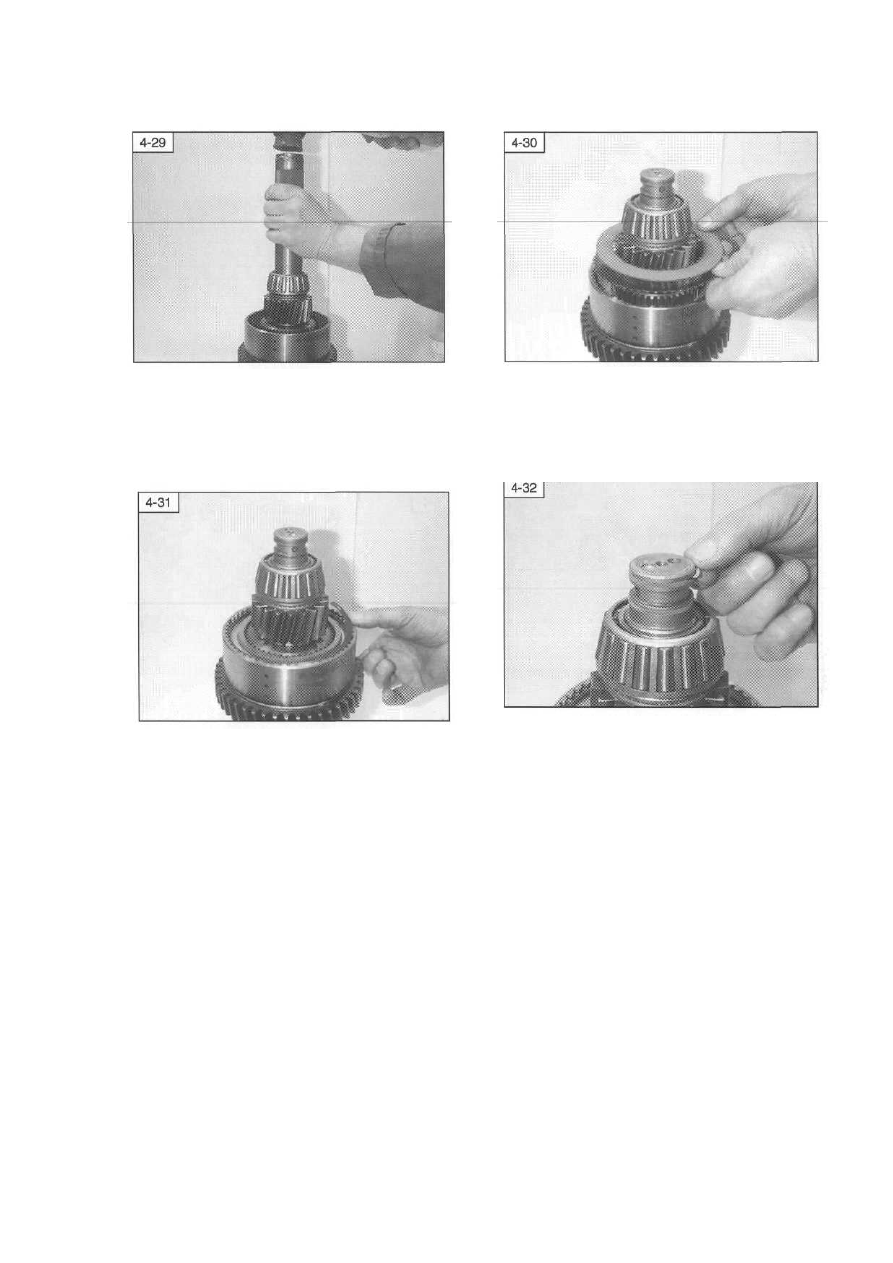

Используя трубу подходящих размеров, заме-
ните подшипник, как показано на рисунке.



Устанавливайте  на  место  попеременно  диск,
имеющий  внешние  шлицы  (гладкий),  а  затем
диск,  имеющий  внутренние  шлицы  (фрикци-
онный), до тех пор, пока не будет установлено
по восемь дисков каждого типа.









Установите  на  место  пластину,  удерживаю-
щую пакет муфт, а затем установите на место
спиральный удерживающий зажим.



Установите  два  новых  уплотнительных  коль-
ца.





47

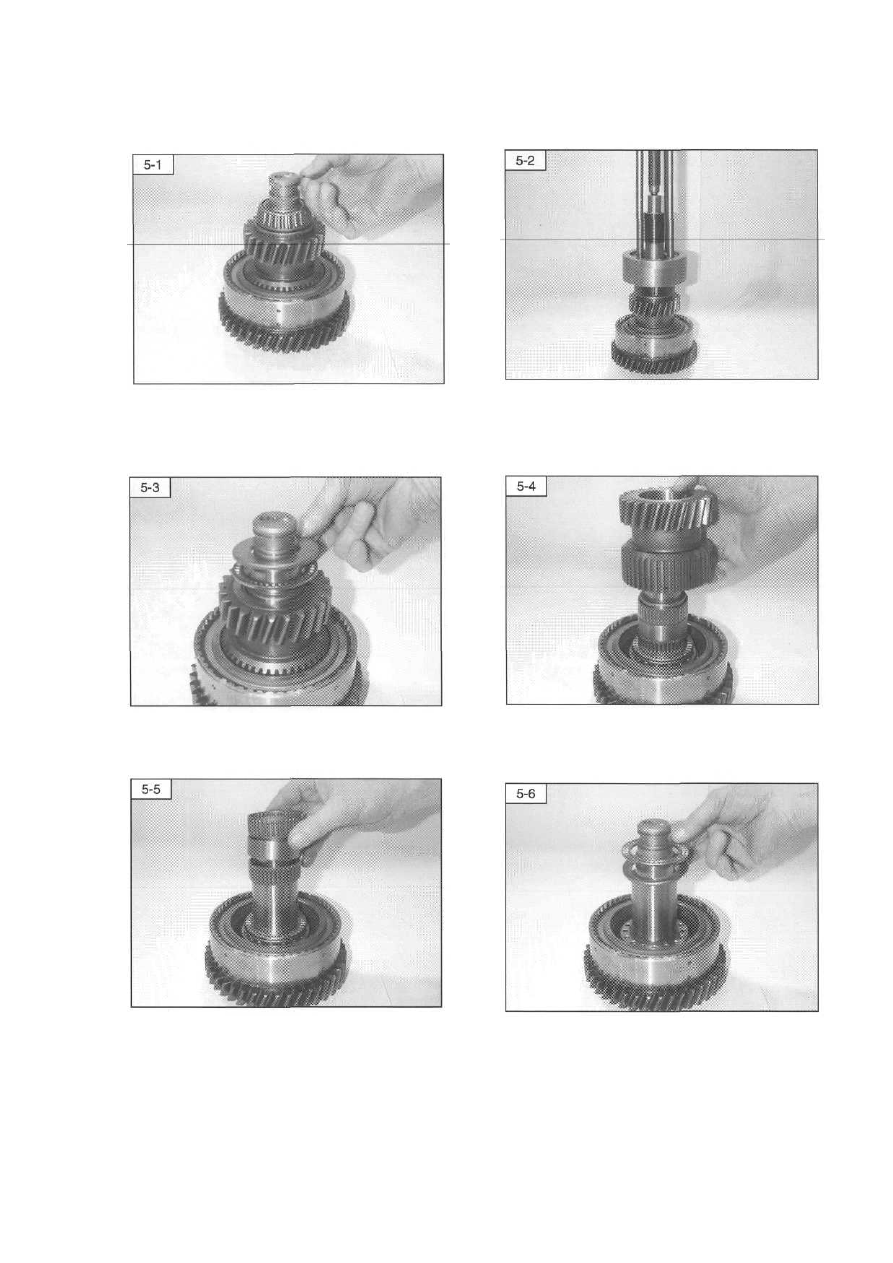

5 – ПРОМЕЖУТОЧНЫЙ ВАЛ ЗАДНЕГО ХОДА








Снимите  и  выбросьте 2 уплотнительных
кольца.



Используя  соответствующий  съёмник  под-
шипников, снимите задний подшипник.
(Инструмент № 563390)











Снимите  упорную  шайбу  и  игольчатый  под-
шипник.



Снимите  первичное  зубчатое  колесо  заднего
хода.











Снимите два подшипника и прокладку.

Снимите  игольчатый  подшипник  и  упорную
шайбу.





48
