Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 9

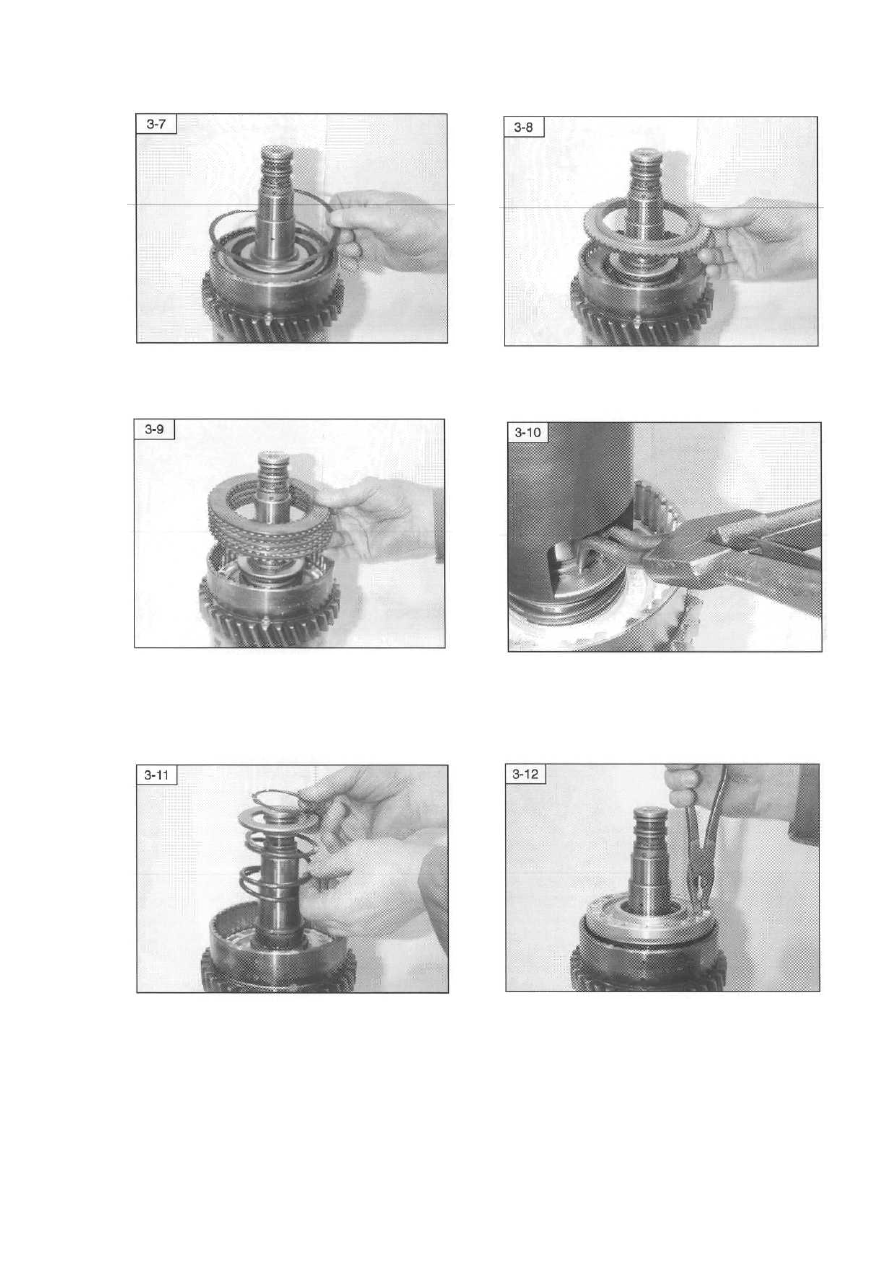

Снимите  спиральное  кольцо,  удерживающее
пакет муфт.



Снимите  пластину,  удерживающую  пакет
муфт.











Снимите пакет муфт



Используя  соответствующий  инструмент,  со-
жмите  пакет  пружин  поршня  и  освободите
разрезное пружинное кольцо.
(Инструмент № 600746)











Снимите  разрезное  пружинное  кольцо,  фик-
сатор и пружину.



Используя  щипцы,  вытяните  поршень  из  ба-
рабана





37

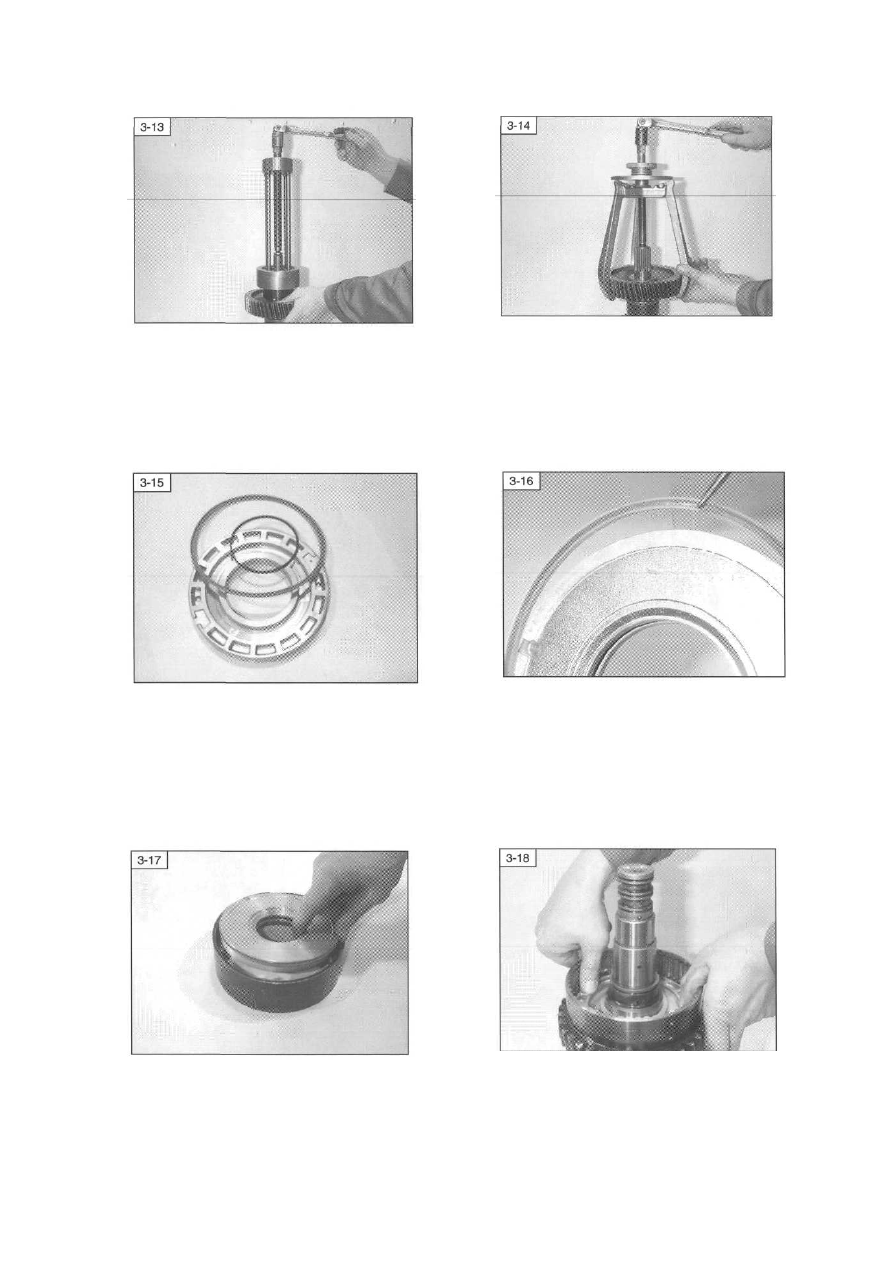

Переверните вал и снимите задний подшип-
ник,  используя  соответствующий  съёмник
подшипников.
(Инструмент № 563392)



Снимите  зубчатое  колесо  привода,  исполь-
зуя  подходящие  щипцы.  Затем  повторите
процедуры с 3:3 по 3:12.
ПРИМЕЧАНИЕ: В узле муфты 2-й скорости
используется многопружинный пакет вместо
одной пружины и фиксатора.













Снимите и выбросьте уплотнительные коль-
ца поршня и кольцевые уплотнения.
Соберите выходную ось.



Обновите поршневые уплотнительные коль-
ца. Для облегчения сборки уплотнения мож-
но  подогреть  в  тёплой  воде  перед  тем,  как
приступать к сборке.
ПРИМЕЧАНИЕ:

Наружное

уплотнение

должно  быть  установлено  с  открытым  кра-
ем, обращённым в сторону от пакета муфт.













Используя  трансмиссионную  жидкость  для
смазки  уплотнений,  втолкните  поршень  в
калибровочное  кольцо  и  оставьте  его  там
приблизительно на 30 минут.
(Инструмент № 600743)



Используя  трансмиссионную  жидкость  для
смазки  уплотнений,  втолкните  поршень  в
барабан.





38

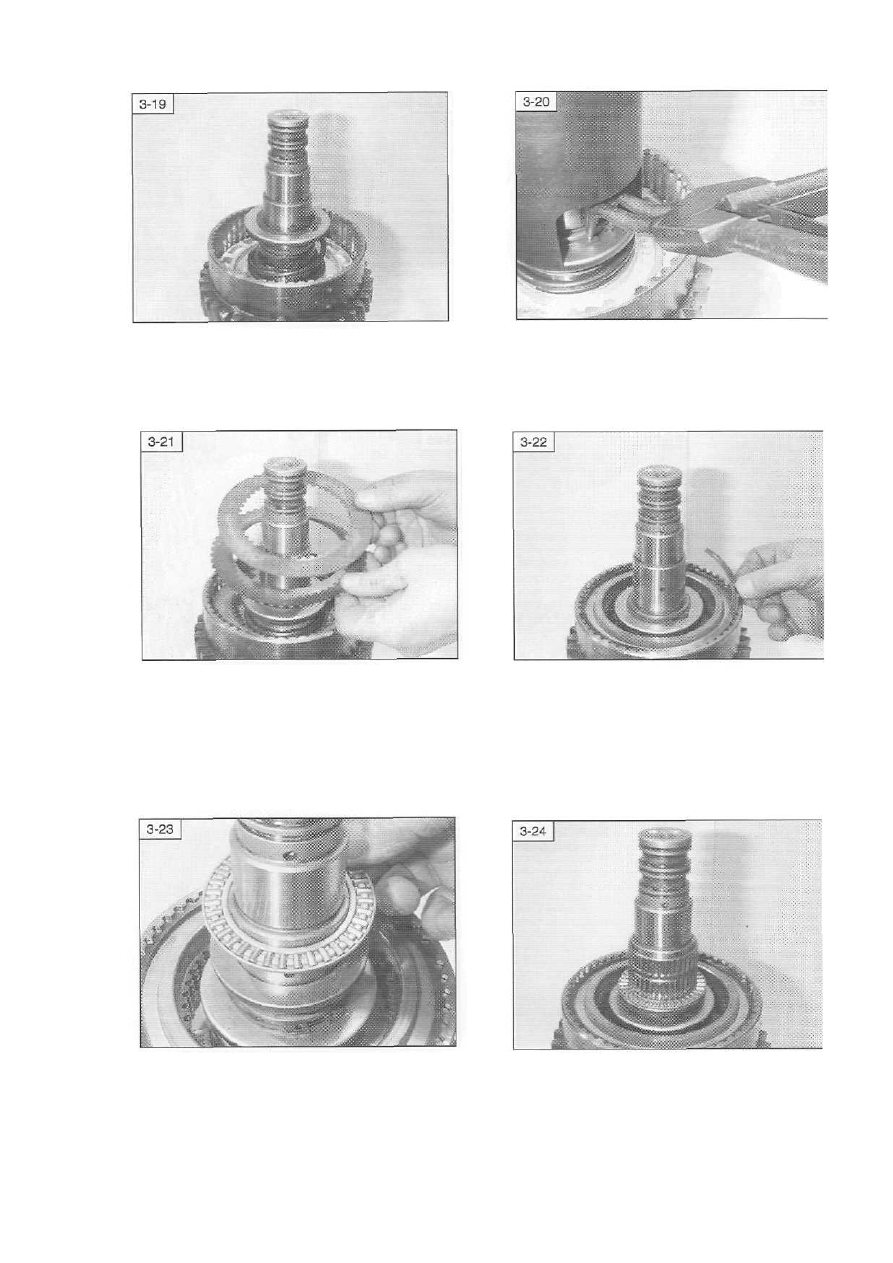

Установите на место пружину и держатель и расположите
разрезное пружинное кольцо, как показано на рисунке.
ПРИМЕЧАНИЕ: В узле муфты 2-й скорости используется
многопружинный  пакет  вместо  одной  пружины  и  фикса-
тора.



Используя  соответствующий  инструмент,  сожмите
пружину  и  поместите  разрезное  пружинное  кольцо  в
его канавку.















Устанавливайте  на  место  попеременно  диск,  имеющий
внешние  шлицы  (гладкий),  а  затем  диск,  имеющий  внут-
ренние шлицы (фрикционный), до тех пор, пока не будет
установлено по восемь дисков каждого типа.
ПРИМЕЧАНИЕ:  В  пакете  муфт  третьей  скорости  перед-
него  хода  используется 5 фрикционных  и 5 гладких  дис-
ков.



Установите  на  место  пластину,  удерживающую  пакет
муфт, и спиральный удерживающий зажим.

















Установите на место упорную шайбу и подшипник.
ПРИМЕЧАНИЕ:  Игольчатый  подшипник  следует  уста-
навливать с  закрытой  стороной  его сепаратора,  обращён-
ной к зубчатому колесу.



Установите на место 2 игольчатых подшипника.
ПРИМЕЧАНИЕ:  Между  подшипниками  со  стороны
муфты скорости 2 имеется прокладка.





39

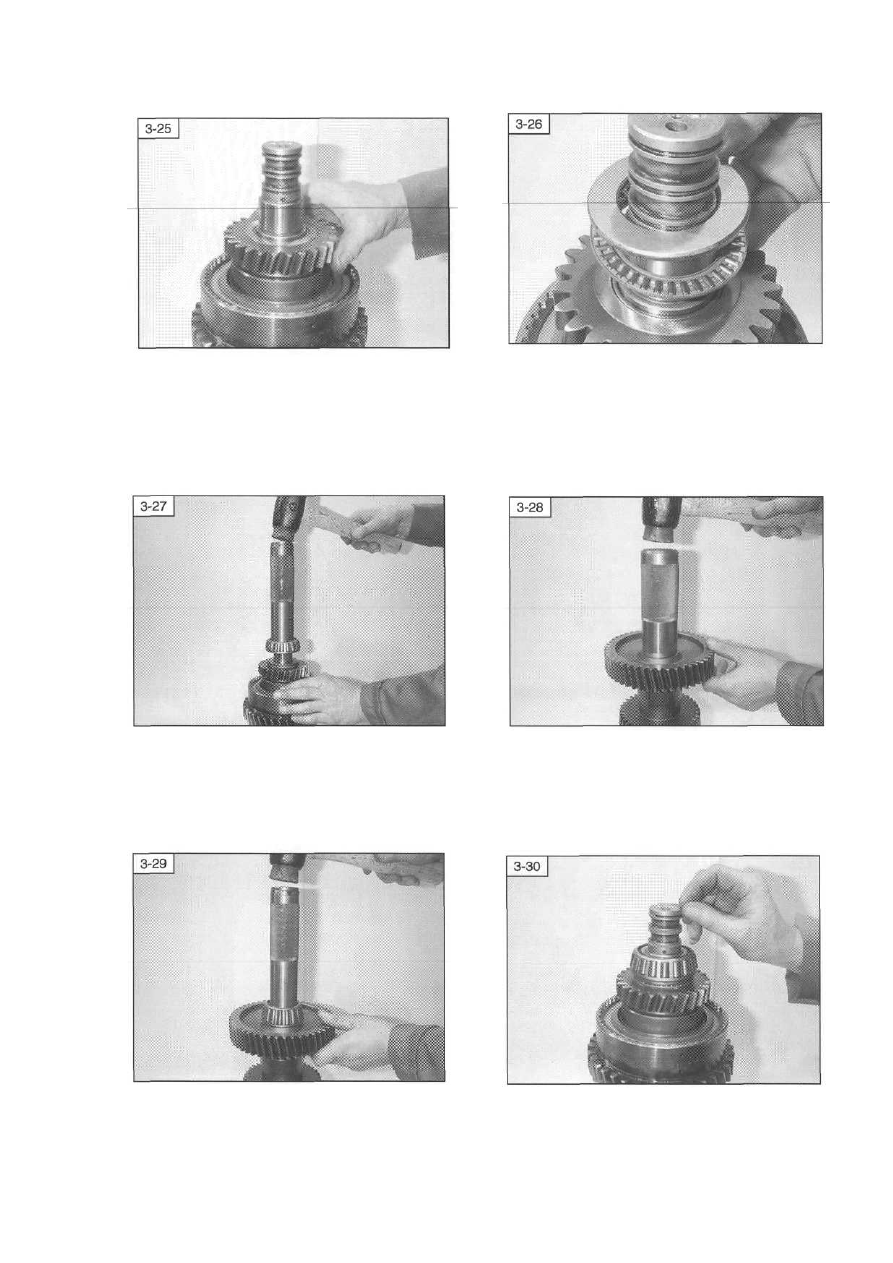

Совместите шлицы диска муфты и установите
первичное зубчатое колесо (см. советы).



Установите  на  место  подшипник  и  упорную
шайбу, как показано на рисунке.
ПРИМЕЧАНИЕ:  Игольчатый  подшипник
следует  устанавливать  с  закрытой  стороной
его  сепаратора,  обращённой  к  зубчатому  ко-
лесу.













Используя  трубу  соответствующих  размеров,
установите на место подшипник, как показано
на рисунке.



Переверните  вал  и  повторите  процедуры  с
3:16  по 3:26. Затем  установите  на  место  ве-
дущее зубчатое колесо, используя Локтит 638
или эквивалентный герметизирующий состав,
наносимый на шлицы вала.















Используя  трубу  соответствующих  размеров,
установите  на  место  задний  подшипник,  как
показано на рисунке.



Наконец установите 3 новых уплотнительных
кольца  в  переднюю  часть  вала,  как  показано
на рисунке.



40
