Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 7

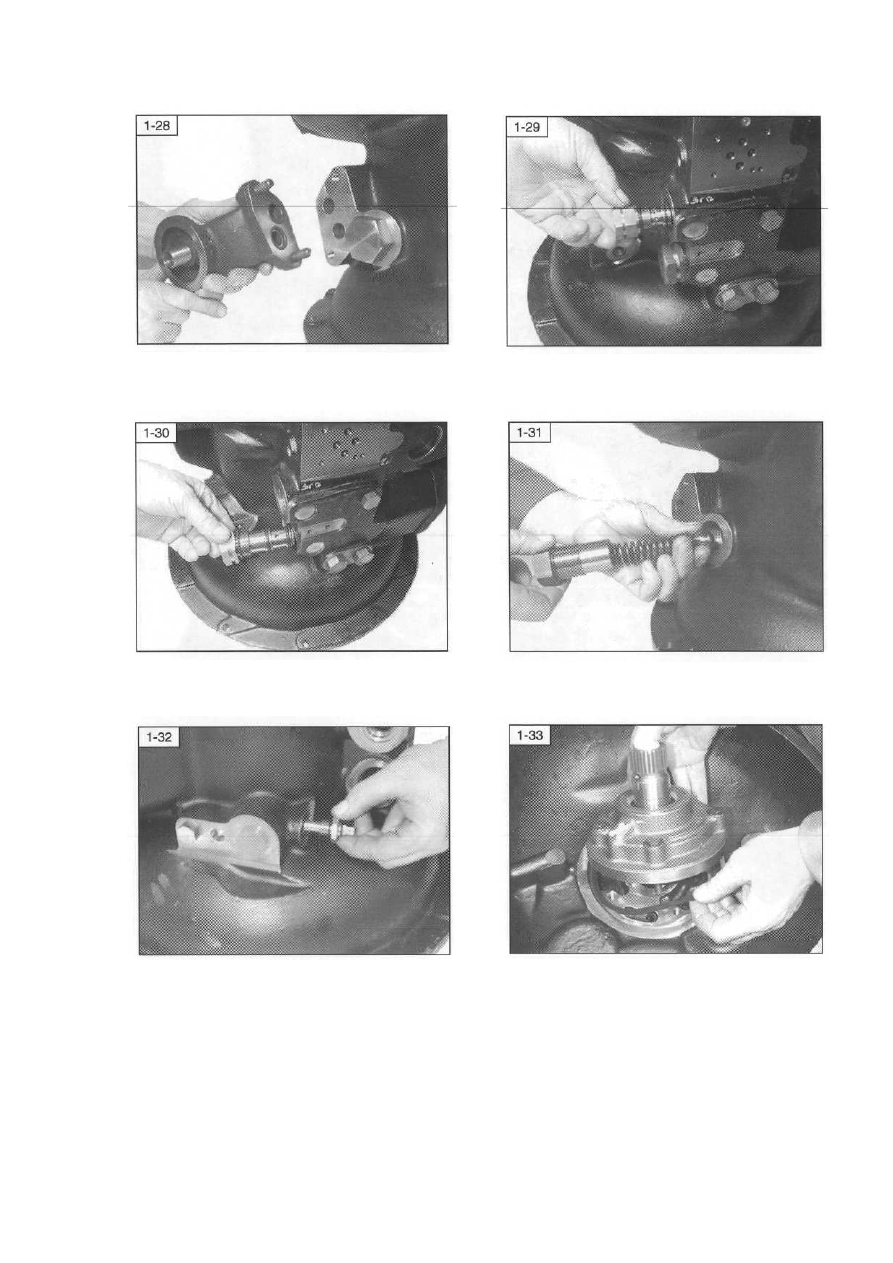

Выверните 2 болта и извлеките гнездо масля-
ного фильтра и два кольцевых уплотнения.



Извлеките  предохранительный  клапан  гидро-
трансформатора















Извлеките клапан регулирования давления



Извлеките корпус клапана, пружину и шарик.









Извлеките датчик температуры



Переверните картер. Выверните 4 винта и уп-
лотнительные  шайбы,  после  чего  извлеките
узел насоса и уплотнительное кольцо.





29



2 – РАЗБОРКА И СБОРКА ВХОДНОГО ВАЛА
(включает в себя пакеты муфт

высокой скорости движения вперёд)

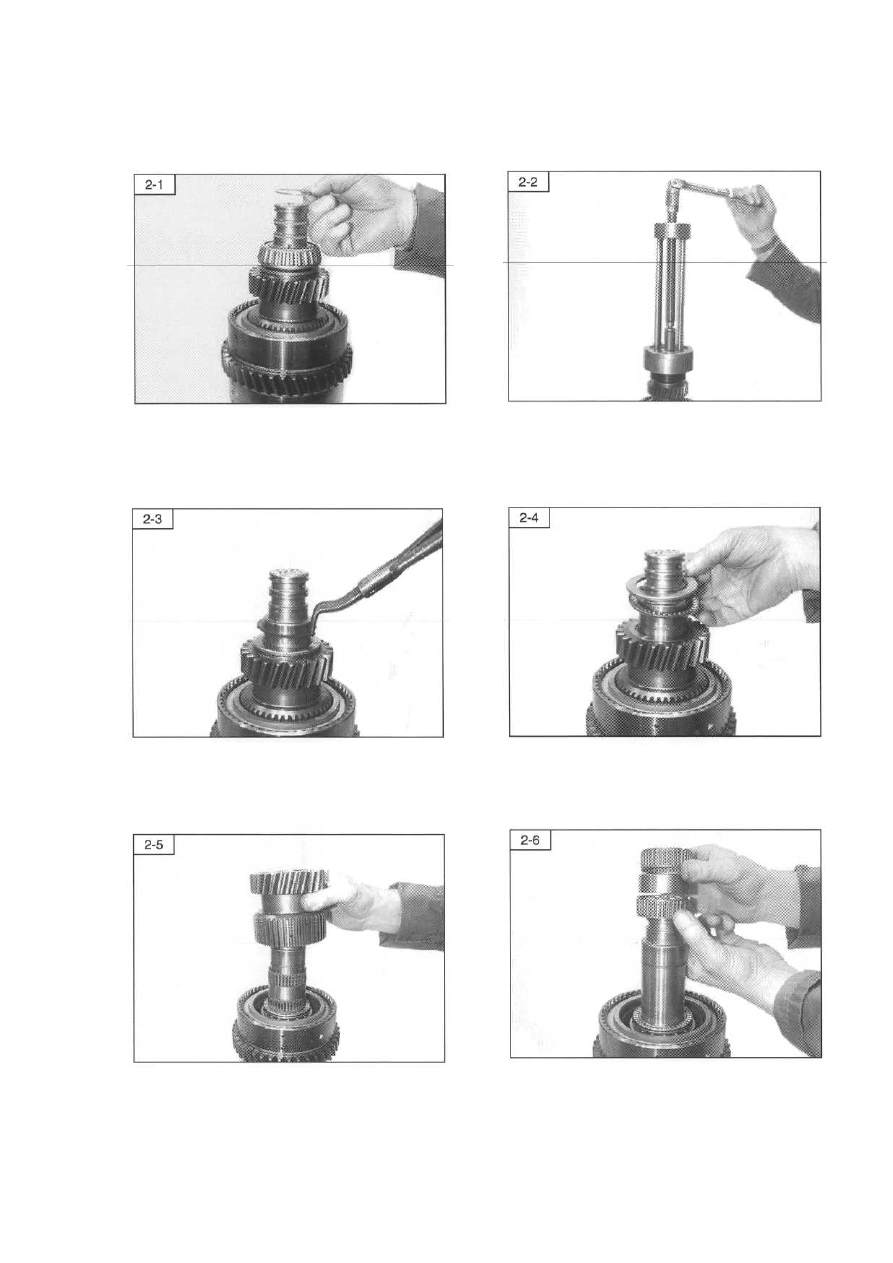

Удалите  и  выбросьте 3 уплотнительных
кольца.



Используйте

соответствующий

съёмник

подшипников для снятия заднего подшипни-
ка.
(Инструмент № 600744)















Снимите  разрезное  пружинное  кольцо  пер-
вичного зубчатого колеса.



Снимите  упорную  шайбу  и  игольчатый  под-
шипник.













Снимите первичное зубчатое колесо.

Снимите два подшипника и прокладку
ПРИМЕЧАНИЕ:  со  стороны  высокой  скоро-
сти  переднего  хода  прокладка  не  установле-
на.





30









Снимите  игольчатый  подшипник  и  упорную
шайбу



Снимите  спиральное  кольцо,  удерживающее
пакет муфт.





















Снимите  пластину,  удерживающую  пакет
муфт



Снимите пакет муфт.

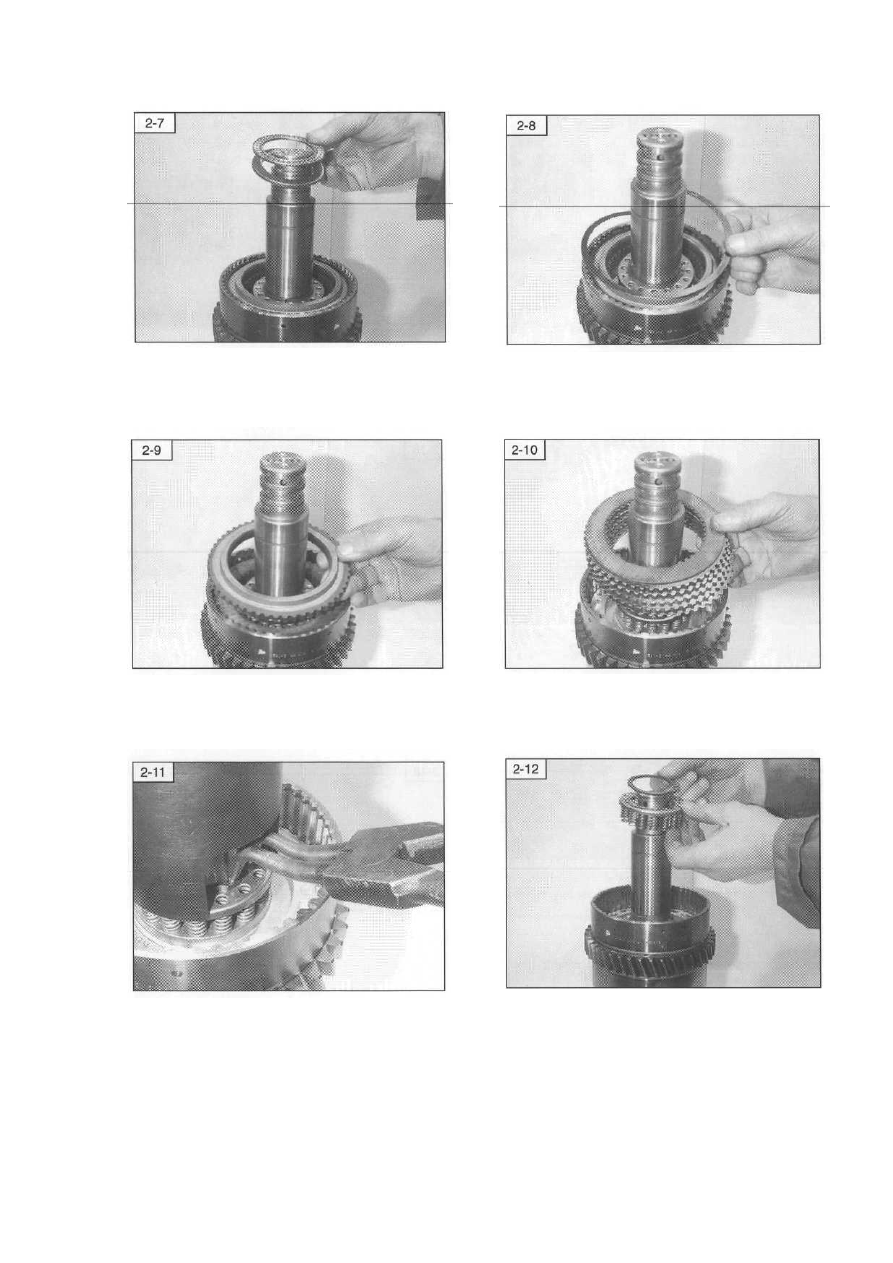

Используя подходящий инструмент, сожмите
пружину  поршня  и  освободите  разрезное
пружинное кольцо.
(Инструмент № 600746)



Снимите  разрезное  пружинное  кольцо  и  узел
пакета пружин.





31













Используя  щипцы,  как  показано  на  рисунке,
вытяните поршень из барабана.

  Переверните  вал  и  снимите  уплотнительное

кольцо.









Используя  соответствующий  съёмник  для
подшипников, снимите передний подшипник.
(Инструмент № 563390)
Повторите  процедуры  с 2-4 по 2-13 для  раз-
борки пакета муфт высокой скорости передне-
го хода.

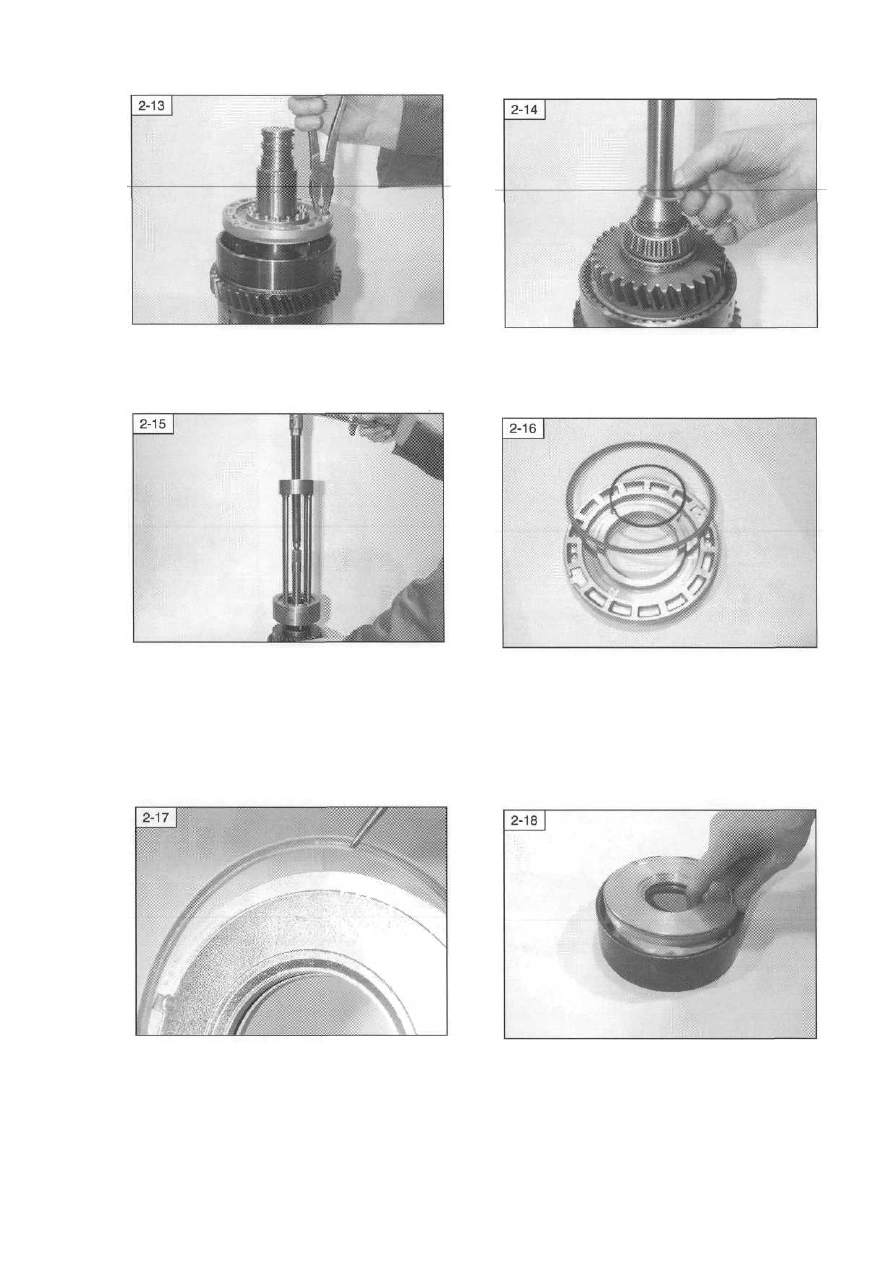

  Снимите и выбросьте поршневые уплотнитель-

ные кольца и кольцевые уплотнения.
Соберите заново входной вал













Обновите поршневые уплотнительные кольца.
Для  облегчения  сборки  уплотнения  можно
подогреть  в  тёплой  воде  перед  тем,  как  при-
ступать к сборке.
ПРИМЕЧАНИЕ: Наружное уплотнение долж-
но  быть  установлено  с  открытым  краем,  об-

  Используя  трансмиссионную  жидкость  для

смазки  уплотнений,  втолкните  поршень  в  ка-
либровочное кольцо и оставьте его там прибли-
зительно на 30 минут.
(Инструмент № 600743)
