Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 6



1 – РАЗБОРКА ТРАНСМИССИИ





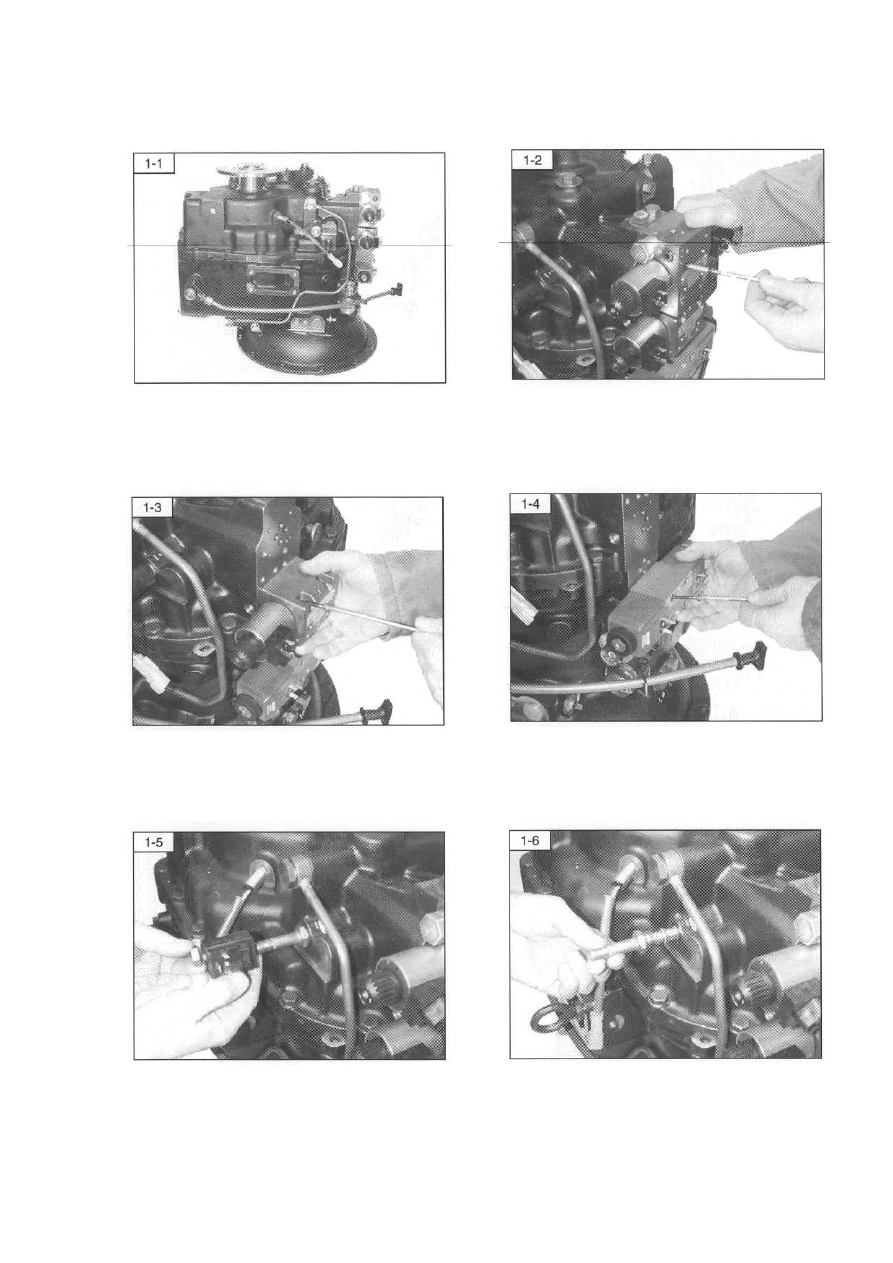

Переверните  трансмиссию  на  подходящем
верстаке. Для удобства верхняя часть верста-
ка  должна  иметь  отверстие  для  размещения
входного вала и насоса.



Выверните 4 пластмассовые  пробки,  винты  с
колпачками  и  прокладками  (если  они  уста-
новлены)  и  извлеките  клапан  контроля  на-
правления вперёд.













Выверните 4 пластмассовые пробки  и винты
с  колпачками  и  извлеките  клапан  контроля
направления назад.



Выверните 4 пластмассовые пробки и винты с
колпачками  и  извлеките  клапан  контроля  на-
правления муфт скорости 2 и 3.











Отверните  удерживающую  гайку  катушки
электромагнита муфты скорости 1 и извлеки-
те катушку.



Выверните  и  удалите  золотник  электромаг-
нитного клапана муфты скорости 1.



25

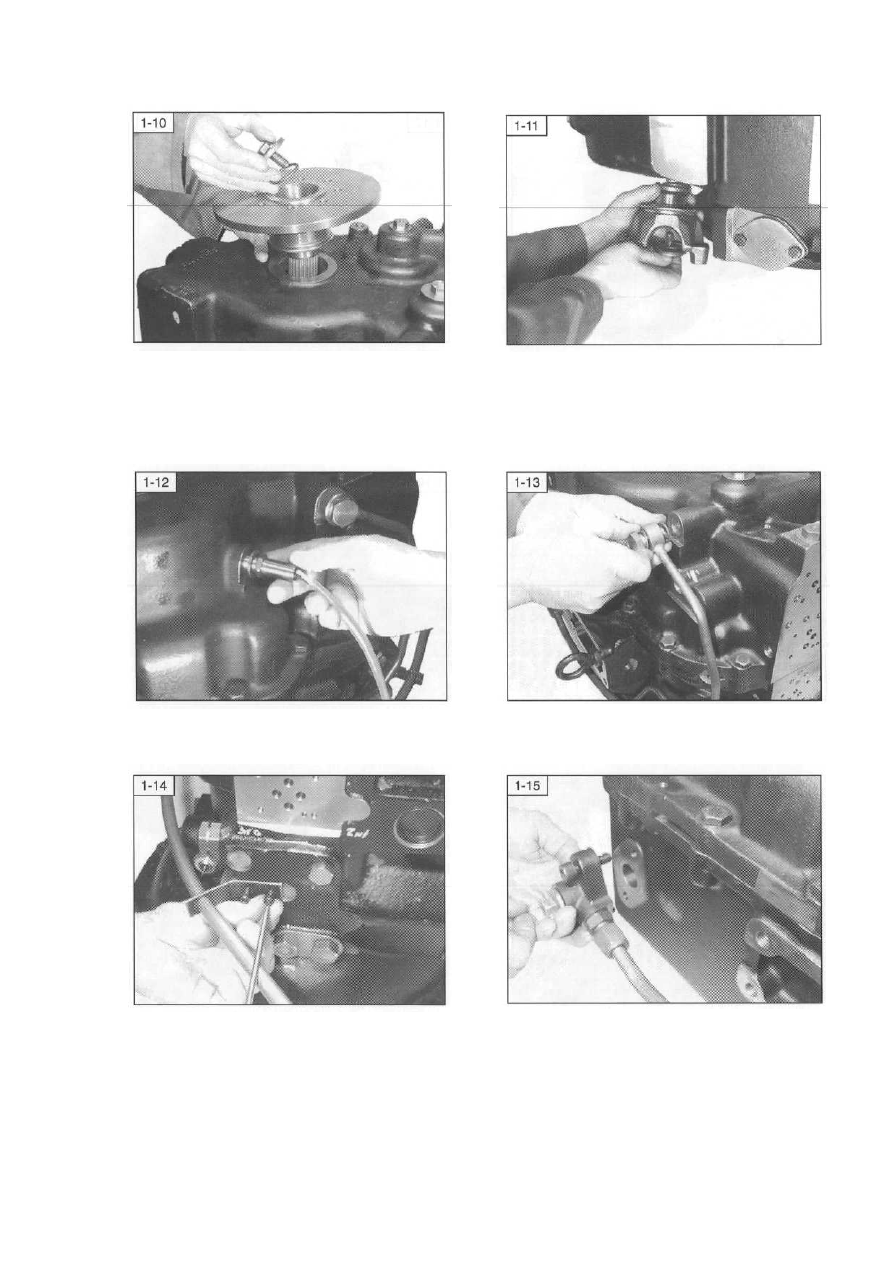

Выверните болт, снимите шайбу и кольцевое
уплотнение и извлеките выходной хомут.



Выверните  болт,  снимите  шайбу  и  кольцевое
уплотнение и извлеките хомут для привода на
4  колеса  и  прокладку  (не  установлены  на  мо-
дели с приводом на 2 колеса)









Отверните  контргайку  датчика  скорости,  по-
сле  чего  выверните  и  извлеките  датчик  ско-
рости и уплотнительную шайбу.



Выверните 2 два  болта  типа  «банджо»  внеш-
ней  гидравлической  трубы  и  извлеките  трубу
передачи смазки.







Выверните 2 винта  с  колпачками  из  крон-
штейна трубки мерного щупа.



Выверните 2 винта  с  колпачками  и  извлеките
узел трубки мерного щупа.





26

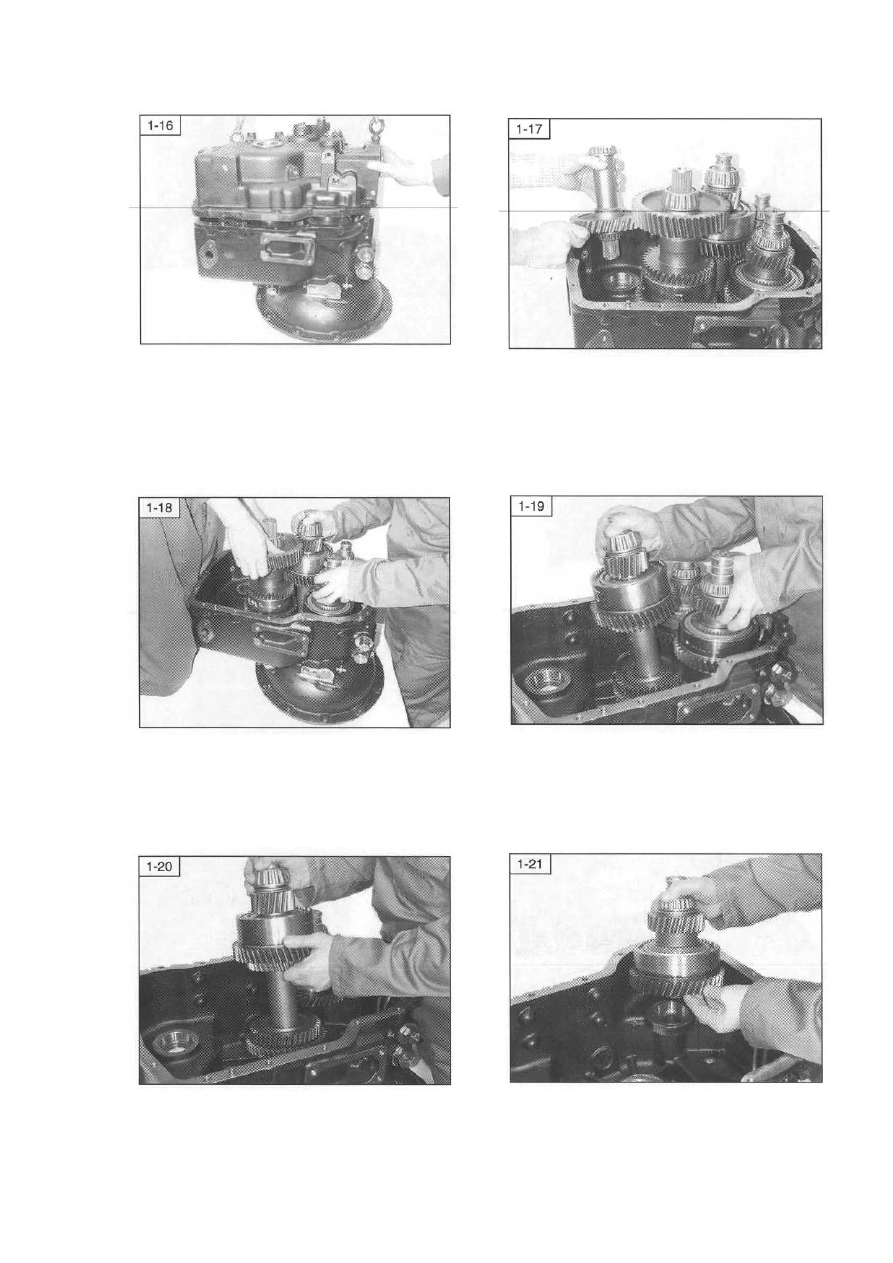

Выверните 17 винтов  и,  используя  подходя-
щее  подъёмное  оборудование,  отделите  зад-
ний картер трансмиссии.
ПРИМЕЧАНИЕ:  Конусы  и  регулировочные
прокладки могут выпадать из заднего картера
в процессе извлечения.



Извлеките  узел  вала  привода  на 4 колеса  (не
установлены  на  моделях  с  приводом  на 3 ко-
леса).











Поднимите  узлы  промежуточного  вала  и
входного  вала  вместе  примерно  на 30 мм  и
обратитесь  к  помощи  ещё  одного  работника
для  одновременного  подъёма  и  извлечения
узла выходного вала.



Наклоните  промежуточный  вал  и  извлеките
узел входного вала.













Извлеките узел промежуточного вала коробки
передач.



Извлеките узел промежуточного вала заднего
хода.





27

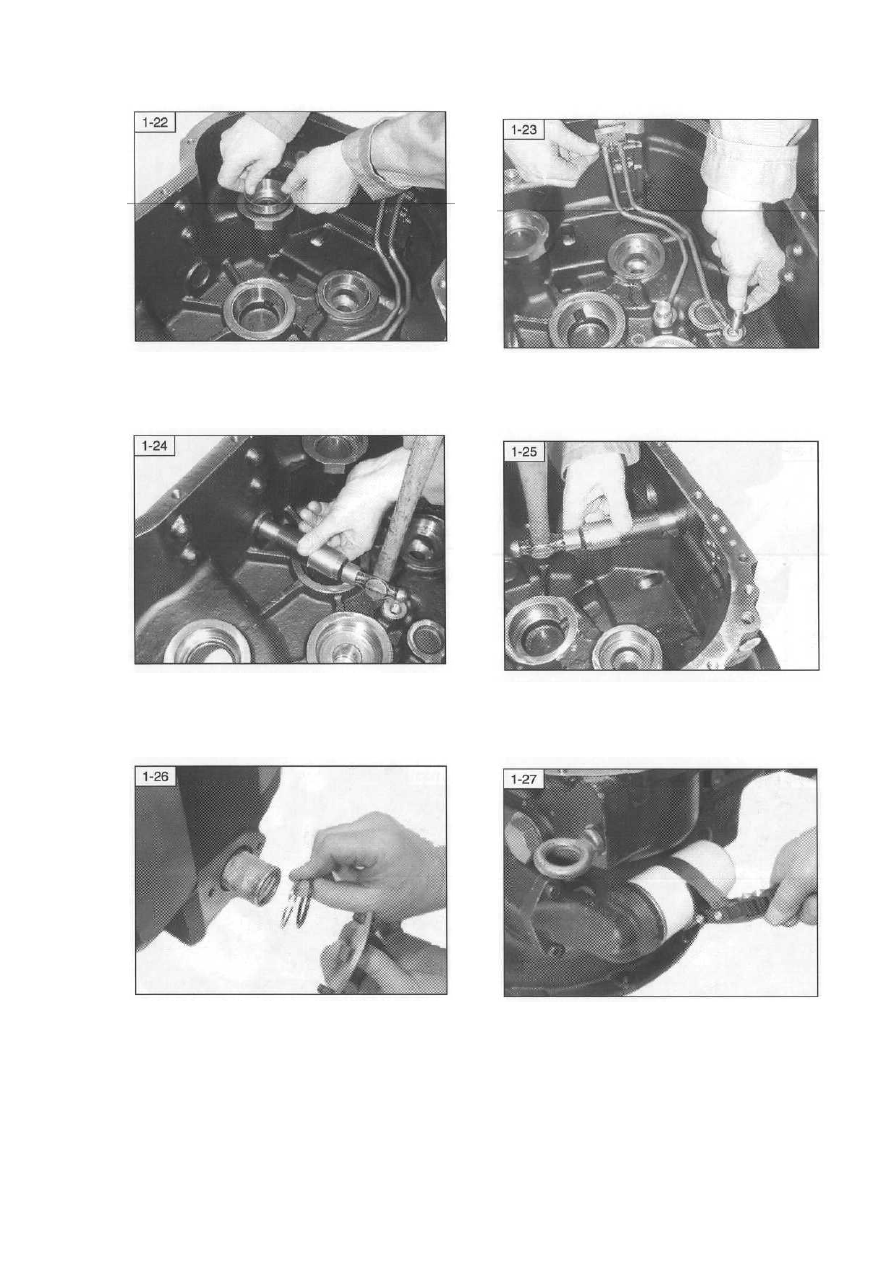

Извлеките корпуса подшипников из передне-
го картера

  Выверните 2 винта с колпачками и 2 болта ти-

па «банджо», и извлеките внутреннюю гидрав-
лическую трубу.









Извлеките  и  выбросьте  расширяющуюся
пробку из левого бокового отверстия доступа
клинящего инструмента.

  Извлеките и выбросьте расширяющуюся проб-

ку  из  верхнего  отверстия  доступа  клинящего
инструмента.













Выверните 2 винта  и  извлеките  крышку  сет-
чатого  фильтра,  кольцевое  уплотнение,  про-
кладку и сетчатый фильтр.

  Используя  ленточный  ключ,  удалите  и  вы-

бросьте масляный фильтр.





28
