Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 4

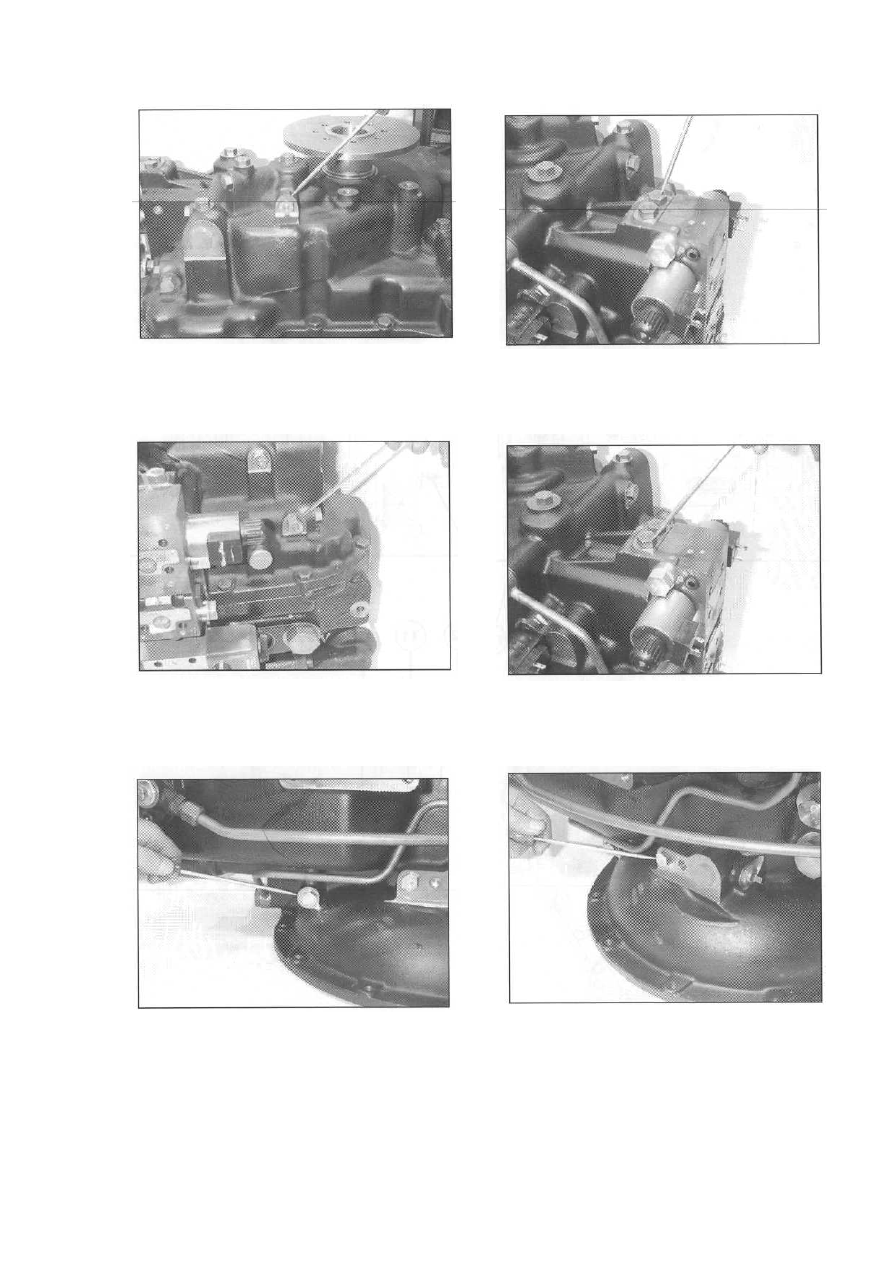

  ДАВЛЕНИЕ ГИДРОТРАНСФОРМАТОРА (Т1)

ВЫХОДНОЕ ДАВЛЕНИЕ НАСОСА

НЕ ИСПОЛЬЗУЕТСЯ (Т2)

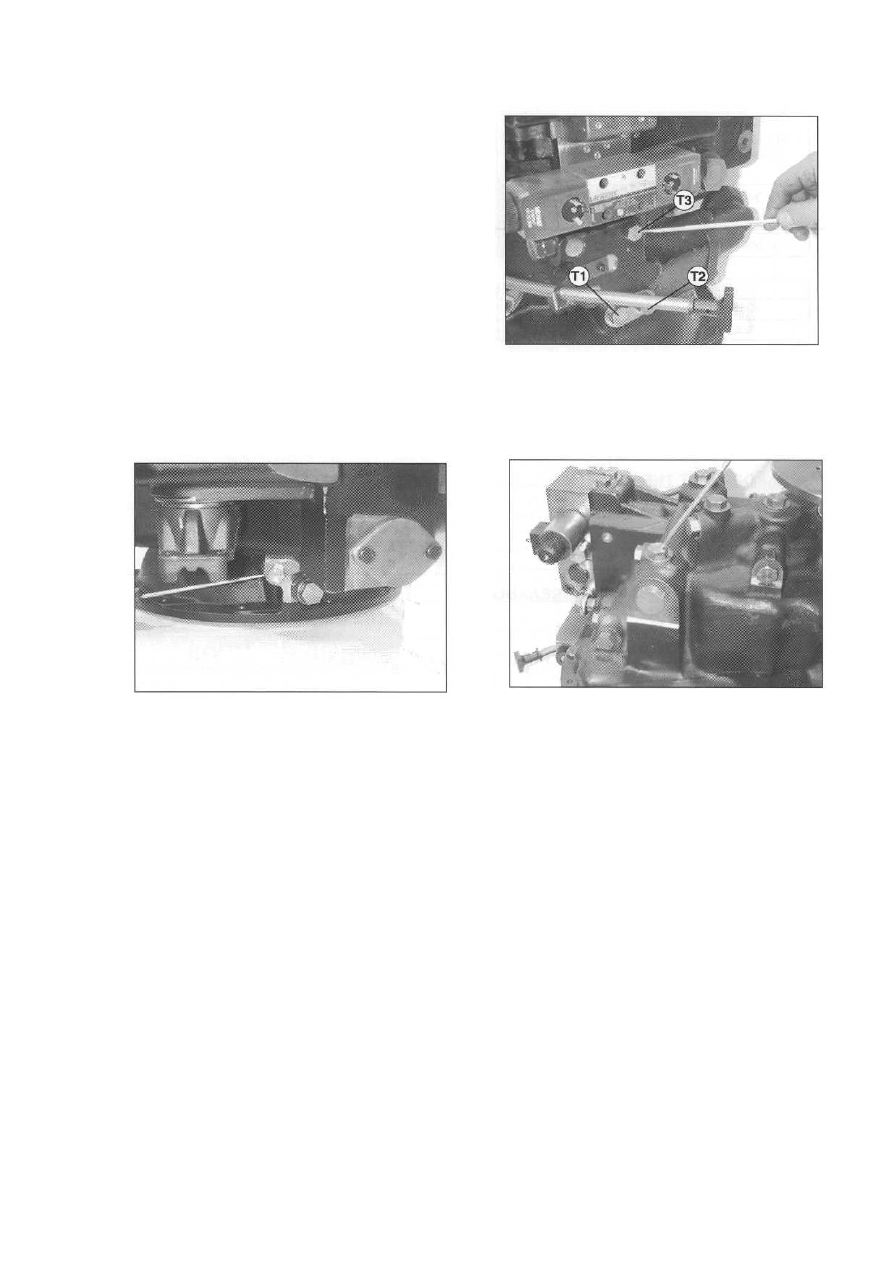

ДАВЛЕНИЕ НАСОСА ПОСЛЕ ФИЛЬТРА (Т3)

















ДАВЛЕНИЕ МУФТЫ НА 3-ей ПЕРЕДАЧЕ (Т4)

ДАВЛЕНИЕ СМАЗКИ (5)





17















ДАВЛЕНИЕ МУФТЫ НА 1-ой ПЕРЕДАЧЕ (Т6)

МУФТА – ПЕРЕДАЧА МАЛОЙ СКОРОСТИ
ДВИЖЕНИЯ ВПЕРЁД (Т7)

















ДАВЛЕНИЕ МУФТЫ НА ПЕРЕДАЧЕ ЗАДНЕГО
ХОДА (Т8)

  МУФТА – ПЕРЕДАЧА МАЛОЙ СКОРОСТИ

ДВИЖЕНИЯ ВПЕРЁД (Т9)

















ДАВЛЕНИЕ МУФТЫ НА 2-ой ПЕРЕДАЧЕ (Т10)

ДАВЛЕНИЕ ГИДРОТРАНСФОРМАТОРА

НЕ ИСПОЛЬЗУЕТСЯ (Т11)





18







19



СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ДЛЯ ОБСЛУЖИВАНИЯ


НОМЕР
ИНСТРУ-
МЕНТА

ОПИСАНИЕ

- 479307

Съёмник подшипников, используйте его с цангами для снятия подшипников.

- 600743

Калибровочное кольцо для уплотнений поршня.

- 563390

Цанга  для  снятия  переднего/заднего  подшипника  вала  привода  на  четыре  колеса,
переднего/заднего  подшипника  промежуточного  вала  заднего  хода  и  переднего
подшипника входного вала.

- 563392

Цанга  для  снятия  передних/задних  подшипников  промежуточного  вала  коробки
передач, выходного вала и вала гусеничного хода.

- 600744

Цанга для снятия заднего подшипника входного вала.

- 563394

Цанга для снятия передних подшипников выходного вала и вала гусеничного хода

- 600745

Приспособление для сжатия пружин пакета муфт (подходит ко всем валам, за ис-
ключением выходного)

- 600746

Приспособление для сжатия пружин пакета муфт (подходит ко всем валам)

- 600747

Комплект клинящих инструментов

- 600748

Клинящий инструментов


РЕКОМЕНДОВАННЫЕ РАЗМЕРЫ ТРУБ ДЛЯ СМЕНЫ ПОДШИПНИКОВ



Внутренний диа-

метр

Наружный диа-

метр

Подшипник промежуточного вала, подшипник привода на
четыре колеса, задний подшипник выходного вала и коак-
сиальный передний подшипник входного вала

41 мм 47

мм

Подшипники  промежуточного  вала  заднего  хода,  перед-
ние подшипники выходного вала и подшипники входного
вала

36 мм 41

мм

Опорная втулка первого зубчатого колеса выходного вала
и коаксиальный задний подшипник входного вала

50,5 мм 58

мм


Заглушка для установки на место внутренней упорной пружины и шарика может быть изготовлена
с использованием куска прутка диаметром 18 мм и длиной 25 мм.




20
