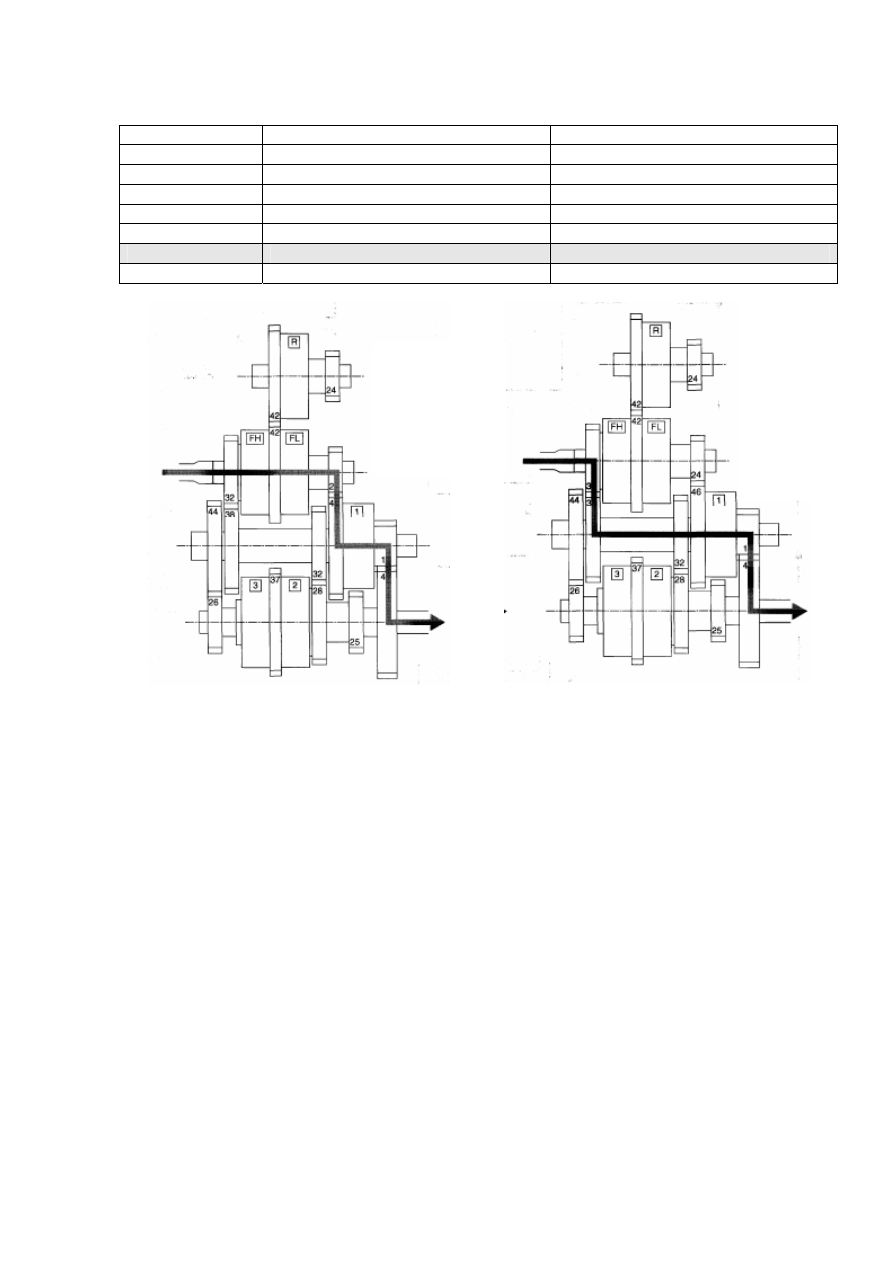

КОРОБКА ПЕРЕДАЧ (детали механизма – зубчатые колёса)
1 – Входной вал
2 – Зубчатое колесо (24 зуба)
3 – Зубчатое колесо (32 зуба)
4 – Подшипник
5 – Упорная шайба
6 – Кольцевое уплотнение
7 – Роликовый подшипник
8 – Стопорное кольцо
9 – Подшипник
10 – Шайба
11 – Разрезное пружинное кольцо

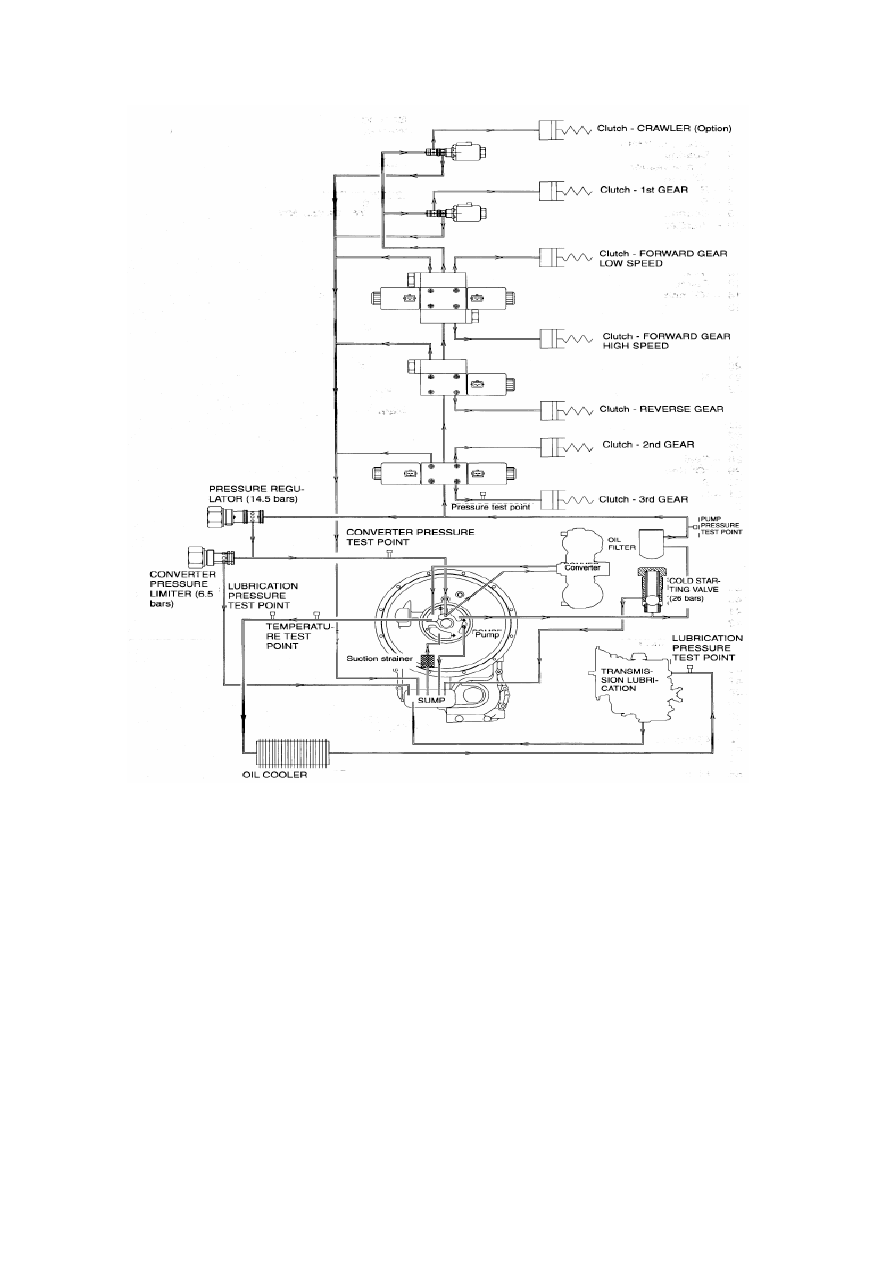

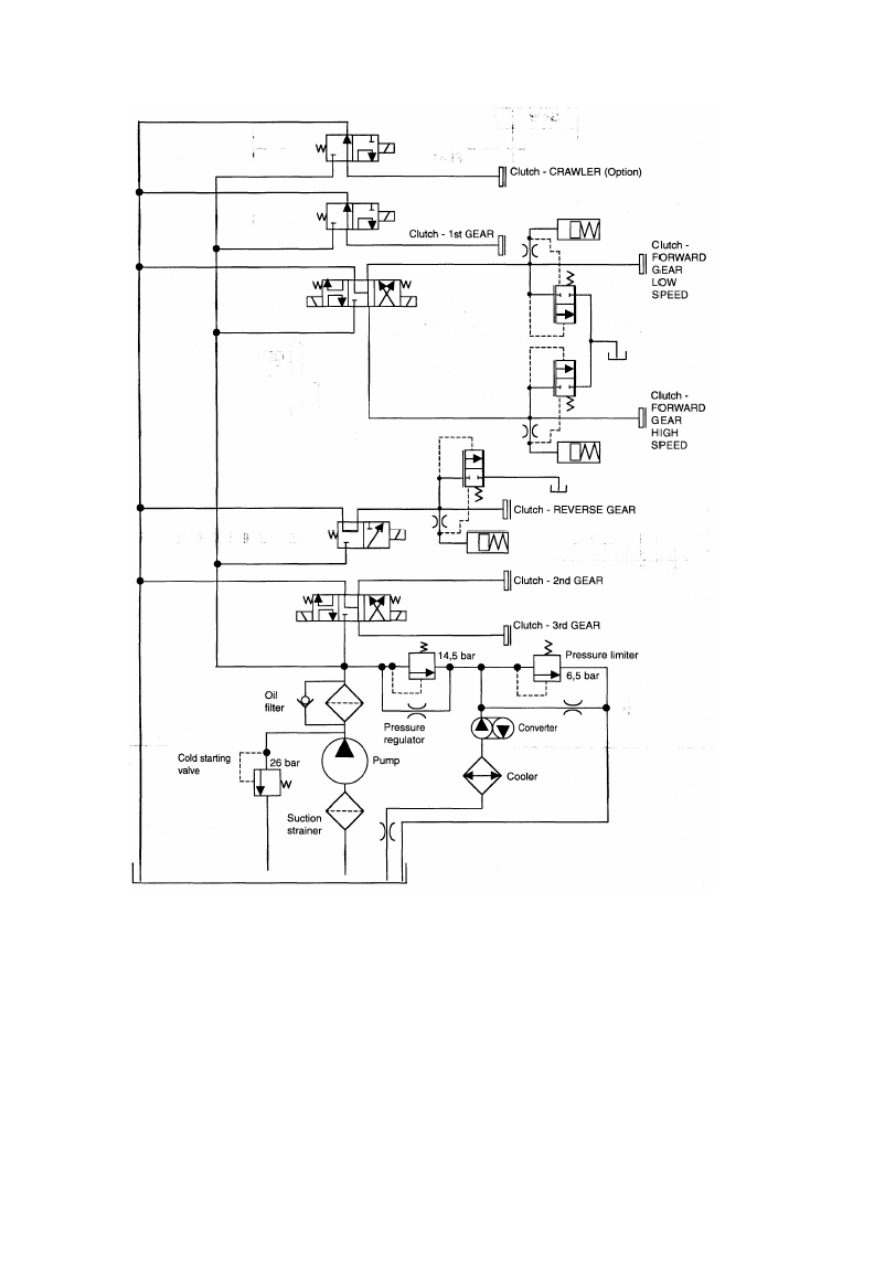

Т7: Муфта движения вперёд с малой скоростью
(FL)
Т9: Муфта движения вперёд с большой скоростью
(FH)
12 – Уплотнение
13 – Поршень
14 – Кольцевое уплотнение
15 – Подшипник
16 – Пластина
17 – Держатель пружины
18 – Прокладка
19 – Диск муфты сцепления
20 – Фрикционный диск
21 – Роликовый подшипник
22 – Регулировочная прокладка
23 – Прокладка
24 – Промежуточный вал
25 – Зубчатое колесо (24 зуба)
26 – Подшипник
27 – Поршень Т8: муфта заднего хода
28 – Уплотнение
29 – Кольцевое уплотнение
30 – Держатель пружины
31 – Диск муфты сцепления
32 – Фрикционный диск
33 – Прокладка
34 – Разрезное пружинное кольцо
35 – Шайба
36 – Подшипник
37 – Упорная шайба
38 – Уплотнение
39 – Пластина
40 – Стопорное кольцо
41 – Роликовый подшипник
42 – Прокладка
43 – Регулировочная прокладка
44 – Промежуточный вал
45 – Зубчатое колесо (44 зуба)
46 – Зубчатое колесо (38 зубьев)
47 – Зубчатое колесо 1-1 и 2-й передачи
48 – Подшипник
49 – Шайба
50 – Винт
51 – Уплотнение
52 – Диск муфты сцепления
53 – Фрикционный диск
54 – Стопорное кольцо
55 – Пластина
56 – Подшипник
57 – Шайба
58 – Уплотнение
59 – Шайба
60 – Разрезное пружинное кольцо
61 – Роликовый подшипник
62 – Держатель пружины
63 – Кольцевое уплотнение
64 – Поршень Т6: муфта №1
65 – Прокладка
66 – Прокладка
67 – Регулировочная прокладка
68 – Выходной вал
69 – Зубчатое колесо 4-й передачи (26 зубьев)
70 – Зубчатое колесо 3-й передачи (38 зубьев)
71 – Зубчатое колесо (48 зубьев)
72 – Подшипник
73 – Подшипник
74 – Шайба
75 – Подшипник
76 – Шайба
77 – Диск муфты сцепления
78 – Фрикционный диск
79 – Поршень Т4: муфта №3
Т10: муфта №2
80 – Пластина
81 – Роликовый подшипник
82 – Прокладка
83 – Подшипник
84 – Стопорная шайба
85 – Стопорное кольцо
86 – Разрезное пружинное кольцо
87 – Пластина пружины
88 – Пружина
89 – Кольцевое уплотнение
90 – Уплотнение
91 – Роликовый подшипник
92 – Уплотнение
93 – Пластина пружины
94 – Разрезное пружинное кольцо
95 – Прокладка
96 – Регулировочная прокладка
97 – Выходной вал
98 – Зубчатое колесо
99 – Подшипник
100 – Прокладка
101 – Уплотнение
102 – Торцевой хомут
103 – Кольцевое уплотнение
104 – Шайба
105 – Винт
106 – Прокладка
107 – Регулировочная прокладка
