Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 3

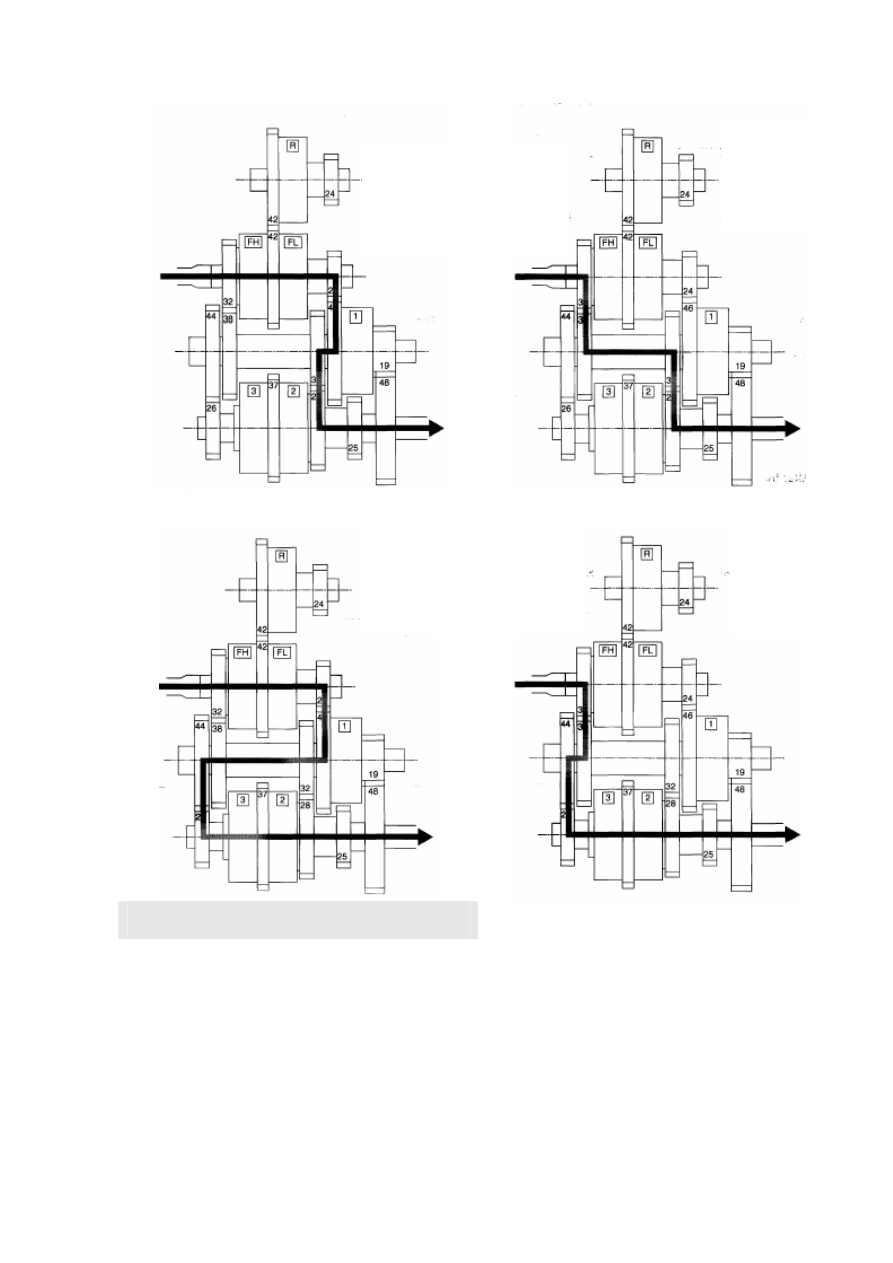

3-я передача вперёд 4-я передача вперёд









5-я передача вперёд

(не используется)

6-я передача вперёд













13



ОБСЛУЖИВАНИЕ ТРАНСМИССИИ


РЕКОМЕНДОВАННЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ

Все масла, используемые в данной трансмиссии, должны удовлетворять следующим требованиям:


СОРТ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

КЛАССИФИКАЦИЯ







10W30

API GL 4

ALLISON C3

MIL-L-2105B


РАБОЧАЯ ТЕМПЕРАТУРА: 85

°-90°С


Для  обеспечения  хорошей  смазки  и  требуе-
мой  рабочей  температуры  важно  использо-
вать  указанное  масло  и  поддерживать  его
правильный уровень.

СМЕНА МАСЛА И ФИЛЬТРОВ

Рекомендуется  производить  смену  масла  со
следующими интервалами:

После первых 50 часов работы.

Затем – не реже, чем через каждые 800 часов.
При каждой смене масла очищайте сетчатый
фильтр.




УРОВЕНЬ МАСЛА

Проверка  уровня  масла  должна  всегда  про-
изводиться  с  использованием  мерного  щупа
при работе двигателя на холостом ходу.

* Не заливайте масло до уровня, превышаю-
щего  верхнюю  отметку,  поскольку  это  мо-
жет  привести  к  перегреву  вследствие  раз-
брызгивания  масла  через  шестерни  (образо-
вание  эмульсии  и  ухудшение  качества  мас-
ла).  Это  может  привести  также  к  внешним
утечкам.

Смена масла также необходима для удаления
металлических

частичек

компонентов

трансмиссии.  Эти  частицы  образуются  в
процессе нормальной работы.

Заменяйте  фильтр  после  первых 50 часов
работы и через каждые 400 часов работы по-
сле этого.

Многие  факторы,  оказывающие  влияние  на
смену  масла,  требуют  более  частой  смены
масла.



ОСТОРОЖНО!


Во  избежание  потери  смазочного  материала
в  трансмиссии  при  буксировке  машины  на
большие расстояния рекомендуется отсоеди-
нять выходной вал трансмиссии.







ЁМКОСТЬ (только КОРОБКА ПЕРЕ-
ДАЧ): 15,5 л











МАСЛО,  ИСПОЛЬЗУЕМОЕ  ФИРМОЙ
«MANITOU»:  Масло «MANITOU» для  ва-
лов автоматических трансмиссий











1 л – ссылочный номер 62 148
25 л – ссылочный номер 487 655
56 л – ссылочный номер 545 557
215 л – ссылочный номер 490 207









14



ПРОВЕРКА ДАВЛЕНИЯ


ПРОЦЕДУРА ПРОВЕРКИ ДАВЛЕНИЯ

-

Установите вилочный автопогрузчик на блок.

-

Присоедините манометры (40 бар) к различным контрольным точкам.

-

При работе двигателя дайте трансмиссии прогреться до температуры от 60 до 80

°С

-

При  работе  двигателя  с  максимальной  частотой  вращения  снимите  показания  давления  для
каждой включённой передачи. Проверьте полученные величины по таблице, приведённой ни-
же.


ПРИМЕЧАНИЕ: Контрольные точки насоса и гидротрансформатора должны иметь 3/4-дюймовую
резьбу UNF. Все остальные соединения должны иметь 9/16-дюймовую резьбу UNF.

-

Обращайтесь к справочнику по коробке передач за номером 547037 за информацией по при-
соединению выводов, клапанов и соединительных тяг.


ТАБЛИЦА ДАВЛЕНИЯ (В БАРАХ)


ПЕРЕДАЧА

ДВИЖЕНИЯ

ВПЕРЁД

Муфта – пе-

редача малой

скорости дви-

жения вперёд

FL

(T7)

Муфта – пере-

дача высокой

скорости дви-

жения вперёд

FH

(T9)

Муфта – пе-

редача задне-

го хода (Т8)

Муфта 1

(Т6)

Муфта 2

(Т10)

Муфта 3

(Т4)

1-я передача 14,25

0

0

14,75

0

0

2-я передача 0

14,25

0

14,75

0

0

3-я передача 14,25

0

0

0

15,75

0

4-я передача 0

14,25

0

0

15,75

0

5-я передача

14,25

0

0

0

0

15,75

6-я передача 0

14,25

0

0

0

15,75



ПЕРЕДАЧА

ДВИЖЕНИЯ

ВПЕРЁД

Муфта – пе-

редача малой

скорости дви-

жения вперёд

FL

(T7)

Муфта – пере-

дача высокой

скорости дви-

жения вперёд

FH

(T9)

Муфта – пе-

редача задне-

го хода (Т8)

Муфта 1

(Т6)

Муфта 2

(Т10)

Муфта 3

(Т4)

1-я передача 0

0

14,25  14,75

0

0

2-я передача 0

0

14,25

0

15,75

0

3-я передача 0

0

14,25

0

0

15,75



Насос (Т3)

15 – 18

Гидротрансформатор (Т1)

5 – 8

Смазка (Т5)

0,75 – 1,25






15



ПОКАЗАНИЯ ДАВЛЕНИЯ НА КОРОБКЕ ПЕРЕДАЧ С ПЕРЕКЛЮЧЕНИЕМ ПЕ-
РЕДАЧ ПРИ НЕ ВЫКЛЮЧЕННОМ СЦЕПЛЕНИИ


ТИП и номер МАШИНЫ: ……………………… НАРАБОТКА В ЧАСАХ: ………………………
ТИП и номер КОРОБКИ ПЕРЕДАЧ: ……………………


ПЕРЕДАЧА

ДВИЖЕНИЯ

ВПЕРЁД

Муфта – пе-

редача малой

скорости дви-

жения вперёд

FL

(T7)

Муфта – пере-

дача высокой

скорости дви-

жения вперёд

FH

(T9)

Муфта – пе-

редача задне-

го хода (Т8)

Муфта 1

(Т6)

Муфта 2

(Т10)

Муфта 3

(Т4)

1-я передача













2-я передача













3-я передача













4-я передача













5-я передача













6-я передача















ПЕРЕДАЧА

ДВИЖЕНИЯ

ВПЕРЁД

Муфта – пе-

редача малой

скорости дви-

жения вперёд

FL

(T7)

Муфта – пере-

дача высокой

скорости дви-

жения вперёд

FH

(T9)

Муфта – пе-

редача задне-

го хода (Т8)

Муфта 1

(Т6)

Муфта 2

(Т10)

Муфта 3

(Т4)

1-я передача













2-я передача













3-я передача















Насос (Т3)

Гидротрансформатор (Т1)

Смазка (Т5)




КОММЕНТАРИИ: ………………………………………………………………………………………
………………………………………………………………………………………………………………

*ПОЛОМКА В НАЧАЛЕ: ………………………………………………………………………………
………………………………………………………………………………………………………………

*ОПРЕДЕЛЁННАЯ ПРИЧИНА ПОЛОМКИ: ………………………………………………………
………………………………………………………………………………………………………………



16
