Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 1

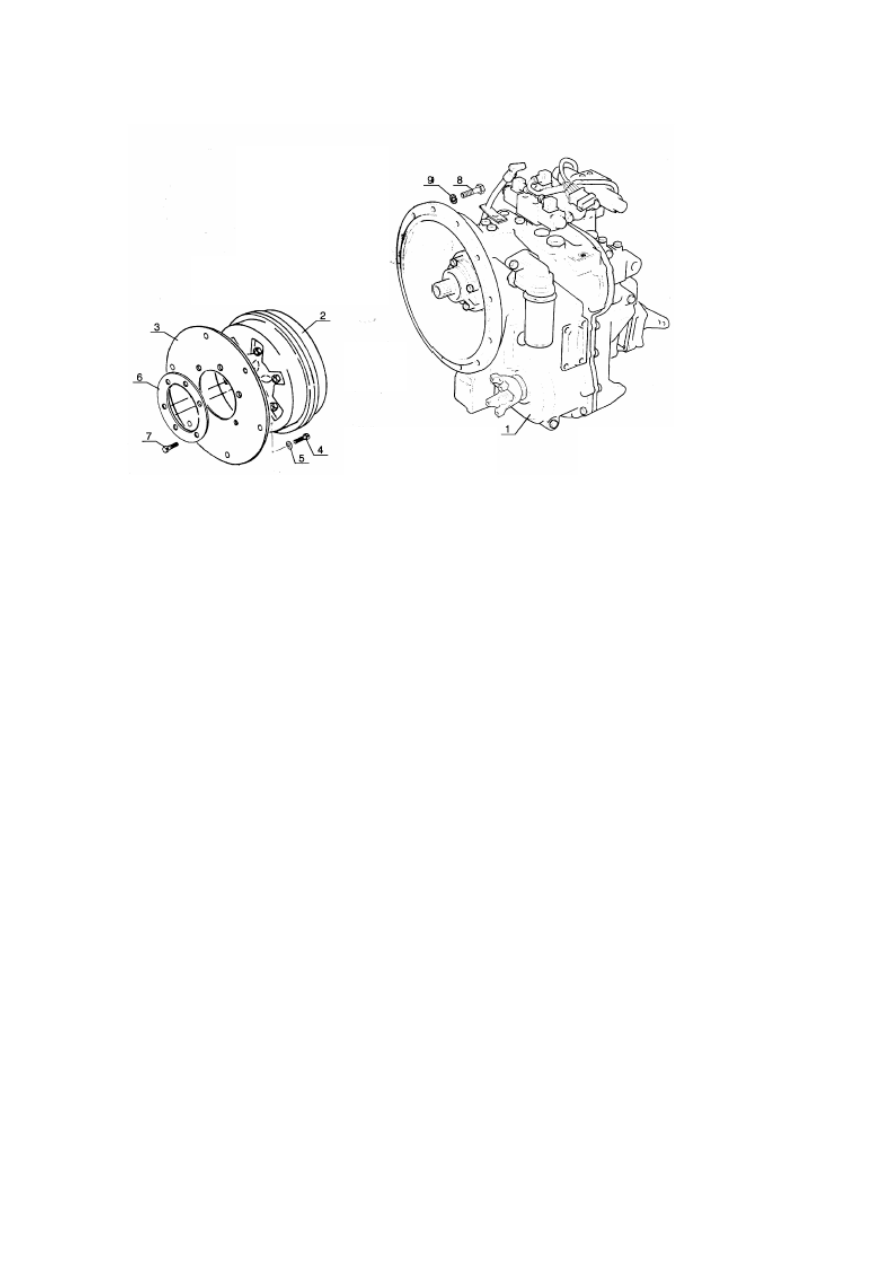

КОРОБКА ПЕРЕДАЧ И ГИДРОТРАНСФОРМАТОР













1 – Коробка передач в сборе
2 – Гидротрансформатор
3 – Промежуточный диск
4 – Винт
5 – Шайба
6 – Усиливающая пластина гидротрансформатора
7 – Винт
8 – Винт
9 – Шайба






5

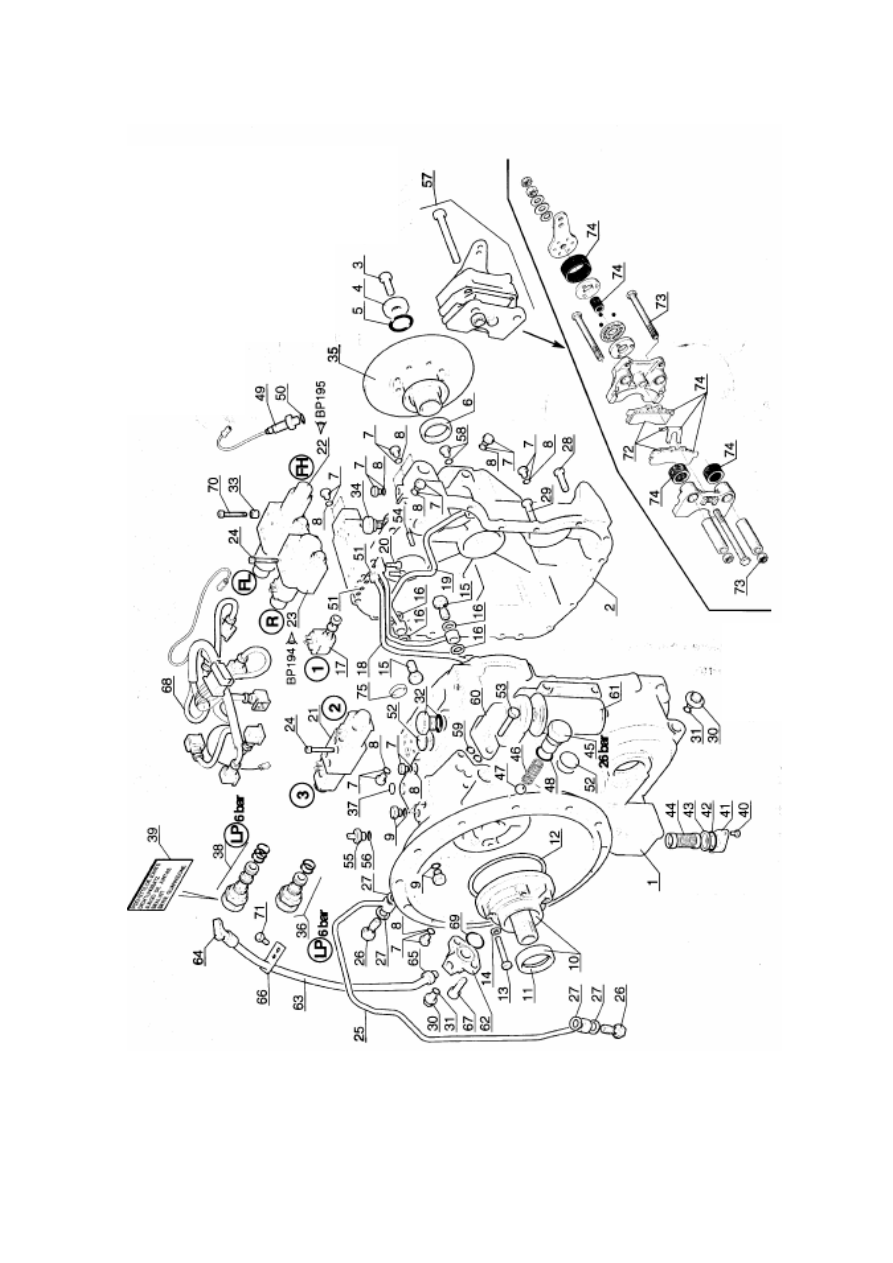

КОРОБКА ПЕРЕДАЧ (детали)













6



КОРОБКА ПЕРЕДАЧ (детали)




1 – Картер трансмиссии
2 – Задний картер трансмиссии
3 – Заглушка
4 – Шайба
5 – Кольцевое уплотнение
6 – Уплотнение
7 – Пробка
8 – Кольцевое уплотнение
9 – Пробка
10 – Насос в сборе
11 – Пробка
12 – Кольцевое уплотнение
13 – Винт
14 – Шайба
15 – Полый винт
16 – Уплотнение
17 – Электромагнитный клапан – муфта № 1
(1)
18 – Труба (3-я и 4-я передачи)
19 – Труба (1-я передача)
20 – Винт
21 – Клапан – муфта № 2 (2) и № 3 (3)
22 – Электромагнитный регулировочный кла-
пан в сборе
- Малая (LH) и высокая (FH) скорость при
движении вперёд
23 – Регулировочный клапан – задний ход (R)
24 – Винт
25 – Труба
26 – Полый винт
27 – Уплотнение
28 – Винт
29 – Винт
30 – Пробка сливного отверстия
31 – Кольцевое уплотнение
32 – Пробка
33 – Прокладка
34 – Дыхательный клапан
35 – Соединительный фланец
36 – Клапан (регулировка давления)
- (LP) гидротрансформатор 6 бар
37 – Пробка
38 – Предохранительный клапан
- (LP) основной 15 бар

39 – Уплотнительный комплект
40 – Винт
41 – Крышка
42 – Кольцевое уплотнение
43 – Шайба
44 – Сетчатый фильтр всасывания
С 45 по 48 – клапан холодного запуска 26 бар
45 – Пробка
46 – Пружина
47 – Шарик
48 – Кольцевое уплотнение
49 – Датчик
50 – Уплотнение
51 – Кольцевое уплотнение
52 – Пробка
53 – Винт
54 – Резьбовая шпилька
55 – Датчик температуры масла
56 – Кольцевое уплотнение
57 – Тормоз в сборе
58 – Пробка
59 – Кольцевое уплотнение
60 – Гнездо фильтра
61 – Масляный фильтр
62 – Переходник
63 – Труба
64 – Манометр
65 – Соединительный разъём
66 – Крепёжная пластина
67 – Винт
68 – Жгут проводки (коробка передач)
62 – Кольцевое уплотнение
70 – Винт
71 – Винт
72 – Комплект (тормозная накладка + пружина)
73 – Комплект (винт + гайка)
74 – Комплект тормозных накладок
75 – Пробка
90 – Комплект уплотнений
91 – Комплект клапана
92 – Комплект насоса
93 – Комплект уплотнений





7

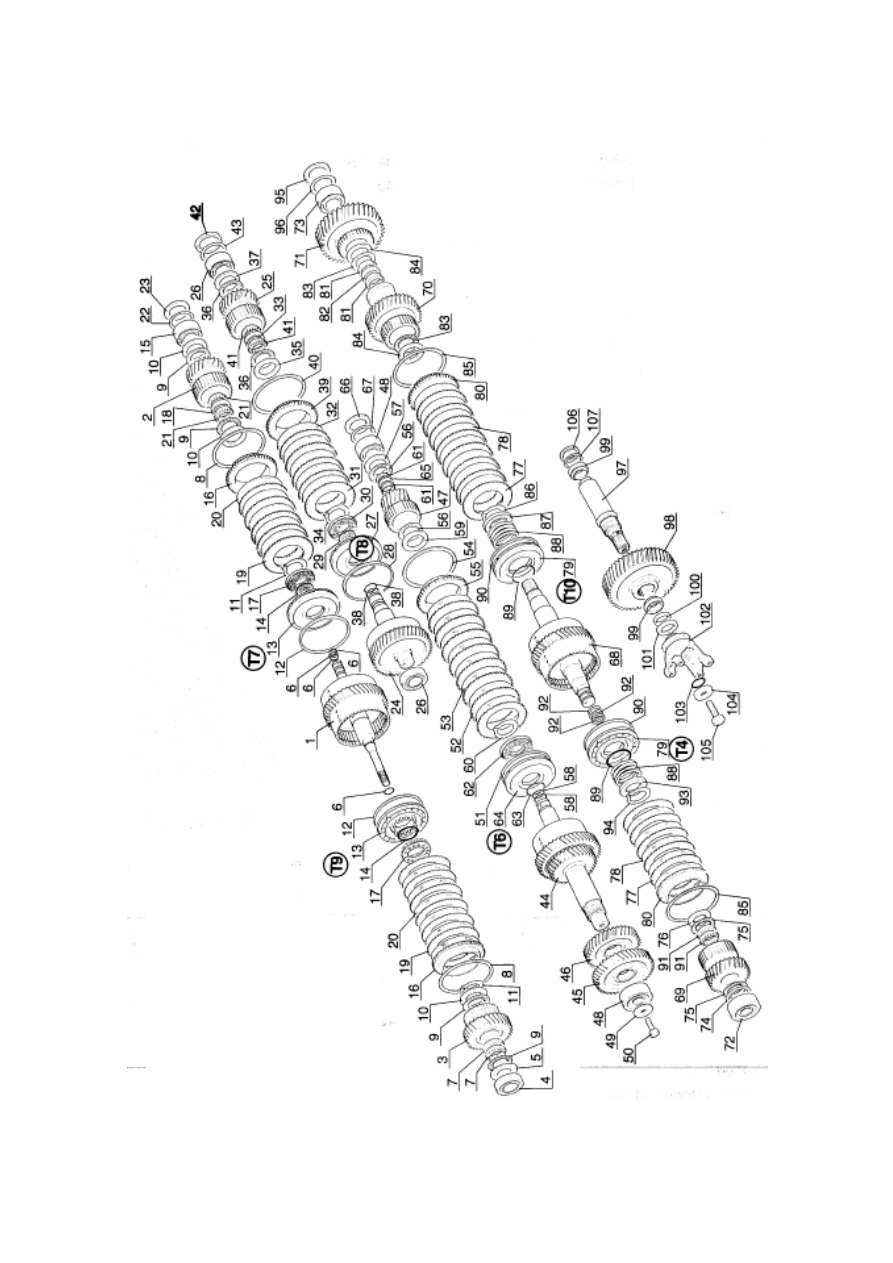

КОРОБКА ПЕРЕДАЧ (детали механизма – зубчатые колёса)











8
