ращённым в сторону от пакета муфт.

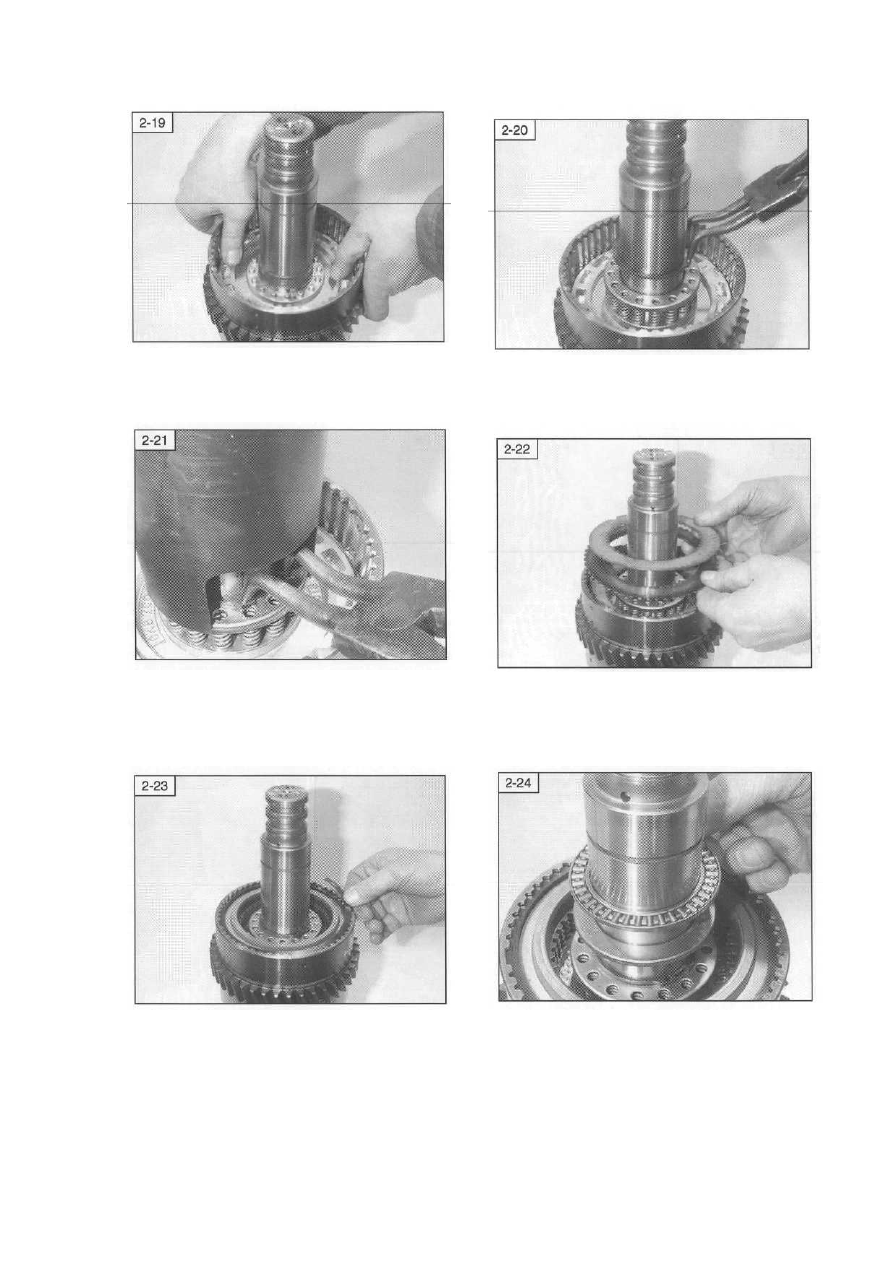

Используя  трансмиссионную  жидкость  для
смазки уплотнений, втолкните поршень в ба-
рабан.

  Установите  на  место  пружину,  фиксатор  и

разрезное  пружинное  кольцо,  как  показано  на
рисунке.





Используя подходящий инструмент, сожмите
пружину  и  установите  разрезное  пружинное
кольцо в его канавку.
(Инструмент № 600746)

  Устанавливайте  на  место  попеременно  диск,

имеющий  внешние  шлицы  (гладкий),  а  затем
диск,  имеющий  внутренние  шлицы  (фрикци-
онный), до тех пор, пока не будет установлено
по шесть дисков каждого типа.







Установите  на  место  пластину,  удерживаю-
щую пакет муфт, а затем установите на место
спиральный удерживающий зажим.

  Установите  на  место  упорную  шайбу,  под-

шипник, прокладку и подшипник.
ПРИМЕЧАНИЕ:  Игольчатый  подшипник  сле-
дует  устанавливать  с  закрытой  стороной  его
сепаратора, обращённой к зубчатому колесу.





33

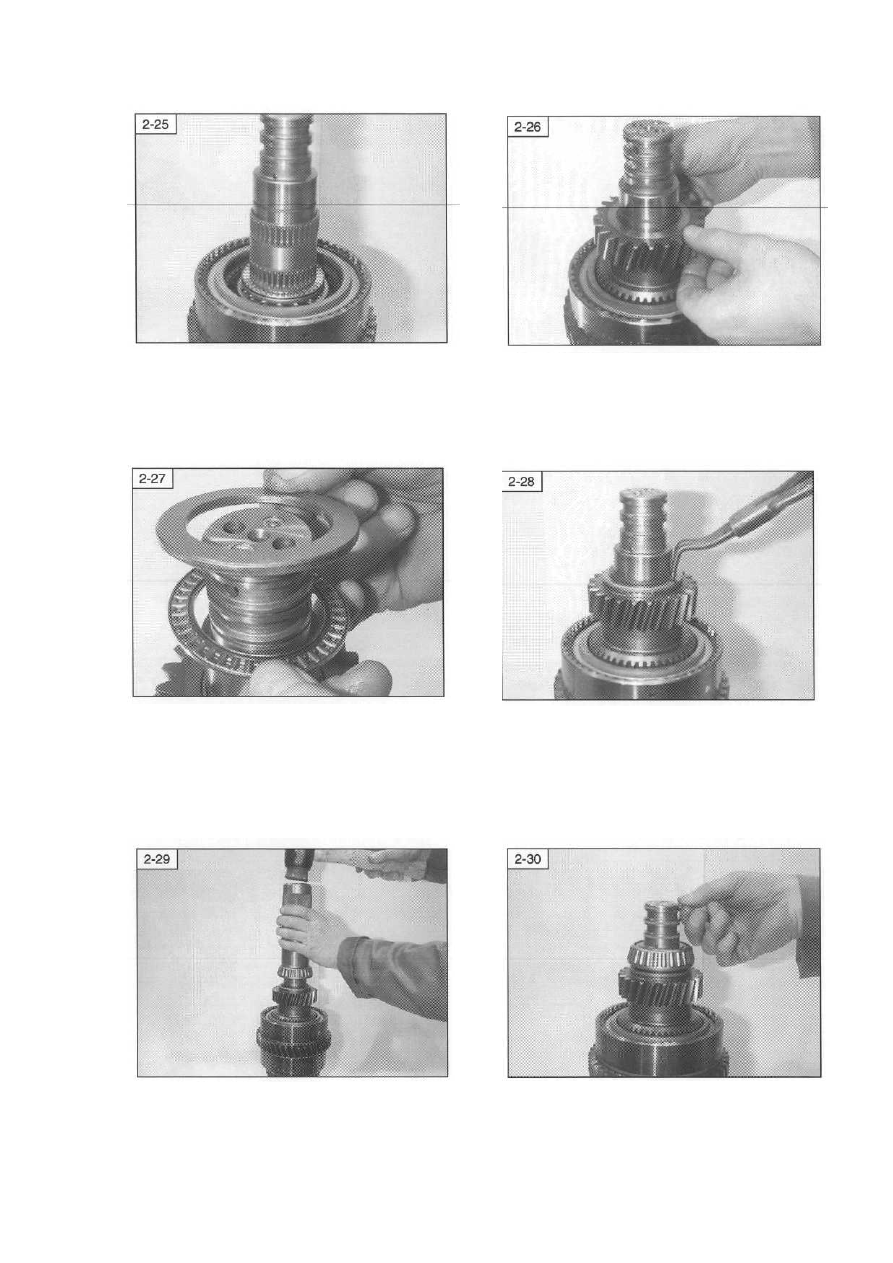

Установите  первый  подшипник,  прокладку  и  вто-
рой подшипник.
ПРИМЕЧАНИЕ:  Со  стороны  высокой  скорости
переднего хода прикладка не установлена.



Совместите  шлицы  дисков  муфты  и  устано-
вите на место первичное зубчатое колесо (см.
советы).













Установите  на  место  игольчатый  подшипник
и  упорную  шайбу,  как  показано  на  рисунке.
Проверьте осевой люфт зубчатого колеса.
ПРИМЕЧАНИЕ: Игольчатый подшипник сле-
дует  устанавливать  с  закрытой  стороной  его
сепаратора, обращённой к зубчатому колесу.



Установите разрезное пружинное кольцо пер-
вичного зубчатого колеса.















Используя  трубу  походящих  размеров,  уста-
новите  на  место  подшипник,  как  показано  на
рисунке.





Установите 3 новых  уплотнительных  кольца
в  заднюю  часть вала, как  показано  на  рисун-
ке.





34

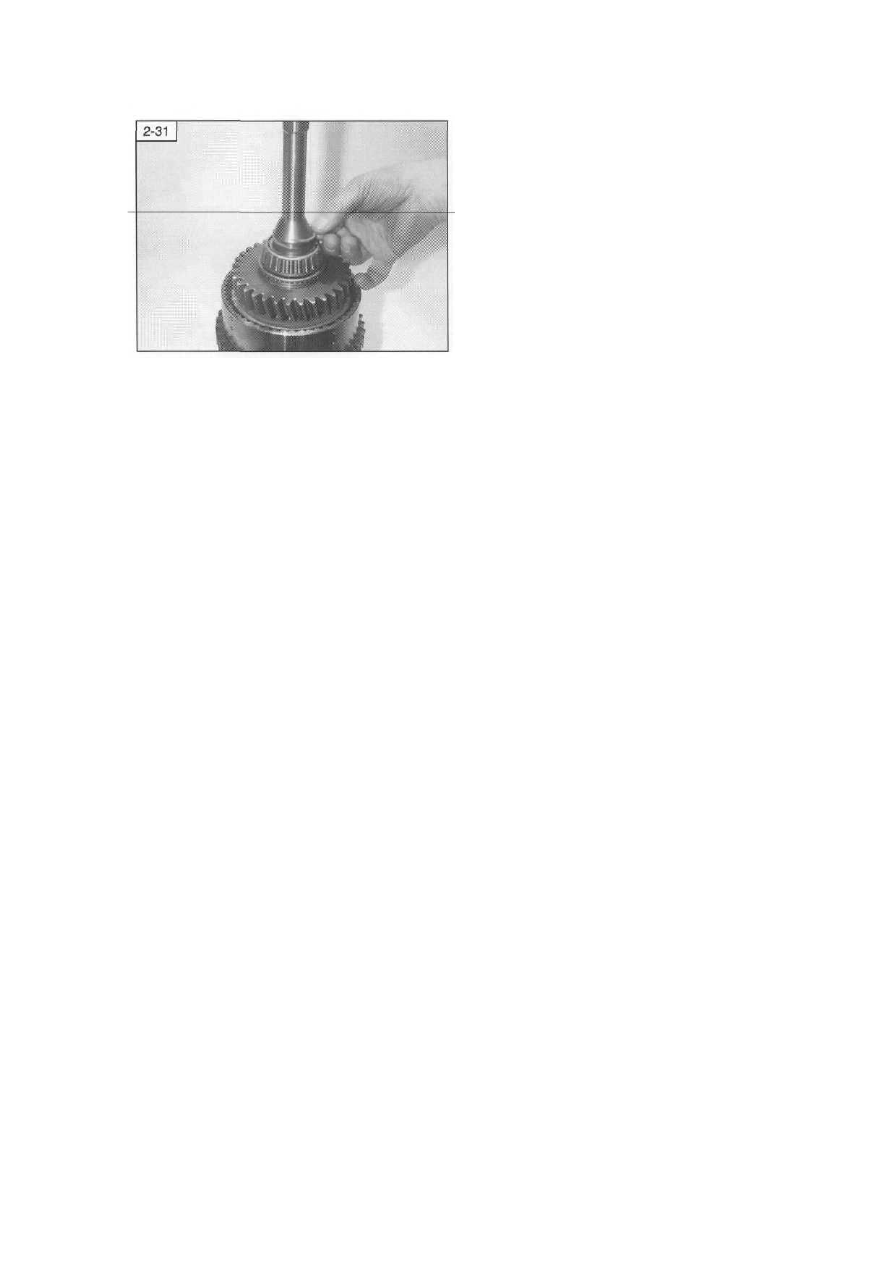

Переверните  вал  и  повторите  процедуры  с
2:17  по 2:27 и  процедуру 2:29. Затем устано-
вите  уплотнительное  кольцо  в  переднюю
часть вала, как показано на рисунке.
ПРИМЕЧАНИЕ: В пакете муфт малой скоро-
сти  переднего  хода  используется 5 фрикци-
онных и 5 гладких дисков.
(Во  избежание  повреждения  уплотнительные
кольца могут быть оставлены снятыми до тех
пор,  пока  не  будут  завершены  все  операции,
связанные  с  использованием  клинящего  ин-
струмента).











35

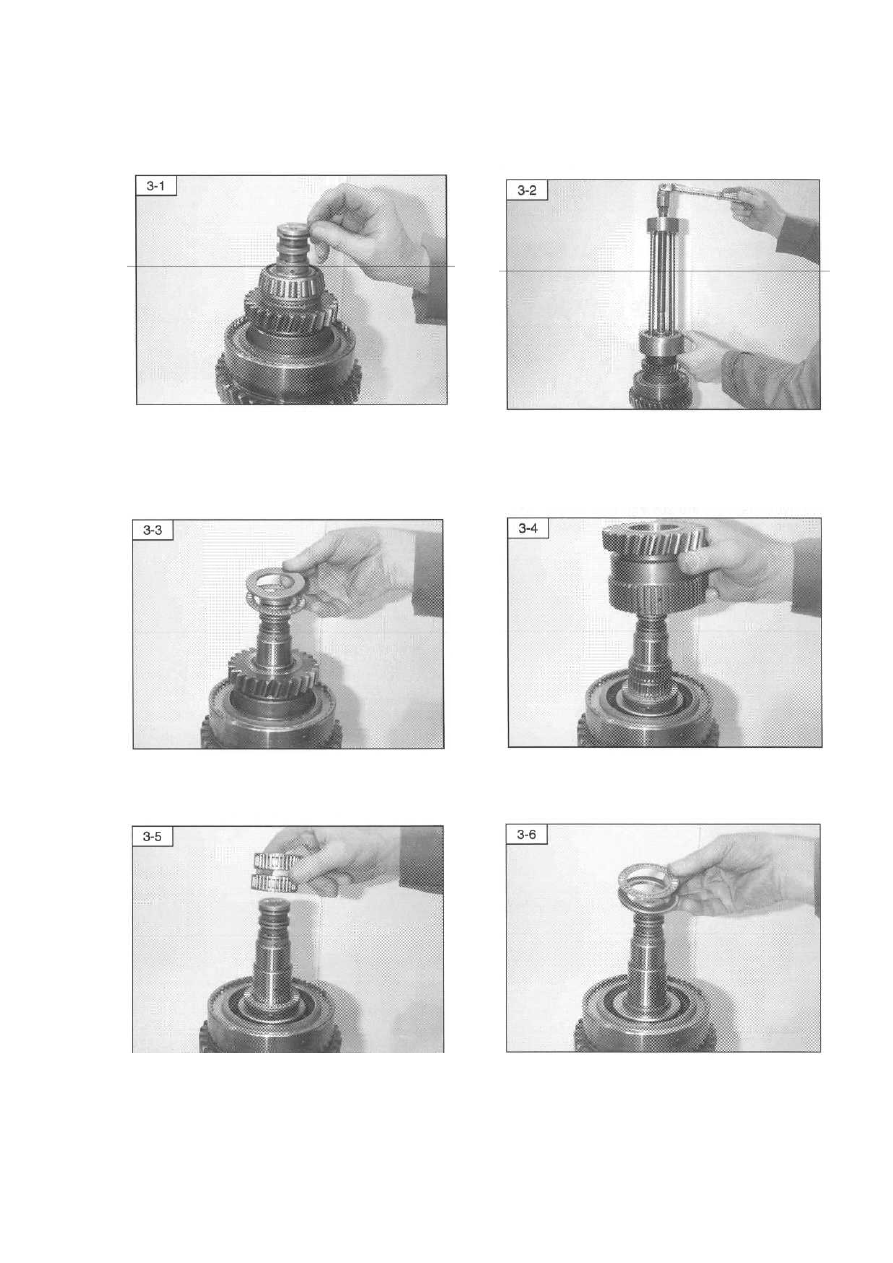

3 – РАЗБОРКА И СБОРКА ВЫХОДНОГО ВАЛА (включает в себя пакеты муфт 2-й
скорости и 3-й скорости)









Расположите  узел  вала  в  тисках  с  мягкими
губками, как показано на рисунке, затем сни-
мите и выбросьте 3 уплотнительных кольца.



Используя  соответствующий  съёмник  под-
шипников, снимите передний подшипник.
(Инструмент № 563394)













Снимите  упорную  шайбу  и  игольчатый  под-
шипник





Снимите первичное зубчатое колесо













Снимите два подшипника.
ПРИМЕЧАНИЕ:  Между  подшипниками  со
стороны  муфты  второй  скорости  имеется
прокладка



Снимите  игольчатый  подшипник  и  упорную
шайбу.





36
