4 – РАЗБОРКА И СБОРКА ПРОМЕЖУТОЧНОГО ВАЛА
(включая пакет муфт первой скорости)

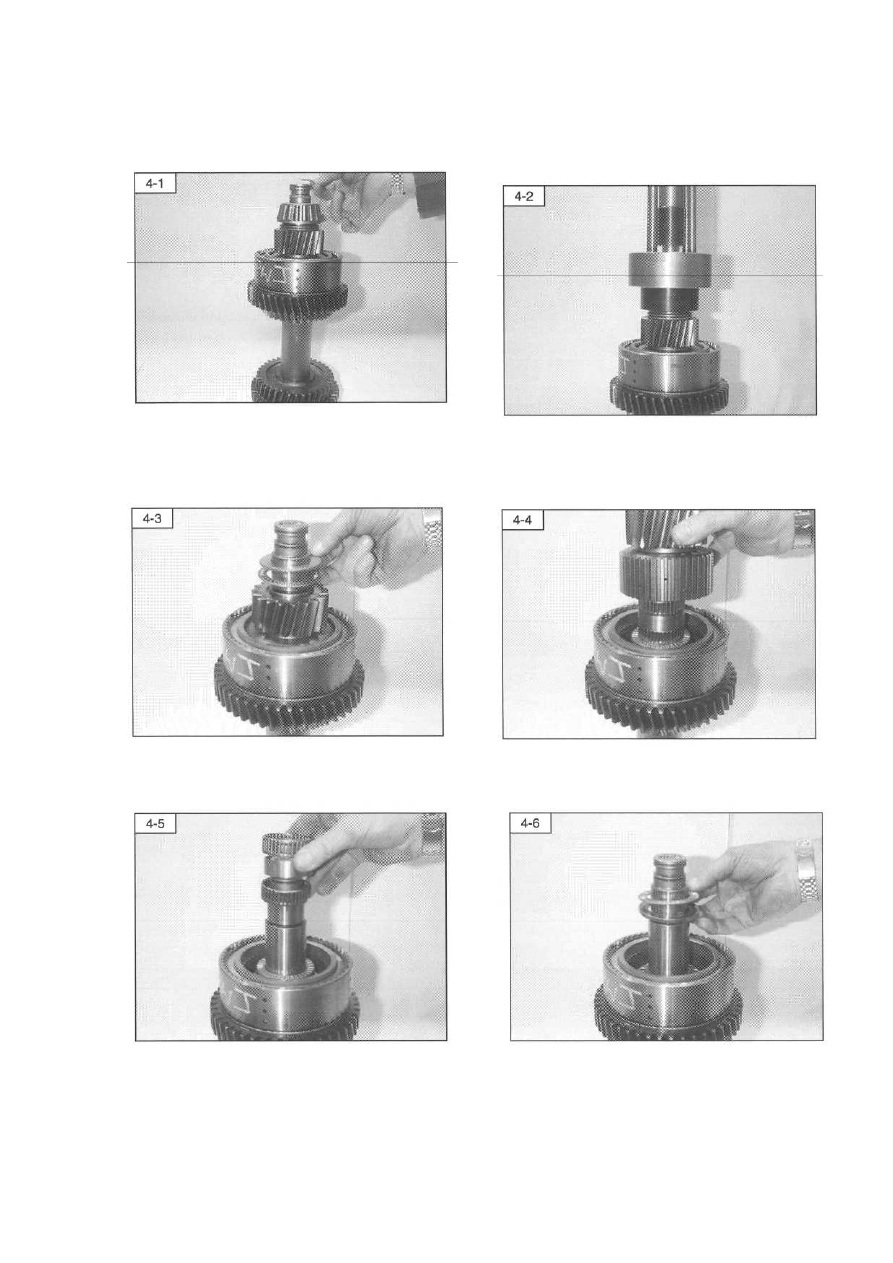

Расположите  узел  вала  в  тисках  с  мягкими
губками, как показано на рисунке, затем сни-
мите и выбросьте 2 уплотнительных кольца.



Используя  соответствующий  съёмник  под-
шипников, снимите задний подшипник.
(Инструмент № 563392)













Снимите  упорную  шайбу  и  игольчатый  под-
шипник.

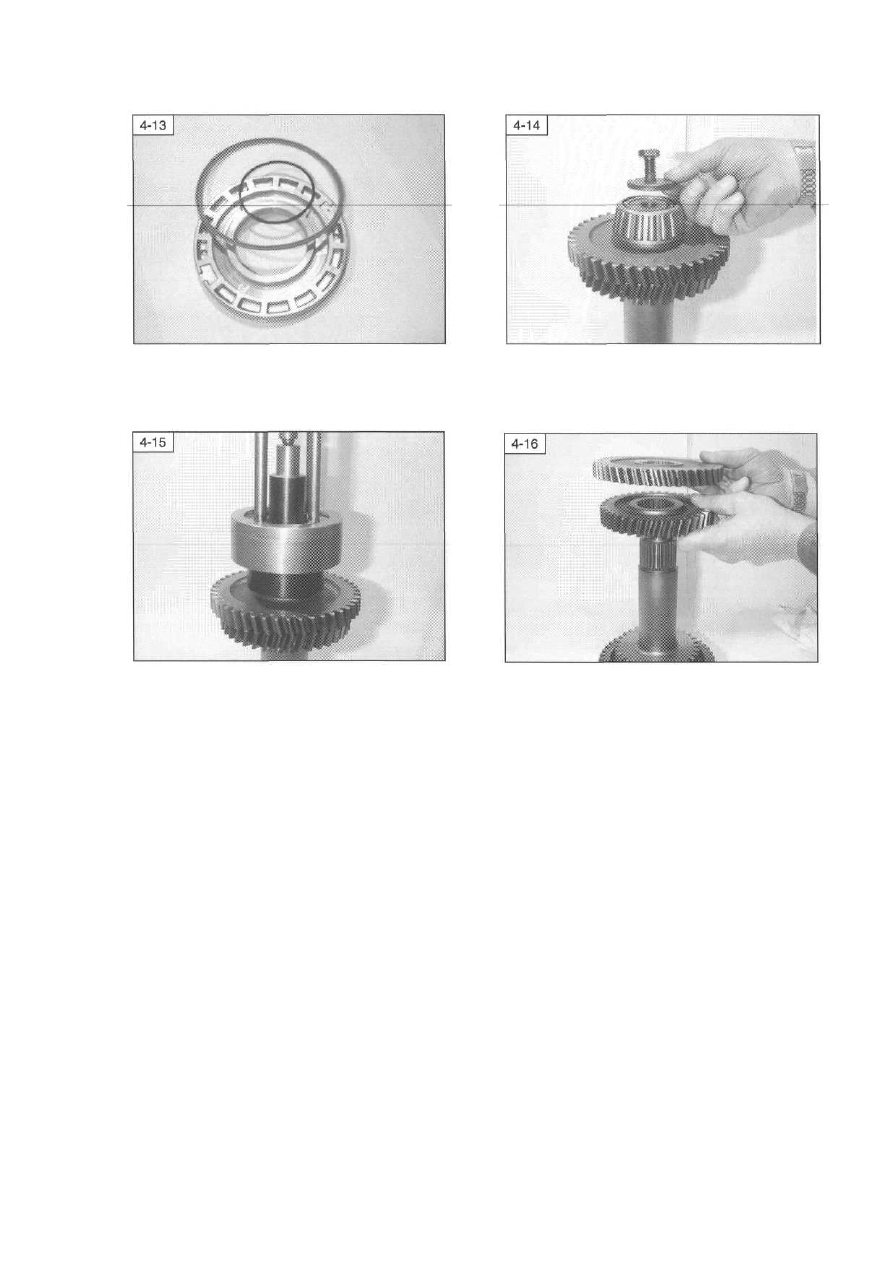

Снимите  первичное  зубчатое  колесо  первой
скорости.











Снимите два подшипника и прокладку



Установите  на  место  игольчатый  подшипник
и упорную шайбу



42

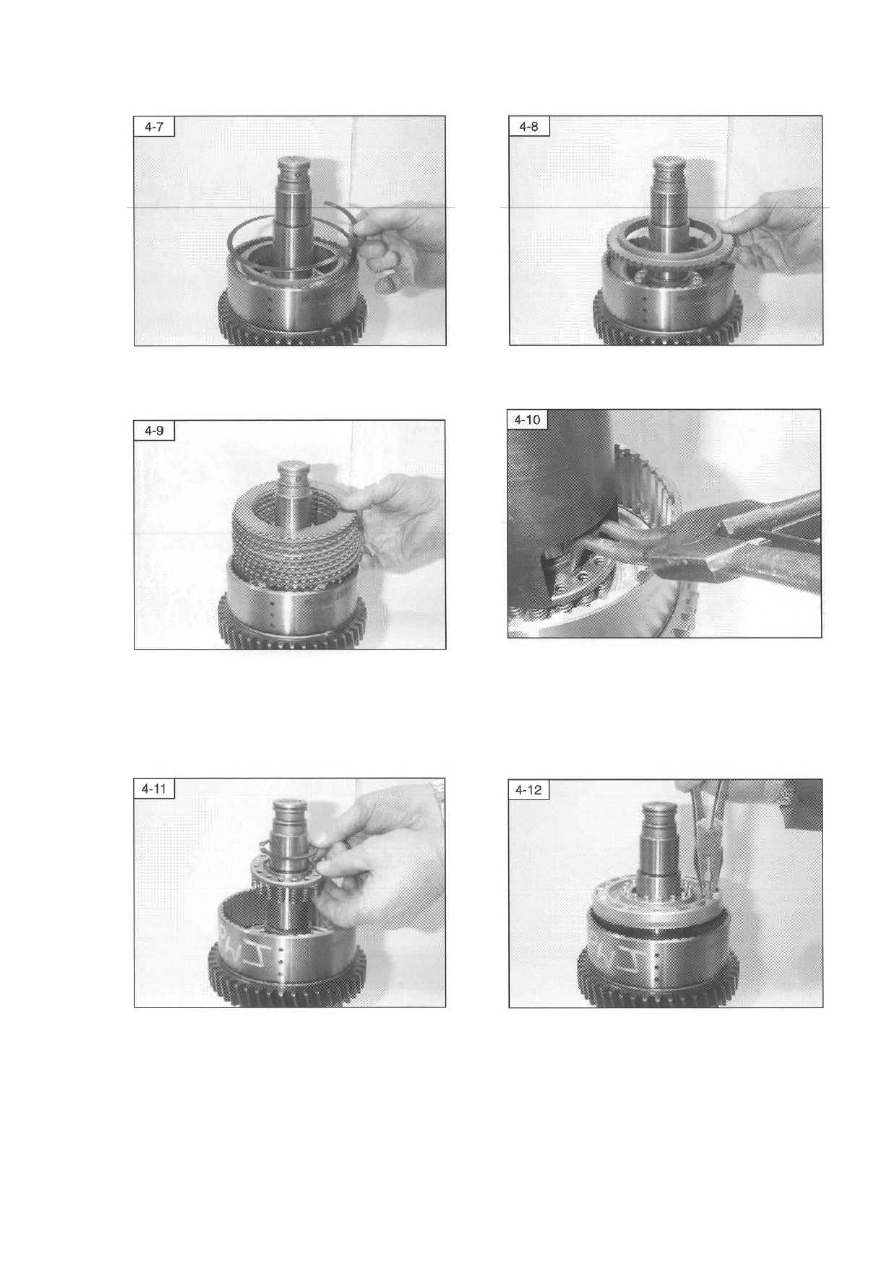

Снимите  спиральное  кольцо,  удерживающее
пакет муфт.



Снимите  пластину,  удерживающую  пакет
муфт.











Снимите пакет муфт.

Используя  подходящий  инструмент,  сожмите
пружину поршня и освободите разрезное пру-
жинное кольцо.
(Инструмент № 600746)









Снимите  разрезное  пружинное  кольцо  и  узел
пакета пружин.



Используя  щипцы,  как  показано  на  рисунке,
вытяните поршень из барабана.





43









Снимите  и  выбросьте  поршневые  уплотни-
тельные кольца и кольцевые уплотнения.



Переверните  вал  и  снимите  удерживающий
болт и шайбу.











Используя  соответствующий  съёмник  под-
шипников, снимите передний подшипник.
(Инструмент № 563392)



Снимите 2 ведущих зубчатых колеса, исполь-
зуя подходящие съёмники или пресс.
