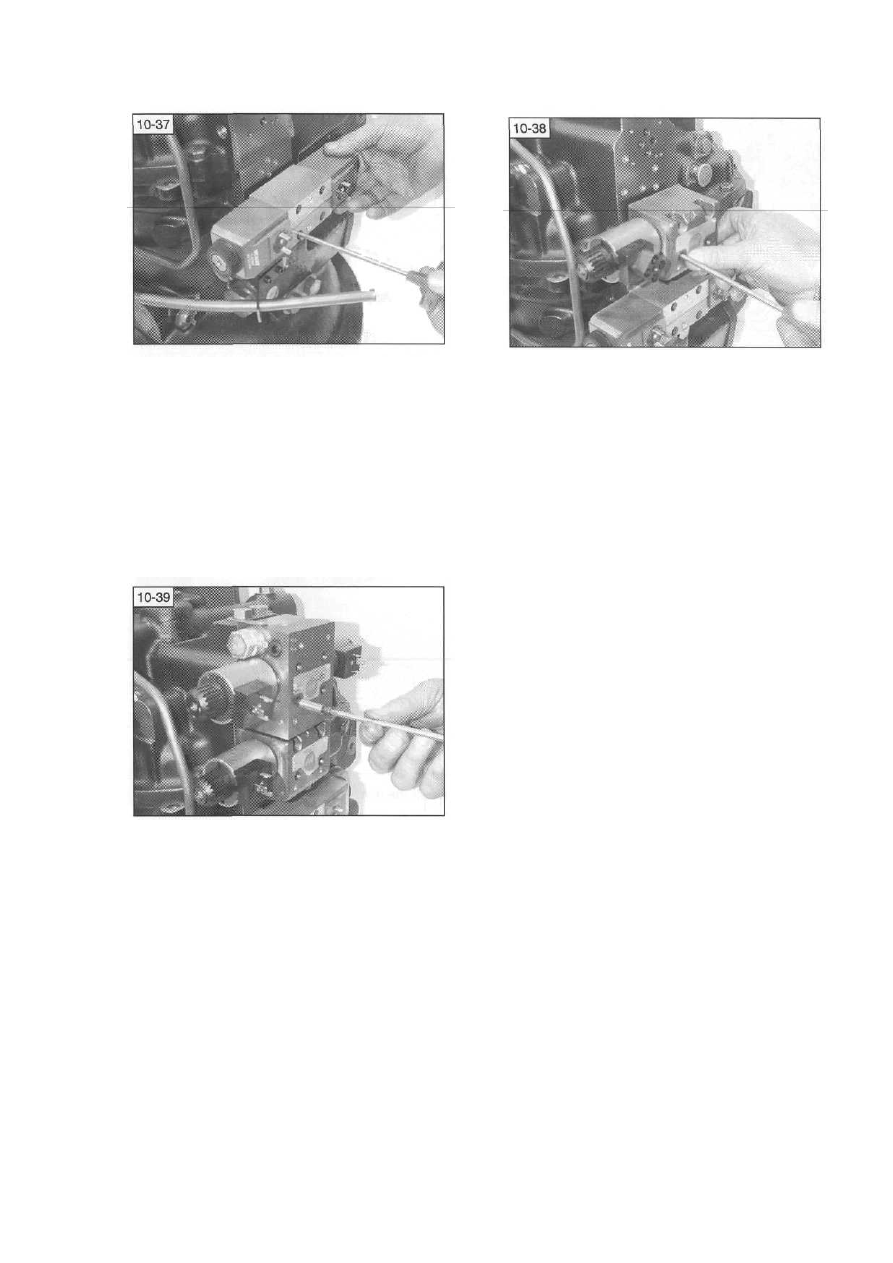

Обеспечьте,  чтобы 4 кольцевых  уплотнения
были  на  месте,  после  чего  установите  на  ме-
сто узел регулировочного клапана муфты 2-й
и 3-й  скорости  и  затяните 4 винта  с  колпач-
ками с приложением крутящего момента от 7
до 9 Нм.  Затем  установите 4 пластмассовых
колпачка в отверстия винтов с колпачками.
ПРИМЕЧАНИЕ:  Клапан  может  быть  уста-
новлен  только  в  одной  ориентации,  которая
определяется малым установочным штифтом.



Обеспечьте,  чтобы 4 кольцевых  уплотнения
были на месте, после чего установите на ме-
сто  узел  регулировочного  клапана  заднего
хода и затяните 4 винта с колпачками с при-
ложением  крутящего  момента  от 7 до 9 Нм.
Затем  установите 4 пластмассовых  колпачка
в отверстия винтов с колпачками.
ПРИМЕЧАНИЕ:  Клапан  может  быть  уста-
новлен  только  в  одной  ориентации,  которая
определяется малым установочным штифтом.











Обеспечьте,  чтобы 4 кольцевых  уплотнения
были  на  месте,  после  чего  установите  на  ме-
сто  узел  регулировочного  клапана  переднего
хода  и  затяните 4 винта  с колпачками  с при-
ложением  крутящего  момента  от 7 до 9 Нм.
Затем установите 4 пластмассовых колпачка в
отверстия винтов с колпачками.
ПРИМЕЧАНИЕ:  Клапан  может  быть  уста-
новлен  только  в  одной  ориентации,  которая
определяется малым установочным штифтом.









61



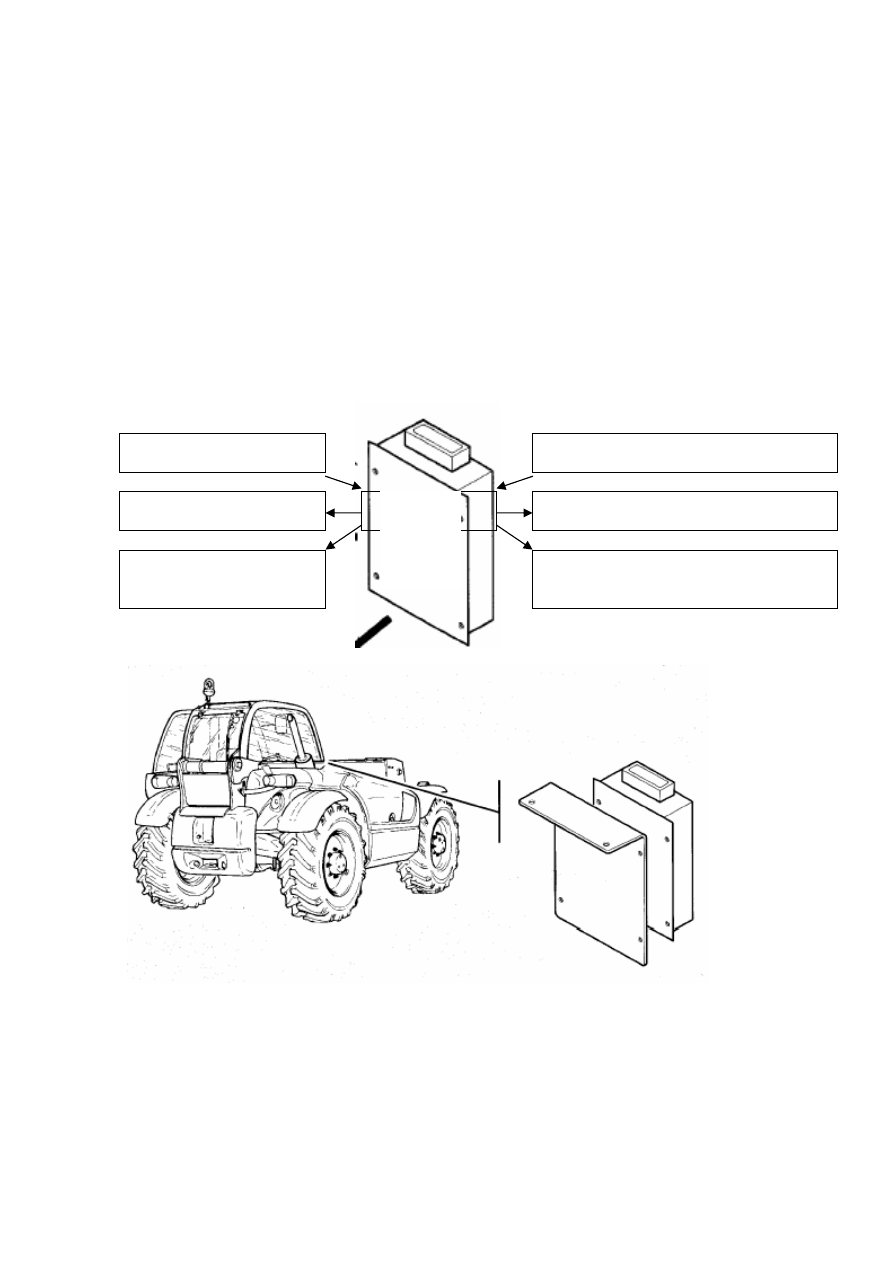

ЭЛЕКТРИЧЕСКАЯ СХЕМА


А – Электронный блок управления

Электронный блок управления осуществляет управление трансмиссией. Он управляет некоторыми
функциями коробки передач:

•  переключением передач,

•  функцией включения пониженной передачи,

•  диагностикой жгутов, ведущих к электромагнитным клапанам,

•  диагностикой входов.


Этот блок расположен в кабине спереди-справа от водителя.

Процесс работы электронного блока управления:

(Схема)


Информация от рычага

инвертора







Информация от датчика скорости











Выход на дисплей панели

управления







Информация, поступающая от отключе-

ния стояночного тормоза/трансмиссии











Питание электромагнит-

ного клапана







Информация, поступающая от переклю-

чателя скорости гусеничного хода (ско-

рость на 5-й передаче)

Элек-
тронный
блок
управле-
ния









62

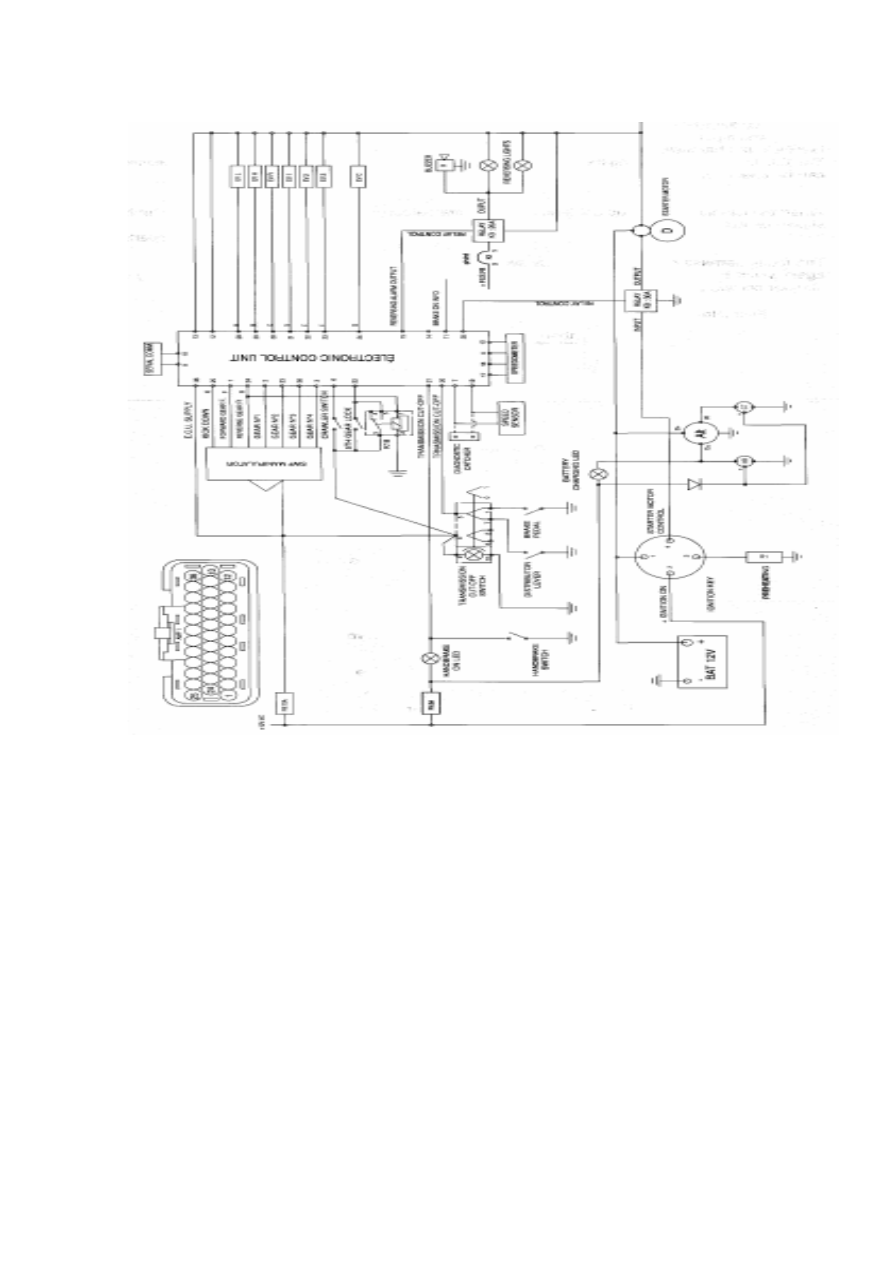

В – Схема проводки
(MLT – 120 LSU переключение передачи при не выключенном сцеплении, серия В-Е2)



AMP 1 = Усилитель 1
SWF MANIPULATOR = Манипулятор SWF
E.C.U. SUPPLY = Питание электронного блока управления
KICK DOWN = Переключение на пониженную передачу
FORWARD GEAR = Передача движения вперёд
REVERSE GEAR = Передача движения назад
GEAR No.1, 2, 3, 4 = Передача № 1, 2, 3, 4
CRAWLER SWITCH = Переключатель гусеничного хода
5

TH

 GEAR LOCK = Фиксатор 5-й передачи

TRANSMISSION CUT-OFF = Выключение трансмиссии
SERIAL COMM = Последовательная связь
ELECTRONIC CONTROL UNIT = Электронный блок управления
REVERSING ALARM OUTPUT = Выход сигнализации заднего хода
BRAKE ON INFO = Информация о приведении в действие тормозной системы
HANDBRAKE ON LED = Светодиод приведения в действие стояночного тормоза
HANDBRAKE SWITCH = Выключатель стояночного тормоза
TRANSMISSION CUT-OFF SWITCH = Выключатель трансмиссии
DISTRIBUTOR LEVER = Рычаг распределителя

INPUT = Вход
RELAY = Реле
OUTPUT = Выход
REVERSING LIGHTS = Фонари заднего хода
BAT 12 V = Батарея 12 В
IGNITION ON = Зажигание включено
IGNITION KEY = Замок зажигания
PREHEATING = Подогрев
STARTER MOTOR CONTROL = Управление  двигателем
стартера
STARTER MOTOR = Двигатель стартера




BRAKE PEDAL = Педаль тормоза
BATTERY CHARGING LED = Светодиод зарядки батареи
DIAGNOSTIC CATCHER = Приёмник диагностики
SPEED SENSOR = Датчик скорости
SPEEDOMETER = Спидометр
RELAY CONTROL = Управление реле
BUZZER = Зуммер
shint = наверное, шунт?



63

С – Процедура проверки электронного блока управления


При  включении  зажигания  электронный  блок  управления  проверяет  выходные  жгуты  (от  элек-
тронного блока управления к электромагнитным клапанам) и входные жгуты (от рычага инвертора
до электронного блока управления) на наличие коротких замыканий и разрывов в жгутах.

Электронный блок управления начинает с проверки выходных жгутов и, если проверка проходит
успешно, могут проверяться входные жгуты.

Выходной жгут электронного блока управления

Если при включении зажигания никаких проблем в жгутах обнаружено не будет, на дисплее пока-
зывается буква «n», соответствующая нейтральному положению рычага инвертора.
Если  на  выходе  имеет  место  неисправность,  дисплей  показывает  букву  «Е» (error = ошибка)  на
протяжении двух секунд, после чего возвращается к букве «n».
Неисправный жгут может быть распознан выключением зажигания, а затем повторным его вклю-
чением  при  нажатии  кнопки  переключения  на  пониженную  передачу. Затем  дисплей  показывает
букву «Е», за которой будет идти число, соответствующее неисправному жгуту.

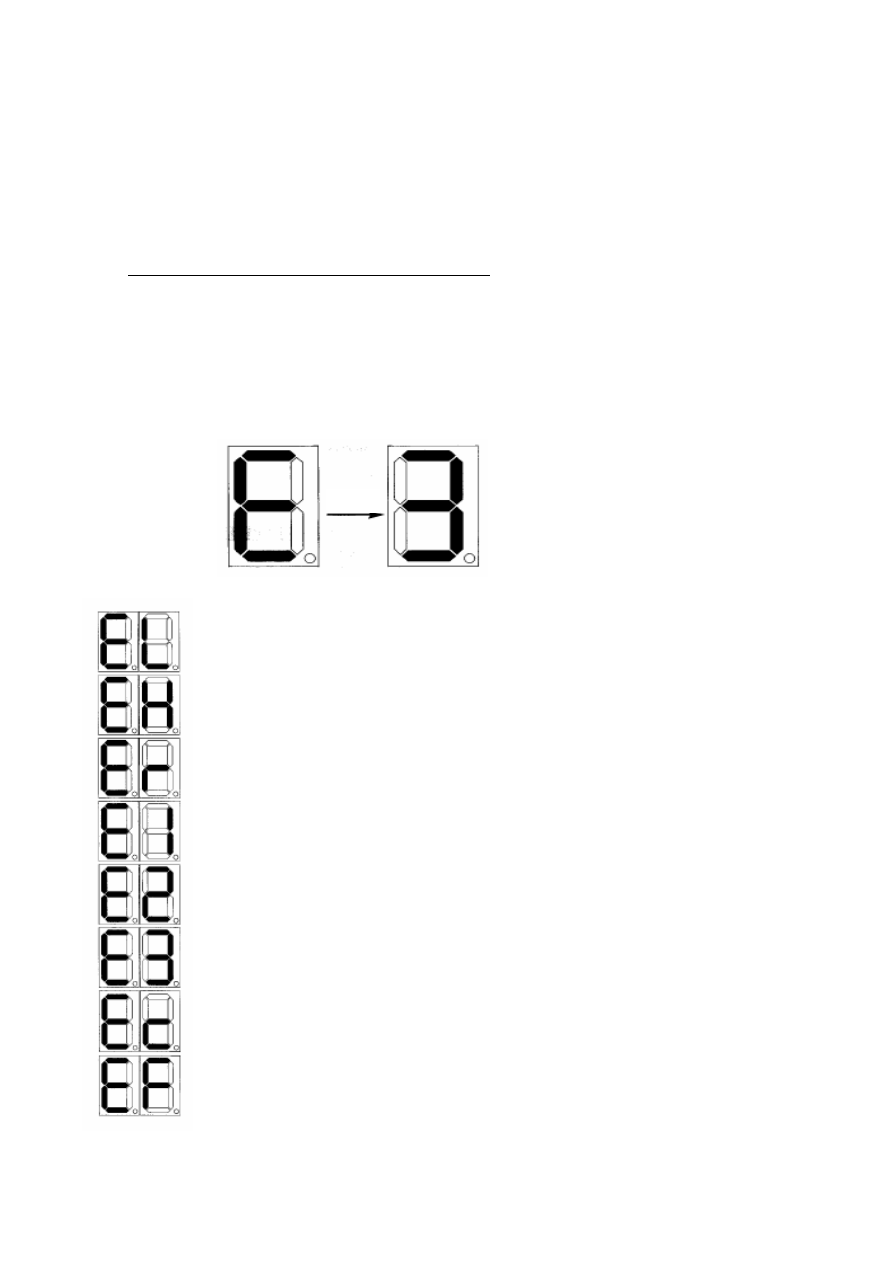

Пример:







затем







Коды ошибок на выходном жгуте


E L

- Неисправность в электромагнитном клапане движения вперёд с малой скоростью FL

E H


- Неисправность в электромагнитном клапане движения вперёд с высокой скоростью FH

E r


- Неисправность в электромагнитном клапане передачи заднего хода

E 1



- Неисправность в электромагнитном клапане 1-й передачи

E 2


- Неисправность в электромагнитном клапане 2-й передачи

E 3



-Неисправность в электромагнитном клапане 3-й передачи

E c


- Неисправность в электромагнитном клапане гусеничного хода

E F


- Неисправность в микропроцессоре
