Погрузчик B160 Loader. Руководство по эксплуатации - часть 10

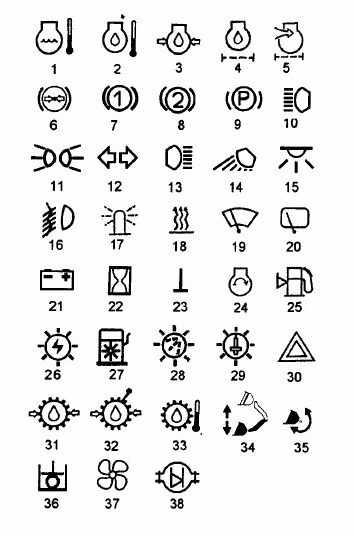

Рис. 1.12- Символы 1- температура охлаждающей жидкости двигателя; 2- температура масла в двигателе; 3- давление масла в двигателе; 4- засоренность масляного фильтра двигателя; 5- засоренность воздушного фильтра; 6- давление воздуха в системе привода тормозов; 7,8- минимальное давление воздуха в ресиверах; 9- стояночный тормоз; 10- дальний свет фар; 11- габаритные фонари; 12- сигналы поворота; 13- задние фары; 14- фары рабочего освещения; 15- освещение кабины; 16- противотуманные фары; 17- проблесковый маяк; 18-отопитель кабины; 19,20- передний, задний стеклоочиститель; 21- зарядка аккумуляторных батарей; 22-счетчик моточасов; 23- выключатель "массы”; 24- пуск двигателя; 25- уровень топлива; 26- насосный агрегат предпускового подогревателя; 27- нагрев топлива предпускового подогревателя двигателя; 28- подача топлива в горелку предпускового подогревателя; 29- свеча зажигания подогревателя; 30- аварийный сигнал; 31- давление масла в гидротрансформаторе; 32- давление масла в главной магистрали гидросистемы ГМП; 33- температура масла в гидротрансформаторе; 34- управление стрелой; 35- управление ковшом; 36- блокировка управления рабочим оборудованием; 37- вентилятор кабины; 38- уровень тормозной жидкости в тормозном сервоцилиндре

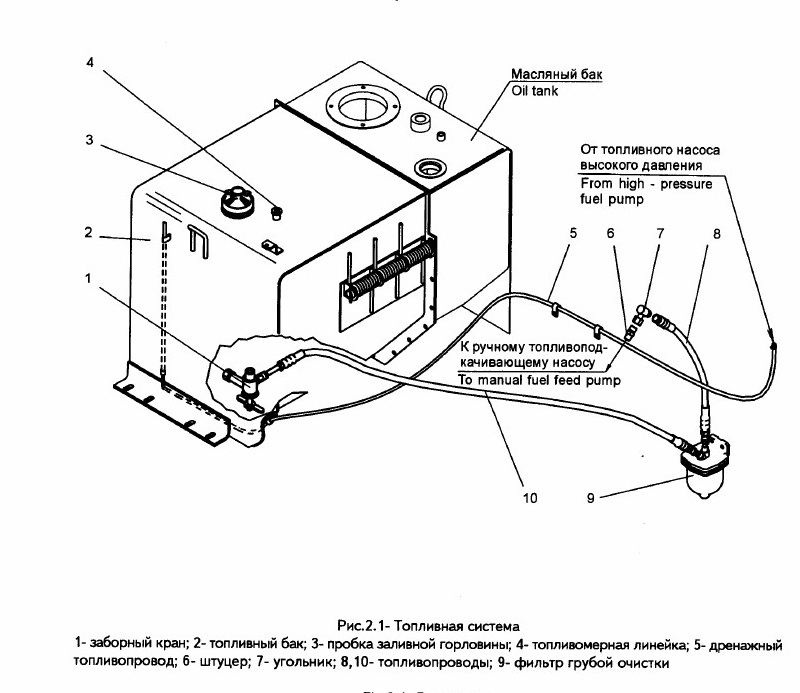

Рис.2.1- Топливная система 1- заборный кран; 2- топливный бак; 3- пробка заливной горловины; 4- топливомерная линейка; 5- дренажный топливопровод; 6- штуцер; 7- угольник; 8,10- топливопроводы; 9- фильтр грубой очистки

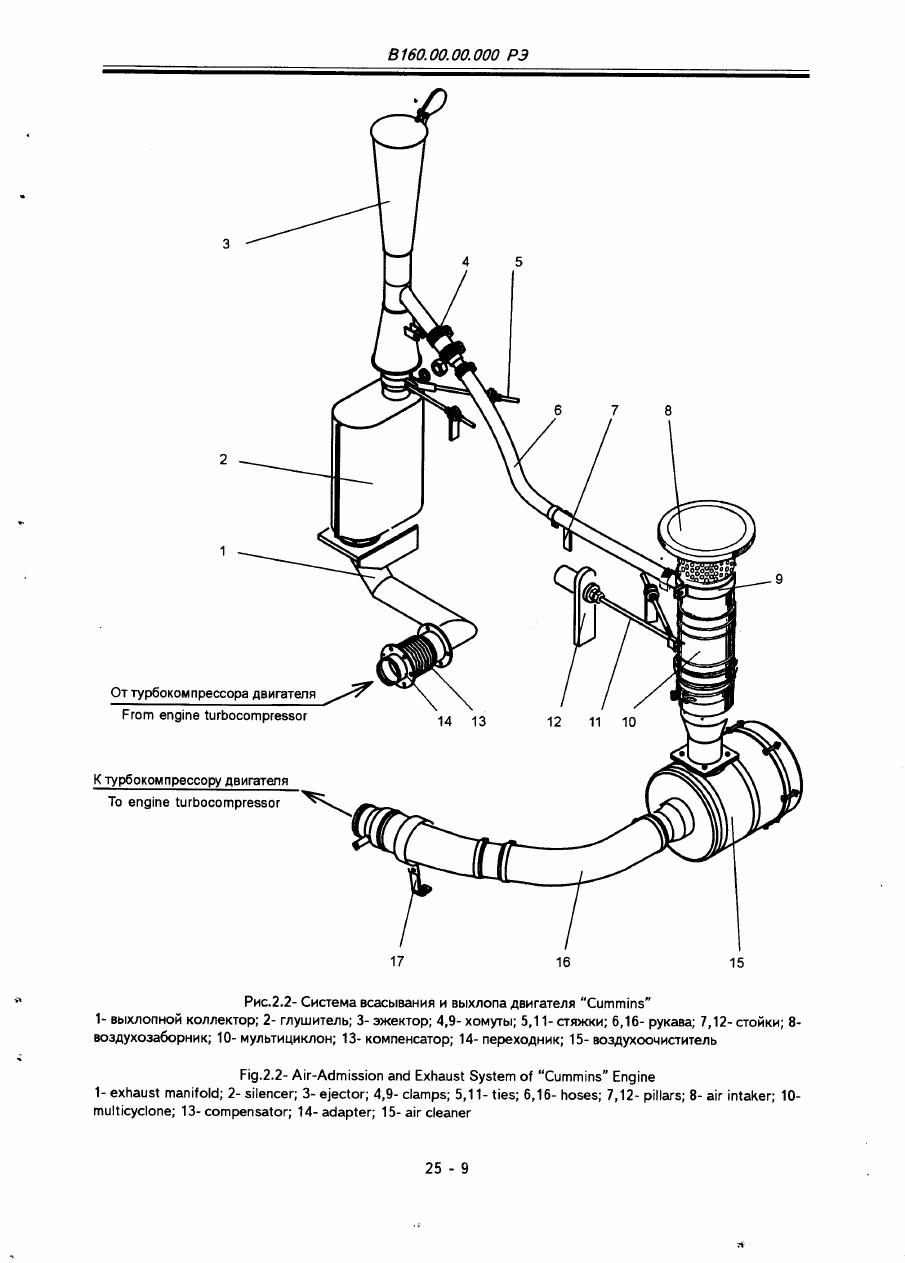

Рис.2.2- Система всасывания и выхлопа двигателя "Cummins'’

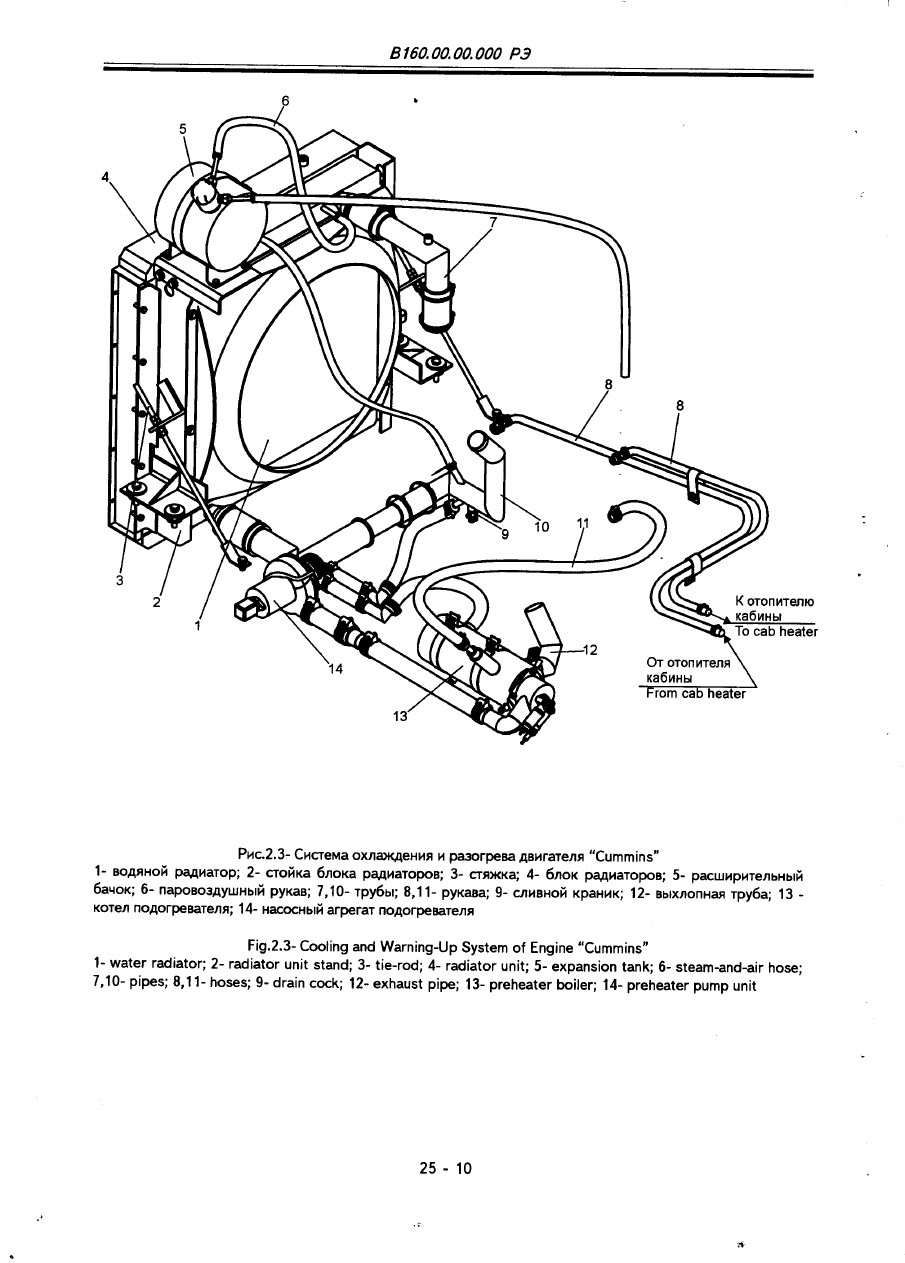

Рис.2.3- Система охлаждения и разогрева двигателя "Cummins"

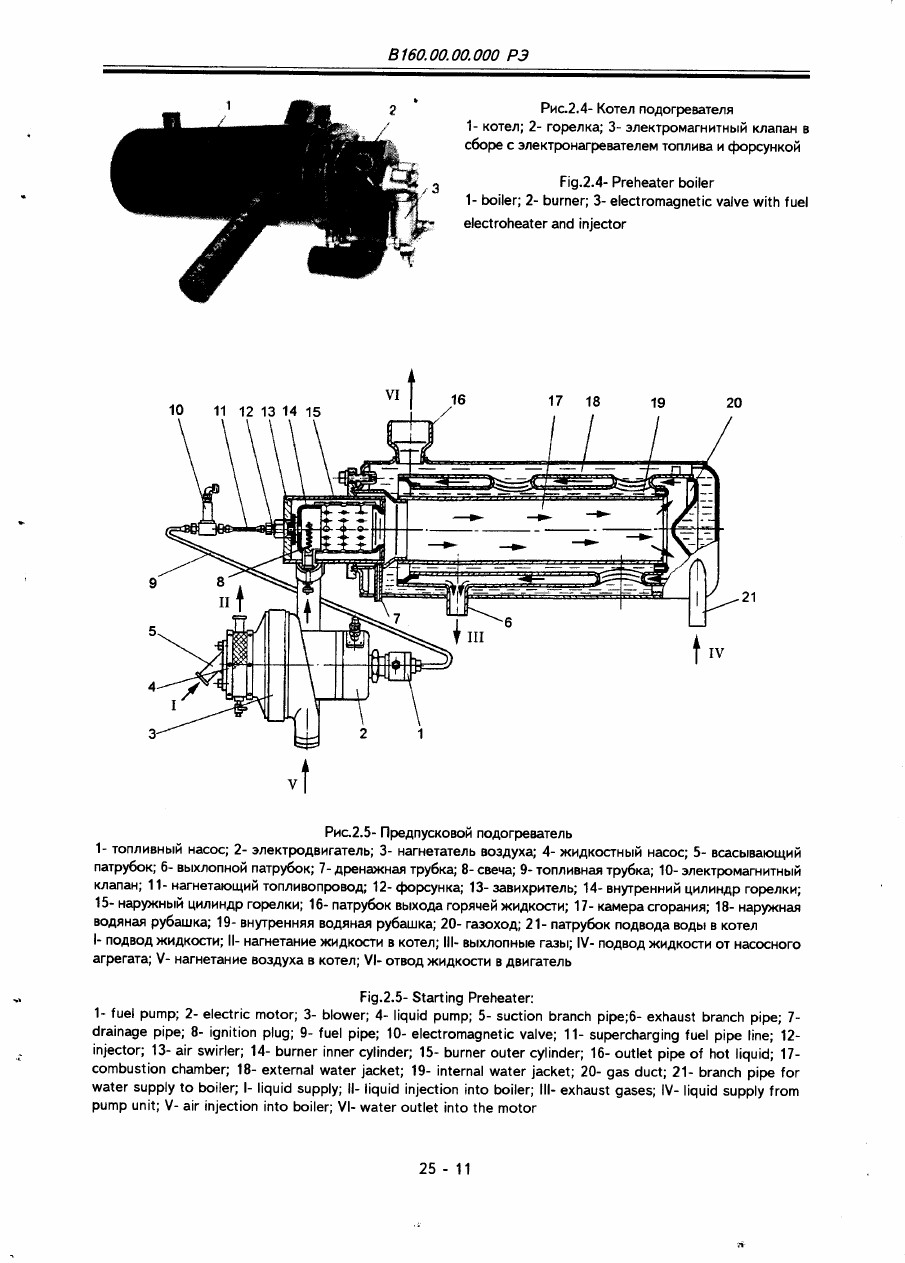

Рис.2.4- Котел подогревателя 1- котел; 2- горелка; 3- электромагнитный клапан в сборе с электронагревателем топлива и форсункой

Рис.2.5- Предпусковой подогреватель

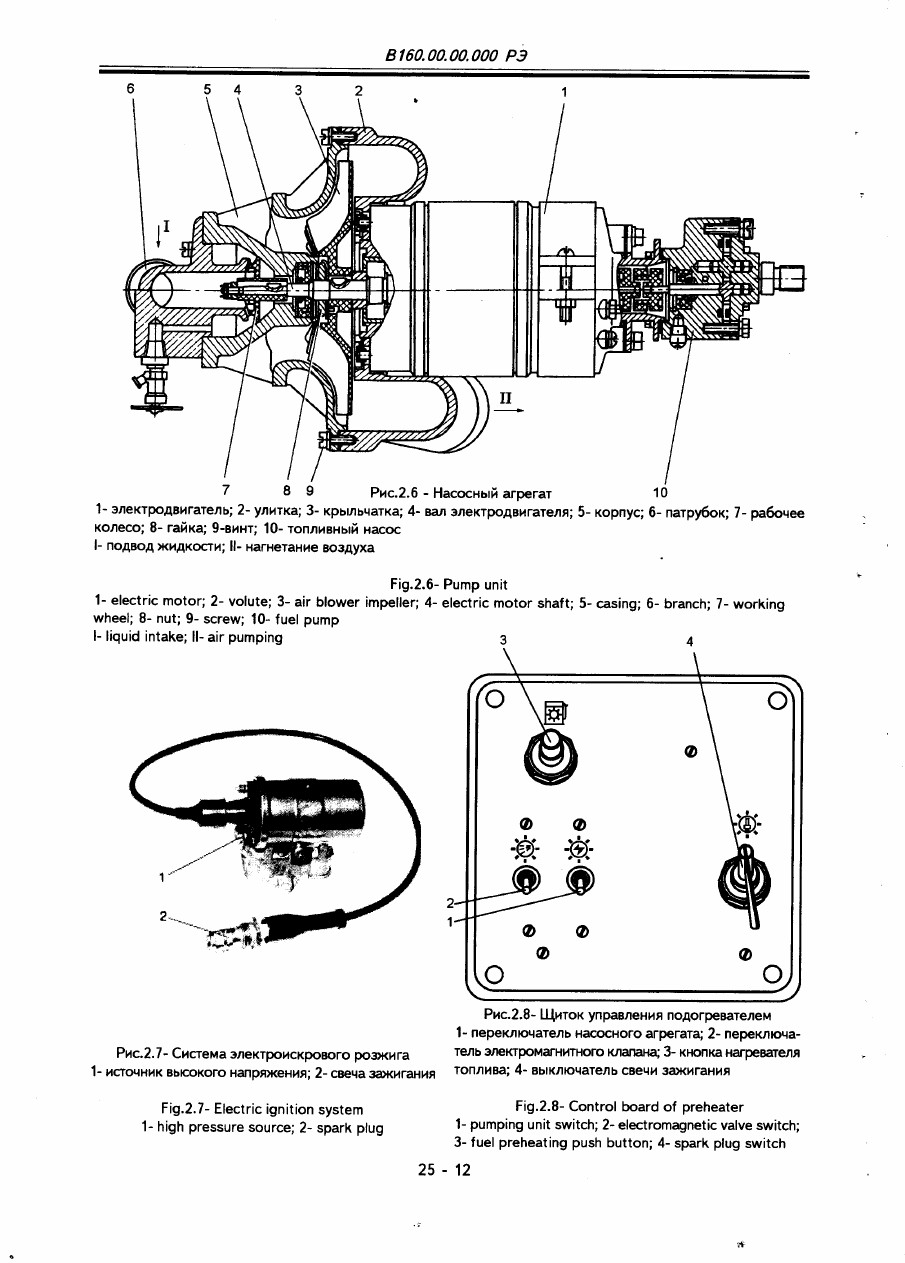

Рис.2.6 - Насосный агрегат

Рис.2.7- Система электроискрового розжига 1- источник высокого напряжения; 2- свеча зажигания

Рис.2.8- Щиток управления подогревателем

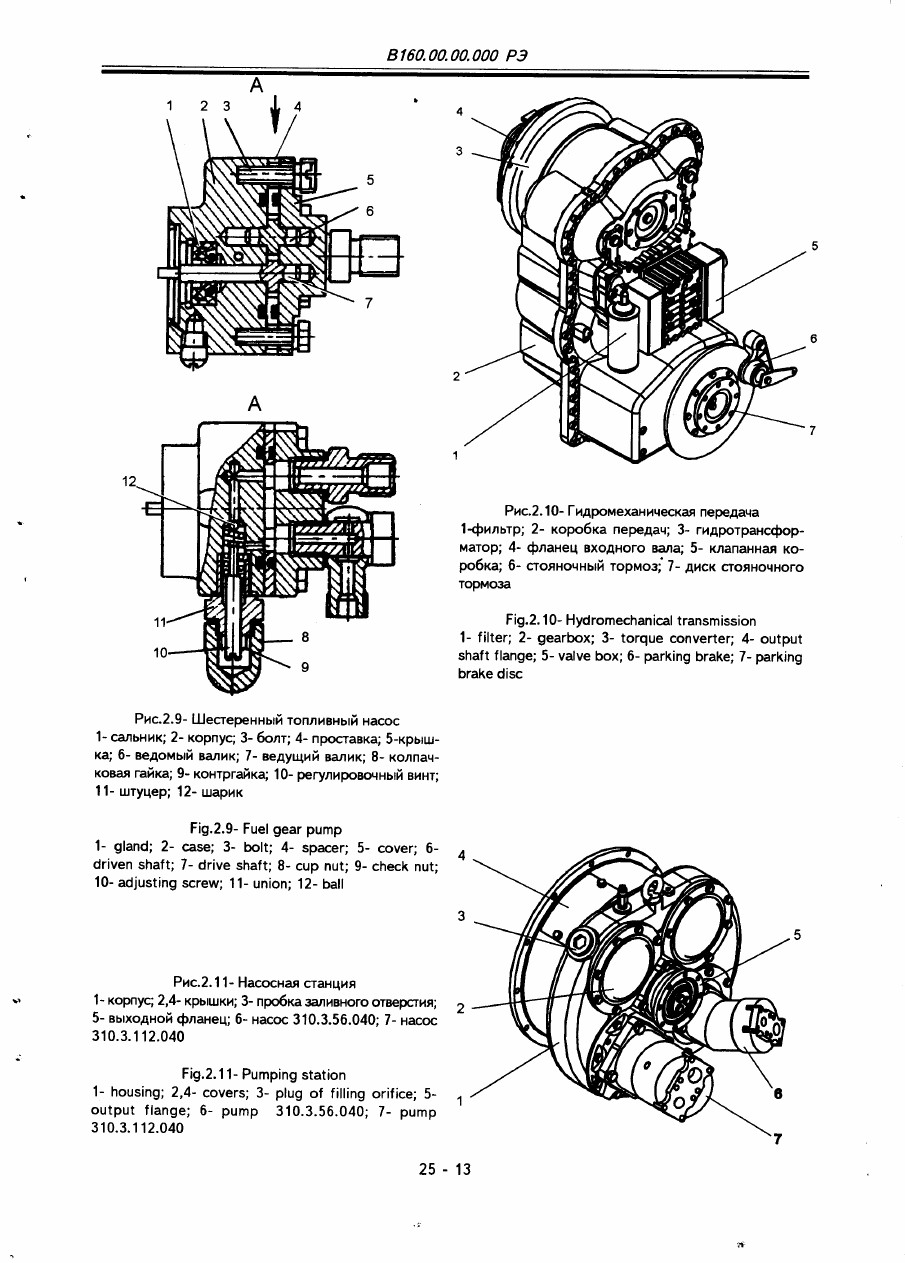

Рис.2.9- Шестеренный топливный насос

Рис.2.10- Гидромеханическая передача

Рис.2.11 Насосная станция 1

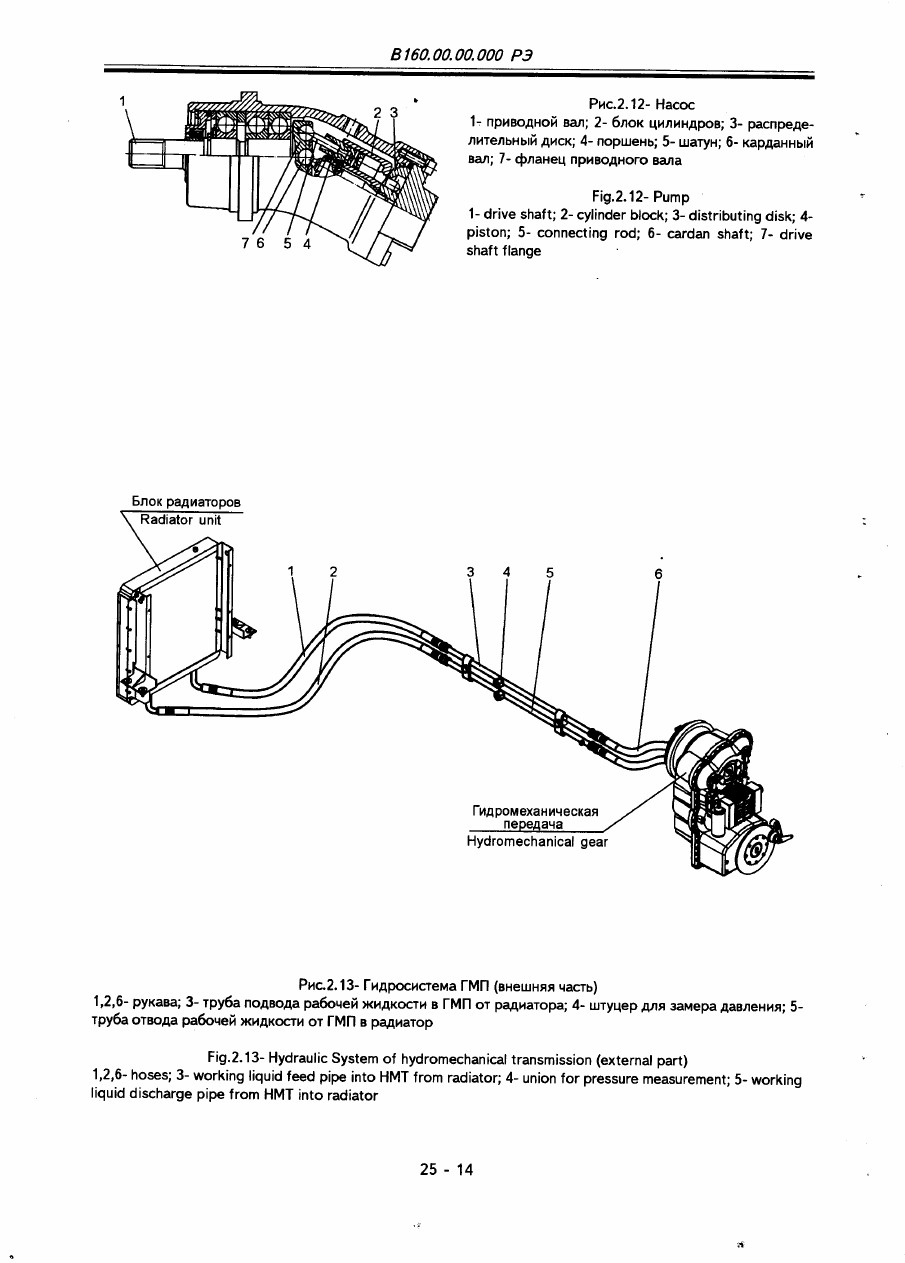

Рис.2.12- Насос

Рис.2.13- Гидросистема ГМП (внешняя часть)

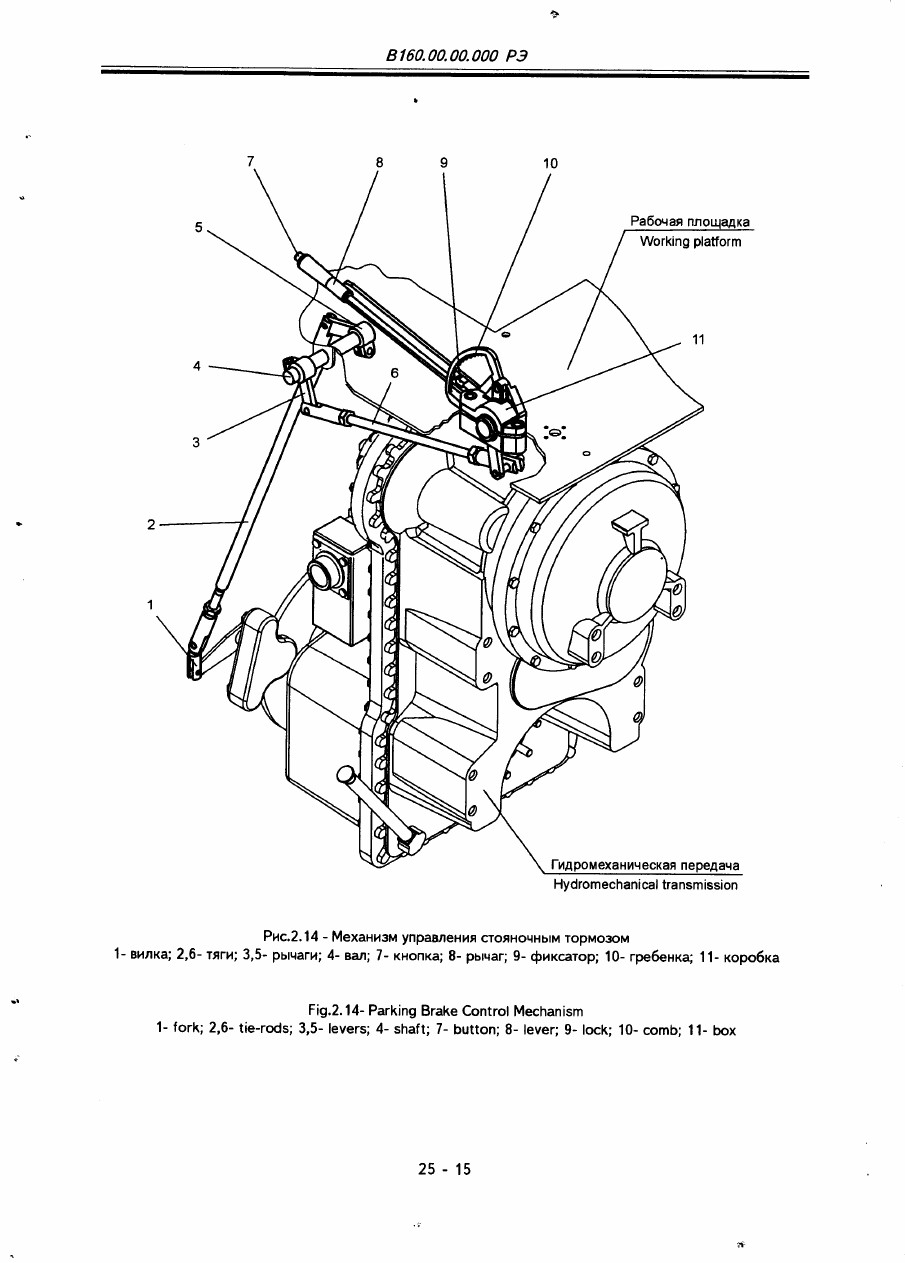

Рис.2.14 - Механизм управления стояночным тормозом 1- вилка; 2,6- тяги; 3,5- рычаги; 4- вал; 7- кнопка; 8- рычаг; 9- фиксатор; 10- гребенка; 11- коробка

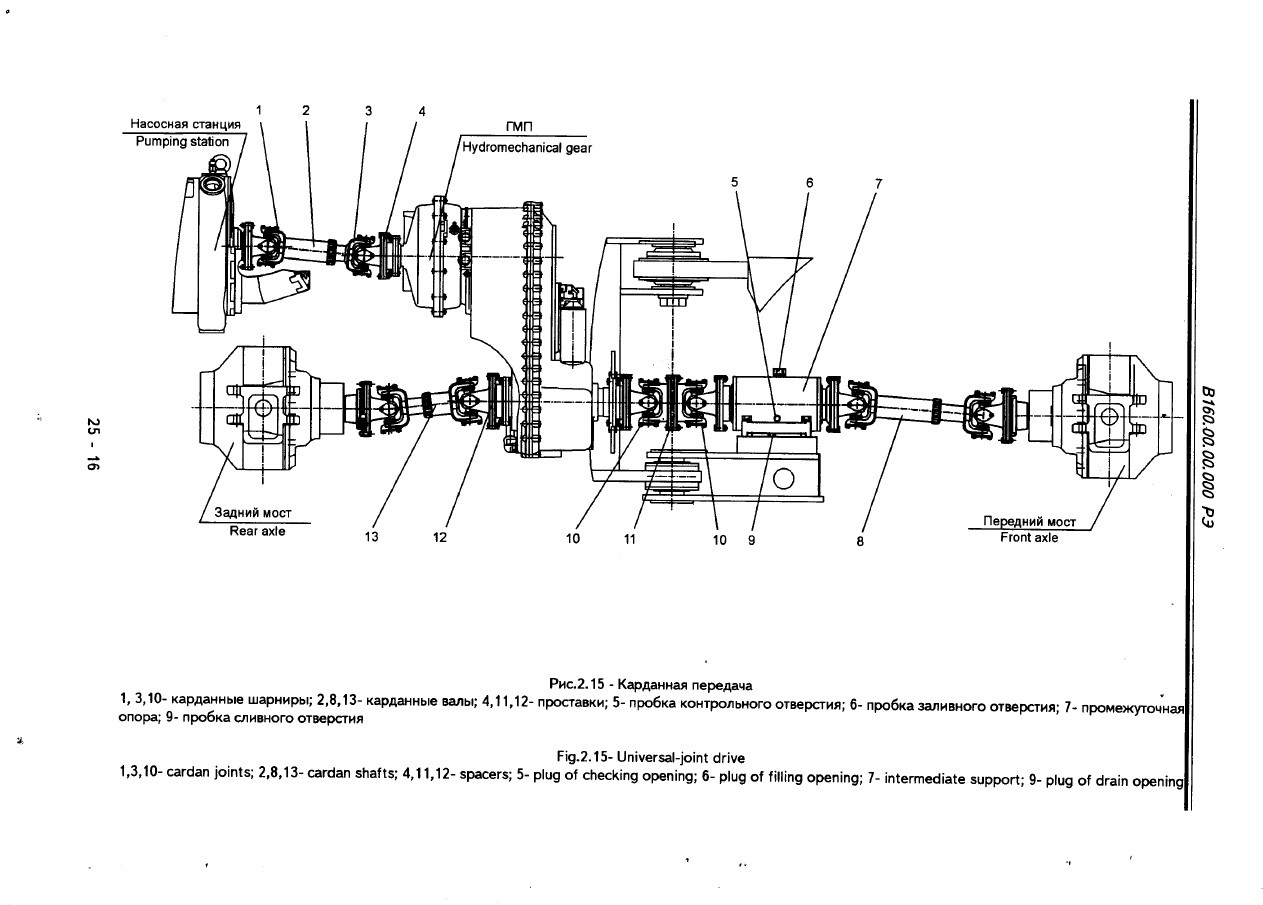

Рис.2.15 - Карданная передача

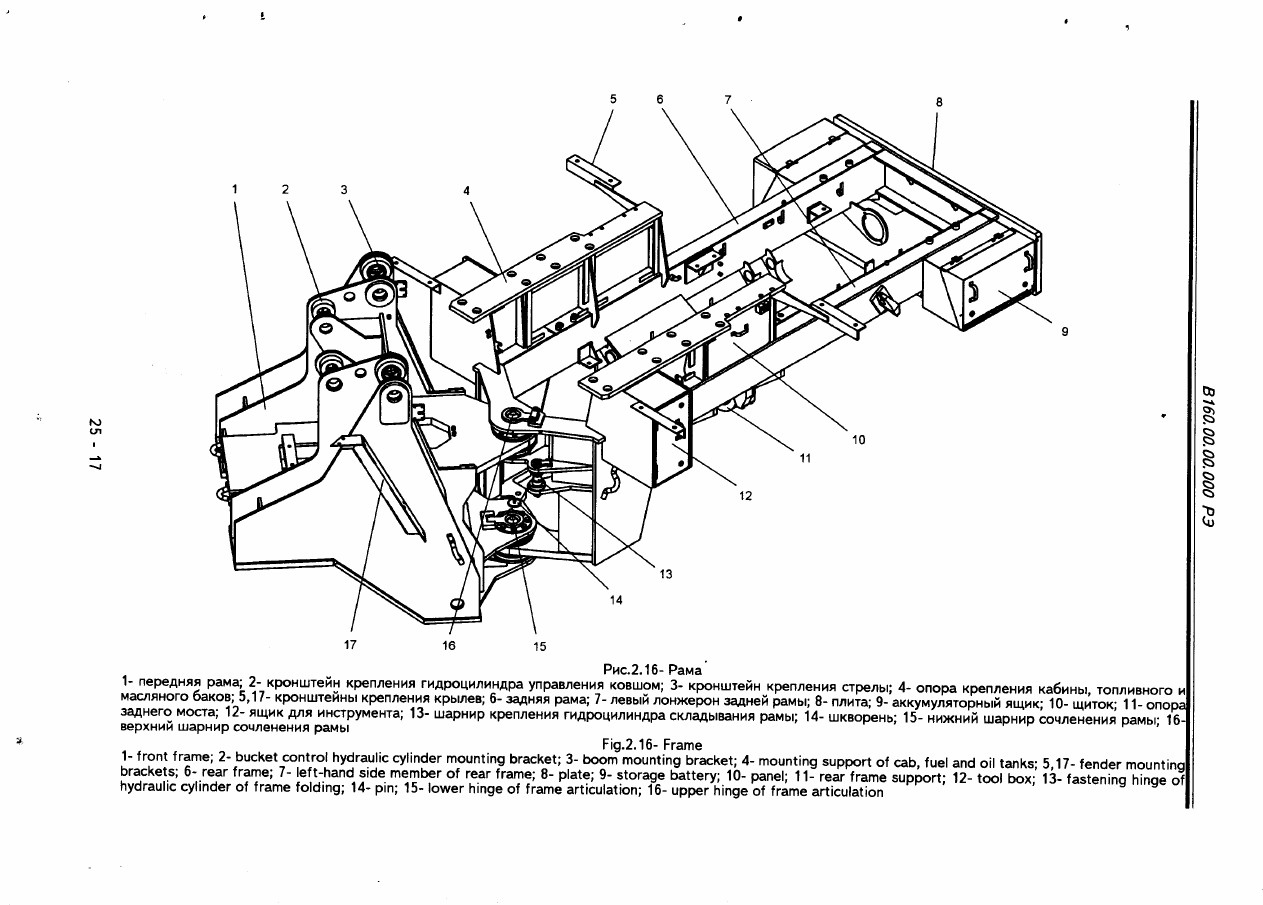

Рис.2.16- Рама

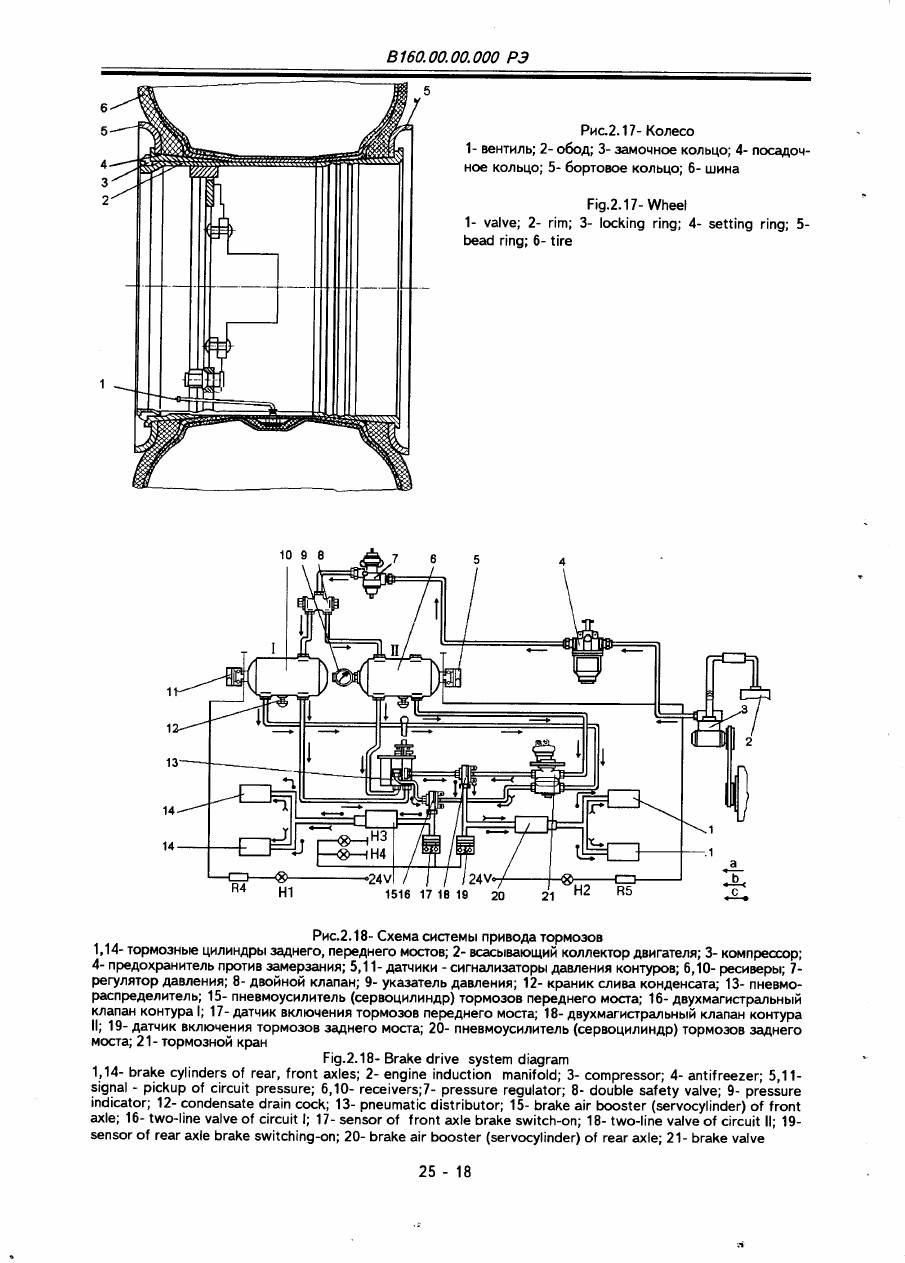

Рис.2.18- Схема системы привода тормозов

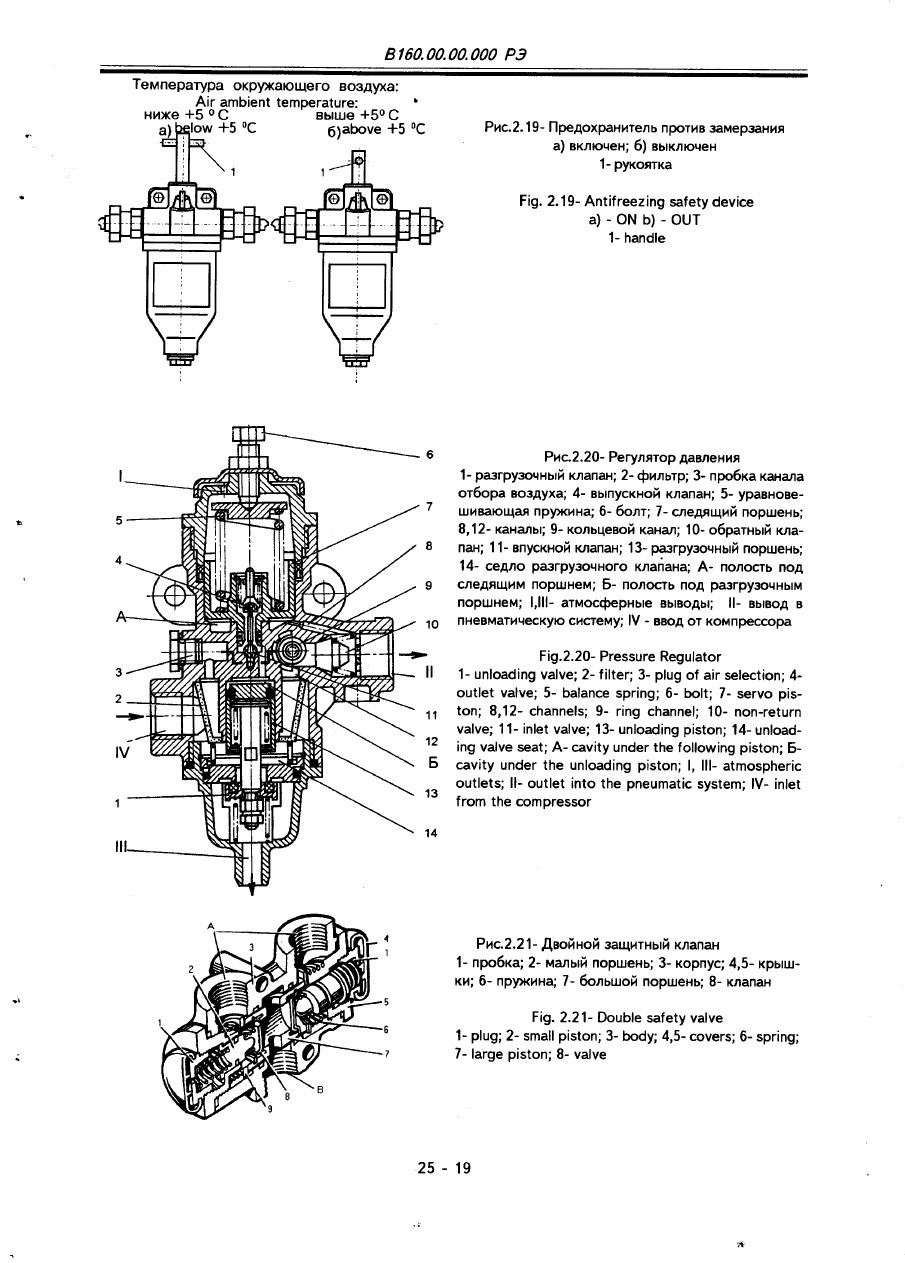

Рис.2.19- Предохранитель против замерзания а) включен; б) выключен 1- рукоятка

Рис.2.20- Регулятор давления

Рис.2.21- Двойной защитный клапан

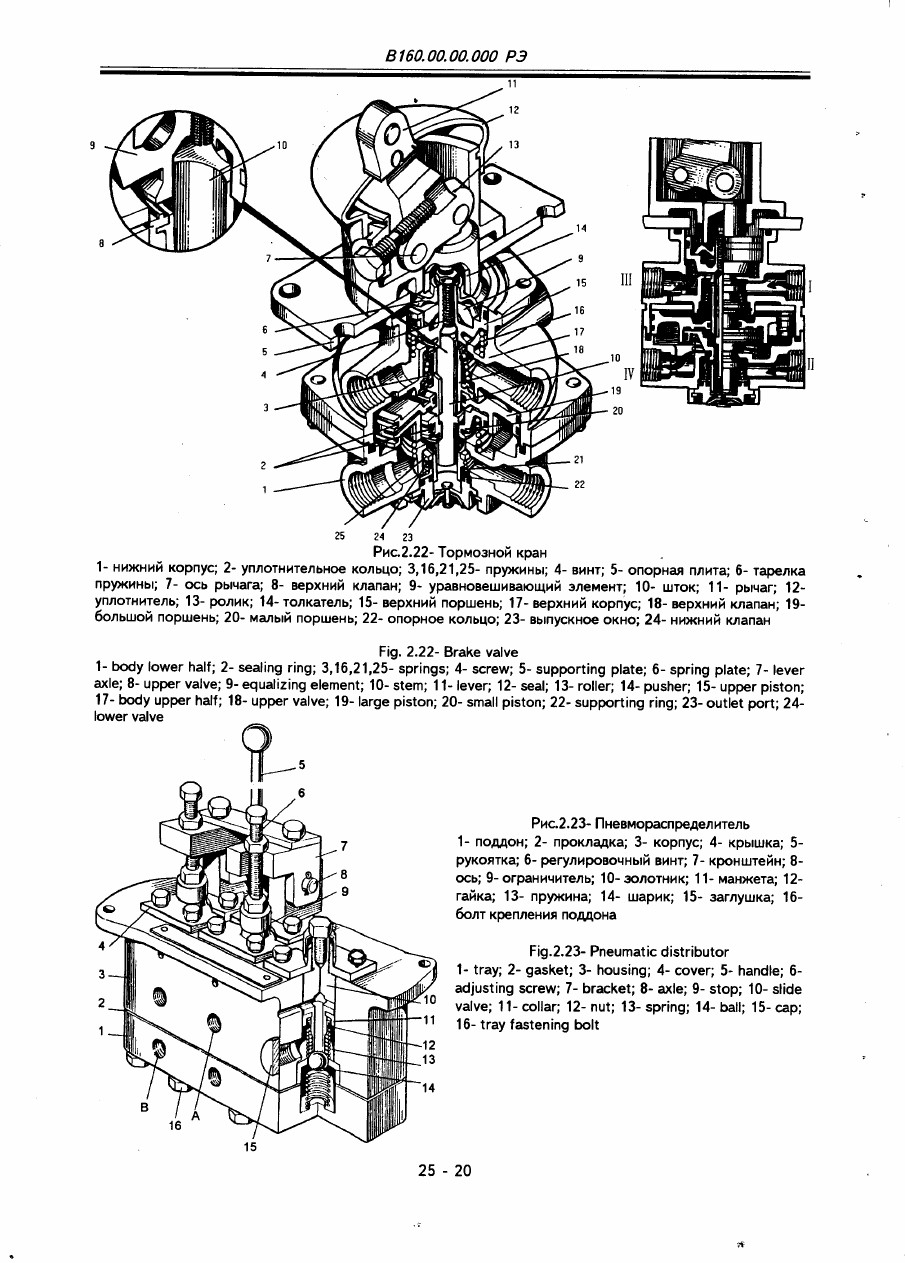

Рис.2.22- Тормозной кран

Рис.2.23- Пневмораспределитель

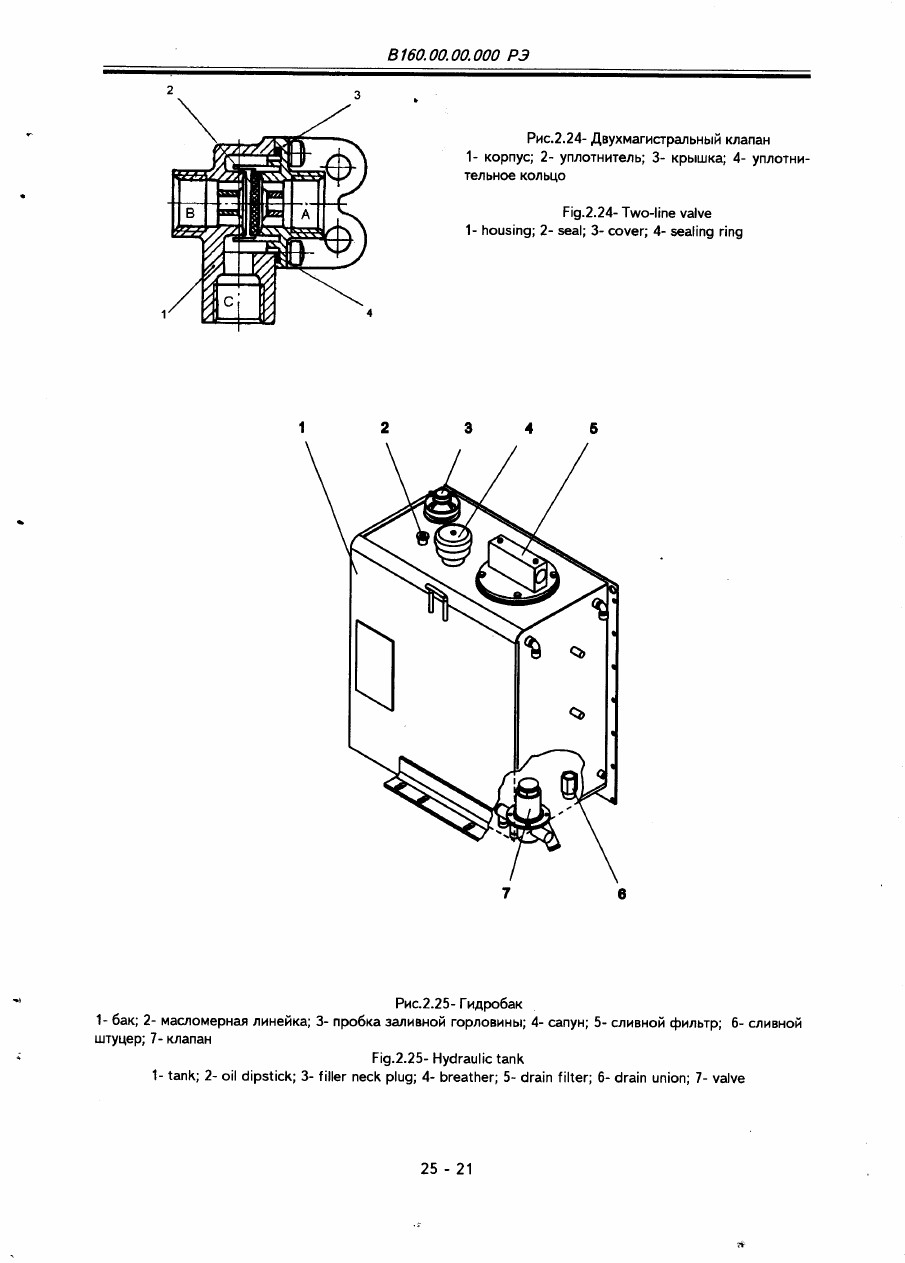

Рис 2.25 Гидробак

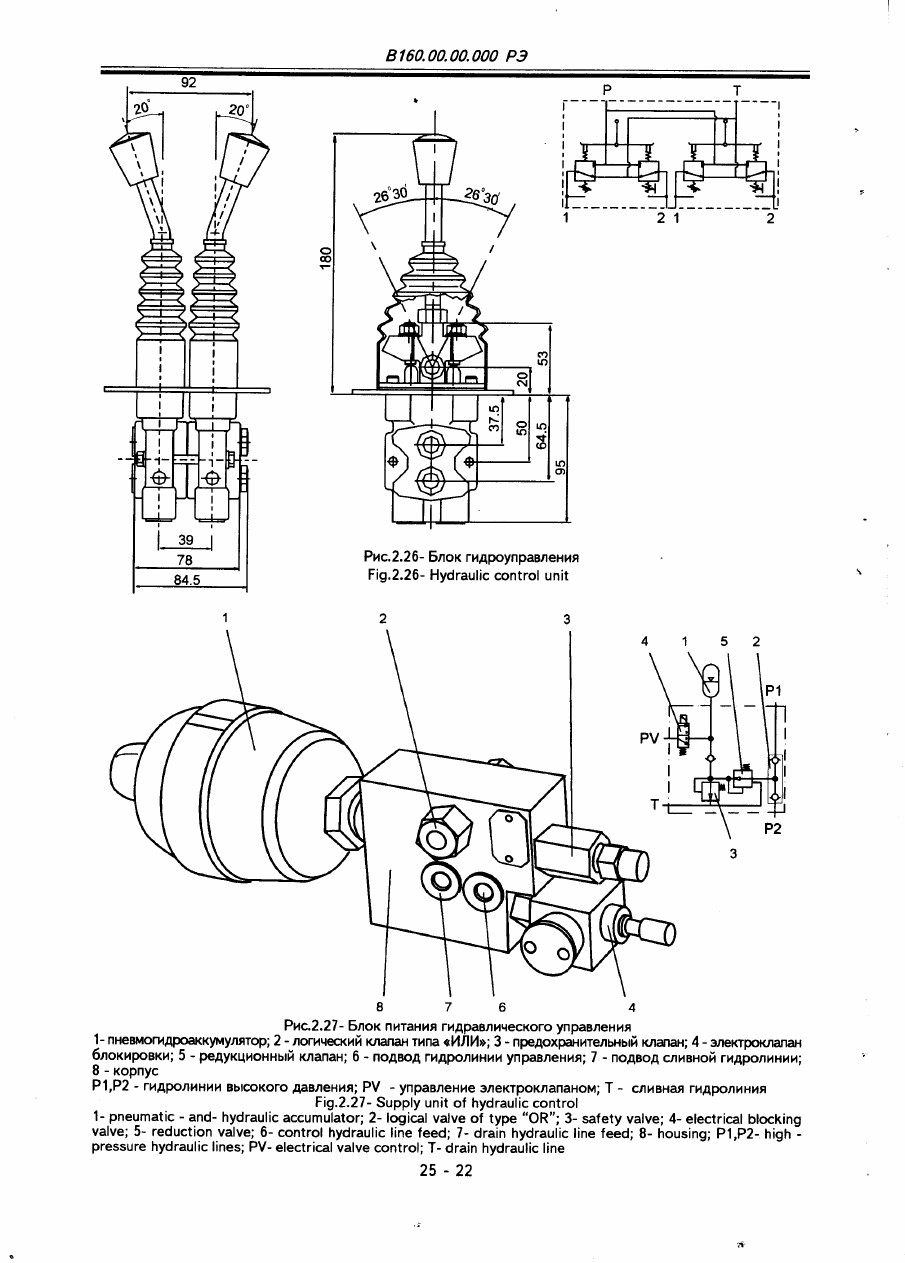

Рис.2.27- Блок питания гидравлического управления
