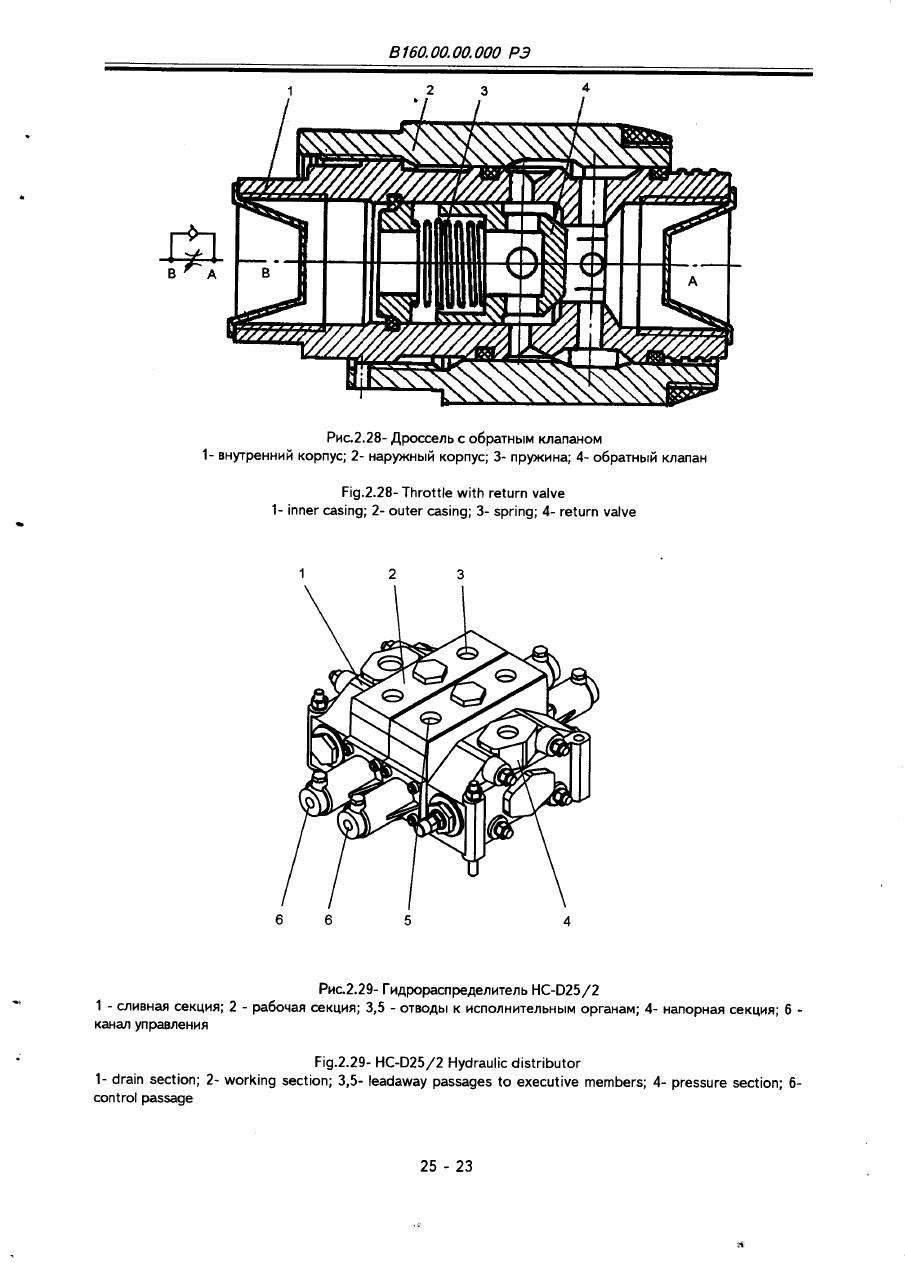

Рис.2.28- Дроссель с обратным клапаном

Рис.2.29- Гидрораспределитель HC-D25/2

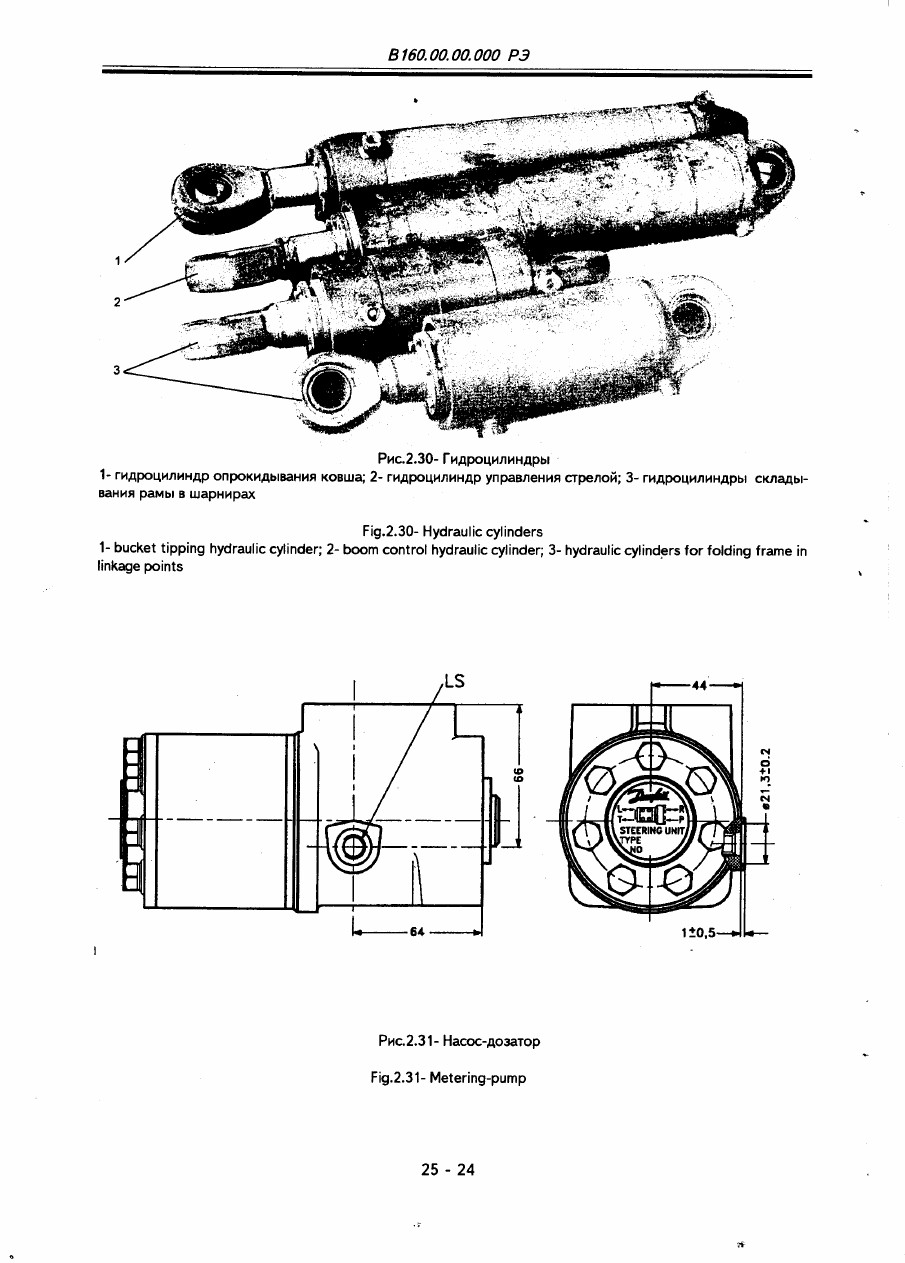

Рис.2.30- Гидроцилиндры

Рис. 2.31 - Насос-дозатор

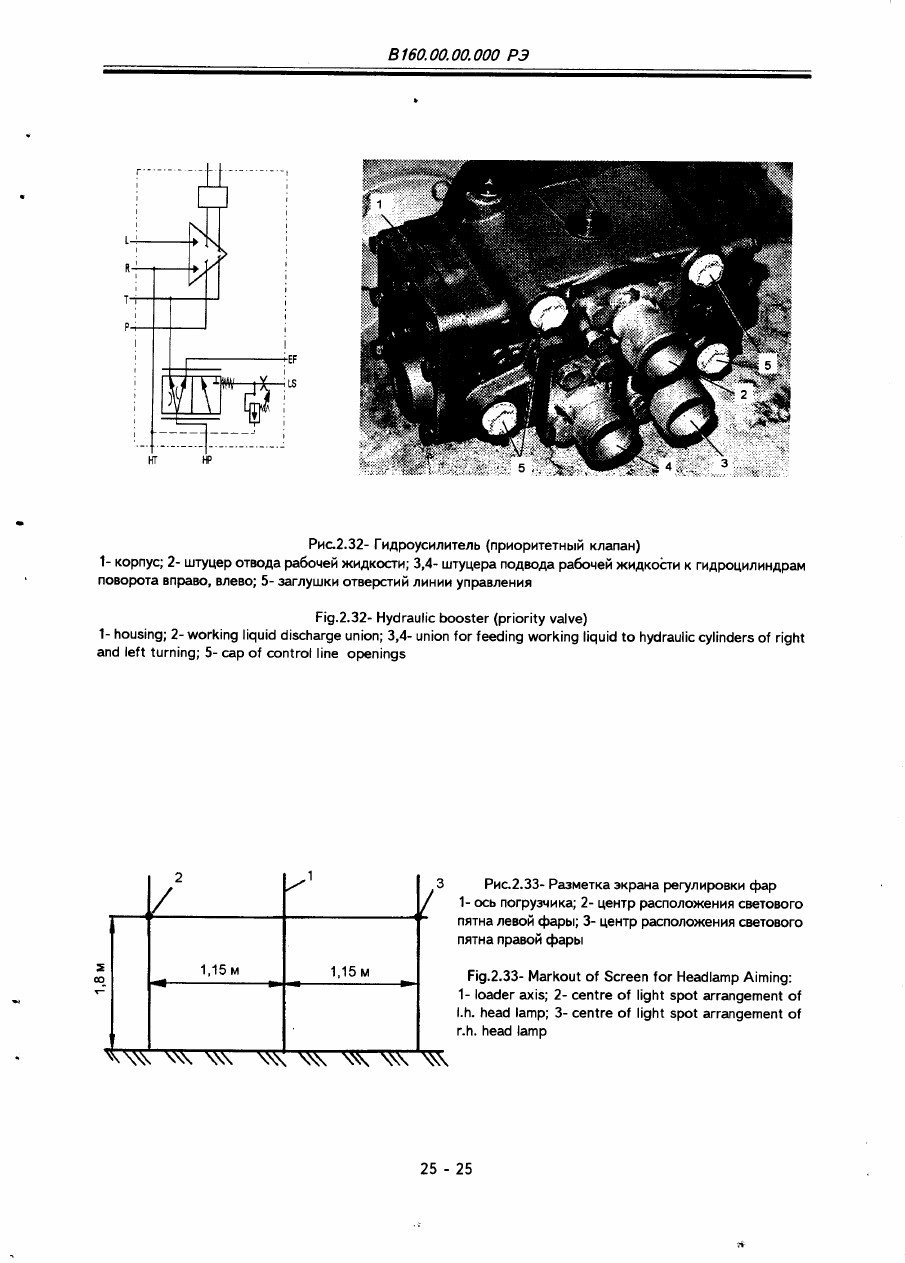

Рис.2.32- Гидроусилитель (приоритетный клапан)

Рис.2.33- Разметка экрана регулировки фар

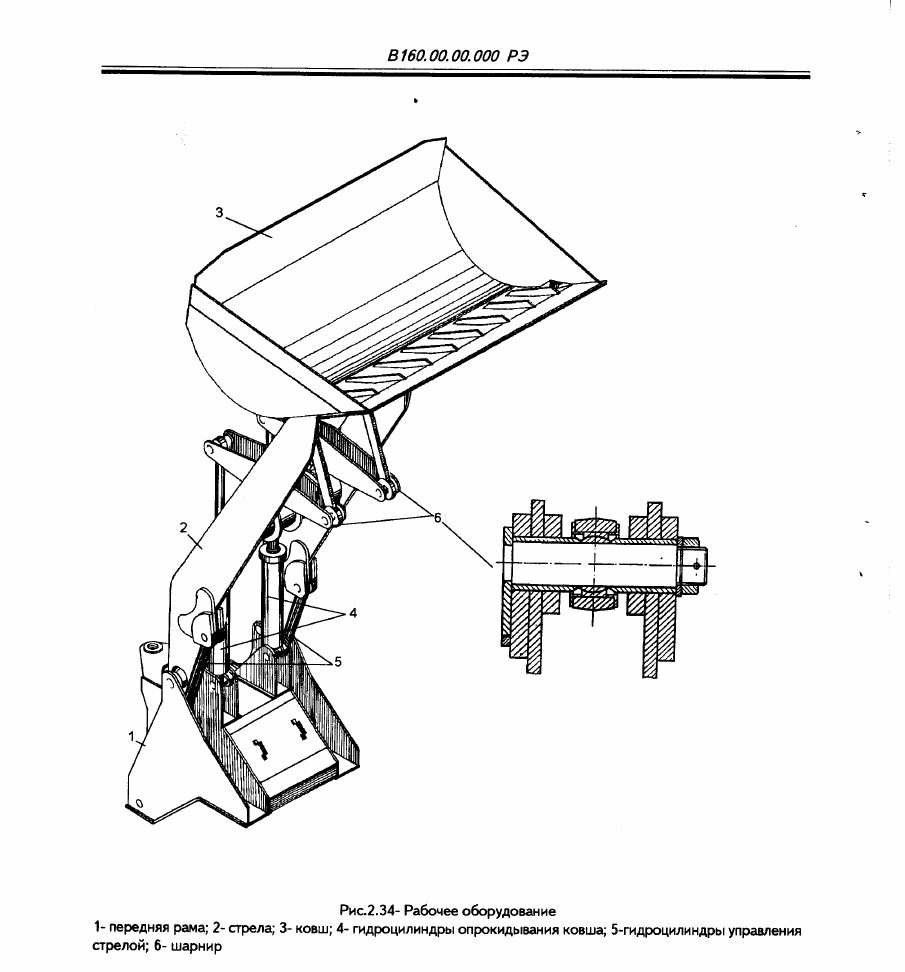

Рис.2.34- Рабочее оборудование 1- передняя рама; 2- стрела; 3- ковш; 4- гидроцилиндры опрокидывания ковша; 5-гидроцилиндры управления стрелой; 6- шарнир

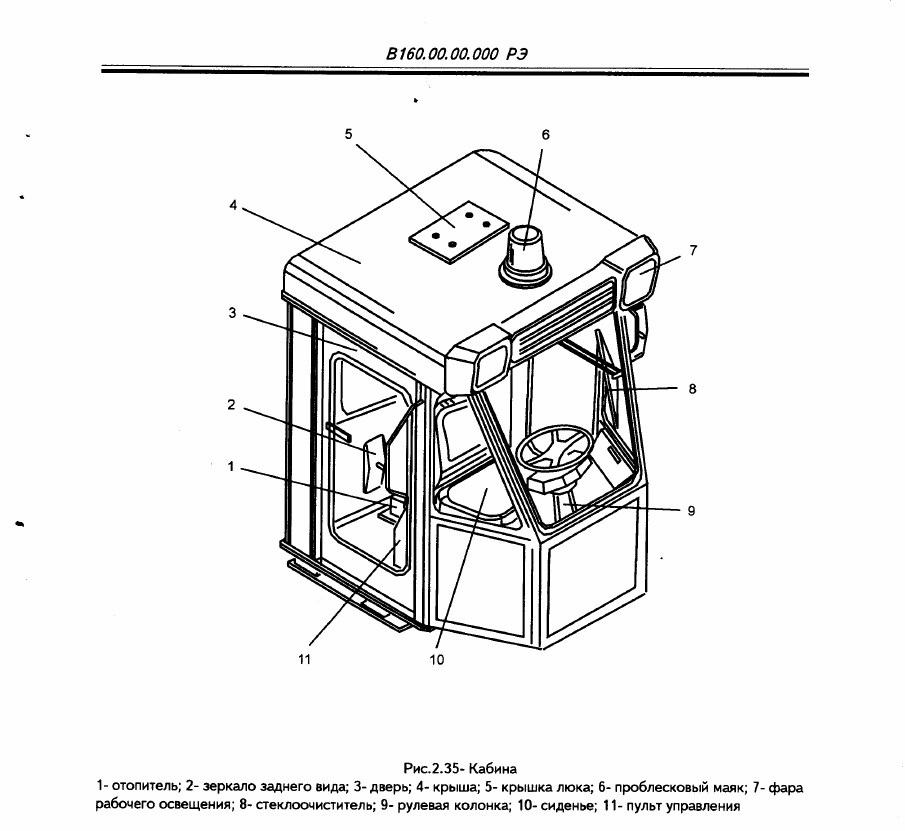

Рис.2.35- Кабина
1- отопитель; 2- зеркало заднего вида; 3- дверь; 4- крыша; 5- крышка люка; 6- проблесковый маяк; 7- фара рабочего освещения; 8- стеклоочиститель; 9- рулевая колонка; 10- сиденье; 11- пульт управления

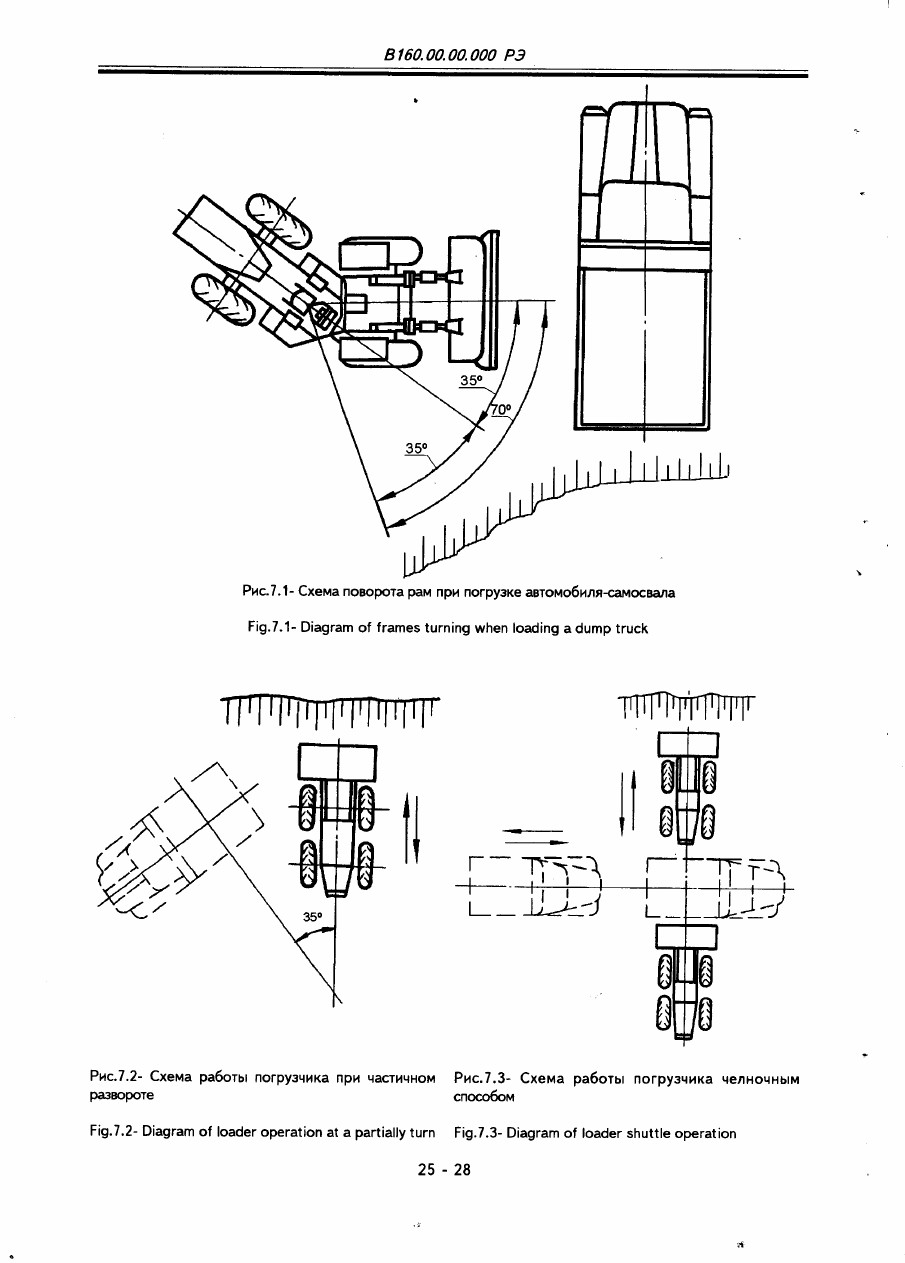

Рис.7.2- Схема работы погрузчика при частичном

Рис.7.3- Схема работы погрузчика челночным развороте способом

Вис.7.4- Схема работы погрузчика с разворотом

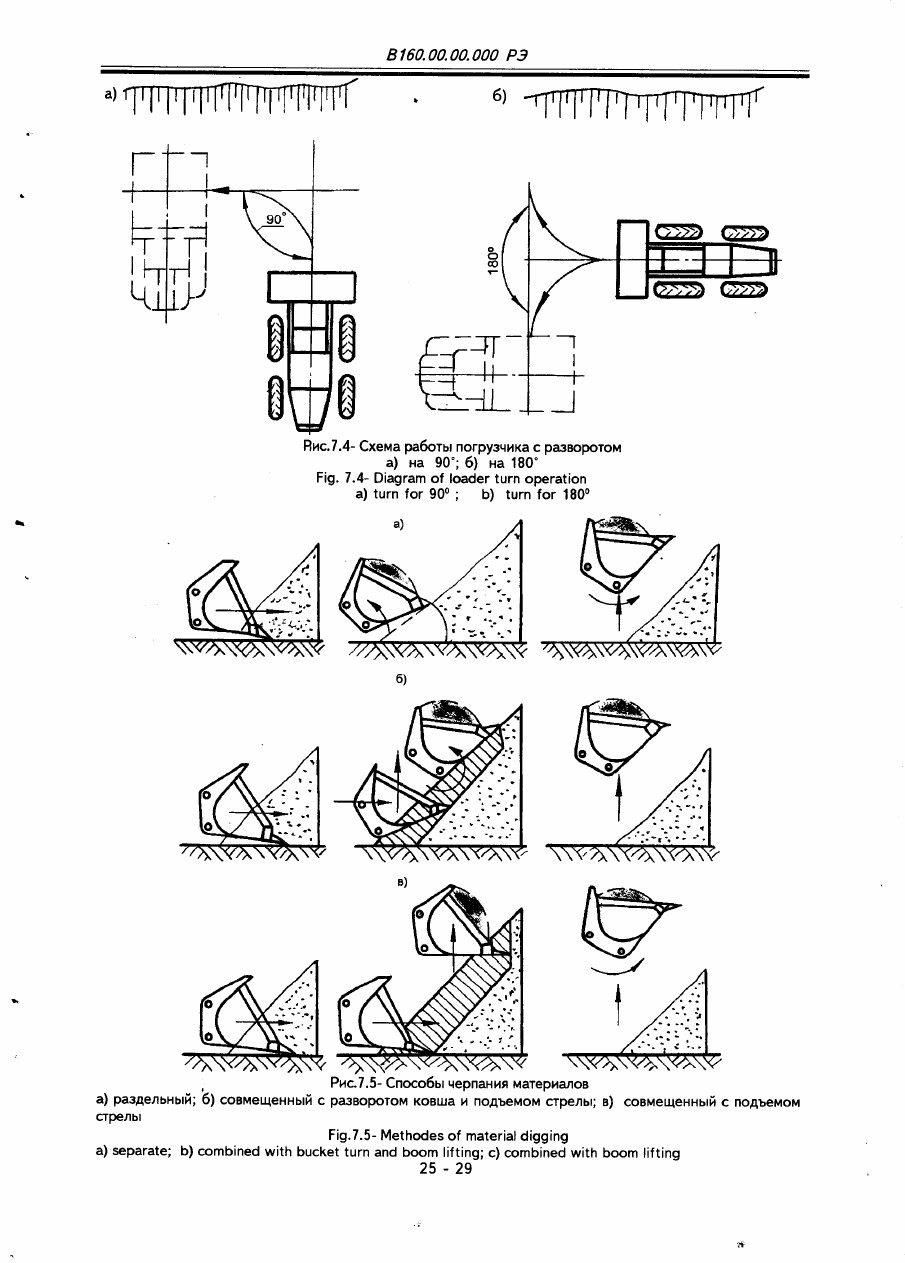

Рис7.5- Способы черпания материалов

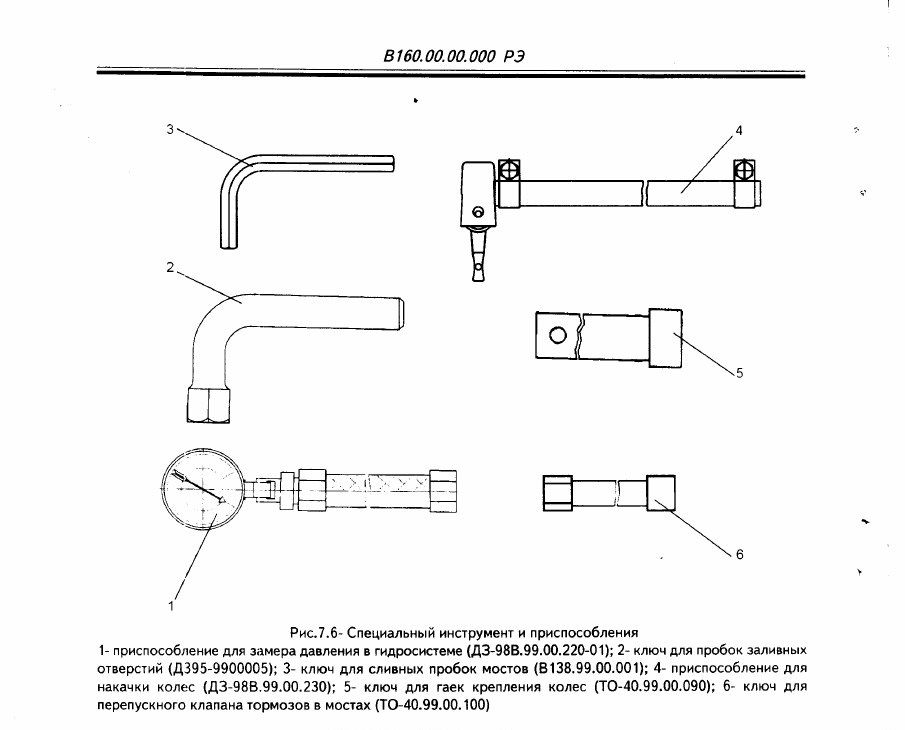

Рис.7.6- Специальный инструмент и приспособления

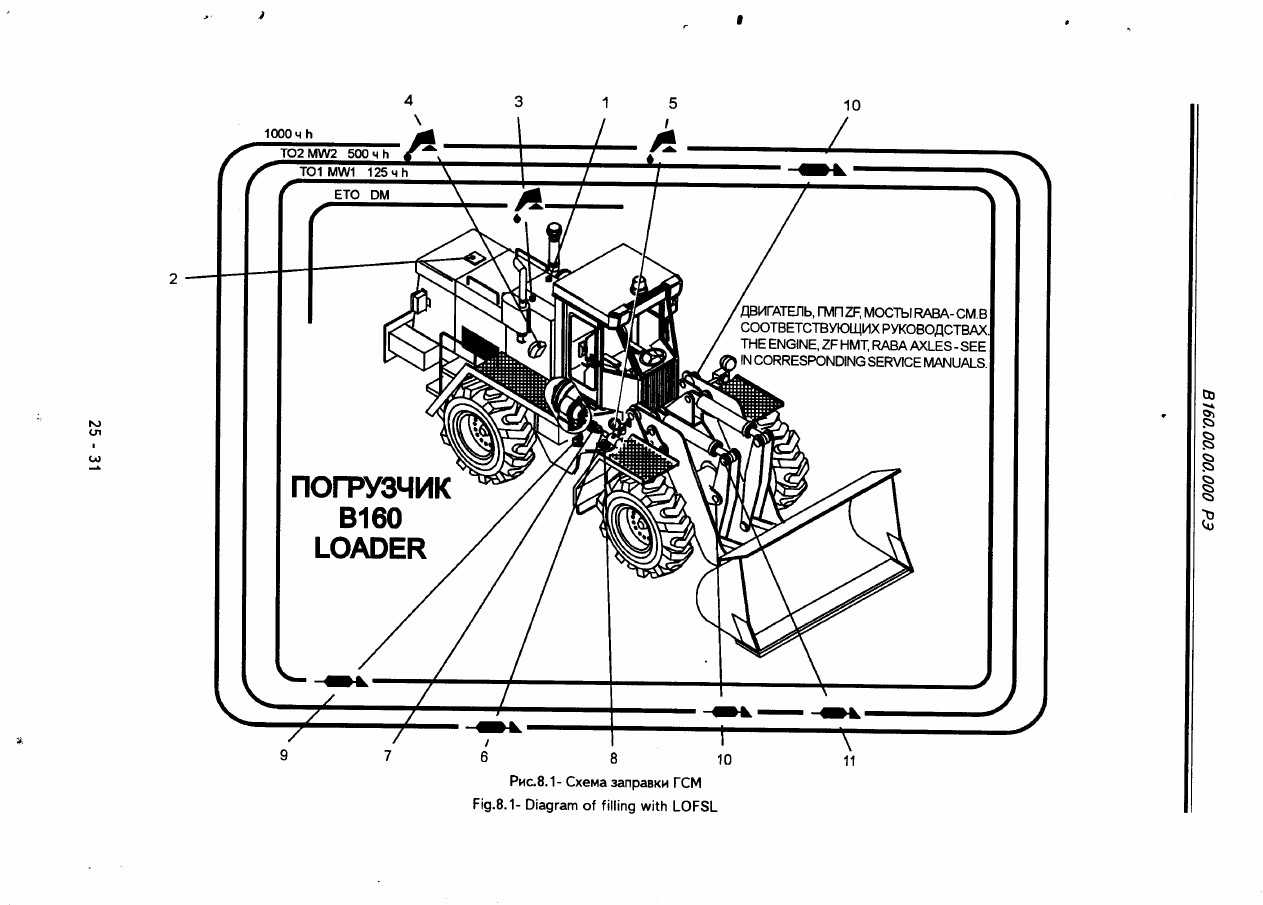

Рис.8.1- Схема заправки ГСМ

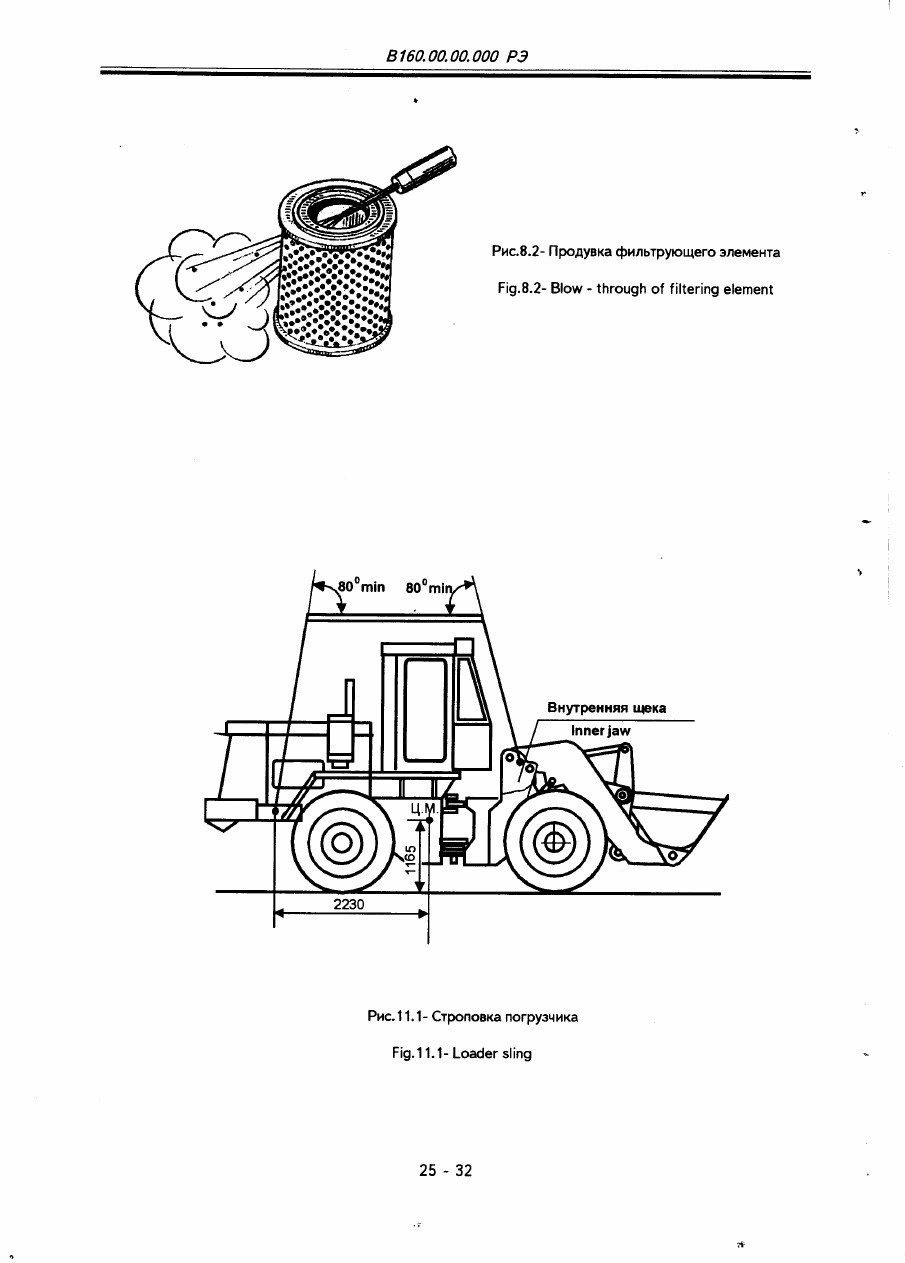

Рис.8.2- Продувка фильтрующего элемента

Рис. 11.1- Строповка погрузчика

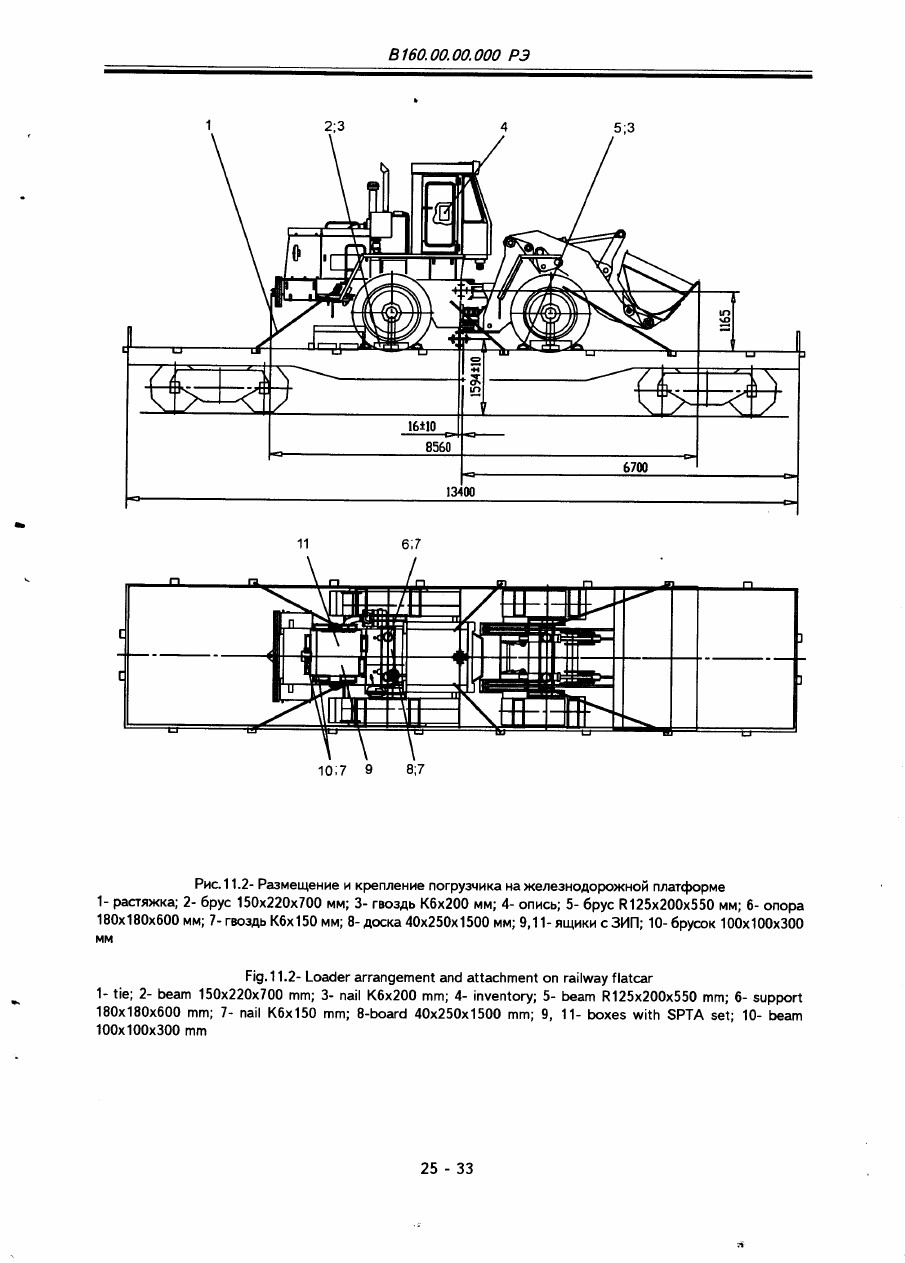

Рис. 11.2- Размещение и крепление погрузчика на железнодорожной платформе 1- растяжка; 2- брус 150x220x700 мм; 3- гвоздь К6х200 мм; 4- опись; 5- брус R 125x200x550 мм; 6- опора 180x180x600 мм; 7- гвоздь К6х150 мм; 8- доска 40x250x1500 мм; 9,11- ящики с ЗИП; 10- брусок 100x100x300

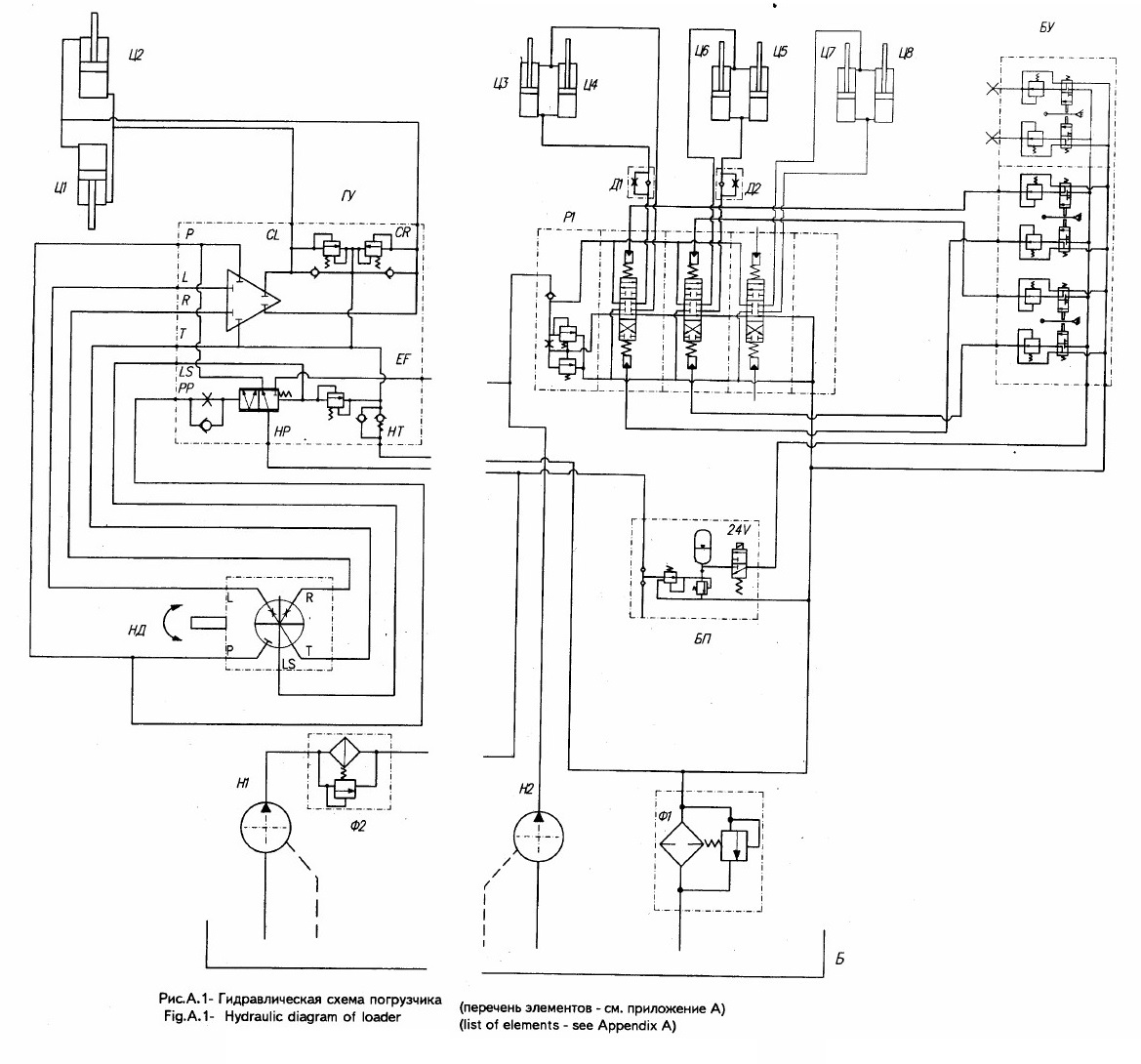

Рис.А.1- Гидравлическая схема погрузчика

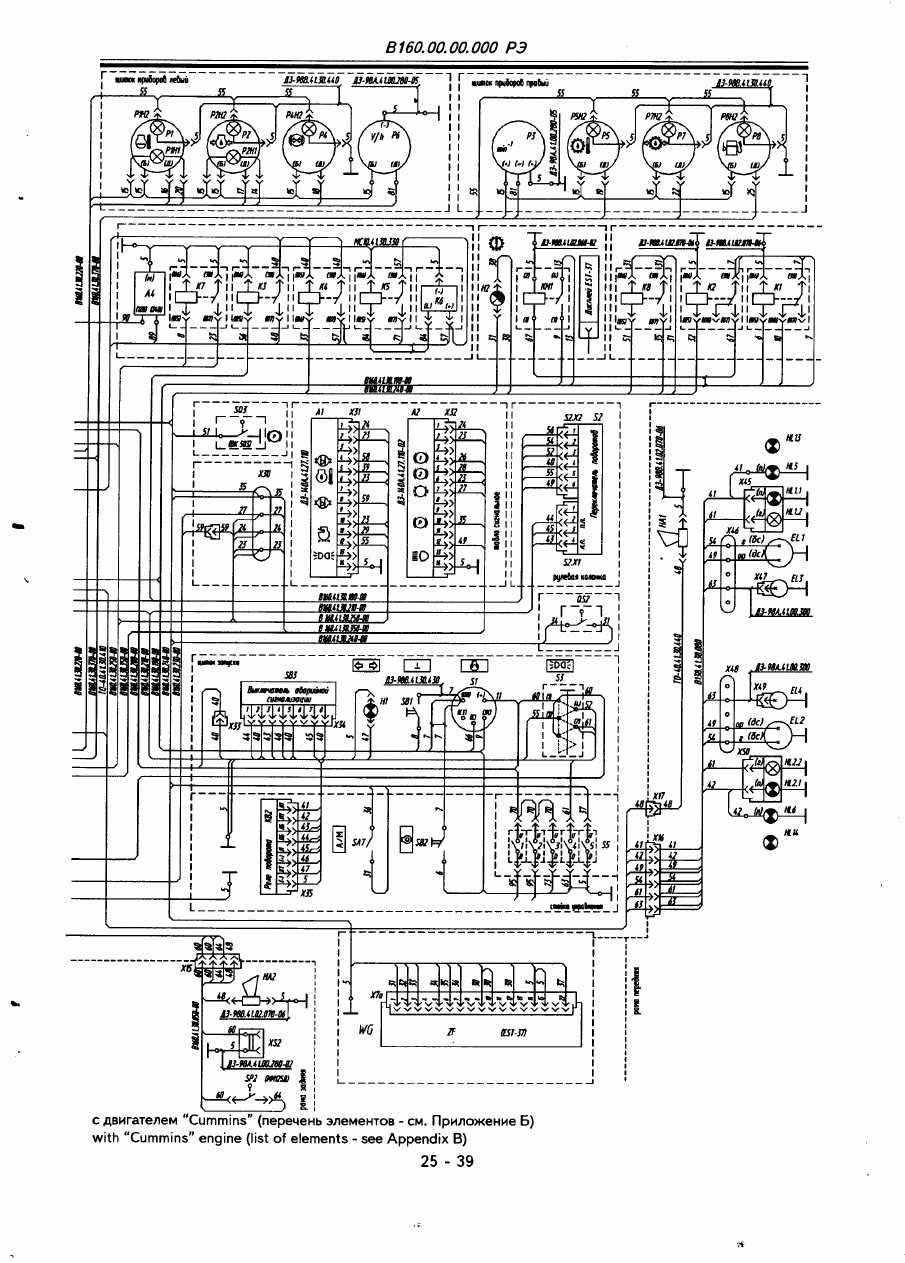

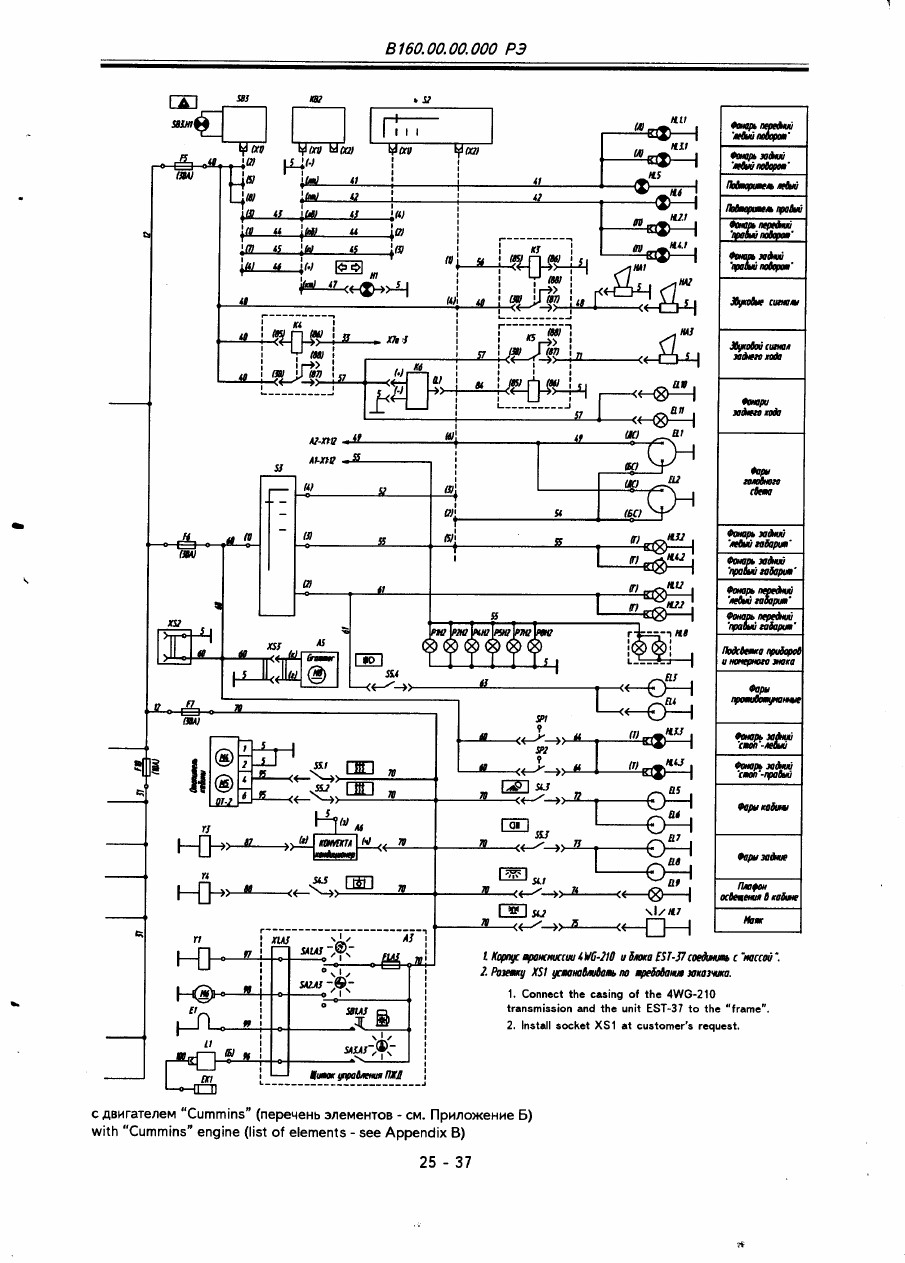

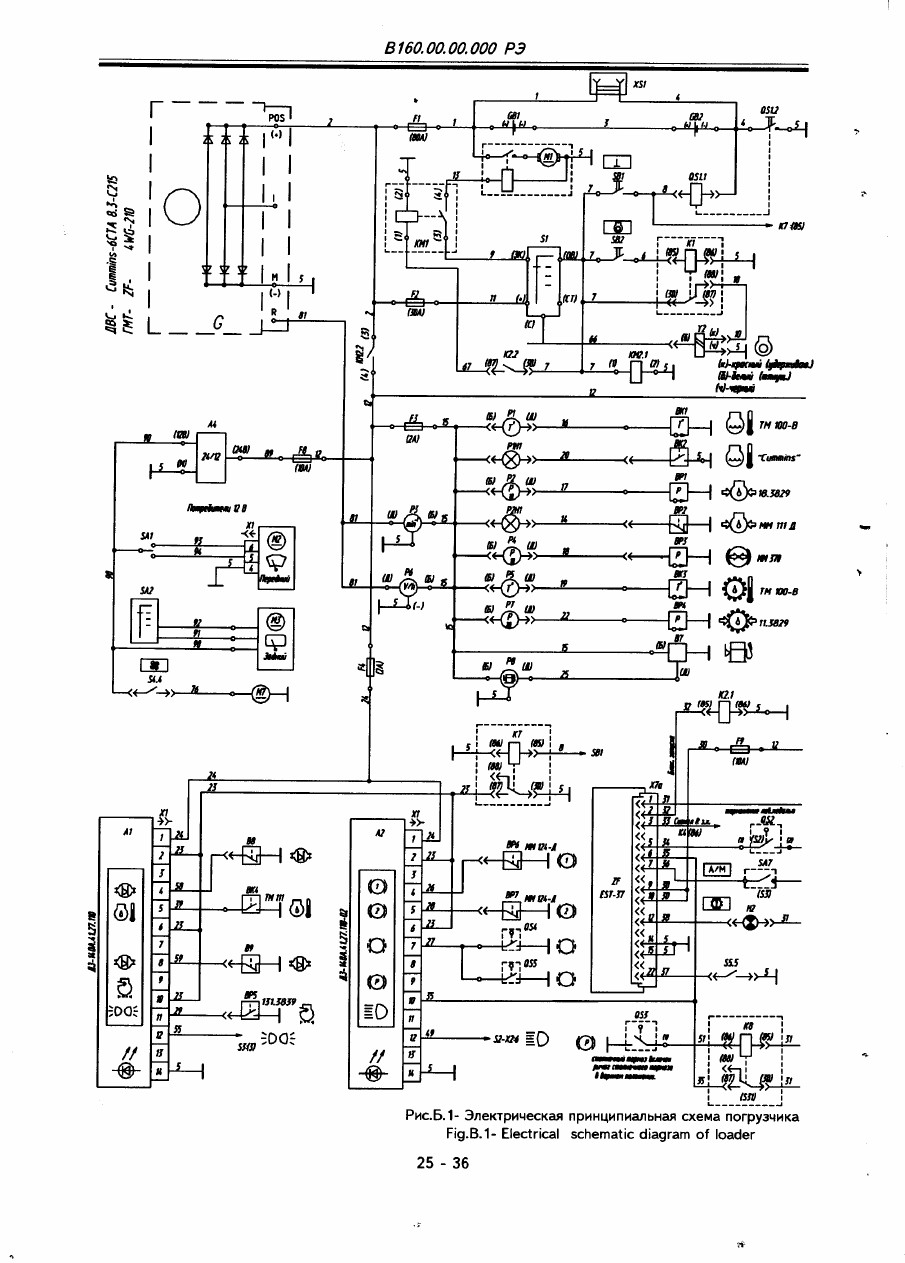

Рис.Б.1- Электрическая принципиальная схема погрузчика

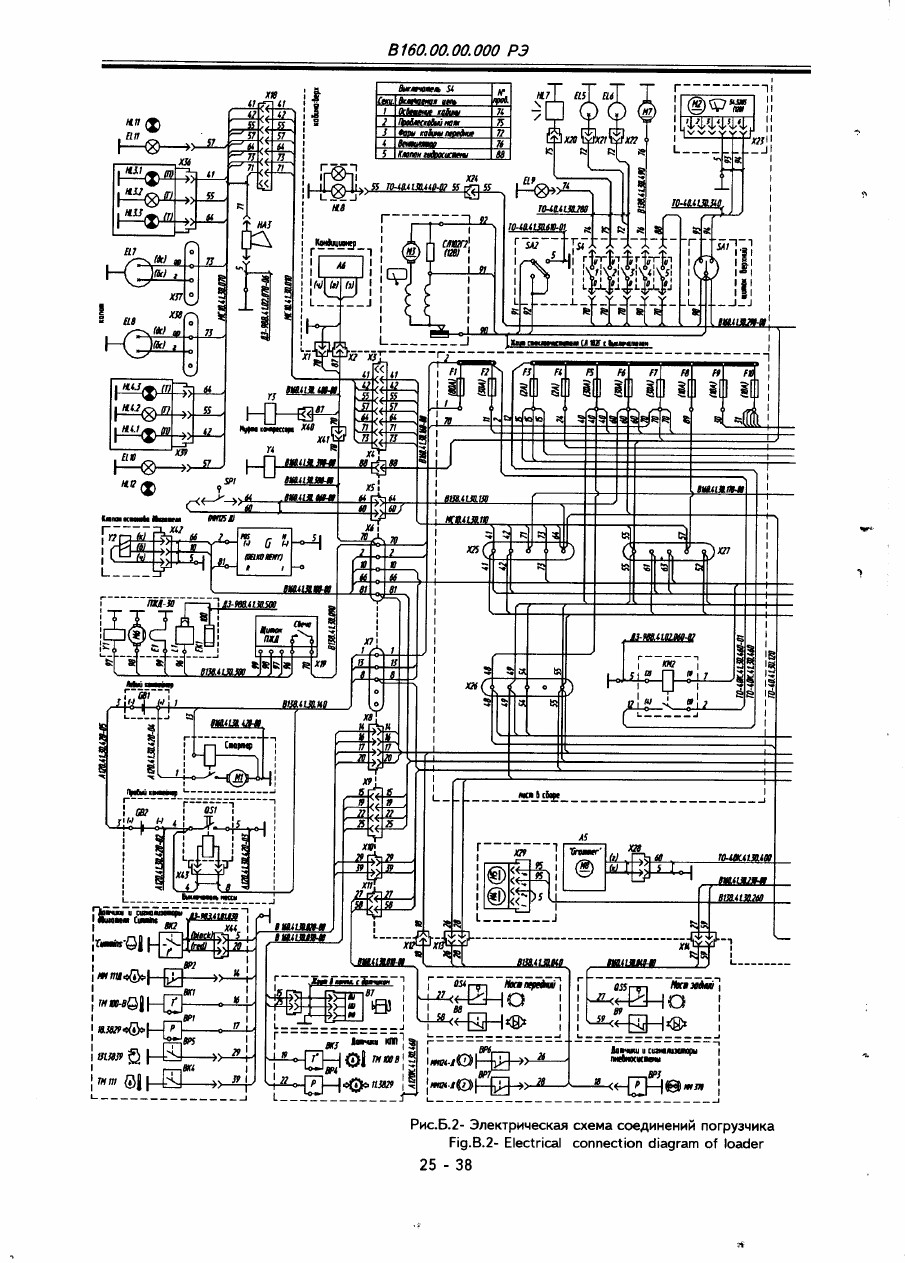

Рис.Б.2- Электрическая схема соединений погрузчика с двигателем “Cummins"

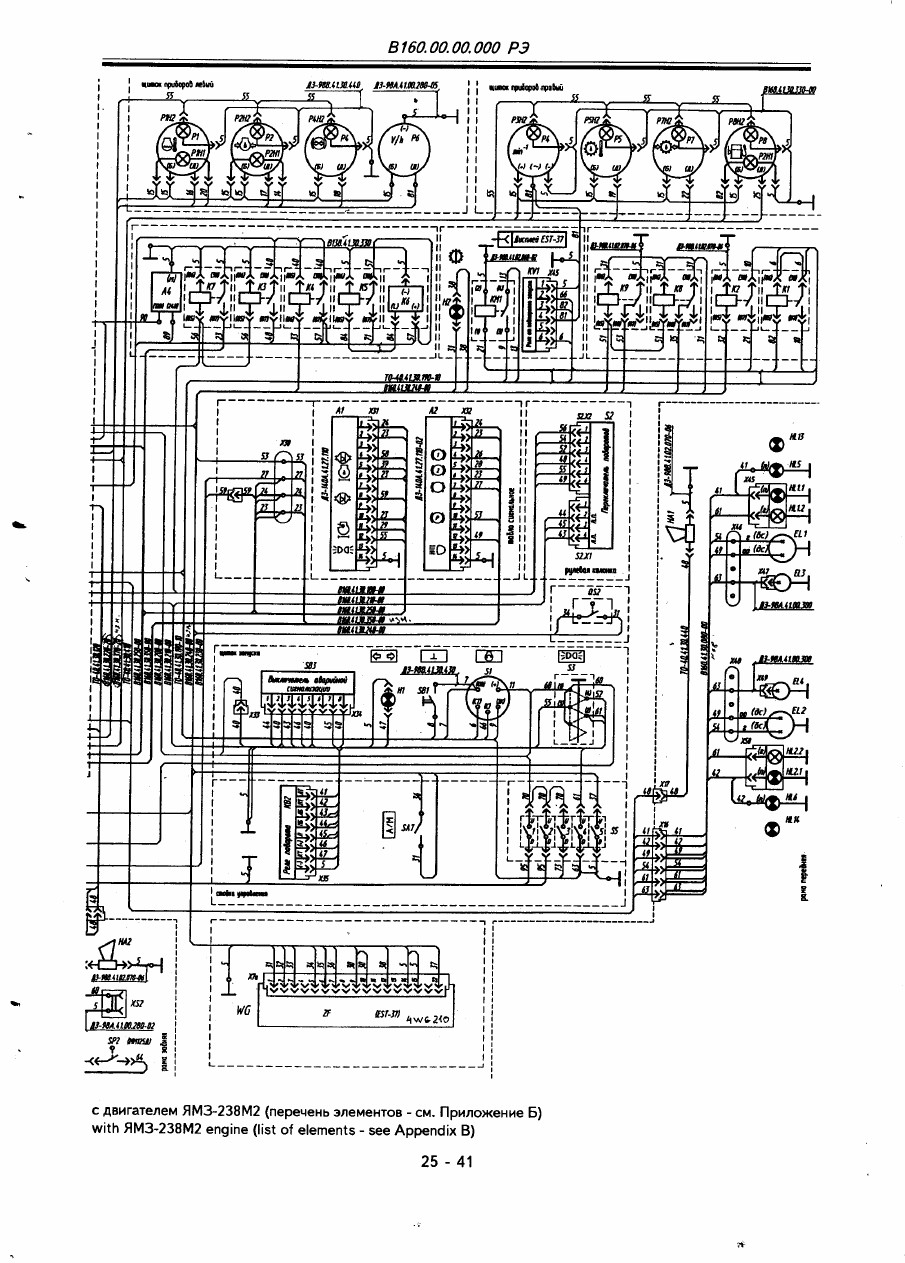

Рис.Б.3- Электрическая схема соединений погрузчика с двигателем ЯМЗ-238М2
