ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГИДРОСИСТЕМЫ ЭКСКАВАТОРА ЕК-14

3.3.1. Правила разборки гидросистемы

Перед разборкой соединений гидросистемы необходимо выкрутить пробки в верхних крышках фильтров для обеспечения связи с атмосферой.

3.3.2. Указания по применению рабочей жидкости

Работоспособность экскаватора в значительной степени зависит от марки и чистоты применяемой рабочей жидкости.

ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использовать в гидросистеме экскаватора рабочую жидкость, не указанную в перечне, или смесь рабочих жидкостей разных марок.

Гидравлические масла до заливки в гидросистему должны храниться в чистой, герметично закрытой таре с приложением документа об их соответствии стандарту или техническим условиям. Масло, заливаемое в гидросистему, должно иметь сертификат, удостоверяющий его качество. Класс чистоты рабочей жидкости не ниже 12 согласно установленной в России классификации.

Обратите особое внимание на своевременность замены рабочей жидкости, соответствие марки масла сезону эксплуатации. Первую замену рабочей жидкости производите через 100 ч работы экскаватора, последующие - при сезонном техническом обслуживании, а при отсутствии смены сезона - через 2000 моточасов, но не реже, чем: для основных сортов масел - одного раза в 2 года; для сортов заменителей - одного раза в год.

Заправка рабочей жидкости в гидросистему экскаватора должна производиться через фильтр с тонкостью фильтрации не более 25 мкм.

3.3.3. Порядок замены рабочей жидкости

1. Подготовьте ёмкости для сбора рабочей жидкости, вытекающей из отсоединяемых трубопроводов и гидроаппаратов.

2. Заведите двигатель и разогрейте рабочую жидкость до +60...+70°С, производя имитацию рабочих движений всеми исполнительными органами экскаватора.

3. Установите экскаватор на ровной, специально оборудованной, исключающей возможность загрязнения площадке и расположите рабочее оборудование таким образом, чтобы штоки гидроцилиндров рукояти и ковша были до упора втянуты, а зубья ковша упирались в землю.

4. С внешней стороны колёс уложите бруски для предотвращения самопроизвольного движения экскаватора и включите стояночный тормоз.

5. Произведите строповку краном штока гидроцилиндров стрелы и придержите. Отсоедините штоки от стрелы и опустите гидроцилиндры на ходовую раму. Втяните до отказа штоки гидроцилиндров стрелы. Соблюдайте осторожность, чтобы не погнуть и не поцарапать шток!

6. Поднимите откидные опоры и зафиксируйте их в этом положении пальцами с защёлками.

7. Заглушите двигатель. Отсоедините трубопроводы и рукава от гидроцилиндров стрелы, рукояти, ковша, гидроцилиндров опор, Слейте рабочую жидкость.

8. Слейте рабочую жидкость из корпуса насоса, гидробака, калорифера маслоохладительной установки, для чего выверните сливные штуцеры на гидробаке и насосе.

9. Демонтируйте с экскаватора фильтры, разберите их, промойте детали и замените фильтроэлементы. Соберите фильтры и установите на место.

10. Демонтируйте всасывающие фильтры, промойте и установите на место.

11. Отсоедините рукава от цилиндров поворота колёс и слейте рабочую жидкость.

12. Отсоедините трубопроводы от гидромотора КПП и слейте рабочую жидкость.

13. Восстановите герметичность гидросистемы и установите на места все отсоединённые трубопроводы, заверните сливные штуцера. Деформированные и поврежденные уплотнительные кольца необходимо заменить.

14. Заправьте гидробак чистой рабочей жидкостью соответствующей марки до верхней отметки на смотровом стекле. Рекомендуется использовать механизированные системы заправки производительностью не более 100 л/мин.

15. Запустите двигатель и прогрейте рабочую жидкость. Поработайте рычагом управления стрелой для заполнения рабочей жидкостью поршневой и штоковой полостей гидроцилиндров стрелы, штоки гидроцилиндров стрелы с помощью крана закрепите на стреле.

16. Произведите имитацию рабочих движений всеми исполнительными органами экскаватора. Добейтесь удаления воздуха из гидросистемы путём многократного (5-10 раз) включения каждого исполнительного органа экскаватора.

17. Дозаправьте гидробак до верхней отметки на смотровом стекле.

3.3.4. Настройка предохранительных клапанов

З.З.4.1. Общие указания

Номинальная величина давления настройки предохранительных клапанов указана в подразд.1.1.

Настройка клапанов производится машинистом экскаватора с помощником.

Манометры, находящиеся в комплекте ЗИП экскаватора, подключаются к гидросистеме экскаватора только на время настройки предохранительных клапанов с помощью включателей манометра, смонтированных на соответствующих гидролиниях.

Манометр 1 (рис. 9) ввёртывается в штуцер 3 включателя манометра. Для контроля давления необходимо вывернуть штуцер 3 из корпуса 4 на полтора-два оборота. После окончания измерения давления необходимо завернуть штуцер 3 до упора при одновременном вывёртывании манометра 1.

Перед настройкой клапанов установите все рычаги управления в нейтральное положение, запустите двигатель и доведите число оборотов его коленчатого вала до номинального значения.

При настройке клапана сначала выверните его регулировочный винт на два-три оборота, снизив давление, а затем кратковременно (до срабатывания клапана), включите соответствующий рычаг управления и, заворачивая винт, установите по манометру необходимую величину давления.

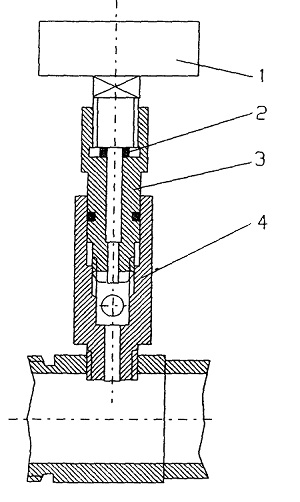

Рис. 9 Подключение манометра 1 - манометр; 2 - прокладка;

3 - штуцер; 4 - корпус
