ТРАНСПОРТИРОВАНИЕ ЭКСКАВАТОРА ЕК-14

ТРАНСПОРТИРОВАНИЕ ЭКСКАВАТОРА ЕК-14

По территории объекта работ и на небольшие расстояния экскаватор может передвигаться собственным ходом; для перемещения на дальние расстояния следует транспортировать экскаватор на трейлере либо перевозить его железнодорожным или другим видом транспорта. Схема строповки экскаватора приведена на рис. 4.

6.1.

ПЕРЕМЕЩЕНИЕ ЭКСКАВАТОРА СВОИМ ХОДОМ

Управление перемещением экскаватора производится с помощью двухрычажного блока управления, смонтированного на правом заднем пульте. Рычаги имеют фиксацию в нейтральном (среднем) и крайних положениях. Для начала движения экскаватора вперед или назад необходимо повернуть рычаг управления передвижением в соответствующую сторону. Скорость движения будет изменяться пропорционально углу наклона рычага и достигнет наибольшей величины при крайнем положении рычага. Скорость движения вперед можно увеличить, дополнительно включив рычаг добавки хода, а также регулированием числа оборотов двигателя. Также увеличение скорости происходит при нажатии на педаль ускорителя хода.

6.2.

ТРАНСПОРТИРОВАНИЕ ПО ЖЕЛЕЗНОЙ ДОРОГЕ ЭКСКАВАТОРА ЕК-14

Транспортирование экскаватора по железной дороге производится в соответствии со схемой погрузки, утвержденной МПС (рис. 5).

Порядок погрузки на платформу:

1. Перед погрузкой пол платформы, опорные поверхности экскаватора, детали крепления и поверхности экскаватора под растяжками очистить от снега, льда, грязи, подтеков горючего и масла. В зимнее время пол платформы в местах опирания груза посыпать тонким слоем (1...2 мм) чистого сухого песка.

2. Экскаватор грузить на платформу собственным ходом по эстакаде с углом наклона до 9° или с помощью крана и разместить над продольной осью платформы по схеме (см. рис. 5). Стрелу опустить, рукоять и ковш подвернуть. Включить стопор поворота, стояночный тормоз, 1-ю передачу КПП и передний мост. После погрузки рычаги управления гидрораспределителем установить в нейтральное положение. Законсервировать штоки гидроцилиндров, слить горючее из бака сверх установленной нормы.

Слить воду (при использовании воды) из отопителя кабины, системы охлаждения двигателя (Тосол-А40 или антифриз - не сливать). Закрыть капот, окно (изнутри), дверь закрыть на ключ и опломбировать. Кабину закрыть кожухом.

3. Закрепить экскаватор 4-мя растяжками в 8 нитей проволоки 0 6 мм за опоры выносные; 2-мя растяжками в 8 нитей проволоки 0 6 мм за передний мост и 2-мя продольными упорными брусками под передние колеса, которые прибить к полу 9-ю гвоздями К6х200 каждый. Задние колеса ограничить от перемещения 4-мя поперечными упорными брусками, каждый из которых подкрепить 2-мя продольными упорами, прибиваемыми к полу платформы 7-ю гвоздями К6х200 каждый. При погрузке на платформы без бортов закрепить экскаватор от поперечного смещения 4-мя упорными брусками 100x100x450, которые прибить к полу платформы 4-мя гвоздями К6х200 каждый. Упорные бруски должны прилегать к колесам без зазора, гвозди должны быть забиты вертикально. Рабочее оборудование закрепить 4-мя растяжками в 8 нитей проволоки 0 6 мм за стрелу и кронштейн рукояти и, соответственно, за торцевые и боковые стоечные скобы платформы. Концы проволочных растяжек обернуть вокруг стоечной скобы или груза 2...3 раза, а затем вокруг растяжки не менее трех раз, растяжки туго натянуть путем скручивания. В места скрутки растяжек пропустить проволоку 0 6 мм в 4 нити (от само-раскручивания), соединив растяжки между собой или с деталями экскаватора.

4. Запасные части и инструмент, прилагаемые к экскаватору, а также фары, зеркала и другие особо ценные, бьющиеся и легкоснимаемые части упаковать в ящик ЗИП. Ящик разместить под экскаватором на полу платформы, ограничив от перемещения 2-мя брусками 100x100x450, прибиваемыми к полу платформы 2-мя гвоздями К6х200.

5. Борта платформ, не имеющие исправных клиновых запоров, крепить стойками (по 2 - на торцовый и по 1 - на боковой борт). При наличии слабины стойки подкрепить клиньями и гвоздями. Установка стоек обязательна при укладке вплотную к борту ящиков или других тяжеловесных грузов. В обоснованных случаях торцевые борта могут быть откинуты на кронштейны, а боковые - опущены и увязаны проволокой диаметром не менее 4 мм.

6. Сменное оборудование и другие грузы, отгружаемые с экскаватором согласно заказ-наряду, закрепить растяжками и брусками в соответствии с ТУ погрузки.

7. При отгрузке на экспорт под растяжки подложить войлок. Кабину снять, закрыть кожухом и закрепить на полу платформы растяжками в 2 нити проволоки 0 6 мм и 6-ю упорными брусками 100x100x450, которые прибить к полу платформы 2-мя гвоздями К6х200 каждый. Сидение укрыть чехлом. Узел веревки опломбировать. Все грузы маркировать на бирках или на самом грузе; бирки и схему строповки закрепить на видном месте. При перегрузке на морские суда кабину не снимать, на шток гидроцилиндра стрелы установить распорку; увязать ковш; поворотную часть экскаватора укрыть брезентом в соответствии с требованиями документа на поставку.

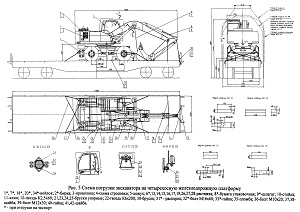

Рис. 5 Схема погрузки экскаватора на четырехосную железнодорожную платформу
