4. КЛАПАН БЫСТРОГО ОТТОРМАЖИВАНИЯ 100-3518110 ЭКСКАВАТОРА ЕК-8

 (рис. 52)

Клапан быстрого оттормаживания предназначен для уменьшения времени отторма-живания тормозов путем ускорения выпуска воздуха из исполнительных механизмов за счет сокращения пути, проходимого сжатым воздухом при выпуске. Клапаны быстрого оттормаживания установлены на ходовой раме.

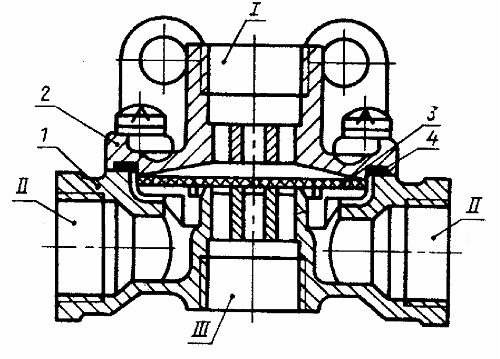

Рис. 52 Клапан быстрого оттормаживания 1 - корпус; 2 - крышка; 3 - диафрагма; 4 - уплотнительное кольцо; I.III - выводы.




Клапан быстрого оттормаживания состоит из корпуса 1, крышки 2, диафрагмы 3 и уплотнительного кольца 4.

При подаче сжатого воздуха в вывод I диафрагма 3 прижимается к выпускному седлу в корпусе; при этом края диафрагмы отгибаются и сжатый воздух проходит в выводы II и далее в исполнительные механизмы (тормозные камеры, цилиндры и т.п.), присоединенные к этим выводам.

При падении давления в выводе I диафрагма 3 под действием сжатого воздуха в выводах II отрывается от выпускного седла в корпусе 1 и прижимается к седлу в крышке 2, перекрывая тем самым проход воздуха в вывод I. Сжатый воздух при этом через вывод III выпускается в атмосферу.
