13. ГИДРАВЛИЧЕСКИЙ БАК И ФИЛЬТРЫ ЭКСКАВАТОРА ЕК-8
Г идравлический бак предназначен для хранения рабочей жидкости
гидросистемы.
На боковой (внутренней) стенке гидробака находится технологическое
отверстие, которое обеспечивает доступ во внутреннюю полость гидробака
для его очистки от загрязнений.
В днище гидробака располагается пробка, которая служит для слива рабочей
жидкости.
Верхняя и нижняя отметки на смотровом окне показывают максимально и
минимально допустимый уровень рабочей жидкости в гидробаке.
Для очистки рабочей жидкости, поступающей в бак из гидросистемы, в него
встроен линейный фильтр, который соединен со сливной магистралью
экскаватора.
Фильтр предназначен для очистки рабочей жидкости гидросистемы от
механических примесей. На экскаваторе установлен линейный фильтр с
бумажными фильтрующими элементами. Фильтр, встроенный в гидробак,
очищает рабочую жидкость, поступающую по сливной магистрали в процессе
работы экскаватора.
В крышке фильтра (рис. 45) устанавливается предохранительный клапан 2.
При увеличении перепада давления в фильтре до 0,25 МПа (2,5 кгс/см2)
клапан начинает срабатывать, а при возрастании до 0,35 МПа - перепускает
всю рабочую жидкость, минуя фильтрующие элементы, на слив.
ВНИМАНИЕ! В гидробак встроен всасывающий фильтр, защищающий насосный
агрегат от попадания загрязнений.
Фильтр установлен на всасывающем патрубке внутри гидробака (рис. 45).
Пропускная способность одного фильтроэлемента - 180 л/мин.
Внутрь фильтра встроен предохранительный клапан, настроенный на 0,02
МПа.
При засорении всасывающего фильтра срабатывает предохранительный клапан,
при этом работа гидросистемы начинает сопровождаться повышенным уровнем
шума, что свидетельствует о необходимости промывки всасывающего фильтра.
Для промывки всасывающего фильтра необходимо слить рабочую жидкость из
гидросистемы, отвернуть технологическую крышку в гидробаке, отвернуть
всасывающий фильтр и вынуть его. Промывку всасывающего фильтра
производить при помощи щетки с жесткой щетиной при каждой сезонной смене
рабочей жидкости, но не реже чем через 500 часов эксплуатации.
Рекомендуется использовать механизированные системы заправки с подачей
до 100 л/мин.
Для дозаправки бака небольшим количеством рабочей жидкости
гарантированного качества, хранящейся в чистой опломбированной таре,
можно использовать заправочную горловину, закрываемую резьбовой крышкой
с сапуном (рис. 43).
Примененная конструкция сапуна обеспечивает подпор
воздуха в гидробак за счет разности жесткости пружин впускного и
выпускного клапанов. В верхней части сапуна расположен фильтр,
обеспечивающий чистоту поступающего в гидробак воздуха.
Возможна установка заливной горловины-сапуна ТМ-17808100Р3 (Италия)
(рис. 44).
ВНИМАНИЕ! После заправки рабочей жидкостью крышку гидробака необходимо
закручивать до упора.

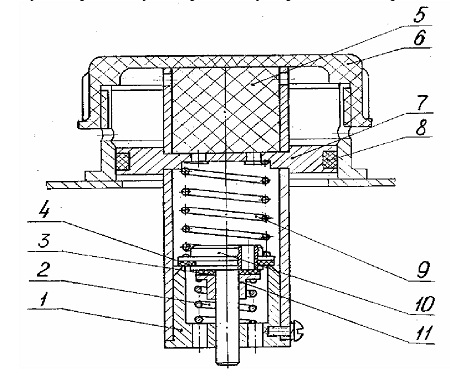

Рис. 43 Сапун
I - корпус клапана; 2, 9 - пружины; 3, 4 -прокладки; 5 - фильтр; 6 -
крышка; 7 -корпус; 8 - кольцо; 10 - клапан выпускной;
II - клапан впускной.

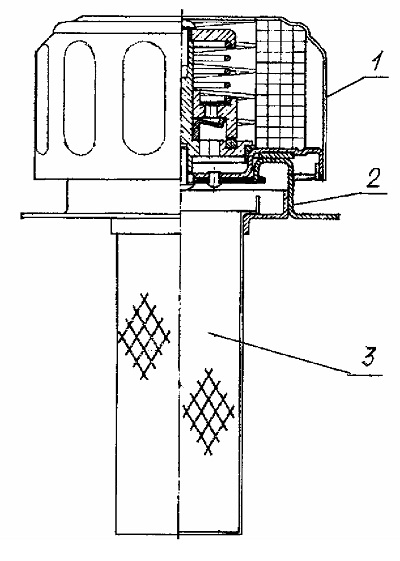

Рис. 44 Заливная горловина-сапун
1 - крышка-сапун; 2 - фланец; 3 - заправочный фильтр.

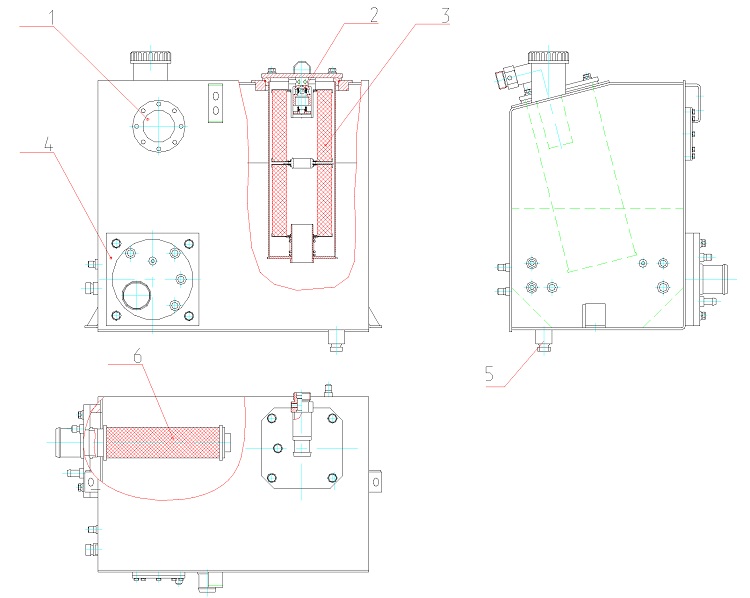

Рис. 45 Гидравлический бак с всасывающим фильтром 1-смотровое окно; 2-клапан предохранительный; 3-фильтр магистральный с фильтроэлементами 55Р-661А-1-06 ТУ55.11224.00 или Реготмас 661-1-05; 4-технологическая крышка; 5-пробка сливная; 6-всасывающий фильтр MSZ-303.
