2.4. СИЛОВАЯ УСТАНОВКА ЭКСКАВАТОРА ЕК-8

 (РИС.24)

Силовая установка предназначена для привода всех механизмов и систем экскаватора.

Силовая установка состоит из двигателя, фланца-переходника, насосного агрегата, водяного и масляного радиаторов, топливной системы, глушителя выхлопа, пневмокомпрессора и воздушного фильтра.

Засоренность воздушного фильтра определяется по индикатору засоренности, установленному между воздушным фильтром и двигателем. Появление красной окраски индикатора означает необходимость проведения технического обслуживания воздушного фильтра.

Двигатель крепится к поворотной платформе на резиновых амортизаторах.

На конце коленчатого вала (спереди) установлен шкив клиноременной передачи, от которого приводится вентилятор водяного радиатора, генератор и пневмокомпрессор. Пневмокомпрессор предназначен для питания пневмосистемы экскаватора и расположен на одной из опор двигателя.

К картеру маховика двигателя через фланец-переходник крепится насосный агрегат.

Управление подачей топлива производится из кабины рычагом управления, соединенным тросиком с рычагом на регуляторе топливного насоса.

Для снижения уровня шума двигателя на фланце выхлопного коллектора двигателя крепится глушитель.

Техническое описание, сведения по эксплуатации и техническому обслуживанию двигателя приведены в Руководстве по эксплуатации двигателя.

Основные технические характеристики двигателя указаны в таблице.

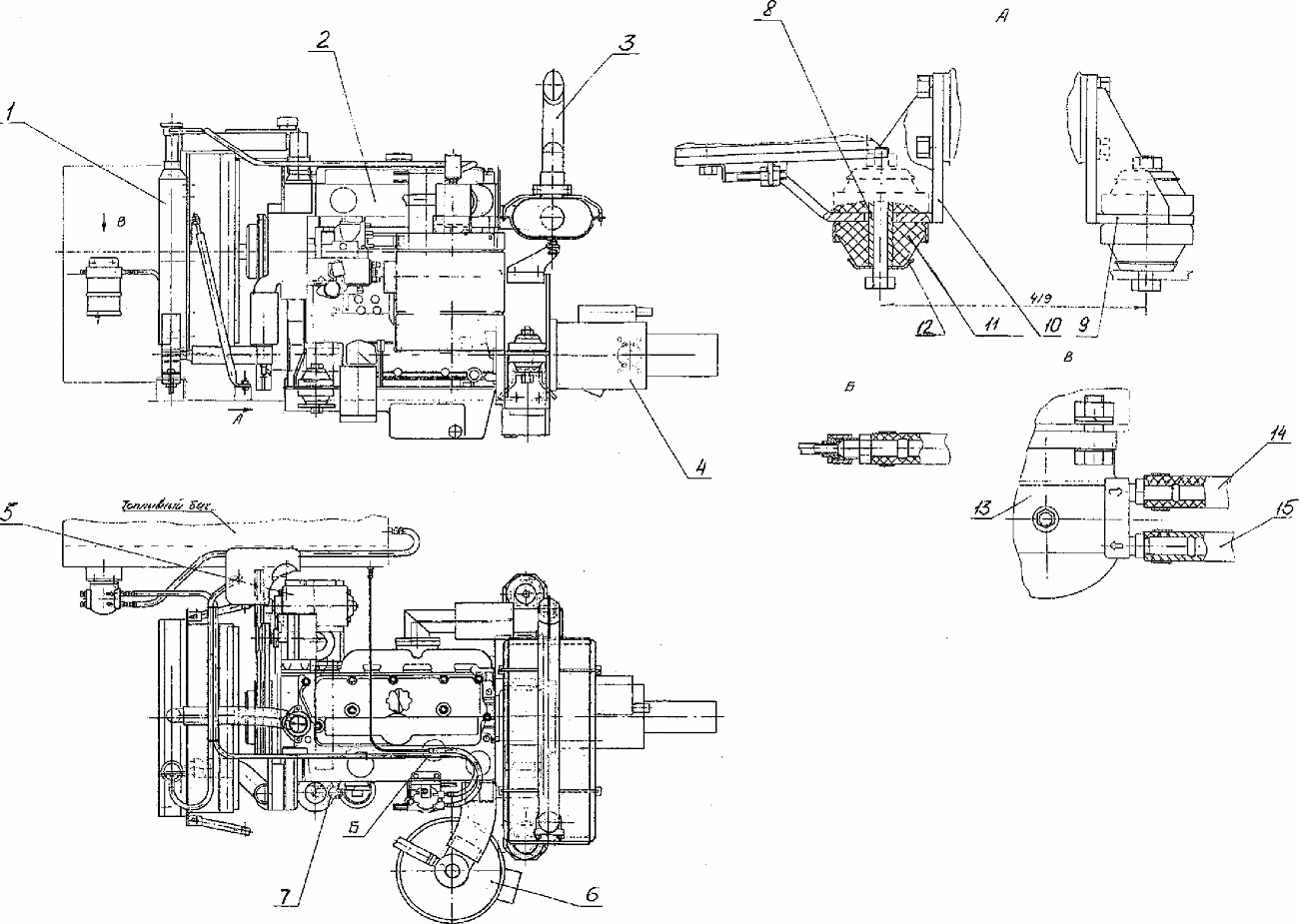

Рис.24 Силовая установка
1-установка радиатора; 2-двигатель; 3-установка глушителя; 4-установка насоса; 5-установка компрессора; 6-установка воздухоочистителя; 7-управление двигателем; втулка распорная; 9-опора передняя; 10-кронштейн компрессора; 11-амортизатор; 12-чашка; 13-фильтр-отстойник; 14,15-рукава.
