2. УСТPОЙСТВА СМОНТИРОВАННЫЕ НА ПОВОPОТНОЙ ПЛАТФОPМЕ ЭКСКАВАТОРА ЕК-8
2.1 МЕХАНИЗМ ПОВОРОТА ЭКСКАВАТОРА ЕК-8
(РИС. 23а)
Поворот платформы с рабочим оборудованием изменяемой геометрии стрелы
осуществляется низкомоментным аксиально-поршневым гидромотором с
двухступенчатым планетарным редуктором, увеличивающим крутящий момент и
уменьшающим частоту вращения поворотной платформы.
На выходном валу гидромотора 13 жестко закреплена солнечная шестерня 14,
находящаяся в постоянном зацеплении с сателлитами 9. Сателлиты
обкатываются по верхним внутренним зубьям зубчатого венца корпуса 18,
приводя во вращение водило 8 и вал.
На валу жестко закреплена солнечная шестерня 17, находящаяся в
постоянном зацеплении с сателлитами 7, которые обкатываются по нижним
внутренним зубьям зубчатого венца корпуса 18, приводя во вращение водило
6 и вал 23.
Обе планетарные передачи самоустанавливающиеся.
Вал 23 установлен в корпусе 21 на сдвоенных радиально-сферичеких
подшипниках 3 и 5. На конце вала жестко закреплена шестерня 1, которая,
обкатываясь по внутреннему зубчатому венцу опорно-поворотного
устройства, заставляет платформу поворачиваться относительно
пневмоколесного ходового устройства экскаватора.
Корпус планетарного редуктора механизма поворота состоит из трех частей
(крышки 11, корпуса 18 и корпуса 21), соединенных болтами.
Для смазки подшипников и зубчатых зацеплений в крышке 11 предусмотрено
заливное
отверстие, закрываемое пробкой-сапуном 10. Количество заправленного
масла контролируется по отверстию, которое закрывается пробкой в корпусе
18.
Для слива отработанного масла предусмотрены отверстия, закрываемые
пробками 20 и 22.

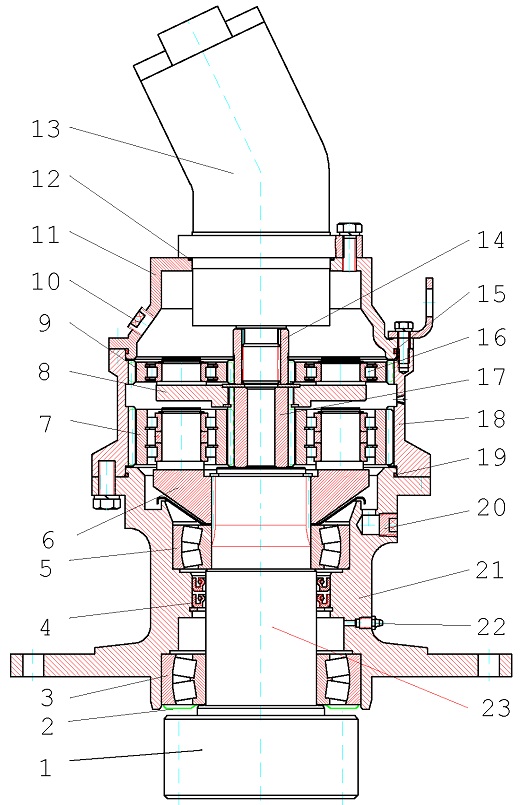

Рис. 23 а Механизм поворота 1 - вал-шестерня; 2
- кольцо уплотнительное; 3, 5, 16 - подшипники; 4 - манжета; 6, 8 -
водило; 7, 9 -сателлиты; 10, 20 - пробки; 11 - крышка; 12, 15, 19
- кольца; 13 - гидромотор; 14, 17 - шестерни солнечные; 18, 21 -
корпуса; 22 - масленка.
