Тормоза колес экскаватора ЕК-8

1.5. Тормоза колес экскаватора ЕК-8

(рис. 22)

В мостах экскаватора применены пневматические колодочные тормоза. Тормозной барабан 1 закреплен на ступице колеса и вращается вместе с ним. На оси 13 шарнирно установлены две тормозные колодки 3, к наружным поверхностям которых прикреплены фрикционные накладки 2. В картере моста шарнирно установлен тормозной кулак 14, на шлицах которого закреплен регулировочный рычаг 9.

Включение тормозов производится нажатием на тормозную педаль в кабине. При этом шток тормозной пневмокамеры поворачивает регулировочный рычаг 9 вместе с тормозным кулаком 14. Тормозной кулак прижимает колодки 3 с накладками 2 к тормозному барабану 1.

После отпускания тормозной педали давление в пневмокамере падает, и колодки 3 возвращаются в исходное положение пружинами 4. Между рабочей поверхностью накладок 2 и тормозным барабаном 1 образуется зазор, и торможение прекращается.

В процессе эксплуатации тормозные накладки 2 изнашиваются, что приводит к повышенным зазорам и снижению тормозного эффекта.

Зазор между тормозными накладками и тормозным барабаном должен составлять 0.3 мм в районе эксцентриков и 0.5 мм в районе регулировочного рычага и контролируется через окна в отливке тормозного барабана. Восстановление нормальных зазоров производится сначала вращением осей эксцентриков 13, затем с помощью червячной передачи, встроенной в регулировочный рычаг 9. Червячное колесо 16 жестко закреплено на валу тормозного кулака 14, а червяк 8 - на валике 6. Отрегулированное положение червячной пары сохраняется шариковым фиксатором 7.

Смазка тормозных кулаков производится через две пресс-масленки 15.

Для смазки регулировочных рычагов 9 необходимо отсоединить их от пневмо камер 12, снять с валиков тормозных кулаков 14 и произвести смазку через пресс-масленки. Обратная установка регулировочных рычагов производится с использованием резьбовых отверстий в валиках тормозных кулаков.

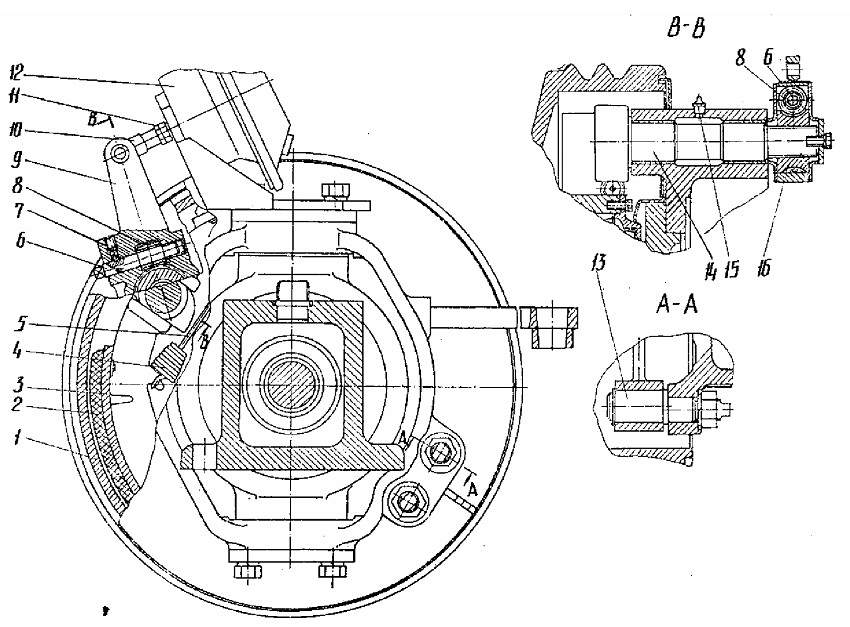

Рис. 22 Тормоза колес
1 - тормозной барабан; 2 - фрикционная накладка; 3 - тормозная колодка; 4 - пружина; 5 - тяга; 6 - регулировочный валик; 7 - фиксатор; 8 - червяк; 9 - регулировочный рычаг; 10 - вилка; 11 - контргайка; 12 - пневмокамера; 13 - ось; 14 - тормозной кулак; 15 - пресс-масленка; 16 - червячное колесо.
