ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-51

F-4  При  выполнении  одиночной  операции  движе-

ния рукояти к стреле отсутствует плавность пе-

ремещения рукояти.



Соответствующий код неисправности: отсутствует



•

Смотрите  подраздел  "ФУНКЦИОНИРОВАНИЕ  КОМ-

ПОНЕНТОВ/Гидрораспределитель"  в  "Техническое  ру-

ководство (Принципы работы)”.

















F-5  При выполнении совмещенной операции вращения

поворотной части и подъема стрелы наблюдается

снижение скорости подъема стрелы



Соответствующий код неисправности: отсутствует



•

Если  все  остальные  операции,  за  исключением  вра-

щения  поворотной  части/подъема  стрелы  функцио-

нируют нормально, причина может заключаться в не-

исправности механизмов вращения поворотной части

или подъема стрелы.

•

Прежде  всего,  проверьте  ослабление  разъемов  жгу-

тов проводов.

•

Смотрите  тему  "Управление  приоритетным  контуром

механизма  вращения  поворотной  части"  в  подразде-

ле  "СИСТЕМЫ  МАШИНЫ/Система  управления"  в

"Техническое руководстве (Принципы работы)”.






























T183-05-04-010

Электромагнитный клапан (приоритетного контура вращения
поворотной части).

Разъем (клемма концевого разъема жгута проводов по-
казана со стороны открытого конца)

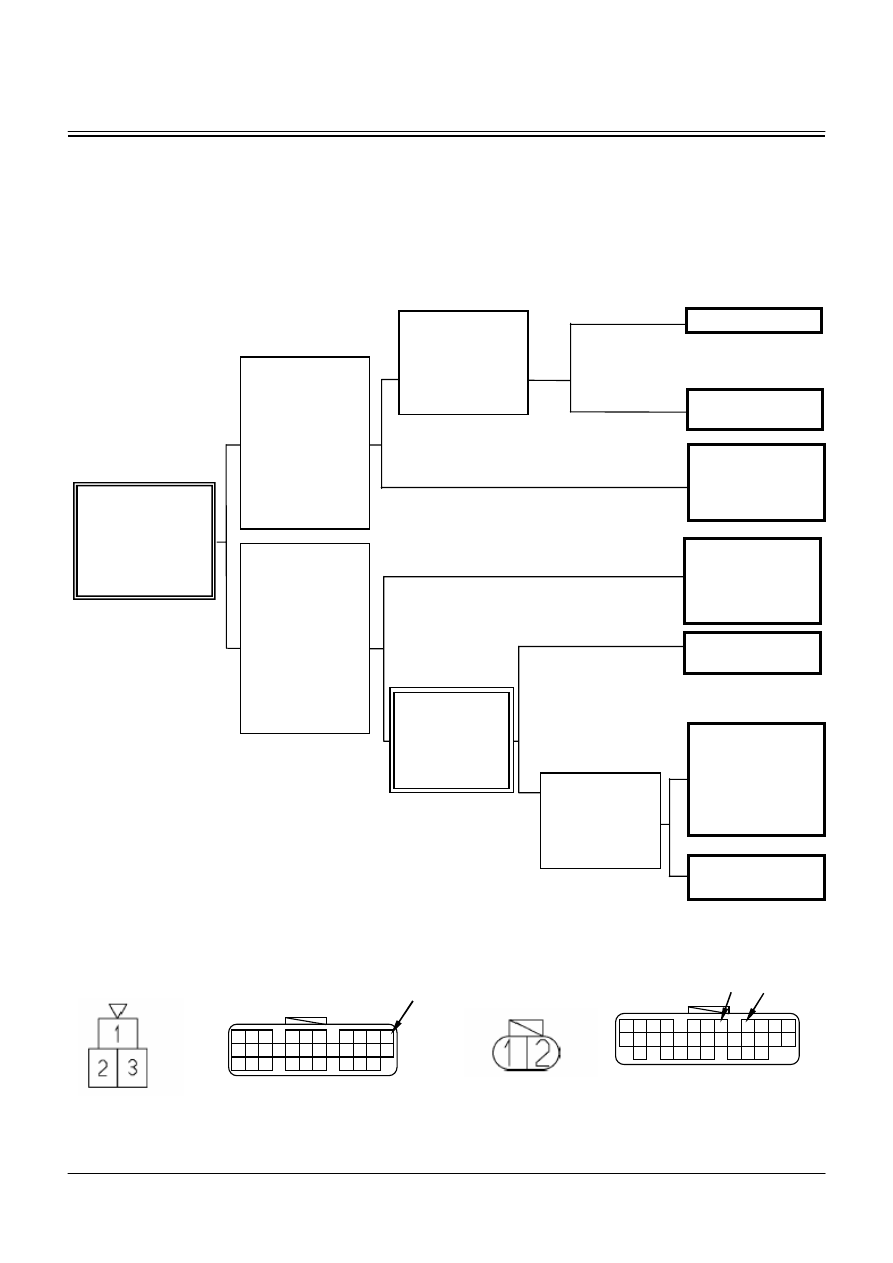

Неисправность регенера-

тивного клапана рукояти

(разберите и очистите его,

либо замените).

Неисправность гидрорас-

пределителя, либо заеда-

ние золотника гидрорас-

пределителя.

НЕТ

ДА

Проверьте, не произош-

ло ли заедания или за-

сорения регенеративно-

го клапана рукояти.

НЕТ

НЕТ

НЕТ

ДА

ДА

ДА

Неисправность электромагнитно-

го клапана (приоритетного контура

вращения поворотной части).

Повреждение жгута прово-

дов между МС и электро-

магнитным клапаном (при-

оритетного контура враще-

ния поворотной части).

· Объект контроля: пе-

реключатель режима

работы

· Переключатель режи-

ма работы: положение

режима копания

· Смотрите стр. Т4-6-2.

· Объект контроля: давле-

ние на выходе клапана

управления вращением

поворотной час-

ти/подъемом стрелы.

Проверьте переключа-

тель режима работы.

Проверьте, нет ли от-

клонений в показаниях

дисплея.



Проверьте, изменяется ли

давление в контуре вра-

щения поворотной час-

ти/подъема стрелы при

переключении режимов

вращения поворотной

части/подъема стрелы.

Проверьте напряже-

ние на клемме №1

концевого разъема

жгута проводов элек-

тромагнитного клапана

(приоритетного конту-

ра вращения поворот-

ной части): оно должно

составлять 24 В.

Неисправность переключа-

теля режима работы или по-

вреждение жгута проводов

между МС и монитором.

Неисправность МС.

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-52

F-6  Даже  если  переключатель  режима  стрелы

находится  в  положении ON (Включено),

выполняется подъем.



Соответствующий код неисправности: отсутствует



•

Смотрите  тему  "Управление  выбором  режима  работы

стрелы”  в  подразделе  "СИСТЕМЫ  МАШИНЫ/Система

управления" в "Техническое руководство (Принципы ра-

боты)”.

•

 Прежде всего, проверьте ослабление разъемов

жгутов проводов.


































Разъем  (клемма  концевого  разъема  жгута  проводов
показана со стороны открытого конца)





T183-05-04-101




















































T183-05-04-010



Блок электромагнитных кла-
панов SС

Переключатель режима ра-
боты стрелы

Разъем С МС

C31

C10

C23

C1








































№10

Разъем А МС

A32

A11

A25

A1




































№7

№8

· Объект контроля: пе-

реключатель режима

работы стрелы.

Проверьте переклю-

чатель режима рабо-

ты стрелы. При его

повороте на дисплее

должна появляться и

исчезать индикация

"ВМ".

НЕТ

ДА

НЕТ

НЕТ

ДА

ДА

· Смотрите стр. Т4-6-2.

· Смотрите стр. Т4-6-2.

· Переключатель ре-

жима работы стрелы:

положение ON

(Включено)

· Объект контроля: дав-

ление на выходе клапа-

на управления режимом

работы стрелы.

· Переключатель режима

работы стрелы: поло-

жение ON (Включено)

·  Операция опускания стрелы

ДА

НЕТ

НЕТ

ДА

НЕТ

ДА

Отсоедините пере-

ключатель режима

работы стрелы и со-

единительный разъем

С основного контрол-

лера. Проверьте не-

прерывность цепи

между клеммой №1

концевого разъема

жгута проводов пере-

ключателя режима

работы стрелы и

клеммой №10

концевого разъема С.

Поменяйте местами

переключатель режи-

ма работы стрелы и

выключатель режима

работы с повышенной

точностью и проверьте,

нормально ли функ-

ционирует система.

Неисправность МС.

Неисправность пере-

ключателя режима

работы.

Повреждение жгута

проводов между

разъемом С основно-

го контроллера и пе-

реключателем режи-

ма работы стрелы.

Повреждение жгута

проводов между

разъемом С основ-

ного контроллера и

блоком электромаг-

нитных клапанов SС.

Отсоедините соеди-

нительный разъем А

основного контролле-

ра и блока электро-

магнитных клапанов

SС. Соедините зажи-

мом клеммы №1 и

№2 концевых разъе-

мов блока электро-

магнитных клапанов

SС. Проверьте непре-

рывность цепи между

клеммами №7 и №8

концевого разъема А

жгута проводов.

Неисправность МС.

Поменяйте места-

ми блоки электро-

магнитных клапа-

нов SC и SA. Про-

верьте, правильно

ли функционирует

система.

Неисправность бло-

ка электромагнитных

клапанов SС.

Неисправность клапа-

на переключения пере-

грузочного предохра-

нительного клапана в

основном гидрорас-

пределителе, либо не-

исправность перегру-

зочного предохрани-

тельного клапана.

Проверьте дав-

ление управле-

ния режима рабо-

ты стрелы. Оно

должно состав-

лять 3,9 МПа.

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-53



ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-54

F-7  При  выполнении  подъема  стрелы  или

движения  рукояти  от  стрелы,  стрела  или

рукоять  в  начале  движения  несколько

опускаются.



Соответствующий код неисправности: отсутствует





















ПРИМЕЧАНИЕ:





1.  В начальной стадии работы давле-

ние  рабочей  жидкости  и  подача  на-
соса  невелики.  Поэтому,  если  об-
ратный  клапан  нагрузки  работает
со  сбоями,  рабочая  жидкость  со
стороны поршневой полости гидро-
цилиндра  возвращается  в  контур
через  обратный  клапан  нагрузки,
вызывая

временное

втягивание

штока гидроцилиндра стрелы.

 2.

Так  как  давление  рабочей  жидкости
и подача насоса малы, в случае, если
рабочая  жидкость  поступает  со
стороны  поршневой  полости (A) к
стороне  штоковой  полости (B) из-
за

поврежденного

поршня

гидроцилиндра  стрелы  или  блока
цилиндра,  шток  гидроцилиндра
стрелы  временно  втягивается  в
начале  движения.  Кроме  того,
снижается

рабочее

усилие

гидроцилиндра,  увеличивая  соот-
ветственно  и  величину  “дрейфа”
гидроцилиндра.





























T105-07-04-012






ДА

НЕТ

НЕТ

ДА

Повреждение золот-

ника гидрораспреде-

лителя, разрушение

пружины или хвосто-

вика золотника.

Проверьте наличие

чрезмерных утечек в

гидроцилиндре

Неисправность об-

ратного клапана на-

грузки.

Повреждение уплот-

нения гидроцилинд-

ра.

Проверьте со-

стояние обратного

клапана нагрузки в

гидрораспредели-

теле.

· Произведите раз-

борку клапа-

на/визуальный

контроль

При неисправности обратного
клапана нагрузки:

(A)

(B)
