РАБОТА С КОНДИЦИОНЕРОМ ЭКСКАВАТОРА PC300-7 КОМАЦУ

ПОЯСНЕНИЯ

У машин, оборудованных отопителем, функции охлаждения и осушения воздуха отсутствуют.

ОБЩАЯ КОМПОНОВКА ПАНЕЛИ УПРАВЛЕНИЯ КОНДИЦИОНЕРА ЭКСКАВАТОРА PC300-7 КОМАЦУ

(1) Выключатель

(2) Включатель вентилятора

(3) Регулятор температуры

(4) Переключатель воздуховыпускных отверстий

(5) Включатель автоматического режима кондиционера
(6) Переключатель НАРУЖНОГО ВОЗДУХА/РЕ ЦИРКУЛЯЦИИ

(7) Дисплей

(8) Включатель кондиционера

(9) Переключатель дефростера

ВЫКЛЮЧАТЕЛЬ
Кнопка (1) используется для выключения вентилятора и кондиционера.

• После нажатия кнопки (1) установленная температура и режим обдува вентилятора отображаются на дисплее (7), лампы над переключателем автоматического режима (5) и включателем кондиционера (8) гаснут и кондиционер выключается.

ВКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА

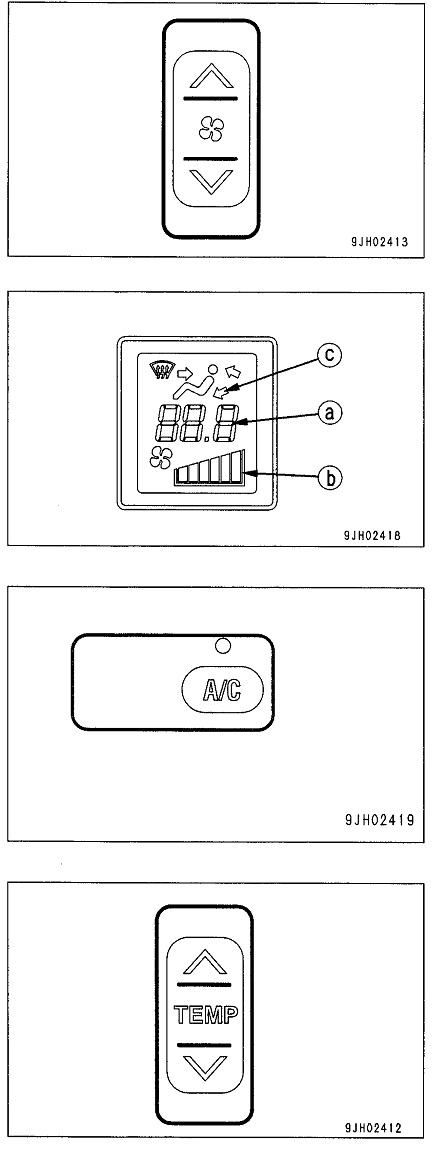

Включатель (2) используется для регулировки воздушного потока.

Сила потока воздуха может устанавливаться на 6 разных уровнях.

• Нажимайте стрелку л для усиления воздушного потока, для уменьшения воздушного потока нажимайте стрелку v.

• В автоматическом режиме поток воздуха настраивается автоматически.

РЕГУЛЯТОР ТЕМПЕРАТУРЫ

Включатель (3) используется для регулировки температурой в кабине. Температура может быть установлена в пределах от 18 до 32°C.

• Нажимайте стрелку л включателя для увеличения температуры, для уменьшения температуры нажимайте стрелку v.

• Обычно температуру устанавливают на 25°C.

• Температура может задаваться с шагом 0,5°C.


Индикация дисплея и температура>

ПЕРЕКЛЮЧАТЕЛЬ ВОЗДУХОВЫПУСКНЫХ ОТВЕРСТИЙ

Переключатель (4) используется для выбора воздуховыпускных отверстий.

• При нажатии переключателя (4) индикация на дисплее (7) изменяется, и воздух подается из воздуховыпускных отверстий, соответствующих указанным на дисплее.

• Если выбран режим AUTO, воздуховыпускные отверстия переключаются автоматически.
(A): Задние воздуховыпускные отверстия (4)

(B): Воздуховыпускное отверстие обдува лица (1)

(C): Воздуховыпускное отверстие обдува ног (1)

(D1): Воздуховыпускное отверстие ветрового стекла (1) (D2): Воздуховыпускное отверстие ветрового стекла (1)

• Воздуховыпускное отверстие ветрового стекла (D2) может открываться и закрываться вручную.

Примечание 1: Воздух подается из воздуховыпускных отверстий, отмеченных знаком О.

Примечание 2: Отверстия дефростера могут открываться и закрываться вручную соответствующим рычагом.

ВКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКОГО РЕЖИМА

С помощью включателя (5) поток воздуха, воздуховыпускные отверстия и источник воздуха (РЕЦИРКУЛЯЦИЯ/НАРУЖНЫИ ВОЗДУХ) выбираются автоматически, исходя из заданной температуры.

Этим включателем можно также включить кондиционер.

• При нажатии включателя автоматического режима (5) загорается расположенная над ним контрольная лампа.

• Обычно следует нажать этот включатель, затем регулятором (3) установить желаемую температуру и перейти в автоматический режим работы кондиционера.

• Перейдя с автоматического режима на ручной, можно использовать данный включатель для выбора силы воздушного потока, воздуховыпускных отверстий и источника воздуха (РЕЦИРКУЛЯЦИЯ/НАРУЖНЫИ ВОЗДУХ). При работе в ручном режиме лампа, расположенная над переключателем автоматического режима, гаснет.

ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ВОЗДУХА/ РЕЦИРКУЛЯЦИИ

Переключатель (6) используется для переключения источника воздуха между циркуляцией внутри кабины и подачей наружного воздуха.

• При нажатом переключателе (6) контрольная лампа, расположенная над ним, загорается, указывая на то, что воздух подается.

• В автоматическом режиме переключение режимов подачи воздуха (НАРУЖНЫЙ ВОЗДУХ/РЕЦИРКУЛЯЦИЯ) осуществляется автоматически.

ДИСПЛЕЙ
Дисплей отображает уставки температуры (а), силы воздушного потока (b) и схему работы воздуховыпускных отверстий (с).

• При нажатии выключателя (1) индикация уставок температуры (а) и силы воздушного потока (b) гаснет, и кондиционер выключается.

ВКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА ЭКСКАВАТОРА PC300-7 КОМАЦУ

Кнопка (8) используется для включения или выключения кондиционера (режимов охлаждения, осушения, обогрева).

• Когда включен вентилятор (дисплей отображает (b)) и нажимается кнопка (8), кондиционер включается, контрольная лампа, расположенная над ней, загорается, и кондиционер начинает работать. При повторном нажатии кнопки лампа, расположенная над ней, гаснет.

• Кондиционер не может работать при выключенном вентиляторе.

ПЕРЕКЛЮЧАТЕЛЬ ДЕФРОСТЕРА

Переключатель (9) используется в холодную или дождливую погоду для устранения запотевания ветрового стекла.

Рычаг переключателя передвинут вперед: дефростер открыт

Рычаг переключателя передвинут назад: дефростер закрыт

Дефростер можно использовать, если переключатель воздуховыпускных отверстий установлен в положение, обеспечивающее работу обдува лица или обдува лица и ног.

ПОРЯДОК ЭКСПЛУАТАЦИИ

Кондиционер может работать в автоматическом или ручном режиме. Выберите требуемый режим.
АВТОМАТИЧЕСКИЙ РЕЖИМ

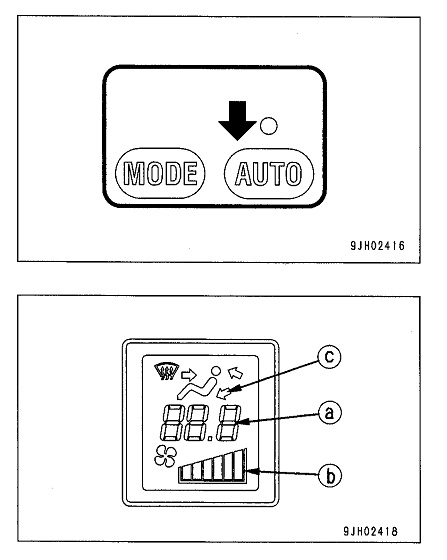

1. Переведите переключатель автоматического режима (5) в положение ON.

• Лампа, расположенная над переключателем (5), загорается.

• На дисплее отображаются заданная температура (а) и сила воздушного потока (b).

2. Регулятором (3) установите желаемую температуру. Сила воздушного потока, комбинация воздуховыпускных отверстий и выбор наружного или рециркулирующего воздуха задаются автоматически в соответствии с заданной температурой. И при этом кондиционер работает автоматически, поддерживая заданную температуру.
ПОЯСНЕНИЯ

Если индикатор воздуховыпускных отверстий (с) отображает вариант (d) или (e), а температура охлаждающей жидкости двигателя низкая, сила воздушного потока автоматически ограничивается, чтобы не допустить притока снаружи холодного воздуха.

ВЫКЛЮЧЕНИЕ АВТОМАТИЧЕСКОГО РЕЖИМА
Нажмите кнопку (1). Индикация уставок температуры (а), силы воздушного потока (b) и лампы над переключателем автоматического режима (5) и включателем кондиционера (8) гаснут, и кондиционер выключается.

РУЧНОЙ РЕЖИМ



1. Нажмите включатель вентилятора (2) и отрегулируйте поток воздуха. При этом убедитесь, что уставки температуры (а) и силы воздушного потока (b) отображаются на дисплее. 2. Переведите включатель кондиционера (8) в положение ON. Убедитесь, что контрольная лампа над включателем кондиционера загорелась. 3. Нажимая регулятор температуры, установите требуемую температуру внутри кабины.

4. Нажимая переключатель воздуховыпускных отверстий (4), выберите их желаемую конфигурацию. После этого индикация воздуховыпускных отверстий (с) изменится в соответствии со сделанным выбором. 5. Нажмите переключатель РЕЦИРКУЛЯЦИИ/НАРУЖНОГО ВОЗДУХА (6) и выберите циркуляцию воздуха внутри кабины (РЕЦИРКУЛЯЦИЯ) или подачу воздуха снаружи (НАРУЖНЫЙ ВОЗДУХ).

ВЫКЛЮЧЕНИЕ РУЧНОГО РЕЖИМА

Нажмите кнопку (1). Индикация уставок температуры (а), силы воздушного потока (b) и лампы над переключателем автоматического режима (5) и включателем кондиционера (8) гаснут, и кондиционер выключается.
