ВКЛЮЧАТЕЛИ ЭКСКАВАТОРА PC300-7 КОМАЦУ

ВКЛЮЧАТЕЛИ ЭКСКАВАТОРА PC300-7 КОМАЦУ

(1) Пусковой включатель

(2) Регулятор подачи топлива

(3) Прикуриватель

(4) Включатель блокировки поворота платформы

(5) Включатель наружного освещения

(6) Включатель остановки зуммера предупреждения

(7) Двухпозиционный выключатель увеличения силы резания
(8) Включатель звукового сигнала

(9) Кнопочный переключатель

(10) Включатель плафона освещения кабины

(11) Аварийный включатель привода насоса

(12) Аварийный включатель соленоида подачи топлива

(13) Выключатель тормоза поворота платформы

(14) Включатель поворотной лампы (если установлен)

(15) Включатель водяного насоса

ПУСКОВОЙ ВКЛЮЧАТЕЛЬ ЭКСКАВАТОРА PC300-7 КОМАЦУ

Включатель (1) применяется для запуска и остановки двигателя.

Положение OFF

В этом положении можно вставить и вынуть ключ. Все компоненты электрооборудования, за исключением плафона освещения кабины, выключаются, и двигатель останавливается.

Положение ON

Электрический ток проходит по зарядной цепи и цепи приборов освещения. Ключ пускового включателя оставьте в этом положении, пока двигатель работает.

Положение ПУСК

При этом положении пускового включателя можно запускать двигатель. Удерживайте ключ в этом положении, пока проворачивается коленвал. Сразу после запуска двигателя отпустите ключ, и он автоматически вернется в положение ON.

Положение ПОДОГРЕВ (предпусковой подогрев)

При запуске двигателя зимой установите ключ в это положение. Если ключ находится в положении ПОДОГРЕВ, то загорается контрольная лампа предпускового подогрева. Удерживайте ключ в этом положении до тех пор, пока контрольная лампа не начнет мигать. Сразу после того как начнет мигать контрольная лампа, отпустите ключ. Он автоматически вернется в положение OFF. После этого запустите двигатель, повернув ключ в положение ПУСК.

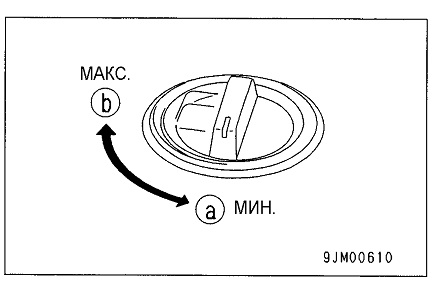

РЕГУЛЯТОР ПОДАЧИ ТОПЛИВА ЭКСКАВАТОРА PC300-7 КОМАЦУ

Регулятор (2) позволяет изменять частоту вращения и выходную мощность двигателя.

(a) Низкие холостые обороты Повернут до конца влево (против час-вой стрелки)

(b) Высокие холостые обороты Повернут до конца вправо (по часовой стрелке)

ПРИКУРИВАТЕЛЬ ЭКСКАВАТОРА PC300-7 КОМАЦУ

Прикуриватель (3) используется в качестве зажигалки.

Чтобы воспользоваться прикуривателем, вдавите его в гнездо. Через несколько секунд прикуриватель вернется в исходное положение.Извлеките прикуриватель из гнезда и прикурите сигарету.

Убрав прикуриватель, можно использовать его гнездо для подключения желтой лампы аварийной сигнализации. Мощность прикуривателя составляет 85 Вт (24 В х 3,5 А).
