ВЕТРОВОЕ СТЕКЛО ЭКСКАВАТОРА PC300-7 КОМАЦУ

ВЕТРОВОЕ СТЕКЛО ЭКСКАВАТОРА PC300-7 КОМАЦУ

< ПРЕДУПРЕЖДЕНИЕ

• При открывании и закрывании потолочного окна, ветрового стекла, нижнего окна или двери всегда устанавливайте рычаг блокировки в положение ЗАБЛОКИРОВАНО.

Случайное прикосновение к незаблокированным рычагам управления может повлечь за собой серьезный несчастный случай.

• При открывании или закрывании ветрового стекла остановите машину на твердой горизонтальной площадке, полностью опустите рабочее оборудование на грунт, остановите двигатель и только после этого закройте или откройте стекло.

• При открывании ветрового стекла крепко возьмитесь обеими руками за ручку, потяните вверх и не отпускайте ручку до тех пор, пока не зафиксируется автоматическая защелка.

• При закрывании ветрового стекла оно опускается быстрее за счет собственного веса. При закрывании крепко удерживайте ручки.
Предусмотрена возможность сдвинуть (поднять) верхнюю часть ветрового стекла на крышу кабины оператора.

Чтобы открыть

1. Расположите рабочее оборудование на ровной горизонтальной площадке и остановите двигатель.

2. Надежно зафиксируйте рычаг блокировки.

3. Убедитесь, что щетка стеклоочистителя находится в крайнем правом положении.

4. Возьмитесь за ручки (A), расположенные в верхней части ветрового стекла, и потяните рычаг блокировки (B), чтобы открыть защелку. Верхняя часть ветрового стекла выйдет из зацепления.
5. Удерживая нижнюю ручку (С) левой рукой изнутри кабины оператора, правой рукой возьмитесь за ручку (D), потяните ее вверх и, прижав к защелке (E) сзади кабины, зафиксируйте стекло защелкой.

6. Убедитесь, что ручка блокировки (B) надежно зафиксирована в положении ЗАБЛОКИРОВАНО.

• Защелка зафиксирована, если стрелка на ее корпусе (F) совпадает со стрелкой на ручке блокировки (B). Проверьте положения стрелок визуально.

• Если стрелка на корпусе (F) не совпадает со стрелкой на ручке блокировки (B), то защелка не зафиксирована. В этом случае повторите пункт 5, чтобы зафиксировать защелку.

При закрывании

< ПРЕДУПРЕЖДЕНИЕ
При закрывании ветрового стекла опускайте его медленно и будьте осторожны, чтобы не прищемить себе руку.
1. Установите рабочее оборудование на ровной горизонтальной площадке и остановите двигатель.

2. Надежно зафиксируйте рычаг блокировки.

3. Возьмитесь за левую и правую ручки (A) и потяните вниз ручку блокировки (B), чтобы открыть защелку.
4. Возьмитесь за ручку (C) в нижней части ветрового стекла левой рукой, а за ручку (B) в верхней части окна -правой, отожмите вперед, затем медленно опустите.

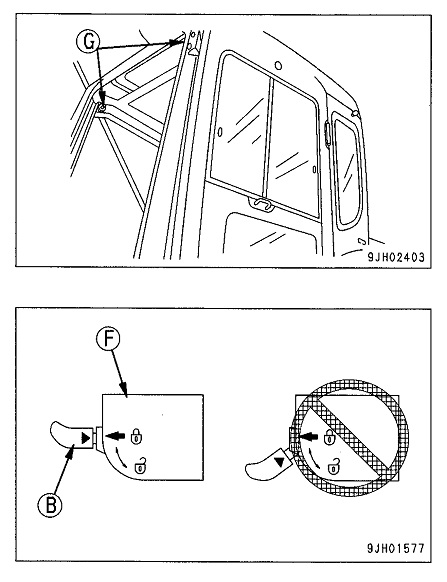

5. Когда нижний край стекла коснется верхнего края нижнего стекла, толкните верхнюю часть вперед в направлении левой и правой защелок (G) и зафиксируйте стекло.
6. Убедитесь в том, что ручка блокировки (B) надежно зафиксирована в положении ЗАБЛОКИРОВАНО.

• Защелка зафиксирована, если стрелка на ее корпусе (F) совпадает со стрелкой на ручке блокировки (B). Проверьте положения стрелок визуально.

• Если стрелка на корпусе (F) не совпадает со стрелкой на ручке блокировки (B), то защелка не зафиксирована. В этом случае повторите пункт 5, чтобы зафиксировать защелку.

Снятие ветрового стекла (нижней части)

1. Откройте ветровое стекло, затем возьмитесь за ручку (A), потяните вверх и снимите нижнюю его часть.
2. После снятия нижней части ветрового стекла храните его в задней половине кабины оператора, надежно зафиксировав левой и правой защелками (B).

• При снятии окон всегда одной рукой держите стекло, а другой открывайте защелку.
