АВАРИЙНЫЙ ВЫХОД ИЗ КАБИНЫ ОПЕРАТОРА ЭКСКАВАТОРА PC300-7 КОМАЦУ

Если по какой-либо причине дверь кабины не открывается, то снимите заднее окно и воспользуйтесь им для аварийного выхода.

Снимается заднее окно следующим образом.

1. Потяните за кольцо (1) и полностью выдерните уплотнение (2).

2. Резко надавите на угол переднего стекла и вытолкните его наружу.

• Снимать заднее окно следует только в целях аварийного выхода.

ДВЕРНОЙ ЗАМОК ЭКСКАВАТОРА PC300-7 КОМАЦУ

Для фиксации двери в открытом положении пользуйтесь дверным замком.

1. Прижмите дверь к защелке (1) и зафиксируйте ее в этом положении.

2. Для освобождения двери нажмите ручку (2), расположенную с левой стороны сиденья оператора, вниз, освобождая защелку.
3. Фиксируя дверь, убедитесь, что она надежно удерживается защелкой.

КРЫШКИ С ЗАМКАМИ

Для открывания и закрывания крышек, дверей и панелей используется пусковой ключ.

Более подробно о расположении крышек с замком см. в разделе ЗАКРЫТИЕ НА ЗАМОК (стр. 3-105).

Вставьте ключ до упора, затем поверните его. Если повернуть ключ, вставленный не до конца, то он может сломаться.

СПОСОБ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ КРЫШКИ С ЗАМКОМ

Открывание:

1. Вставьте пусковой ключ в прорезь замка.

2. Поверните пусковой ключ против часовой стрелки, до совмещения прорези замка с меткой на крышке и откройте ее.

ПОЯСНЕНИЯ

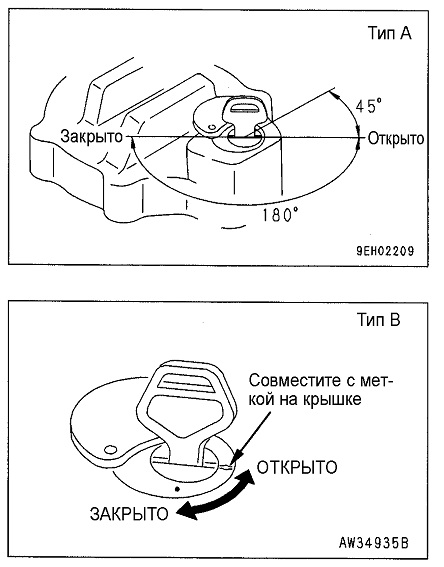

• Замок типа A используется для крышки топливного бака. Замок типа B используется для крышки гидробака.

• Замок типа A допускает свободное вращение крышки в закрытом положении. Когда крышка вращается, она не соскакивает с горловины бака.

Поверните пусковой ключ против часовой стрелки, совместите прорезь замка с меткой на крышке, затем медленно поворачивайте крышку, пока не услышите щелчок. Замок откроется и крышку можно будет снять.

Закрывание:

1. Закрутите крышку и вставьте ключ в прорезь замка.

2. Поверните пусковой ключ по часовой стрелке, затем выньте его.

СПОСОБ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ ПАНЕЛИ С ЗАМКОМ

Открывание панели (запертой)

1. Вставьте ключ в прорезь замка.

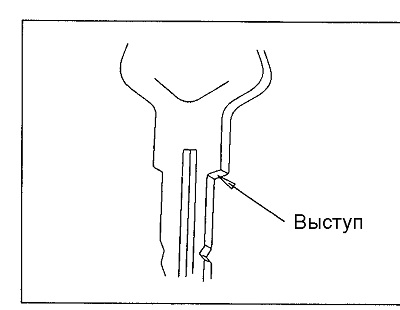

2. Повернув ключ против часовой стрелки, откройте панель, подцепив ее за выступ.

Закрывание панели

1. Закройте панель, затем вставьте ключ в прорезь замка.

2. Поверните ключ по часовой стрелке, затем выньте ключ.

ОХЛАДИТЕЛЬ-НАГРЕВАТЕЛЬ НАПИТКОВ

Расположен справа за сиденьем оператора. Подключен к кондиционеру, нагреваясь или охлаждаясь в зависимости от того, какой режим установлен - обогрева или охлаждения.

ПЕРЧАТОЧНЫЙ ЯЩИК ЭКСКАВАТОРА PC300-7 КОМАЦУ

(с подставкой для чашки)
Расположен слева от сиденья оператора.

Храните инструкцию по эксплуатации и техобслуживанию в этом ящике, чтобы всегда иметь ее под рукой.


ПЕПЕЛЬНИЦА ЭКСКАВАТОРА PC300-7 КОМАЦУ

Расположена под блоком системы контроля машины в правой половине передней панели кабины оператора.

Закрывая крышку пепельницы, обязательно убедитесь в том, что сигарета погашена.
