ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

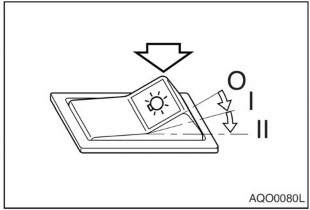

Этот выключатель используется для включения освещения.

В этом положении все освещение отключается.

I. В этом положении все освещение приборной панели и управляющие переключатели включены.

II.

В этом положении все освещение, рабочее освещение и фары включены.

Р ис. 6

ВНИМАНИЕ!

Не оставляйте приборную панель или

фары включенными,

если двигатель не

работает.

Если оставить освещение

включенным при неработающем

двигателе, разрядятся.

аккумуляторные батареи

ВКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

В этом положении стеклоочиститель отключен.
1. В этом положении стеклоочиститель двигается с постоянной скоростью.
2. В этом положении стеклоочиститель двигается в прерывистом режиме приблизительно 5 секунд
ПРИМЕЧАНИЕ. Использование

стеклоочистителя без жидкости в бачке омывателя при наличии песка или грязи может привести к повреждению стеклоочистителя и/или ветрового стекла.

Р ис. 7

ВКЛЮЧАТЕЛЬ СТЕКЛООМЫВАТЕЛЯ

При включенном стеклоочистителе нажмите выключатель омывателя, чтобы распылить моющую жидкость на ветровое стекло. Используйте в системе только соответствующую моющую жидкость для ветрового стекла.
1. В этом положении омыватель отключен.

  I. В этом положении выключатель стеклоомывателя подает жидкость. Если отпустить кнопку, выключатель возвращается в положение «О» («ВЫКЛ.»).

  Р ис. 8

  ПРИМЕЧАНИЕ. Не включайте

  стеклоомыватель,

  если в нем нет

  жидкости.

  При работе без жидкости

  двигатель омывателя может выйти из

  строя.

  Следует проверять уровень

  жидкости в бачке омывателя и при необходимости доливать ее.

  ПРИМЕЧАНИЕ. Использование мыльной воды или синтетического моющего средства вместо жидкости для чистки стекол может привести к повреждению щеток стеклоочистителя или окрашенных поверхностей. Используйте стандартную моющую жидкость для ветрового стекла: SSK703
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА СКОРОСТИ ХОДА

ОСТОРОЖНО!

Не включайте переключатель скорости хода при движущейся

установке.

Это может привести к

временной потере управления..

Данный переключатель активирует автоматическое переключение скоростей хода.
1. В данном положении выбрана

  «НИЗКАЯ» скорость хода.
  1. В данном положении выбрана

    «ВЫСОКАЯ» скорость хода.
  2. В данном положении выбрана
  «АВТОМАТИЧЕСКАЯ»

  скорость

  хода.

  Скорость хода

  автоматически изменяется с

  низкой на высокую, в

  зависимости от частоты вращения двигателя и нагрузки

  ходового гидромотора.
Р ис. 9

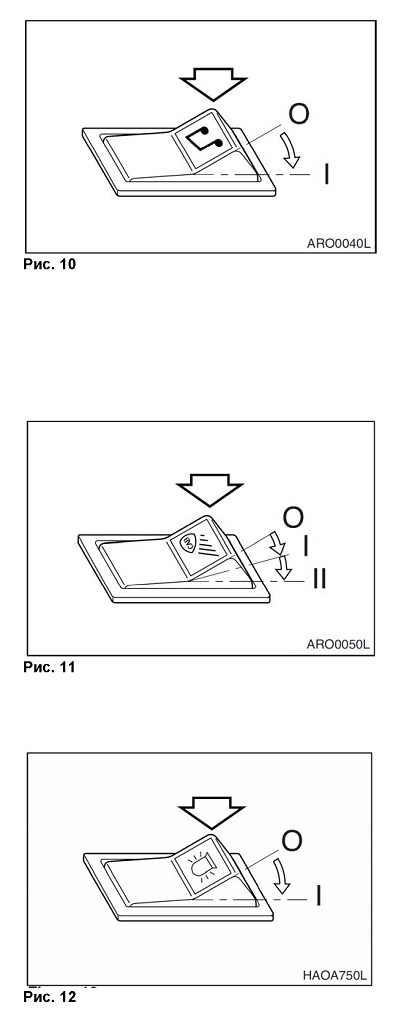

ПЕРЕКЛЮЧАТЕЛЬ СТЕРЕОМАГНИТОЛЫ

Это выключатель используется для включения или отключения напряжения

питания,

поступающего с блока

предохранителей на стереомагнитолу. Питание на стереомагнитолу будет

поступать,

только если переключатель

стартера установлен в положение

“I”

(Вкл.),

а выключатель стереомагнитолы

установлен в положение “I” (Вкл.). После этого “1. Кнопка включения/регулировки

громкости”,

стр. 2-36, может быть

использована для управления стереомагнитолой.

Если переключатель стартера или

выключатель стереомагнитолы

(рис.10)

находится в выключенном положении

(OFF), стереомагнитола будет

выключена,

несмотря на фактическое

положение

«1.

Кнопка

включения/регулировки громкости”, стр.

2-36.

ВЫКЛЮЧАТЕЛЬ РАБОЧЕГО ОСВЕЩЕНИЯ КАБИНЫ (ОПЦИЯ)

Это выключатель используется для управления рабочим освещением кабины, если машина им оборудована.

В этом положении все рабочее освещение кабины отключается

(OFF).
1. В этом положении переднее рабочее освещение кабины, расположенное спереди сверху на кабине, включается (ON).
2. В этом положении переднее рабочее освещении кабины спереди сверху на кабине и заднее рабочее освещении кабины сзади сверху на кабине включается (ON)

ВЫКЛЮЧАТЕЛЬ ПРЕДУПРЕДИТЕЛЬНОГО СВЕТОВОГО СИГНАЛА (ОПЦИЯ)

Если машина оборудована предупреждающим световым сигналом, для его включения нажать этот переключатель.
1. В этом положении предупреждающий световой сигнал выключается (OFF).

I. В этом положении предупреждающий световой

сигнал включается

начинает мигать.

ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАТОРА ХОД/ ПОВОРОТ (ОПЦИЯ)

Если машина оборудована

предупредительным звуковым сигналом

хода/

поворота,

включите этот

выключатель для активации сигнала при повороте или ходе экскаватора.

Р ис. 13

O. В этом положении система

сигнализации хода/ отключена.

поворота

В этом положении будет работать

только сигнал хода при движении машины.
В этом положении сигнал будет

работать при

повороте и ходе,

если машина оборудована

сигналом поворота.

ПРИМЕЧАНИЕ.

Если машина оборудована сигнализатором хода, сигнализация не будет включена во время поворота,

несмотря на то,

что

переключатель находится в

положении

«II».

ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ О ПЕРЕГРУЗКЕ (ОПЦИЯ)

Если машина оборудована устройством

предупреждения о перегрузке,

следует

нажать данный переключатель для

активации устройства.

О. В данном положении устройство предупреждения о перегрузке выключено.
1. Если в этом положении груз приближается к предельному

  значению,

  на приборной панели

  загорается соответствующий предупреждающий индикатор и

  раздается предупреждающий звуковой сигнал.

  Р ис. 14

  ОСТОРОЖНО!

  Для исключения травм запрещается превышать номинальную

  грузоподъемность машины.

  Если

  машина не находится на ровном грунте, ее грузоподъемность изменяется. Могут существовать нормы местных распорядительных органов, касающиеся применения экскаваторов для подъема тяжелых грузов.

  Необходимо строго соблюдать эти нормы.
