Экскаватор траншейный цепной ЭТЦ-208В (технические характеристики)

Экскаватор траншейный цепной ЭТЦ-208В (технические характеристики)
описание и технические характеристики

Экскаватор ЭТЦ-208В предназначен для рытья траншей прямоугольного сечения в мерзлых и особо прочных немерзлых грунтах. Он оснащен цепным рабочим органом и поперечно расположенным цепным скребковым транспортером. Передвижение машины и регулирование скорости рабочего хода осуществляются с помощью гидропривода.
Цепь рабочего органа состоит из звеньев гусеничной цепи трактора Т-100М, к которым крепятся резцы и скалывающие клинья. Резцы предназначены для разработки мерзлых грунтов. Они оснащены стандартными пластинками из твердого сплава, а для немерзлых грунтов имеют износостойкую наплавку. При движении цепи и поступательном передвижении машины резцы прорезают в грунте канавки, а остающиеся между ними целики скалываются боковым распором клиньев. Грунт выносится из траншей рабочей цепью и далее подается скребками конвейера в отвал.
Подъем, опускание и принудительное заглубление рабочего органа экскаваторов в грунт осуществляются с помощью двух гидроцилиндров, штоки которых связаны с рамой рабочего органа.

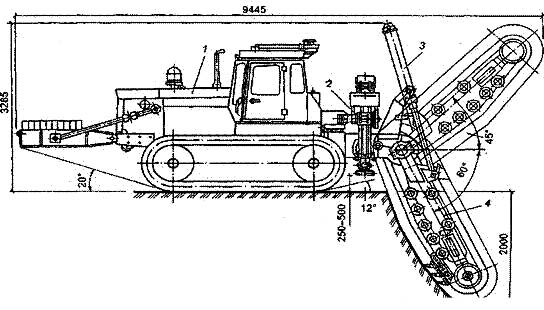

Экскаватор ЭТЦ-208В

Техническая характеристика экскаватора ЭТЦ-208В

Базовая машина	Трактор Т-130МГ-1
Размеры отрываемой траншеи, м:
..наибольшая глубина	2
..ширина по дну	0,6
Категория разрабатываемого грунта	мерзлые грунты при глубине промерзания до 2 м
Техническая производительность, м3/час	80
Скорость передвижения:
..рабочая, м/ч:	20 - 530
..транспортная, км/ч	до 5,22
Рабочий орган:
..тип	специальный
..шаг цепи, мм	203
..число резцов	72
..шаг резцов, мм	203
Скорость цепи, м/сек	1,7 и 2,4
Конвеер:
..тип	скребковый
..ширина скребка, мм	350
Габариты в транспортном положении, мм:
..длина	9450
..ширина	2800
..высота	3300
Дорожный просвет, мм	360
Среднее давление на грунт, мПА	0,1
Масса, т	24,2
