Роторный экскаватор ЭР-7А предназначен для рытья траншей под магистральные трубопроводы в грунтах до IV категории включительно. Экскаватор ЭР-7А выполнен на базе трактора С-100 с двигателем 6КДМ-50.
Экскаватор состоит из рабочего органа, механизма его привода, механизма подъема и опускания рабочего органа и ленточного транспортера для грунта. Базовый тягач конструктивно изменен, расширена колея гусениц, увеличена ширина башмаков, длина гусеничных тележек и лонжеронов рамы, изменено размещение двигателя, введена дополнительная трехскоростная понижающая коробка передач.

Экскаватор ЭР-7А

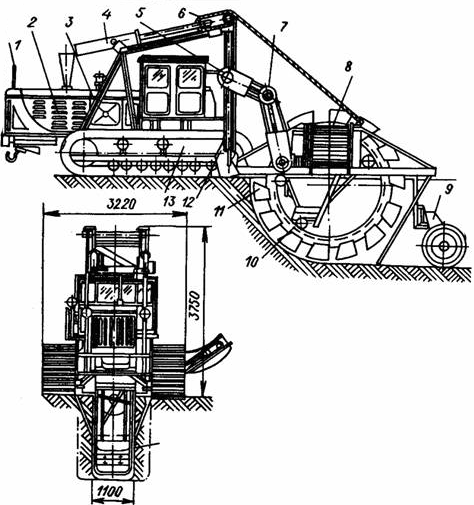

1 - визирное устройство; 2 - капот двигателя; 3 - рама тягача; 4 - гидроцилиндр; 5 - механизм подъема рабочего органа; 6 - цепной привод ротора; 7 - рама рабочего органа; 8 - конвеер; 9 - задняя опора; 10 - направляющие ролики; 11 - ковш; 12 - поперечная связь; 13 - гусеничная тележка

Техническая характеристика экскаватора ЭР-7А

Базовая машина	Тягач на базе С-100
Размеры отрываемой траншеи, м:
..глубина	2,0
..в т.ч. мерзлых грунтах	0,8
Ширина по дну, м	1,2
Производительность техническая, м/час	500
Скорость передвижения:
..рабочая, м/ч:	31 - 310
..транспортная, км/ч	1,42 - 6,14
Масса, т	24,5

Рабочий орган представляет собой ротор с расположенными на нем ковшами и зубьями.
Внутри ротора проходит ленточный транспортер, на который ссыпается из ковшей разработанный грунт и выбрасывается на бровку траншеи. Привод рабочего органа механический от вала отбора мощности трактора. Вращение передается через редуктор отбора мощности, закрепленный на корпусе заднего моста, далее через редуктор привода ротора и шарнирные цепные передачи на приводной вал редуктора. Для предохранения от поломок рабочего оборудования в редуктор привода ротора вмонтирована предохранительная муфта. Передняя часть рамы рабочего органа шарнирно связана с механизмом подъема, установленным на основной раме, а задняя часть - с опорным колесом. Подъем и опускание ротора производятся гидроцилиндром. Ротор экскаватора состоит из двух колец диаметром 3500 мм, шириной 210 мм с расположенными на них четырнадцатью ковшами. На каждом ковше имеется по одному зубу. Специальная расстановка зубьев позволяет разрабатывать мерзлые грунты прочностью до 200 ударов плотномером Дорнии.
