Экскаватор ЭТР-204 состоит из тягача и навесного рабочего органа.

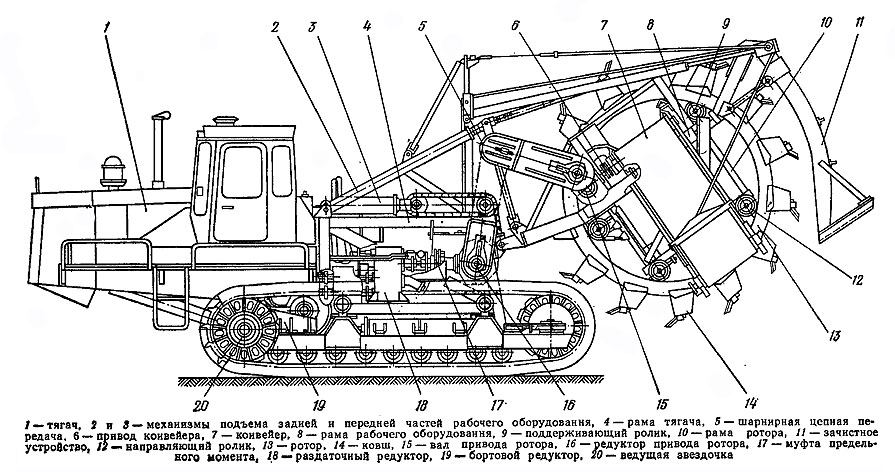

Гусеничный ход базового трактора Т-130Г (Т-130Г-1) удлинен и расширен по колее, а двигатель вынесен вперед относительно ходовых тележек. На тягаче 1 (см.схему) установлена низкая компактная рама 2 с направляющими стойками, на которой смонтирован редуктор 4 привода ротора, гидравлические механизмы 3 подъема и опускания передней и задней частей рабочего органа и узел опоры рабочего органа. К тягачу шарнирно прикреплена рама 7 рабочего органа, несущая роторное колесо диаметром 3550 мм (по режущим кромкам зубьев) с четырнадцатью ковшами вместимостью 140 л, двухсекционный отвальный конвейер, ножевые откосники и зачистное устройство для зачистки дна траншеи. Роторное колесо, щит-ограничитель, поддерживающие и направляющие ролики ротора ЭТР-204 по конструкции одинаковы с такими же узлами экскаватора ЭР-7АМ. Передние кронштейны рамы рабочего органа шарнирно соединены с ползунами механизма подъема передней части рабочего органа, которые могут передвигаться по наклонным направляющим стойкам рамы тягача (так же, как у экскаватора ЭР-7АМ) с помощью пары гидроцилиндров и втулочно-роликовых цепей. Подъем и опускание задней части рабочего органа производятся парой гидроцилиндров, штоки которых шарнирно прикреплены к верхней части стоек, связанных с задним концом рамы канатами.

Техническая характеристика экскаватора ЭТР-204

Задняя часть рабочего органа при копании траншей находится в подвешенном состоянии, поэтому рабочий орган не имеет задней опоры. Ленточный отвальный конвейер экскаватора ЭТР-204 с шириной ленты 800 мм выполнен складывающимся и состоит из горизонтальной и наклонной (откидной) секций. Откидная секция конвейера устанавливается в наклонное рабочее положение и опускается с помощью гидроцилиндра через полиспаст с траверсой.
Для передвижения экскаватора на рабочих скоростях при рытье траншей применен гидромеханический ходоуменьшитель, включающий насос переменной производительности, гидромотор и понижающий редуктор. Гидрообъемный привод ходоуменынителя выполнен по схеме гидронасос - гидромотор. Движение от гидромотора через понижающие передачи раздаточного редуктора передается сначала на средний, а затем на нижний II валы коробки передач трактора, далее через коническую передачу, бортовые фрикционы и бортовые редукторы 8 на ведущие звездочки гусеничного хода. Скорость рабочего хода в диапазоне от 10 до 300 м/ч регулируется изменением производительности насоса. Для передвижения машины на транспортных скоростях крутящий момент от дизеля передается гусеницам через главную муфту сцепления, тракторную коробку передач, коническую пару, бортовые редукторы и фрикционы. Коробка передач тягача обеспечивает восемь транспортных скоростей при движении вперед (от 1,5 до 6,38 км/ч) и четыре скорости (от 1,52 до 4,25 км/ч) при движении назад.
Привод ротора осуществляется от вала отбора мощности тягача через раздаточный редуктор, конический редуктор с дифференциальным механизмом, цепные шарнирные передачи и консольные одноступенчатые редукторы. От редукторов движение передается полувалам привода ротора, на которых закреплены приводные шестерни, зацепляющиеся с рейками ротора. Между раздаточным редуктором и редуктором привода ротора установлена предохранительная муфта предельного момента. Роторное колесо может вращаться с двумя скоростями (7,8 и 9,6 об/мин) вперед и с одной скоростью назад. Пониженная частота вращения ротора необходима при разработке грунтов со значительными каменистыми включениями.
Отвальный двухсекционный конвейер приводится в действие от одного из полувалов привода ротора. Привод конвейера состоит из конического реверсивного редуктора и трех ветвей цепной передачи, приводящей верхний и нижний барабаны конвейера. Скорость движения ленты конвейера составляет 3,4, 4,3 и 5,4 м/с.
Производительность экскаватора ЭТР-204 составляет 600 - 650 м3/ч.
