описание и технические характеристики

В экскаваторе ЭТЦ-165 рабочее оборудование, расположенное сзади в виде цепного рабочего органа скребкового типа и шнекового конвейера, приводится от вала отбора мощности трактора через редуктор с муфтой предельного момента. Спереди трактора расположен отвал. Два ведущих моста базового трактора МТЗ-82 обеспечивают высокие тягово-сцепные качества экскаватора. Бульдозерный отвал может поворачиваться и выдвигаться в сторону, что позволяет производить качественную засыпку траншей.
Навесное оборудование (редуктор привода рабочего органа, рабочий орган с механизмом подъема, ходоуменьшитель, поворотное бульдозерное оборудование, дополнительная гидросистема) устанавливается без доработок трактора.
Корпус привода рабочего органа прикреплен к корпусу заднего моста трактора. Привод осуществляется через трехступенчатый редуктор, получающий вращение от привода заднего вала отбора мощности трактора. Он обеспечивает четыре рабочие скорости и две скорости реверса рабочей цепи. Для предохранения деталей экскаватора от поломок при встрече рабочего органа с непреодолимыми препятствиями в приводе установлена предохранительная муфта.
Шнековый конвейер для выгрузки грунта в отвалы и очистки бермы устанавливается на раме рабочего органа в положение, соответствующее глубине копания. Привод конвейера осуществляется рабочей цепью. Для зачистки и сглаживания дна траншеи рама рабочего органа оснащена консольным зачистным башмаком.

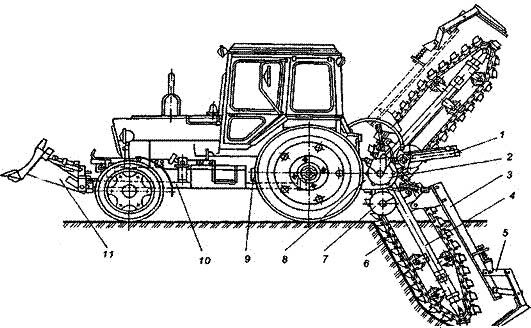

Экскаватор ЭТЦ-165А:
1 - механизм подъема и опускания рабочего органа; 2 - приводной вал; 3 - дополнительная рама рабочего органа; 4 - рабочий орган; 5 - зачистной башмак; 6 - рабочая цепь; 7 - шнековый конвейер; 8 - редуктор привода рабочего органа; 9 - ходоуменьшитель; 10 - трактор; 11 - отвал бульдозера

Техническая характеристика экскаватора ЭТЦ-165А

Базовая машина	Трактор МТЗ-82
Размеры отрываемой траншеи, м:
..наибольшая глубина	1,6
..ширина по дну	0,2; 0,27; 0,4
Категория разрабатываемого грунта	III
Техническая производительность, м3/час	85
Скорость передвижения:
..рабочая, м/ч:	20 - 800
..транспортная, км/ч	1,89 ... 33,4
Рабочий орган:
..тип	скребковый
..шаг цепи, мм	100
..число скребков	18 / 20 *
..шаг скребков, мм	400
Скорость цепи, м/сек	0,8, 1,2, 1,5 и 2,1
Конвеер:
..тип	отвальный шнековый
Габариты в транспортном положении, мм:
..длина	7200
..ширина	2300
..высота	3200
Дорожный просвет, мм	450
Масса, т	6,3

* Слева от черты - для рытья траншей шириной 0,27 м, справа - 0,4 м
