Техническая характеристика экскаватора МТП-71-1

* - при работе в отвал с поворотом на 90-120° и средней глубине и радиусе копания

Поворотная платформа сварной конструкции соединена с верхней ходовой рамой через опорно-поворотное устройство. На ней размещены дизельный двигатель А-01М с насосной установкой, элементы гидропривода, механизм поворота платформы, рабочее оборудование, противовес и кабина. Гидропривод экскаватора состоит из трех гидросистем: силовой, управления и вспомогательной. Силовая гидросистема предназначена для привода рабочего оборудования, ходового устройства и поворотной платформы и включает в себя сдвоенный аксиально-поршневой насос 223.25, два моноблочных четырехзолотниковых гидрораспределителя, три гидромотора 210.25 для привода гусениц и поворотной платформы, гидроцилиндры, центральный коллектор, маслоохладитель, фильтры, гидробак, трубопроводы и рукава. Гидросистема управления предназначена для управления гидрораспределителями  и тормозом поворотной платформы  и включает в себя шестеренный насос НШ-1 ОЕ-Л, напорный золотник, пневмогидроаккумулятор с клапанами, блоки управления, золотники блокировки и гидроклапан типа "ИЛИ". Вспомогательная гидросистема предназначена для заправки бака рабочей жидкостью из заправочной емкости и включает в себя установленный на двигателе шестеренный насос НШ-46-2Л, заправочный фильтр, трубоопроводы и рукава.
На экскаваторе МТП-71-1 в отличие от экскаватора МТП-71 для привода верхней части стрелы дополнительно установлены два гидроцилиндра, аналогичные по конструкции гидроцилиндру  поворота ковша. Управление этими гидроцилиндрами осуществляется с помощью золотника гидрораспределителя, через который на базовой машине МТП-71 подается дополнительный поток мощности в гидроцилиндр рукояти. В линии питания поршневой полости гидроцилиндров  верхней части стрелы установлен дроссель с обратным клапаном для ограничения скорости ее опускания, а для ограничения давления в поршневой полости гидроцилиндров ковша и рукояти предусмотрены предохранительные и обратные клапаны. При планировочных работах плавающее положение гидроцилиндров стрелы обеспечивают гидрозамки, установленные параллельно линиям управления гидроцилиндрами стрелы.

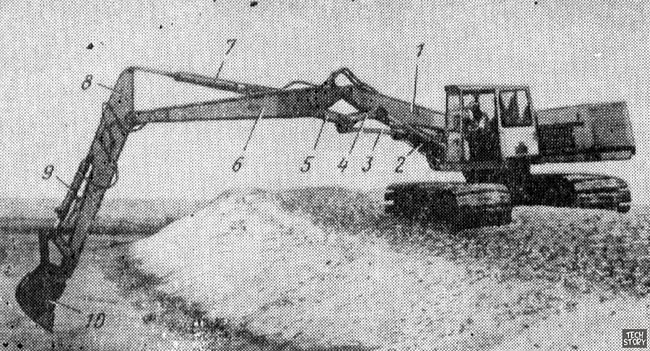

Рабочее оборудование экскаватора включает в себя шарнирно - сочлененную стрелу, состоящую из нижней 1 и верхней удлиненной 6 частей, удлиненную рукоять 8 и ковш 10. Для привода рабочего оборудования используются два гидроцилиндра 2 подъема (опускания) стрелы, гидроцилиндр  рукояти 7 и гидроцилиндр ковша 9. Привод верхней части стрелы осуществляется двумя гидроцилиндрами 3 через тяги 4 и 5.

Шарнирное сочленение стрелы позволяет изменять ее геометрию в процессе работы экскаватора непосредственно из кабины машиниста, что в свою очередь повышает технологические возможности экскаватора.  В кабине машиниста дополнительно установлены кран управления плавающим положением гидроцилиндров нижней части стрелы и педальный блок управления гидроцилиндрами верхней части cтрелы. Кинематика и параметры рабочего оборудования позволяют с одной установки экскаватора вести разработку основного объема канала (до 80 %) на укороченных радиусах копания и лишь остального объема - на максимальных радиусах. При этом можно разрабатывать грунт вблизи гусеничного хода без "недоборов", выполнять работы по формированию и зачистке откосов различного заложения.

Сравнительные характеристики рабочего оборудования экскаваторов МТП-71-1 с обратной лопатой и ТЭ-3м с драглайном:

Из таблицы видно, что экскаватор МТП-71-1 по параметрам рабочего оборудования не уступает экскаватору ТЭ-3м с оборудованием драглайна. В процессе испытания экскаватора МТП-71-1 на производственных объектах при рытье типовых каналов различного сечения в одну и две проходки, а также при их ремонте (углубление дна и зачистка откосов) общий объем выполненных работ составил 27,5 тыс.м3 грунта I - II категорий. Средняя производительность экскаватора при рытье каналов сечением более 10 м2 составила 78 м3/ч, при ремонте - 57 м3/ч.
Испытаниями установлено, что экскаватор МТП-71-1 может эффективно осуществлять большинство видов работ, производимых при мелиорации земель, качественно выполнять откосы, производить углубление и очистку каналов без нарушения откосов, выполнять ряд технологических операций, заменяющих ручной труд.
Применение экскаватора МТП-71-1 по сравнению с экскаватором ТЭ-3м с оборудованием драглайна снижает затраты времени на разработку каналов в среднем на 16-25 %.

Инженеры С.В. Чадин, Н.А. Булгач, канд. техн. наук В.В. Никешин (ВНИИстройдормаш),
инж. В.Б. Дрягин (Ивановский завод торфяного машиностроения "Ивторфмаш")
и инж. В.Г. Шмуклер (СКБ "Торфмаш")
