Универсальный экскаватор ЭО-6122А (технические характеристики)
описание и
технические характеристики
Полноповоротный
одноковшовый универсальный экскаватор с гидравлическим
приводом ЭО-6122А предназначен для разработки карьеров,
рытья котлованов, траншей, каналов и других земляных
сооружений в грунтах I - IV категорий и предварительно
разрыхленных скальных и мерзлых грунтах в интервале
температур окружающей среды от -40 до +40° С.
Экскаватор может оснащаться следующими видами рабочего
оборудования: прямой лопатой с ковшами различной
емкости; оборудованием обратной лопаты с ковшами
различной емкости; погрузочным оборудованием.
Изготовитель - Воронежское ПО "Тяжэкс".
Техническая характеристика экскаватора ЭО-6122А
Мощность
электродвигателей, кВт
2 Х 75
Емкость ковша
для грунтов до IV категорий,м3:
..геометрическая
2,5
..номинальная
3,1

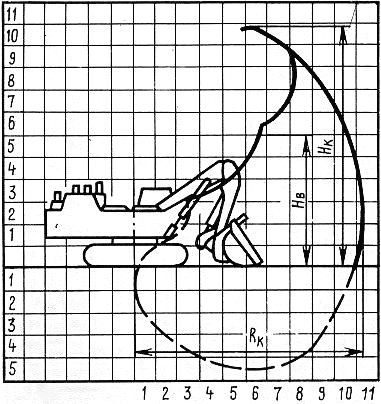

Наибольший
радиус копания,м
10,25
Наибольшая
высота выгрузки,м
5,4
Наибольшее
усилие копания, кН
228
Продолжительность рабочего цикла,с
22,4
Скорость
передвижения,км/ч
1,52
Габаритные
размеры с оборудованием прямой лопаты (ковш
выдвинут вперед) ,мм:
..длина
14000
..ширина
3600
..высота
6500
Масса
эксплуатационная с оборудованием прямой лопаты,т
58,1
Экскаватор ЭО-6124
описание и
технические характеристики
Экскаватор предназначен для
разработки грунтов I - IV категории и для погрузки
дробленых скальных пород с величиной кусков до 1/3
ширины ковша, при температуре воздуха от -40 до + 40 °С.
В зависимости от комплектации экскаваторы могут быть
оборудованы прямой или обратной лопатой и другим сменным
оборудованием. Экскаваторы имеют комфортабельную кабину,
обеспечивающую тепло - и звукоизоляцию, с регулируемым
по вертикали и горизонтали сиденьем. Подвеска сидения
обеспечивает необходимый комфорт оператора.
Силовая установка экскаватора ЭО-6124 - электродвигатели
переменного тока на 380Вмощностью
по 90кВт.
Гидропривод - двухпоточный, с автоматическим
суммированием потоков для одновременного осуществления
любого одного движения рабочего оборудования и с
автоматическим разделением потоков для одновременного
осуществления любых двух движений рабочего оборудования
и поворота платформы. Для осуществления движений и
управления экскаваторы имеют основные и вспомогательные
аксиально-поршневые гидронасосы, гидродвигатели и
исполнительные гидроцилиндры. Максимальное давление
основного гидронасоса - 25МПа(250кгс/см2).
Максимальное давление вспомогательного насоса 3,5Мпа(35кгс/см2).
Объем гидросистемы - 725 литров. Гидроцилиндры рукояти и
ковша имеют встроенные гидравлические демпферы.
Характеристики гидроцилиндров
Наименование
Количество
Диаметр поршня
Диаметр штока
Ход поршня
Гидроцилиндр стрелы
2
180
125
1800
Гидроцилиндр рукояти
2
180
125
1400
Гидроцилиндр ковша
прямой лопаты
2
180
125
1250
Экскаватор управляется с помощью двух
рычагов и педалей блоков управления.
Система сервоуправления обеспечивает
легкость включения движений и позволяет
к двум основным движениям подключать с
помощью педали третье - безнасосное
опускание стрелы.
Экскаваторы
приводятся в движение двумя аксиально-поршневыми
гидродвигателями с помощью трехступенчатых
редукторов, установленых на гусеничных рамах.
Два нормально замкнутых колодочных тормоза
обеспечивают стопорение гусеничного хода
экскаватора во время работы и стоянки.
Поворотная платформа приводится в движение
аксиально-поршневым гидродвигателем через
двухступенчатый планетарный редуктор.
