описание и технические характеристики

Торфяной гидравлический экскавтор МТП-71 изготавливался ивановским заводом торфяного машиностроения "Ивторфмаш" с 1970 года. Это была первая модель экскаватора с гидравлическим приводом механизмов для завода, впоследствии полностью заменившая механические экскаваторы на конвеере.
Экскаватор торфяной одноковшовый универсальный с гидравлическим приводом на уширенно - удлиненном гусеничном ходу предназначен для выполнения земляных работ в грунтах I - III категорий со слабой несущей способностью. В условиях строящихся и действующих торфопредприятий он может использоваться при рытье и ремонте валовых и картовых канав, магистральных каналов, при рытье котлованов и траншей, при погрузочно - разгрузочных работах, а также при аналогичных работах в мелиорации и сельском хозяйстве.
На поворотной платформе смонтированы силовая установка, механизм поворота, стрела с гидроцилиндрами, гидросистма, электрооборудование, кабина и механизмы управления. Экскаватор комплектуется рабочим оборудованием - обратной лопатой с профильным ковшом емкостью 1 м3.
Опорной базой экскаватора является уширенно - удлиненный гусеничный ход с цевочным зацеплением, он же служит для передвижения экскаватора. На гусеничном ходу через опорно-поворотное устройство смонтирована поворотная платформа, вращение которой осуществляется механизмом поворота.
Объемный гидравлический привод механизмов экскаватора состоит из сдвоенного аксиально - поршневого насоса, приводимого в движение дизельным двигателем А-01М (Алтайского моторного завода), системы трубопроводов, управляющей и предохранительной аппаратуры, исполнительных механизмов. От насоса через распределители рабочая жидкость поступает к гидроцилиндрам, приводящим в действие рабочее оборудование, гидромотору поворота платформы и через центральный коллектор к гидромоторам редукторов механизмов передвижения гусеничного хода.

Многолетняя эксплуатация мелиоративных экскаваторов МТП-71 показала низкую надежность опорных катков ходового устройства. В процессе работы катков быстро выходят из строя уплотнения, срывается фланцевая крышка катка, при этом в полость катка проникает вода, происходит вымывание смазки и затем разрушаются подшипники. (Применение подшипников качения в узлах ходовых устройств мелиоративных экскаваторов бывает не всегда оправдано, ввиду того что они плохо воспринимают динамические нагрузки, совершенно не восприимчивы к попаданию загрязнения, требовательны к условиям смазки и т.д. В тяжелых землеройных машинах подшипники качения заменяют подшипниками скольжения, но в данном случае важно правильно выбрать материал, особенно для условий низких температур, повышенного загрязнения и высоких нагрузок).
Для повышения надежности опорных катков их модернизировали путем увеличения диаметра, установки подшипников более высокой грузоподъемности, применения комбинированного уплотнения, литых фланцевых крышек вместо штампованных. Усиленные катки проходили ресурсные испытания в лабораторных условиях (в Тюменском СХИ), где имитировали реальные условия эксплуатации (состояние грунта, нагрузка, температура). Ресурсные испытания показали, что катки могут работать до 2000-2500 ч без ремонта. Наиболее ненадежной частью опорного катка является уплотнение.

Последующие модернизации экскаватора МТП-71: МТП-71А (взят за основу для экскаватора ЭО-4222ХЛ) и МТП-72.

Техническая характеристика экскаватора МТП-71

Максимальный радиус, описываемый хвостовой частью кабины, м	3,13
Ширина, м
..кабины (платформы)	3
..гусеничного хода	3,9
..гусеничной ленты	1,2
Высота до крыши кабины, м	3,2
Давление на грунт, кг/см2	0,22
Максимальный радиус копания, м	8,85
Максимальная глубина копания, м	5,35
Рабочий цикл, с	21
Емкость ковша, м3	0,65 - 1,25
Дизель	А-01М или А-01МС
Мощность дизеля, л.с.	135
Масса, т	23

Экскаватор может комплектоваться с одним из видов сменного рабочего оборудования:
Стрела: моноблочная или составная;
Ковши обратной лопаты: прямоугольный, профильный и уширенный ковш емкостью 1,25 м3.
Грейферы: грейфер для погрузки пней, грейфер-захват для погрузки древесины и грейфер вместимостью 2,5 м3 для погрузки фрезерного торфа.

Общий вид экскаватора МТП-71

1- гусеничный ход;
2- поворотная платформа;
3- стрела;
4, 6, 9- гидроцилиндры;
5- тяга;
7- промежуточная стрела;
8- рукоять;
10- профильный ковш.

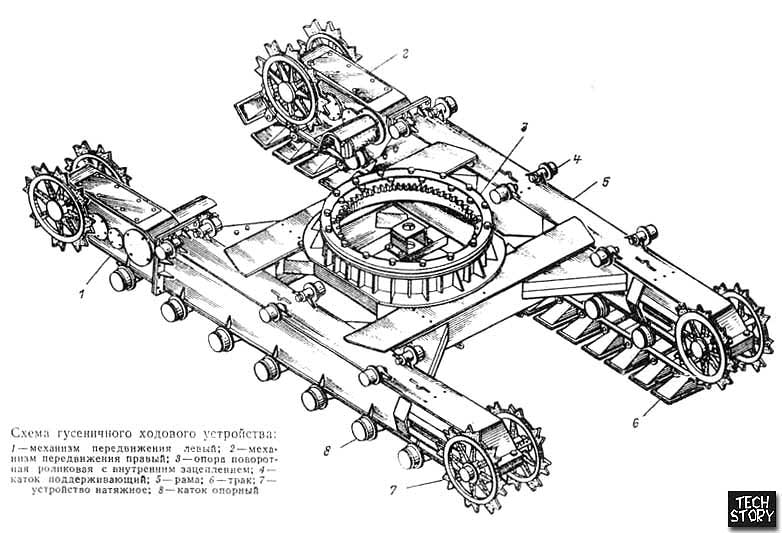

Схема гусеничного ходового устройства МТП-71

1- механизм передвижения левый;
2- механизм передвижения правый;
3- опора поворотная роликовая с внутренним зацеплением;
4- каток поддерживающий;
5- рама;
6- трак;
7- устройство натяжное;
8- каток опорный.

Грейфер (рабочее оборудование)

Обратная лопата (рабочее оборудование)
