Экскаватор ЭО-3322Б (технические характеристики)
 описание и технические характеристики
Экскаватор ЭО-3322Б производства Калининского экскаваторного завода предназначен для разработки грунта I-IV групп, отрывки колодцев и других местных выемок, погрузки предварительно разрыхленного грунта V и VI групп и мерзлого грунта, а также погрузки различных сыпучих материалов из штабеля и других работ в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С.

Техническая характеристика

Наибольшая скорость передвижения, км/ч

19,68
Наибольший преодолеваемый подъем, град.

22
Номинальная мощность, л.с.

75
Номинальный расход гидрожидкости, л/мин

330
Номинальное давление в гидросистеме, МПа

16

Экскаватор поставляется потребителям, оборудованный обратной лопатой с ковшом емкостью 0,5 м3. По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды смежных рабочих органов. К оборудованию обратная лопата (с моноблочной или составной стрелой): ковши емкостью 0,4; 0,63 и 0,2 м3; ковш профильный емкостью 0,5 м3; гидромолот СП-71; рыхлитель статического действия; удлиненная рукоять.

Схема экскаватора ЭО-3322Б

R - радиус вращения хвостовой части, м 2,8
Б - ширина поворотной платформы (по кабине), м 2,66
В - высота по кабине, м 3,14
Г - высота оси пяты стрелы, м 1,96
А - расстояние от оси пяты стрелы до оси вращения, м 0,45
Е - база, м 2,8
Ж - колея, м 2,04
К - ширина ходовой части, м 2,7
Л - расстояние от оси вращения экскаватора до оси задних колес, м 1
М - ширина при работе на выносных опорах, м 1,3

К грейферному оборудованию: грейферные ковши двухчелюстные емкостью 0,32 и 0,5 м3; грейферный ковш пятичелюстной емкостью 0,35/0,5 м3. К оборудованию прямого копания - ковши емкостью 0,57 и 1 м3.

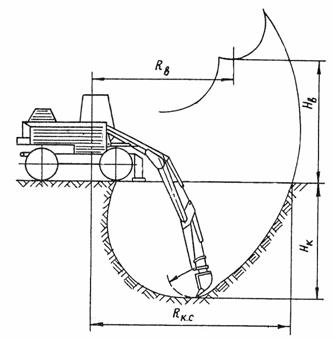

Схема работы экскаватора ЭО-3322Б

Наименование (к рис. 2)

Нормальная рукоять при ковше объемом, м3

Удлиненная рукоять при ковше объемом, м3

0,5

0,63

0,2

0,4

0,2
R1 - радиус, описываемый кромкой зуба ковша, м

1,1

1,3

1,2

1

1,2
Rк,с - наибольший радиус копания на уровне стоянки, м

7,5

7,6

7,5

8,2

8,2
Нк - наибольшая глубина копания, м

4,2

4,3

4,3

5

5,2
Hв - наибольшая высота выгрузки, м

4,8

4,8

4,9

5,2

5,3
Rв - радиус выгрузки при наибольшей высоте выгрузки, м

6,2

6,2

6,3

7,1

7,2

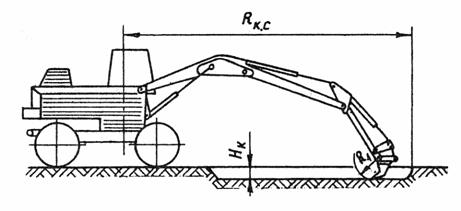

Схема работы экскаватора ЭО-3322Б с обратной лопатой и зубом-рыхлителем

Rк.с - наибольший радиус копания на уровне стоянки, м 8,1
Нк - наибольшая допустимая глубина забоя, м 0,4
R1 - радиус, описываемый режущей кромкой зуба, м 0,6

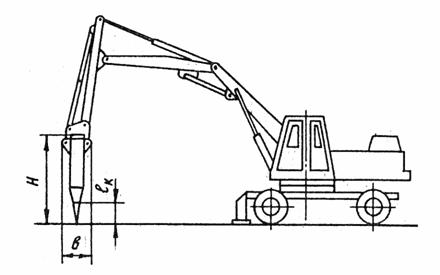

Схема закрепления гидромолота СП-71 на экскаваторе ЭО-3322Б

Н - высота гидромолота с клином, мм 2530
b - ширина гидромолота, мм 640
lк - длина клина, мм 500

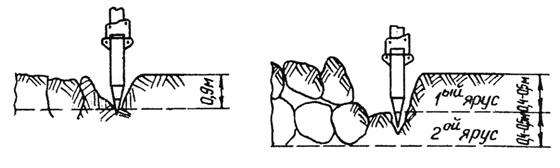

Схема работы гидромолота CП-71 на экскаваторе ЭО-3322Б

Нр - наибольшая глубина рыхления, м 5,3
R - наименьший радиус рыхления на уровне стоянки, м 3,5
R - наибольший радиус рыхления на уровне стоянки, м 7,6
Rp.c - Ширина забоя (рациональная), м 5

Техническая характеристика

Энергия удара, Дж 2940
Частота ударов (не более), уд./мин 120
Начальное давление в пневмоаккумуляторе, МПа 0,7-0,8
Масса, кг 750

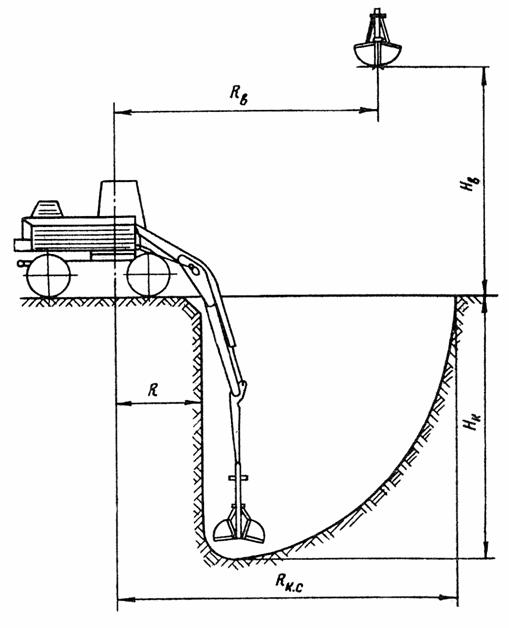

Схема работы экскаватора ЭО-3322Б с грейферным оборудованием

Rк.с - наибольший радиус копания на уровне стоянки, м 9,35
R - наименьший радиус копания на уровне стоянки, м 2,36
Rв - радиус выгрузки при наибольшей высоте выгрузки, м 5,00
Нк - наибольшая глубина копания, м 7,5
Hв - наибольшая высота нагрузки, м 6,35

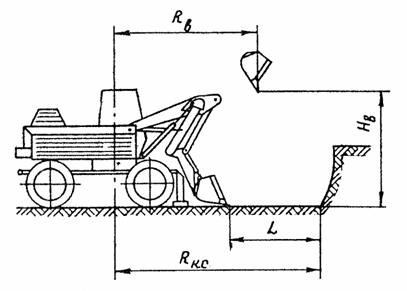

Схема работы экскаватора ЭО-3322Б с погрузочным оборудованием

Rк.с - наибольший радиус копания на уровне стоянки, м 5,59
Rв - радиус выгрузки при наибольшей высоте выгрузки, м 4,04
Hв - наибольшая высота выгрузки, м 3,2
L - длина планируемого участка, м 2,02
