Экскаватор ЭО-3221 на
уширенно-удлиненном ходовом устройстве унифицирован с
пневмоколесным экскаватором ЭО-3323. В связи с
оснащением гусеничным ходовым устройством экскаватор
ЭО-3221 способен выполнять разнообразные земляные и
погрузочно-разгру-зочные работы.
На гусеничных лентах экскаватора ЭО-3221 могут быть
установлены башмаки различной ширины для работы на
грунтах с высокой и слабой несушей способностью.
Расширению области применения машины способствует
использование следующих сменных органов и рабочего
оборудования: обратной лопаты со стрелой длиной 4,6 м и
рукоятями длиной 1,9; 3 и 5 м; обратной лопаты со
стрелой длиной 6 м и рукоятями длиной 3 и 5 м;
грейферного оборудования; сменных ковшей обратной лопаты
- 0,25; 0,4; 0,5; 0,63 и 0,8 м3; профильных ковшей -
0,63 м3 с откосами 1:1 и 1:1,5; мелиоративной обратной
лопаты - с ковшами 0,63, 0,5 (шириной 1,4; 2 и 2,5 м),
0,4 м3 (шириной 1,4 и 2,5 м); 0,1 м3 (для ремонта узких
каналов); грейферного ковша 0,5 м3.

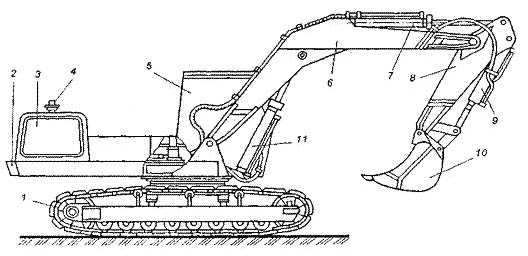

Гидравлический гусеничный экскаватор ЭО-3221 с
оборудованием «обратная лопата»:
1 - ходовая тележка; 2 - поворотная платформа; 3
- капот; 4 - силовая установка; 5 - кабина; 6 -
стрела; 7,9, 11 - гидроцилиндры рукояти, ковша и
стрелы; 8 - рукоять; 10 - ковш |
Техническая характеристика экскаватора ЭО-3221
| Среднее
давление на грунт, кПа |
18 - 34 |
|
Вместимость, м3: |
|
|
..основного
ковша обратной лопаты |
0,63 |
|
..сменных
ковшей |
0,25 - 0,8 |
| Двигатель |
Д-240, Д-243 или
Д-245 |
| Мощность
двигателя, кВт |
55 - 73 |
|
Скорость
передвижения, км/ч |
3 |
| Наибольший
угол подъема, град |
22 |
| Управление
основными механизмами |
гидравлическое |
| Частота
вращения поворотной платформы, об/мин |
до 8,75 |
|
Эксплуатационная
масса с рабочим оборудованием "обратная лопата", т |
14,2 |
Оборудование обратной
лопаты важное значение имеет для мелиоративных работ и
заменяет оборудование драглайна. Данный экскаватор с
мелиоративным оборудованием может разрабатывать или
очищать каналы шести профилей при установке машины с
одной стороны канала, тогда как канатный экскаватор
ЭО-3211Е, оборудованный драглайном, такие сооружения
может разрабатывать только при работе с двух сторон.
Гидравлический привод экскаватора ЭО-3221 аналогичен
приводу экскаватора ЭО-3122.
В экскаваторе ЭО-3221 предусмотрена возможность
установки стрелы в плавающее положение, что позволяет
совмещать поворот рукояти в обе стороны с любым другим
рабочим движением. Для снижения усилий на рукоятках
управления в гидроприводе экскаватора применена система
сервоуправления золотниками гидрораспределителей.
Отличительная особенность экскаватора ЭО-3221 по
сравнению с экскаваторами ЭО-3323 и ЭО-3122 - поперечное
расположение дизеля с муфтой сцепления и насосной
установкой. Рациональная компоновка других механизмов и
систем позволила сэкономить около 1 т металла на одну
машину.
Поворотная платформа сварной конструкции соединяется с
ходовой рамой через опорно-поворотное устройство.
Рабочее оборудование крепят к стойкам-кронштейнам,
расположенным в середине передней части поворотной
платформы.

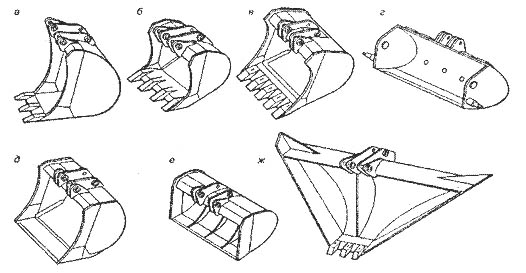

Ковши
обратной лопаты ЭО-3221:
а, б, в - различной вместимости для тяжелых,
средних и легких условий работы; г - для
планировочных работ; д - погрузочный; е - для
мелиоративных работ; ж - профильный |
Перечисленные выше
рабочие органы предназначены для работы в различных
грунтовых условиях. Большинством ковшей обратной лопаты
(а - в) можно разрабатывать грунты I…IV групп, а
погрузочным ковшом - грунты I и II групп.
Мелиоративными ковшами и ковшом для планировочных работ
могут разрабатываться грунты I и II групп. Различное
сочетание стрел и рукоятей в комплекте с ковшами
соответствующей вместимости позволяет максимально
использовать энергетические возможности машины.
Ходовое устройство экскаватора - гусеничного типа с
кулачковым зацеплением гусеничных лент с ведущими
колесами. Привод гусеничных лент осуществляется двумя
отдельными механизмами, включающими гидромоторы и
бортовые редукторы с конической, цилиндрической и
планетарной передачами.
На экскаваторе ЭО-3221 применены гусеничные ленты,
существенно отличающиеся от гусеничных лент экскаватора
ЭО-3122. Основное отличие - это возможность
использования лент трех модификаций, быстро
взаимозаменяемых для расширения области применения машин
в различных грунтовых условиях. Первая модификация
состоит из сварно-литых башмаков шириной 840 мм с
грунтозацепами. Лента включает 42 башмака, соединенных
пальцами, которые стопорят шплинтами для предотвращения
выпадения. Башмаки состоят из литого основания и сварных
элементов. Грунтозацепы применены одной модификации.
Вторая модификация выполнена из сварно-литых башмаков
шириной 1000 мм без грунтозацепов, а третья имеет
цельнолитые башмаки шириной 500 мм. |
