Полноповоротный
одноковшовый универсальный гидравлический экскаватор на
гусеничном ходу тракторного типа ЭО-3122 предназначен
для разработки немерзлых грунтов I - IV категорий и
предварительно разрыхленных скальных и мерзлых грунтов с
величиной кусков не боле 200 мм,
а также для разработки мерзлых грунтов специальными
рабочими органами в промышленном, городском, сельском,
транспортном и мелиоративном строительстве.
Экскаватор ЭО-3122 имеет полностью унифицированную с
экскаватором ЭО-3323 поворотную часть за исключением
рулевого устройства, которое на гусеничных экскаваторах
не требуется. На гусеничных лентах экскаватора ЭО-3122
могут быть установлены башмаки шириной 500 или 600 мм
для работы на грунтах с высокой и средней несущей
способностью.
Основными видами сменного рабочего оборудования
экскаватора являются: обратная лопата с моноблочной
стрелой, укороченной рукоятью с ковшом емкостью 0,5 м3 для
грунтов I - IV категорий; обратная лопата с моноблочной
стрелой, нормальной рукоятью н ковшом емкостью 0,63 м3 для
грунтов I - III категорий; оборудование прямого копания
с ковшом емкостью 0,63 м3 для
грунтов I - IV категорий и погрузочным ковшом емкостью 1 м3;
гидромолот; бурильное оборудование.
Сменными рабочими органами для оборудования обратной
лопаты являются: профильный ковш для торцовой отрывки и
профилировки каналов с заложением откосов 1 : 10;
грейферный ковш емкостью 0,5 м3.

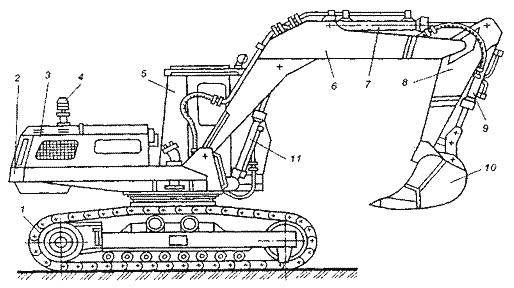

Гидравлический гусеничный экскаватор ЭО-3122 с
оборудованием «обратная лопата»:
1 - ходовая тележка; 2 - поворотная платформа; 3
- капот; 4 - силовая установка; 5 - кабина; 6 -
стрела; 7,9, 11 - гидроцилиндры рукояти, ковша и
стрелы; 8 - рукоять; 10 - ковш |
Гидравлический привод экскаватора ЭО-3122 аналогичен
экскаватору ЭО-3323, т.е. гидросистемы этих машин
практически одинаковы.
Техническая характеристика экскаватора ЭО-3122
|
Мощность
основной насосной установки, кВт |
53 + - 10% |
|
Наибольшее
давление рабочей жидкости в гидросистеме, МПа |
28 |
|
Давление на
грунт, кПа: |
|
|
..с
траками 500 мм |
48 |
|
..с
траками 700 мм |
37 |
|
Дорожный
просвет, мм |
410 |
|
Скорость
передвижения, км/ч |
3 |
|
Габаритные
размеры, мм: |
|
|
..длина |
7700 |
|
..ширина |
2650 |
|
..высота |
3500 |
|
Эксплуатационная
масса экскаватора, т |
14,5 |
Обратная лопата
|
Геометрическая
емкость ковшей, м3 |
0,63; 0,5 |
|
Наибольшее
усилие копания, кН |
97 |
|
Глубина копания, м |
4,7; 5,1 |
|
Наибольший
радиус копания на уровне стоянки, м |
8; 7,6 |
|
Наибольшая
высота выгрузки, м |
4,4; 4,3 |
|
Продолжительность рабочего цикла, с |
16 |
Оборудование обратного копания
|
Геометрическая
емкость копающего ковша для грунтов I - IV
категорий, м3 |
0,63 |
|
Наибольший
радиус копания на уровне стоянки, м |
6 |
|
Наибольшая
высота копания, м |
6,7 |
|
Наибольшая
высота выгрузки, м |
3,8 |
|
Наибольшее
усилие копания, кН |
68 |
|
Продолжительность рабочего цикла, с |
16 |
Жесткий грейфер
|
Геометрическая
емкость ковша, м3 |
0,5 |
|
Наибольшая
глубина копания, м |
5,4 |
|
Наибольшая
высота выгрузки, м |
3 |
|
Наибольший
радиус копания на уровне стоянки, м |
6,7 |
|

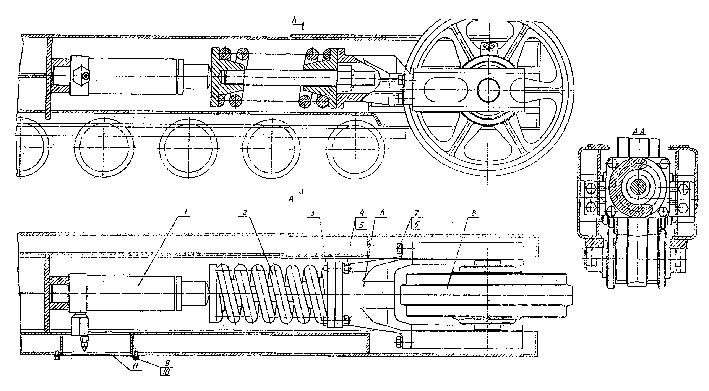

Механизм
натяжения гусеницы экскаватора ЭО-3122 |
|

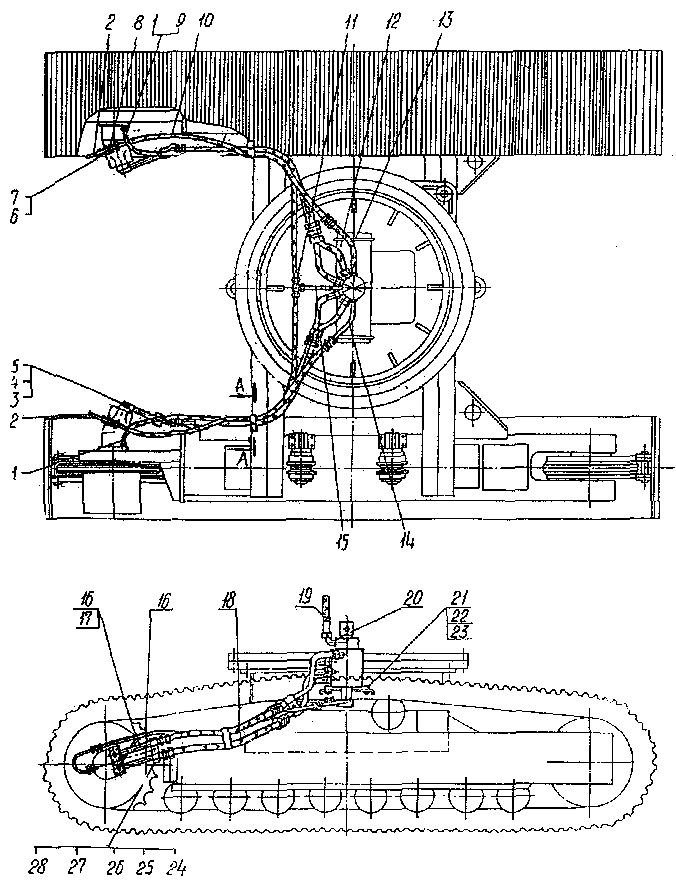

Гидрооборудование на ходовой раме |
|
