Экскаватор Э-5015А
предназначен для разработки грунта I-IV групп, в том
числе с включениями, имеющими размер не более 400 мм, а
также для производства погрузочно-разгрузочных работ.
Экскаватор может быть использован для работы в условиях
умеренного климата при температуре окружающего воздуха
от -40 до +40°С.
Схема экскаватора
Э-5015А
|
А - |
расстояние от оси пяты стрелы до оси
вращения, м |
0,15 |
|
Е - |
база гусеничного ходового устройства, м |
2,57 |
|
Е1 - |
длина гусеничного ходового устройства, м |
2,77 |
|
Ж - |
колея гусеничного ходового устройства, м |
2,16 |
|
Д - |
ширина гусеничной ленты, м |
0,61 |
|
Б - |
ширина поворотной платформы, м |
2,47 |
|
F - |
просвет под поворотной платформой, м |
0,94 |
|
Г - |
высота до оси пяты стрелы, м |
1,53 |
|
В - |
высота до крыши кабины, м |
2,73 |
|
R - |
радиус вращения хвостовой части, м |
2,5 |
Техническая
характеристика
|
Наибольшая скорость передвижения, км/ч |
2,0 |
|
Наибольший преодолеваемый подъем, град. |
24 |
|
Номинальная мощность, л.с. |
75 |
|
Номинальный расход гидрожидкости, л/мин. |
240 |
|
Номинальное давление в гидросистеме, МПа |
15 |
Машина поставляется
потребителям с оборудованием обратная лопата и ковшом
емкостью 0,5 м3.
По заказам потребителей заводом-изготовителем могут быть
поставлены следующие виды сменных рабочих органов:
к оборудованию обратная лопата: профильные ковши с
боковыми стенками, расположенными под углом 60 и 45
град.; зачистной ковш; зуб-рыхлитель;
к грейферному оборудованию - двухчелюстной ковш емкостью
0,5 м3.
Схемы и кинематические
параметры рабочих зон экскаватора Э-5015A с различными
видами сменного рабочего оборудования и сменных рабочих
органов приведены ниже.

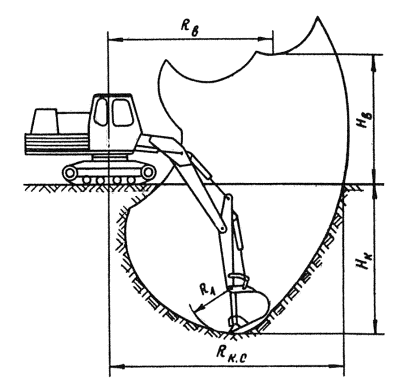

Схема применения
экскаватора с обратной лопатой и ковшом объемом 0,5м3
|
R1 - |
радиус, описываемый кромкой зуба ковша, м |
1,3 |
|
Rкс - |
наибольший радиус копания на уровне стоянки,
м |
7,0 |
|
Нк - |
наибольшая глубина копания; м |
4,5 |
|
Hв - |
наибольшая высота выгрузки, м |
3,9 |
|
Rв - |
радиус выгрузки при наибольшей высоте
выгрузки, м |
4,9 |

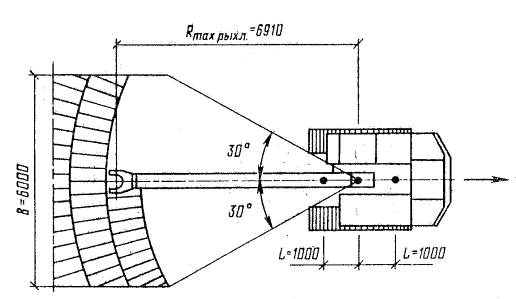

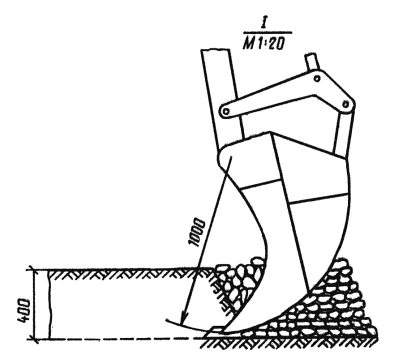

Схема работы
экскаватора Э-5015А с обратной лопатой и
зубом-рыхлителем
|
R - |
наибольший радиус рыхления, м |
6,91 |
|
Нк - |
наибольшая допустимая глубина забоя, м |
0,60 |
|
R - |
радиус, описываемый режущей кромкой
зуба-рыхлителя, м |
1,00 |

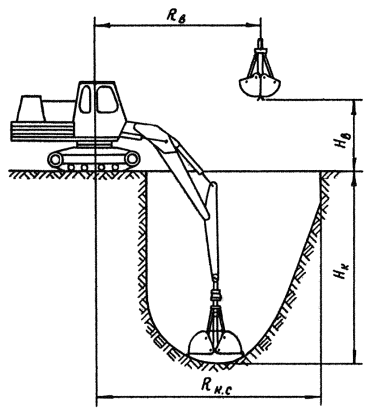

Схема работы
экскаватора Э-5015А с грейферным оборудованием
|
Rв - |
радиус выгрузки при наибольшей высоте
выгрузки, м |
4,90 |
|
Rк.с - |
наименьший радиус копания на уровне стоянки,
м |
6,75 |
|
Нк - |
расчетная высота забоя, м |
5,80 |
|
Hв - |
наибольшая высота выгрузки, м |
2,25 |
Разработка выемок
лобовым забоем экскаватором Э-5015А, оборудованным
обратной лопатой, и погрузка грунта в
автомобили-самосвалы
Общие положения
Экскаватор Э-5015А при
разработке выемок в грунтах I-IV групп применяется с
ковшом емкостью 0,5 м3. Наибольшие размеры
выемок с откосами различной крутизны, разрабатываемых
экскаватором Э-5015А, а также величина передвижки
экскаватора приведены в табл. ниже:
|
Наименование |
Крутизна откосов (1:m) |
|
1:1,25 |
1:1 |
1:0,67 |
1:0,5 |
1:0,25 |
|
Параметры выемки,
м |
|
|
|
|
|
|
H |
2,6
2,6 |
3,3
3,0 |
3,5
3,0 |
3,5
3,0 |
3.5
3,0 |
|
B |
7,4
7,4 |
7,4
7,4 |
5,5
7,4 |
4,9
7,4 |
2,5
7,4 |
|
b |
0,9
0,9 |
0,9
1,4 |
0,9
3,4 |
0,9
4,4 |
0,9
5,9 |
|
Величина передвижки экскаватора L, м |
1,5
1,5 |
1,0
1,0 |
0,5
1,0 |
0,5
1,0 |
0,5
1,0 |
Примечание. В числителе
приведены параметры выемки при минимальной ширине выемки
по дну, равной ширине ковша; в знаменателе - при
максимальной ширине выемки по верху, которую можно
разработать экскаватором за один проход.
Техническая
производительность экскаватора Э-5015А при разработке
выемок в грунтах IV группы и погрузке грунта в
автомобили-самосвалы составляет 47,2 м3/ч,
эксплуатационная - 18,9 м3/ч.
Основные указания по
производству работ
До начала производства
земляных работ выполняют подготовительные операции:
планировку поверхности бульдозером (при необходимости),
разбивку оси движения экскаватора и границ выемки,
прокладывают землевозные дороги. Разрабатывают грунт в
выемке лобовым забоем. Откос лобовой стенки забоя принят
равным 1:0,5. При разработке грунта ось проходки
экскаватора совмещена с осью выемки.

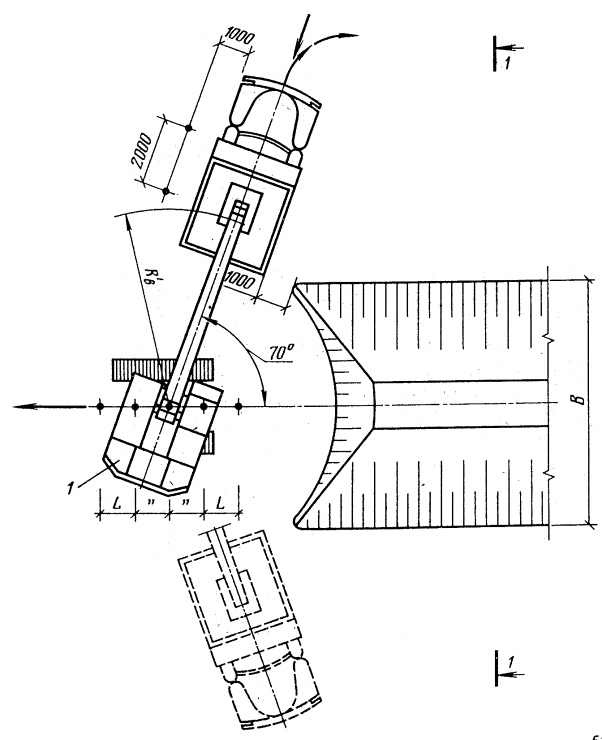

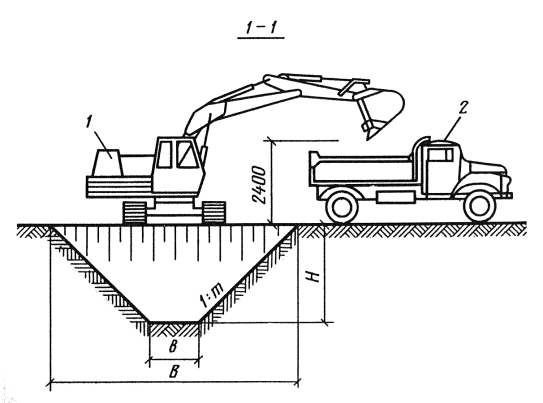

Схема разработки
выемок лобовым забоем экскаватором Э-5015А,
оборудованным обратной лопатой, и погрузки грунта в
автомобили-самосвалы.
1 - экскаватор
Э-5015А; 2 - автомобиль-самосвал ЗИЛ-ММЗ-555
Технико-экономические показатели при разработке выемок в
грунтах IV группы и погрузке разработанного грунта в
автомобили-самосвалы
|
Затраты труда на 100 м3 грунта,
чел.-ч |
5,3 |
|
Затраты машинного времени на 100 м3 грунта,
маш.-ч |
5,3 |
|
Выработка на 1 чел.-день, м3 |
154,7 |
Разработка выемок
лобовым забоем экскаватором Э-5015А, оборудованным
обратной лопатой и выгрузка грунта в отвал при
совмещении оси движения экскаватора с осью выемки
Общие положения
Экскаватор Э-5015А при разработке выемок в грунтах I-IV
группы применяется с ковшом емкостью 0,5 м3.
Наибольшие размеры выемок с откосами различной крутизны,
разрабатываемых экскаватором Э-5015А, и выгрузка грунта
в отвал, а также величина передвижки и радиус выгрузки
экскаватора приведены в табл. ниже. Параметры выемок
определены исходя из технологических параметров
экскаватора и возможности размещения отвала.
|
Наименование |
Крутизна откосов (1:m) |
|
1:1,25 |
1:1 |
1:0,67 |
1:0,5 |
1:0,25 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Параметры выемки,
м |
|
|
|
|
|
|
H |
1,7
1,7 |
1,9
1,7 |
2,4
1,7 |
3,0
1,7 |
3,5
3,0 |
|
B |
5,1
5,1 |
4,7
4,7 |
4,1
4,2 |
3,9
4,2 |
2,6
3,3 |
|
b |
0,9
0,9 |
0,9
1,3 |
0,9
2,0 |
0,9
2,5 |
0,9
1,8 |
|
Параметра отвала, м |
|
|
|
|
|
|
h |
2,4
2,4 |
2,5
2,4 |
2,7
2,5 |
2,9
2,6 |
2,7
3,0 |
|
В |
4,8
4,8 |
5,0
4,8 |
5,4
5,0 |
5,8
5,2 |
5,4
6,0 |
|
Величина передвижки экскаватора L,
м |
2,5
2,5 |
2,5
2,5 |
2,0
2,5 |
1,0
2,5 |
0,5
1,0 |
|
Радиус выгрузки экскаватора Rв,
м |
5,9
6,0 |
5,8
6,0 |
5,8
6,0 |
5,8
6,0 |
5,0
5,8 |
Примечание. В числителе
приведены параметры выемки при минимальной ширине выемки
по дну, равной ширине ковша; в знаменателе - при
максимальной ширине выемки по верху, которую можно
разработать экскаватором за один проход.
Техническая
производительность экскаватора Э-5015А при разработке
выемки в грунтах IV группы c выгрузкой грунта в отвал
составляет 61 м3/ч, эксплуатационная - 24 м3/ч.
Основные указания по
производству работ
До начала производства
земляных работ выполняют подготовительные операции:
планировку поверхности бульдозером, инструментальную
разбивку осей выемки и отвала.
Разрабатывают грунт в
выемке лобовым забоем. Откос лобовой стенки забоя принят
равным 1:0.5.
При разработке грунта
ось проходки экскаватора совмещена с осью выемки.

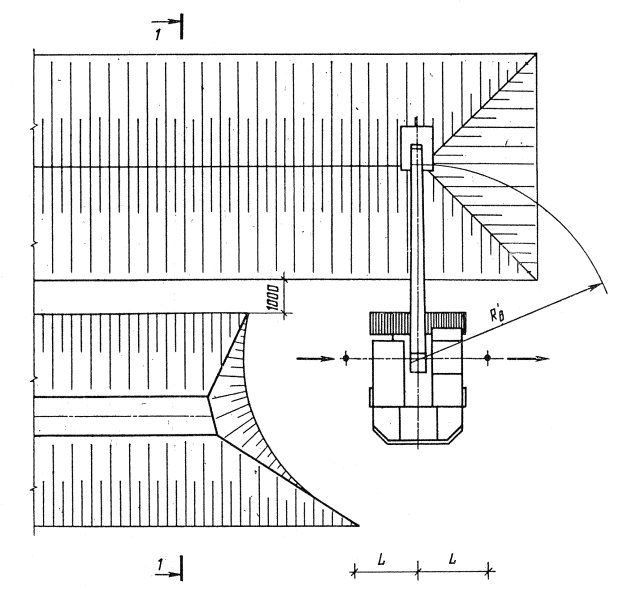

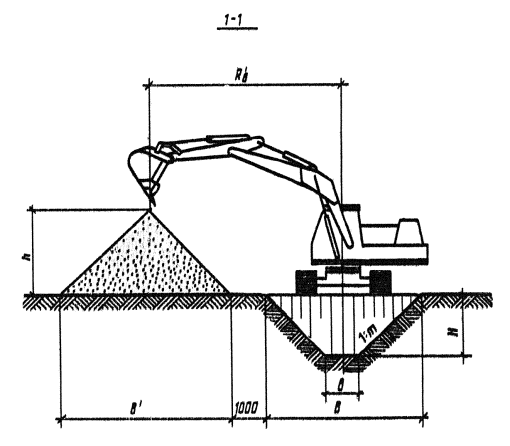

Схема разработки
выемок лобовым забоем экскаватором Э-5015А с выгрузкой
грунта в отвал при совмещении оси движения экскаватора с
осью выемки.
Технико-экономические показатели при разработке выемок в
грунтах IV группы с выгрузкой разработанного грунта в
отвал
|
Затраты труда на 100 м3 грунта,
чел.-ч |
4,1 |
|
Затраты машинного времени на 100 м3 грунта,
маш.-ч |
4,1 |
|
Выработка на 1 чел.-день, м3 |
200 |
Разработка выемок
лобовым забоем экскаватором Э-5015А, оборудованным
обратной лопатой, и выгрузка грунта в отвал при смещении
оси движения экскаватора относительно оси выемки
Общие положения
Экскаватор Э-5015A при
разработке выемок в грунтах I-IV групп применяется с
ковшом емкостью 0,5 м3.
|
Наименование |
Крутизна откосов (1:m) |
|
1:1,25 |
1:1 |
1:0,67 |
1:0,5 |
1:0,25 |
|
Параметры выемки,
м |
|
|
|
|
|
|
H |
2,3
2,3 |
2,6
2,3 |
3,0
3,0 |
3,4
3,0 |
3,5
3,0 |
|
B |
7,0
7,0 |
6,4
6,1 |
5,2
5,2 |
4,6
4,6 |
3,0
3,9 |
|
b |
1,2
1,2 |
1,2
1,5 |
1,2
1,2 |
1,2
1,6 |
1,2
2,4 |
|
Параметра отвала, м |
|
|
|
|
|
|
h |
3,4
3,4 |
3,4
3,2 |
3,4
3,4 |
3,4
3,4 |
3,0
3,4 |
|
В' |
6,8
6,8 |
6,8
6,4 |
6,8
6,8 |
6,8
6,8 |
6,0
6,8 |
|
Величина передвижки экскаватора L,
м |
2,0
2,0 |
1,5
2,0 |
1,0
1,0 |
0,5
1,0 |
0,5
1,0 |
|
Радиус выгрузки экскаватора Rв,
м |
5,8
5,8 |
5,8
5,8 |
5,8
5,8 |
5,8
5,8 |
5,4
5,8 |
Примечания:
1. В числителе приведены параметры выемки при
минимальной ширине выемки по дну, равной ширине ковша; а
в знаменателе - при максимальной ширине выемки по верху,
которую можно разработать экскаватором за один проход.
2. Минимальная ширина выемки по дну принята равной 1,2 м
с учетом смещения оси движения экскаватора относительно
оси выемки.
Наибольшие размеры выемок с откосами различной крутизны,
разрабатываемых экскаватором Э-5015А, и отвалов
разработанного грунта, а также величина передвижки и
радиус выгрузки экскаватора приведены в табл. 28.
Параметры выемок определены исходя из технологических
параметров экскаватора и возможностей размещения отвала.
Техническая производительность экскаватора Э-5015А при
разработке выемок в грунтах IV группы c выгрузкой грунта
в отвал составляет 61 м3/ч, эксплуатационная
- 24,4 м3/ч.
Основные указания по
производству работ
До начала производства земляных работ выполняют
подготовительные операции: планировку поверхности
бульдозером (в случае необходимости), инструментальную
разбивку осей выемки и отвала.
Разрабатывают грунт в выемке лобовым забоем. Откос
лобовой стенки забоя принят равным 1:0,5.
При разработке грунта ось проходки экскаватора смещена
относительно оси выемки.
Технико-экономические показатели при разработке выемки в
грунтах IV группы и выгрузке грунта в отвал.
|
Затраты труда на 100 м3 грунта,
чел.-ч |
4,1 |
|
Затраты машинного времени на 100 м3 грунта,
маш.-ч |
4,1 |
|
Выработка на 1 чел.-день, м3 |
200 |

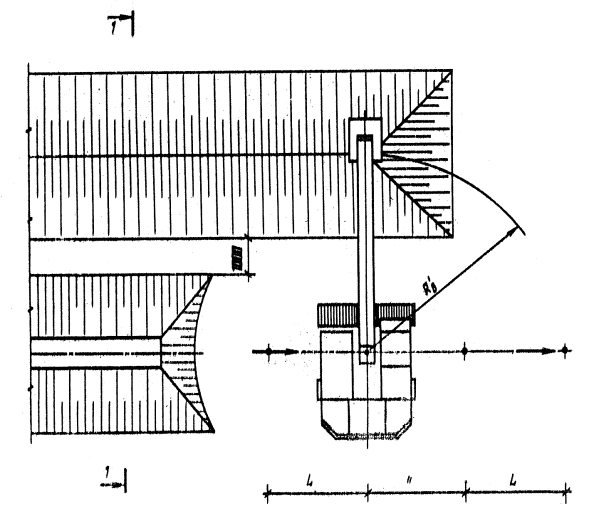

Схема разработки
выемок лобовым забоем экскаватором Э-5015А с выгрузкой
грунта в отвал при смещении его оси относительно оси
выемки
Разработка траншей
экскаватором Э-5015A, оборудованным обратной лопатой и
профильным ковшом, с выгрузкой грунта в отвал
Общие положения
При разработке траншей
небольшой глубины с откосами 1:1,73 (30°) в грунтах II
группы, экскаватор Э-5015А оснащается профильным ковшом
емкостью 0,5 м3.
Техническая
производительность экскаватора Э-5015A при разработке
траншеи в грунтах II группы профильным ковшом и
выгрузкой грунта в отвал составляет 62,5 м3/ч,
эксплуатационная - 25 м3/ч.
Основные указания по
производству работ
До начала земляных работ
выполняют подготовительные операции: планировку
поверхности бульдозером, инструментальную разбивку осей
траншеи и отвала.
Разработку грунта в
траншее производят лобовым забоем. Угол наклона лобовой
стенки забоя принят равным 1:0,5.
При разработке грунта
ось проходки экскаватора совмещена с осью траншеи.
Технико-экономические
показатели при разработке грунта II группы с выгрузкой
его в отвал:
|
Затраты труда на 100 м3 грунта,
чел.-ч |
4 |
|
Затраты машинного времени на 100 м3 грунта,
маш.-ч |
4 |
|
Выработка на 1 чел.-день, м3 |
205 |

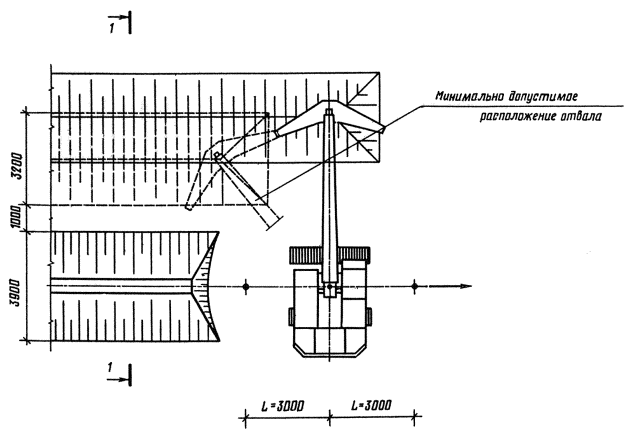

 Схема
разработки траншей лобовым забоем экскаватором Э-5015А,
оснащенным профильным ковшом, с выгрузкой грунта в отвал
Рыхление мерзлого
грунта сезонного промерзания экскаватором Э-5015А,
оборудованным обратной лопатой и зубом-рыхлителем
Общие положения
Для рыхления мерзлого
грунта сезонного промерзания и разрушения старого
дорожного полотна экскаватор Э-5015А, оборудованный
обратной лопатой, оснащается зубом-рыхлителем.
За один проход возможно
рыхление мерзлого грунта глубиной промерзания до 400 мм.
Техническая
производительность экскаватора Э-5015А при рыхлении
грунта сезонного промерзания составляет 45 м3/ч,
эксплуатационная - 18 м3/ч.
Основные указания по
производству работ
До начала работ по
разрушению грунта выполняют подготовительные операции:
инструментальную разбивку оси проходки экскаватора и
полосы рыхлений грунта.
Рыхление грунта
сезонного промерзания производят по радиусу полосами
шириной 1 м при условии поворота рабочего оборудования
на 30° в каждую сторону от оси движения экскаватора.
Шаг передвижки
экскаватора принят равным 1 м при глубине промерзания
грунта 400 мм.
Схема разрушения
грунта сезонного промерзания экскаватором Э-5015А
Технико-экономические
показатели при рыхлений грунта сезонного промерзания:
|
Затраты труда на 100 м3 грунта,
чел.-ч |
5,6 |
|
Затраты машинного времени на 100 м3 грунта,
маш.-ч |
5,6 |
|
Выработка на 1 чел.-день, м3 |
|
