76

mast  inclined  forward  or  backWard
extremely. As assembly debugging data
required, adjust combined screw thread
length  till  according  with  data  of
BackWard.  Then  lock  earring  ring
close.(please see foregoing table if you
want  know  tightening  torque  of  M10
bolt)
2） Adjust  installation  position  of  left
and right lifting jack again
a.  Adjust  washer  in  the  middle  of
piston rod and inner mast bracket if one
lifting  jack  is  not  synchronization  with
the  others  when  rising  or  falling,  and  if
one  lifting  jack  is  different  height  from
the others.
b.  Loose two nuts on the U-bolt. Mast
is  not  rise  and  lower  until  relative
position  of  U-bolt  and  lifting  jack  is
suitable.  Then  screw  down  nuts  and
tightening  screw  on  the  U-bolt.  Thus
lifting jack can be used longer and wear
of piston rod can be reduced.
3） Please  see  foregoing  table  if  you
want  know  tightening  force  of  bolt  or
screw.  Please  refer  to  common  bolt
tightening  torque  prescribed  in  our
company  if  you  want  know  other
tightening force of bolt or screw.(refer to

OPERATION AND MAINTAIN MANUAL

 backing

boardched with it).





77

Ⅸ.Electrical system

△

!

WARNING：

Before starting to work on any parts of electrical system, remove rings and jewelry to
prevent  an  accidental  short  circuit,  and  turn  off  ignition  switch  and  then  disconnect
battery ground cable.
DESCRIPTION
Cables are covered with color-coded vinyl for easy identification. In the wiring diagram,
colors are indicated by one or two alphabetical letters.
It is recommended that the battery be disconnected before performing any electrical
service.
CABLE COLORS
Cable colors are indicated by one or two alphabetical letters:
B: black, BR: brown, G: green, L: blue, LG: Light green, R: red, W: white, Y: yellow, S:
gray, P: purple
The main  cable  is  generally  coded  with  a  single  color.  The others  are  coded  with  a
two-tone color as below: B/W Black with white stripe



G/Y:  Green  with  yellow

stripe
INSPECTION
Inspect all electrical circuit, referring to wiring diagrams. Circuits should be tested for
continuity  or  short  circuit  with  a  conventional  test  lamp  or  circuit  tester.  Before
inspecting circuit, ensure that：
1． Each electrical  component  part  or  cable  is  securely  fastened  to  its  connector  or

terminal.

2． Each connection is firmly in place and free from rust and dirt.
3． No cable covering shows any evidence of cracks, deterioration or other damage.
4． Each terminal is a safe distance away from any adjacent mental parts.
5． Each cable is fastened to its proper connector or terminal.
6． Wiring is kept away from any adjacent parts with sharp edges.
7． Wiring is kept away from any rotating or moving parts.
8． Cables  between  fixed  portions  and  moving  parts  are  long  enough  to  withstand

shocks and vibrations.

9． The  wiring  keeps  a  safety  distance  with  the  high  temperature  thing  such  as  the

vent-pipe.

Control box
Component removal
1. Turn key switch "OFF";
2.   Press lock buckle on control box and open the cover;
3.   Remove fuse and relay from box.

INSPECTION:
If fuse is broken, replace with new one. Refer to figure as follow:
a.  If fuse is blown, be sure to eliminate cause of problem before installing new fuses.
b.  Never use fuse higher than specified rating.
c.  Check the fixed bracket of fuse. If rust and dirt appears, polish with crocus paper

till  fixed  bracket  and  interface  is  becoming  new.  Fuse  fixed  bracket  contacted
abnormally  can  increase  pressure  drop  and  heat;  even  make  the  circuit  work
abnormally.





78

Fuse location

Fuse identification

Location

Capacity

Component

1

Lighting

20A

Headlight, width lamp

2

Horn

10A

Horn

3

Brake lamp

10A

Brake lamp

4

Reverse lamp and flasher

10A

Steering lamp and reverse lamp

5

Meter

10A

Meter and indicator lamp

6

Fuel cut off

10A

Fuel  cut  off  switch  and  preheat
controller

7

Standby

10A

For alarm lamp

8

Standby

20A

For cab



Fusible links
A melting fusible links can be watched or touched easily, if it is not uncertain of melting,
use multimeter or lamp to test.
Note  ：
①  If fusible  links  is  melted,  maybe  because  of short  circuit(current  is too  high).  No

matter which reason, please check and eliminate fault.

②Fusible links can cause heat, do not enlace with adhesive tape . do not    put fusible

near other rubber or wiring    assembly.

Lighting System
Bulb Specifications

Lamp

W

Headlight

12V-55W

Small headlight

Steering lamp
Width lamp

12V-21W
12V-10W

Combined back lamp

Brake and width lamp
Steering lamp

Reverse lamp

12V-21W/5W
12V-21W
12V-10W

Combined meter

Floodlight
Caution light

12V-2W
12V-2W











79

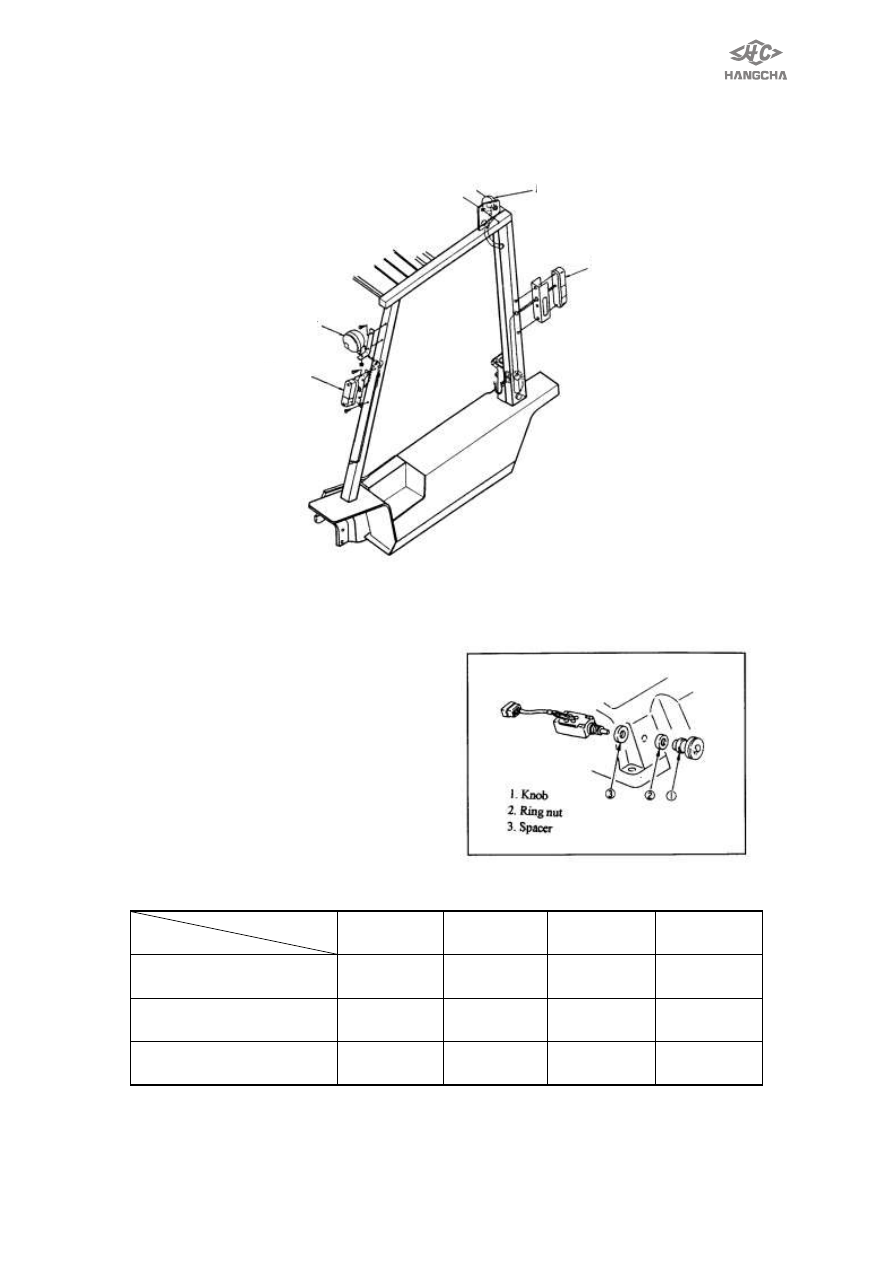

Location of light





LIGHT SWITCH

DISASSEMBLE

1． Remove the assembled instrument.

2． Remove knob、ring nut & spacer.

3． Disconnect wiring terminal.





Connector

Location

1

2

4

5

O(off)

×







I(small light)

×

×



×

II(big light)

×



×

×



Big Headlight

Front compound light

Rear work light (optional)

Rear compound light
