3.3 Triple full free lift mast

Triple full free lift mast(fig.8-4 is composed of outer mast, middle mast, and inner

mast, middle mast and inner mast can flex. There are different specifications in this
series of height, 4m, 4.3m, 4.5m, 4.8m, 5m, 5.5m, 6m, 6.5m, 7m, etc. It is different
from double full free mast that mostly it includes middle mast, and its two postpose
long lifting jacks are both piston type cylinder

(fig.8-5), and its oil system rather complex than oil system of double full free mast.

Free lift cylinder structure see fig.8-6.

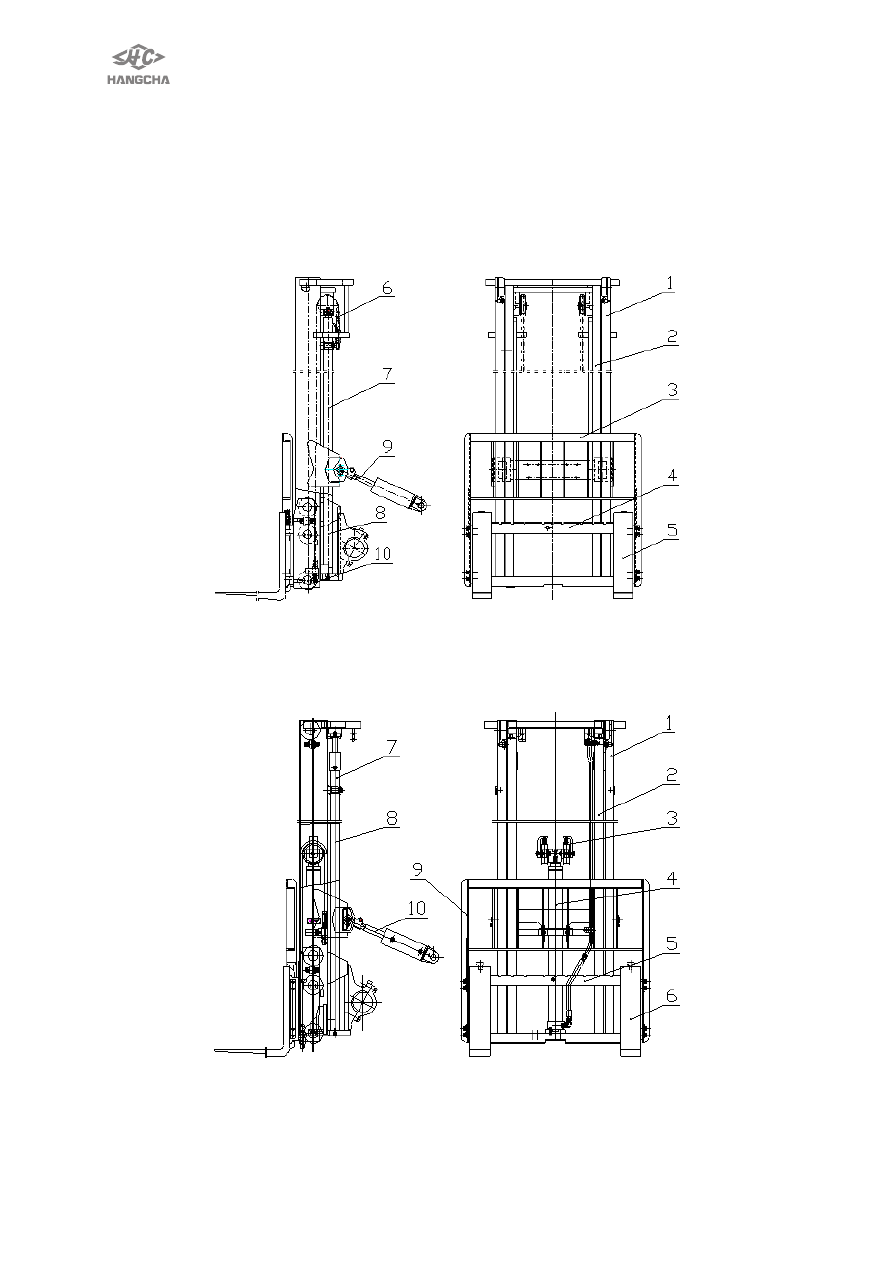

Fig. 8-1 Double stage wide view mast

1. Outer mast

    2. Inner mast

    3. Load-backrest      4. Fork arm carrier

5. Fork arms        6.Chain      7.Left lifting cylinder        8.Right lifting cylinder

9. Tilting cylinder          10.Roller



Fig.8-2    Double grade full free lifting mast

1.Outer mast

    2. Inner mast

    3.  Chain      4.  Free  lifting  cylinder  5.  Fork  arm  carrier

6. Fork arms    7.Left lifting cylinder 8.Right lifting cylinder 9. Load-backrest 10. Tilting cylinder





65



Fig.8-3  Containers forklift mast

1.Outer mast

    2. Inner mast

    3.  Chain      4.  Free  lifting  cylinder  5.  Fork  arm  carrier

6. Fork arms        7. Side move cylinder 8.Left lifting cylinder        9.Right lifting cylinder

10.    Load-backrest    11. Tilting cylinder

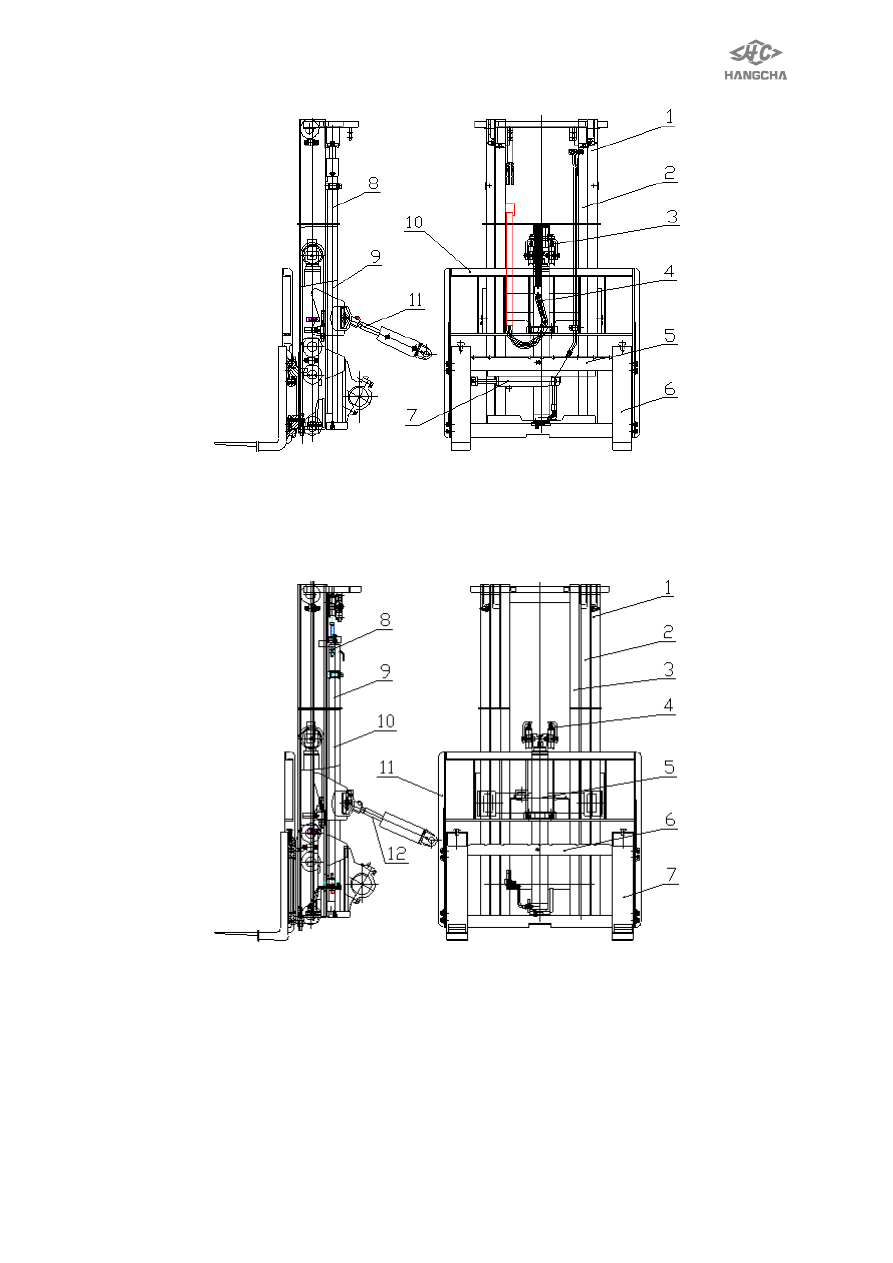

Fig.8-4    3 grade full free lifting mast



1.Outer mast

2. Middle mast 3. Inner mast

4.  Front  cylinder  chain    5.  Free  lifting

cylinder      6. Fork arm carrier        7. Fork arms    8. Chain    9.Left lifting cylinder

10.Right lifting cylinder      11.    Load-backrest    12. Tilting cylinder









66

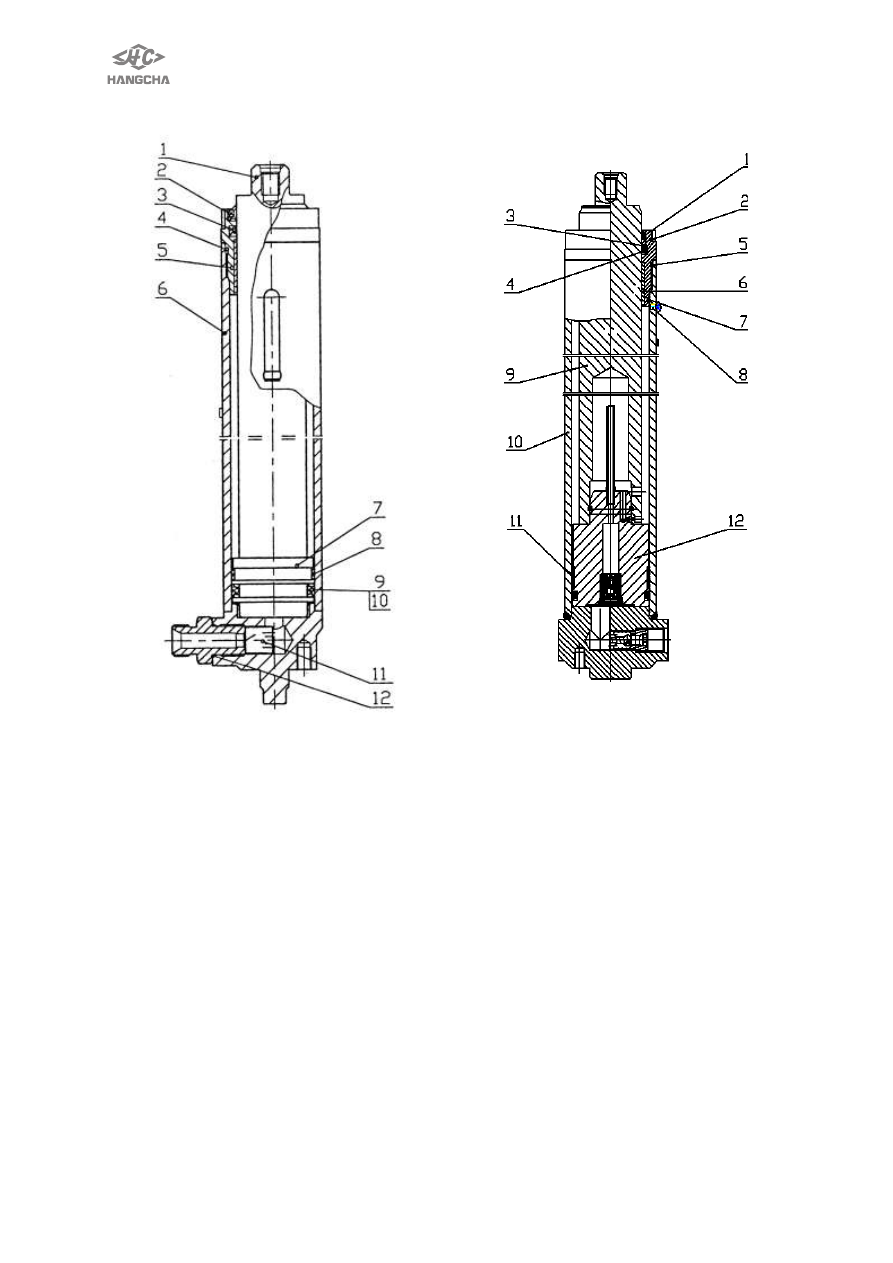

Fig.8-5 Lifting cylinder

(Used in fig.10-1, 10-4)

1. Piston        2. Dustproof ring      3. Gasket ring

4．O-ring  5.Guide  sleeve  6.Cylinder  7.  Piston

8.Support  ring  9.Protect  ring  10.gasket  ring

11.Oil  nozzle  assembly(without  left  lifting

cylinder)12 .O-ring





Fig. 8-6 Free lifting cylinder

  (Used in fig.10-4)

1. Dustproof ring      2. Cylinder cover

3. Protect ring        4. ISI ring          5.O-ring

6. Compound bushing      7.O-ring

8. Bolt      9. Piston rod      10. Cylinder
11. WR Wearing ring    12. Piston











67

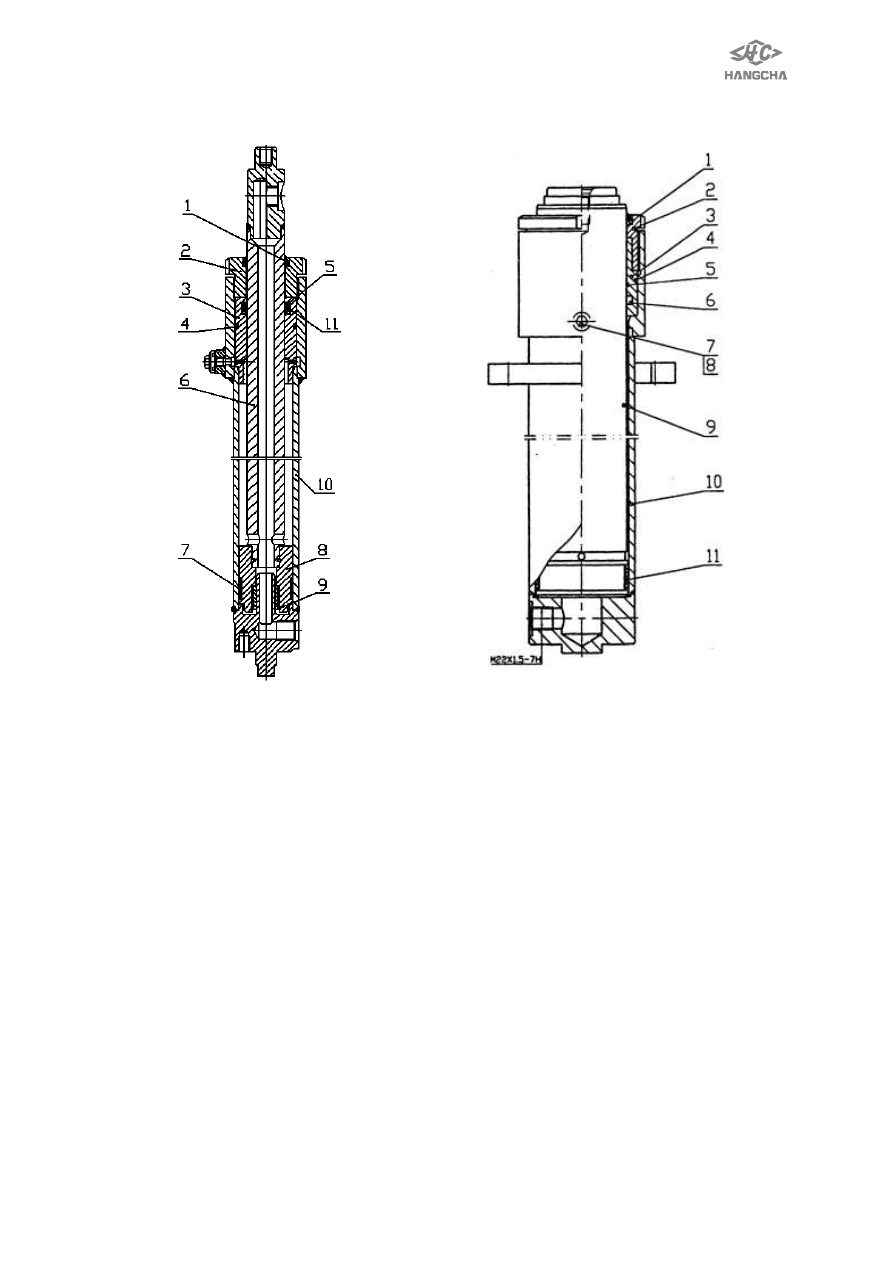

Fig.8-7    Lifting cylinder (left)

(used in fig.8-2, 8-3)

1.dustproof ring          2.Cylinder cover
3. Guide sleeve          4.O-ring
5.   Stop piece          6. Plunger rod assembly
7. Support ring          8. Piston
9.Check ring          10. Cylinder



11. ISI ring





Fig. 8-8    free lifting cylinder

(used in 8-2、8-3)

1. Dustproof ring    2. Cylinder cover
4. Guide sleeve          4.O-ring
5. O-ring 6.seal ring 7.O-ring
8.deflation plug 9. Piston rod 10 cylinder

11.

Support ring






  More than or equal to 3t cylinder
