60

2. Trouble diagnoses and corrections

Condition

Probable cause

Corrective action

Fork arm carrier or mast tilt
by itself.

1.Tilt  cylinder  and  ring  abraded
excessively

Replace  piston  ring  tilt
cylinder.

2.  The  hydraulic  control  valve
spring is inoperative.

Replace it.

The

fork

arms

carrier

moves

up

and

down

sluggishly.

1.  Caused  by  piston  jamming  or
bent piston rod.

Replace the faulty parts.

2. Too much dirt is accumulated in
the cylinder.

Strip it down and clean.

Forks  are  lifted  or  lowered
non-smoothly.

1. Carriage bracket assembly out of
adjustment.

Adjust clearance with thrust
metal  and  carriage  side
roller.

2.  Insufficient  clearance  between
inner and outer masts or rollers and
mast.

Adjust

clearance

with

rollers.

3.

Biting

foreign

backing

boarderials between moving part.

Remove  foreign  backing
boarderials.

4. Insufficient lubrication.

Apply  grease  on  contact
surfaces

of

sliding

parts.(butter)

5. Bent carriage bracket assembly.

Repair or replace.

Forks are lifted unevenly

1. Lift chains out of adjustable.

Adjust lift chains.

Lift roller does not rotate

1.

Grease

stiffened

or

dirt

accumulated on lift roller and mast
sliding surfaces.

Clean  and  lubricate  lift
rollers.

2. Improperly adjusted lift roller.

Adjust.

Excessive mast noise

1. Insufficient lubrication.

Lubricate.

2.  Improperly  adjusted  lift  roller,
side roller and back-up metal.

Adjust.

3.  Rubber  pad  on  lower  of  outer
mast  is  useless  for  container  fork
lift truck.

By  adjusting  shims  and
rubber pad, piston rod is in
touch

with

bottom

of

cylinder  body  after  inner
mast is in touch with rubber
pad.














61

Condition

Probable cause

Corrective action

Insufficient lift power or no

lift movement.

1. Excessive wear occurs between
the  oil  pump  body  and  gears,
causing too much clearance.

Replace  the  worn  parts  or
the oil pump.

2.  The  lifting  jack  piston  Yx-ring  has
worn,  resulting  in  excessive  inner
leaks.

Replace Yx-ring.

3.  Springs  of  the  multiple  control
valve  and  its  relief  valve  are
inoperative oil leaks.

Replace.

4.Excessive  wear  occurs  of  the

hydraulic

control valve, resulting in excessive
oil leaks.

Replace.

5.  Oil  leaks  occur  between  the
hydraulic control valve sections.

Dismantle for regrinding the
joint

surfaces

and

reassemble the valve.

6.  Leakage  occurs  in  the hydraulic
pipe.

Tighten  the  joint  nuts  and
inspect

the

seal

for

damage.

7.  The  hydraulic  oil  temperature  is
too high. Oil viscosity is too low and
the rate is insufficient.

Change

the

wrong

hydraulic

oil

or

stop

operation  for  reducing  the
oil  temperature.  Find  out
the  reasons  for  high  oil
temperature  and  eliminate
the trouble.

8.  The  load  carried  is  beyond  the
designed capacity.

Observe the lifting capacity
limit.




















62

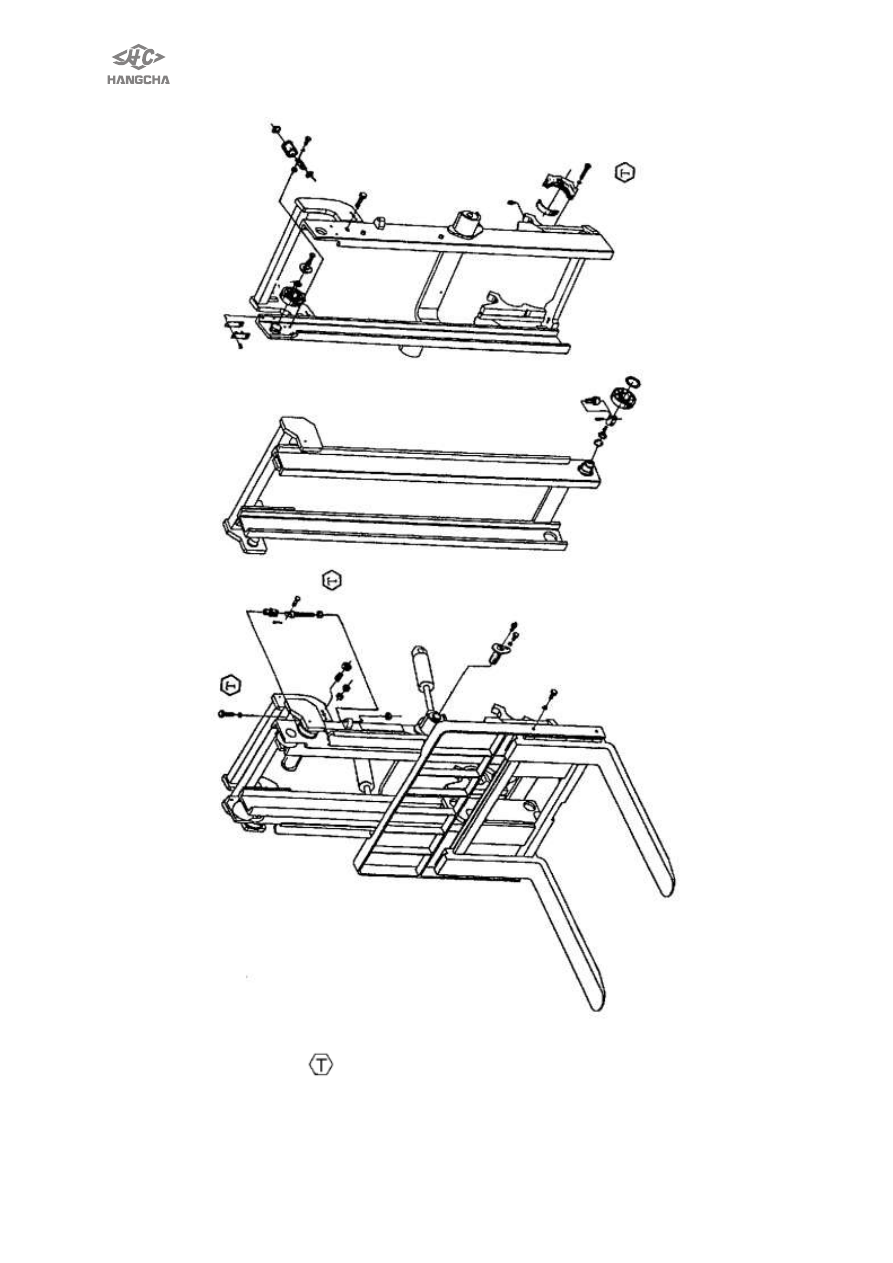

N30M300-000000-000 Lifting Mast assembly

Tightening

 torque See foregoing table










63

3. Summary

The lifting system is composed of inner and outer mast, fork arm carrier, fork arm,

load backrest, chain, roller, lifting jack, and tilt cylinder, etc. Oil line system, hydraulic
pressure  system  and  it  compose  fork  lift  truck  work  equipment.  This  equipment  is
performing  framework  of  load  and  unload.  Commonly  common  masts  have  simple
mast, Double mast and Triple mast class mast framework type. Fork lift truck what is
made in our company backing boardch Double high visibility mast, Double full free lift
mast (including container mast), Triple full free lift mast, mast  framework adopted is
CL model juxtaposition roller type.
3.1 Double high visibility mast

Double mast is composed of outer mast which can’t lift and inner mast which can

lift.  Lifting  jack  bottom  is  fixed  on  outer  mast  below  cross  beam,  oriented  with  pin.
Piston rod extremity is joined with upper cross beam of inner mast; cylinder body is
fixed  on  outer  mast  fixation  board  with  U-bolt.  Commonly  free  lift  range  is
100mm~130mm, which is difference with different tonnage. Two lifting jacks  (Fig.8-5
is right) are laid out back of outer mast to realize high visibility; two lifting jacks are laid
outside of outer mast.

Fork arm is hung on fork arm carrier by hook. Roller, combined roller (side roller is

installed middle of roller outside) and side roller (It is adopted combined roller in 1-1.8
tonnage forklift truck) is installed on fork arm carrier.  Combined roller is installed on
below of inner mast.

Pressure  oil  from  hydraulic  control  valve  is  entered  into  lifting  jack  by

unidirectional speed limiting valve, forced piston and piston rod rising, thereby forced
inner mast rising. At the same time one end of lifting chain on inner mast is fixed on
outer mast, the other is joined with fork arm carrier. Fork arm carrier and fork arm is
rising with inner mast rising to realize aim of lifting goods.

It is basis model that our company offers forklift truck which lift 3 meter high. It is

especial model that our company offers forklift truck which lift height else (2~6 m).
3.2 Double full free lift mast (including container mast)

Double full free lift mast (Fig.8-2) is also composed of inner mast, outer mast, fork

arm carrier, and etc, is also belong to high visibility mast. It is different from common
standard  type  mast  that  two  postpose  long  lifting  jacks  are  both  pole  stopper  type
cylinder.  One  piston  rod  is  hollow,  hole  of  piston  rod  is  dypassed  for  hydraulic
pressure oil flowing into free lifting jack. End of piston rod in two long lifting jacks is
joined  with  upper  branch  of  inner  mast.  Besides,  short  lifting  jack  who  is  installed
middle of inner mast is named as free lifting jack. Free lifting jack is also pole stopper
type cylinder.

Fork  arm  can  rising  or  falling  when  height  go  beyond  1400mm,  because  inner

mast  don’t  rising  when  free  lifting  jack  rising  or  falling.  There  are  different
specifications in this series of height, 2.5m, 2.7 m, 3 m, 3.3m, 4 m and etc. Free lifting
height is commonly about 1050~2100mm.

When lowest height of mast ≥2200mm, lift height is 3m, full free lift height is about

1500mm.  It  can  work  inside  container，mast  which  include  side-shift  is  named
container fork lift truck mast (see Fig.8-3). Side shift cylinder of container fork lift truck
mast  can  be  side  shifting  only  when  goods  don’t  placed  appropriate  position.  In
another condition, side cylinder should set center.

Structure of left and right lifting cylinder of more than or equal to 3 t, see fig.8-7,

fig.8-8;

Structure of left and right lifting cylinder of less than or equal to 2.5 t，see fig.8-9,

fig.8-10.
