40

3. Summarize

Steering system is composed of full hydrostatic power steering gear and steering

cylinder.

3.1 Full hydrostatic power steering gear assemble(refer to Fig.5-1)

Full  hydrostatic  power  steering  gear  assemble  include  cyclical  full  hydrostatic

power steering gear, column and steering wheel. Column and steering wheel can be
adjust 8°back or forth to fit all driver.

When  engine  stops  running,  rotate  steering  wheel  with  1kg  force  slightly,  after

leaving hands, steering wheel should be return 10° auto backing boardically.



.



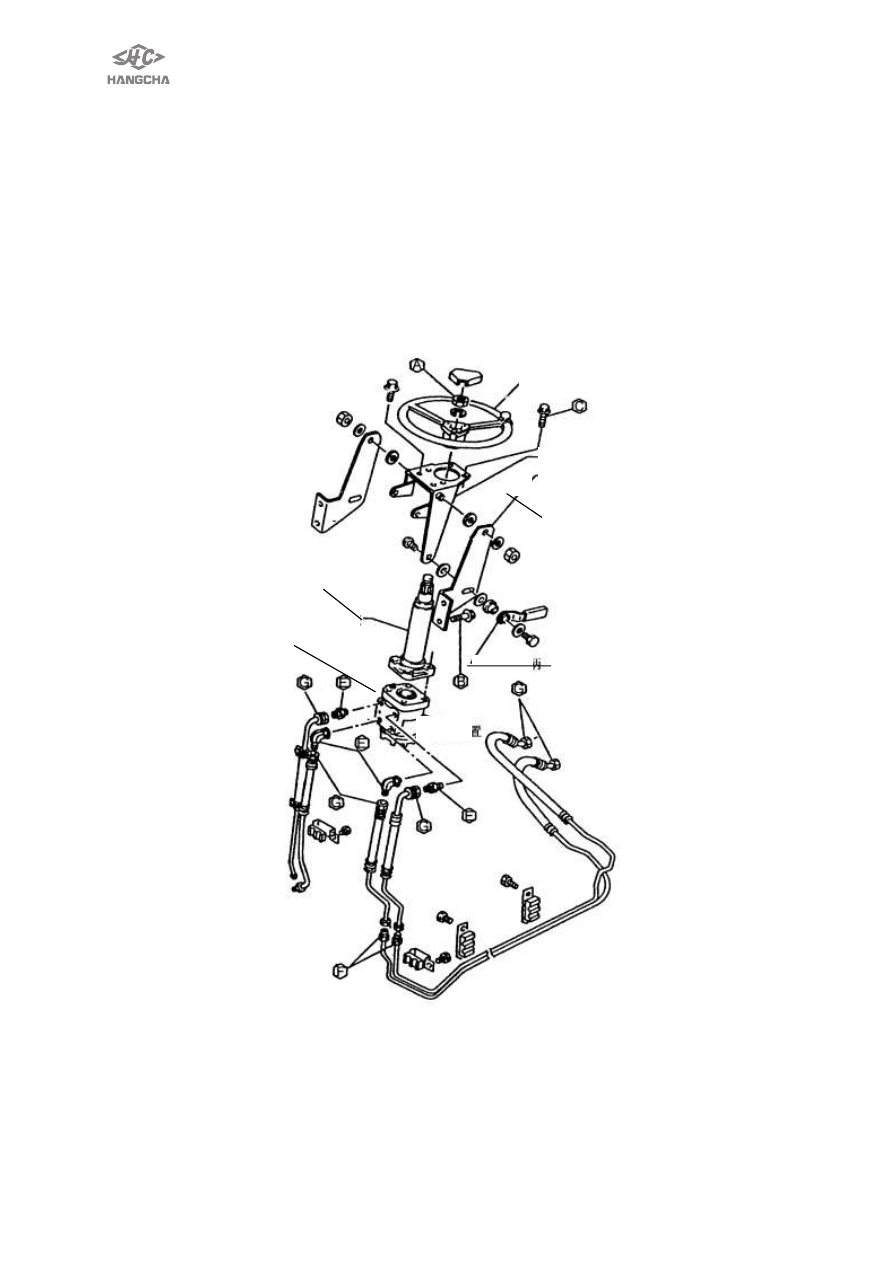

Fig. 5-1 steering wheel







Steering wheel

Bracket of steering colulmn

Tilt steering clamp



Tilt handle



Steering column



Redirector







41

3.2 Full hydrostatic power steering gear(refer to Fig.5-2)

When power steering ,pressure oil flows from    valve disk and valve sleeve pair

to rotary-stator valve pair    , then drive rotary to rotate followed as steering wheel, and
drive oil entering into left or right cavity of cylinder, and drive steering tire to turn by
piston rod .

When the engine stops running, the pump does not supply oil, and the steering

action  will  be  realized  manually  by  turning  the  steering  wheel  to  move  valve  spool,
valve guide, coupling block , and to actuate he rotor    to feed oil into steering cylinder,
in this case, rotor and stator    act as a hand pump, making manual steering possible.

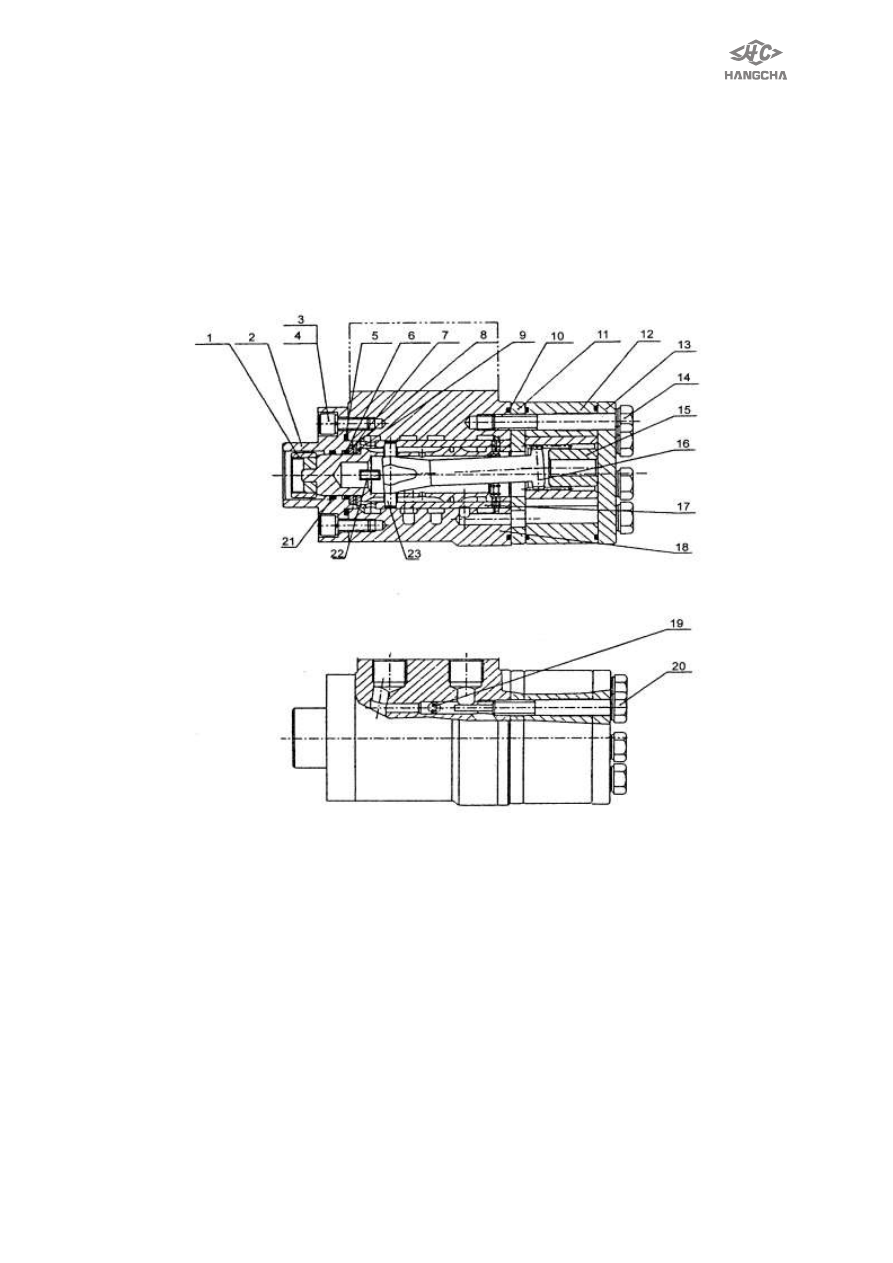

Fig. 5-2 cycloidal rotor full hydrostatic power steering gear

1. Connected block (inner spline connection ,none)

    2.   Front cover

  3. Screw

4. Spring          5. O-ring      6. X-ring    7. Stop ring          8. Thrust bearing    9. Slip ring
10. O-ring      11. diaphragm                12. Rotary-stator pari          13. Rear cover
14. Bolt          15. Stop block    16. Couple axle        17. Valve disk valve sleeve pair
18. Shell        19. Steel ball          20. Stop bolt













42

3.3  Steering cylinder(refer to Fig.5-3)

Steering cylinder is of double-acting piston type. The two end of piston is connected
with steering spindle through rod. The oil from full hydrostatic power steering gear
makes piston rod move left and right so as to turn truck lift and right.



1. Earbob    2. Elastic stop ring for hole    3. Plain radial bearing    4. Round wire snap ring

5.Dustproof ring    6.O-ring      7. Seal ring      8. Protected ring      9.O-ring    10. Guide sleeve

11.O-ring    12. Glyd Ring    13. Scutcheon    14. Cylinder 15. Piston rod

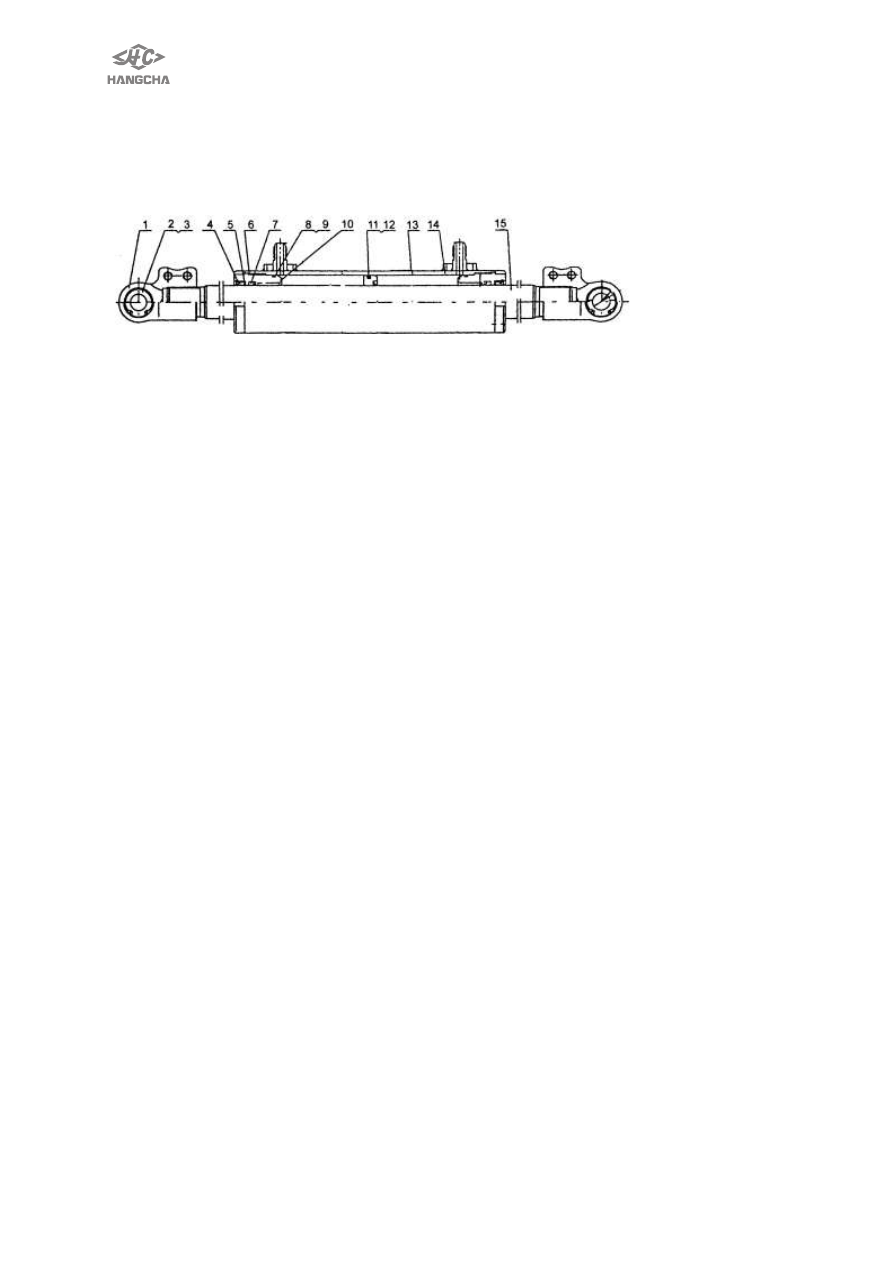

Fig. 5-3      steering cylinder

4. Install steering system

Careful observe the following:

1） Hydraulic tie-in, blots and piping must be cleaned while installing.

2） Check oil lines arrangement for properness, whether it is reverse order of steering
direction or not, refer to steering system .

3） Steer wheel to end left and right to make sure whether it is equably of steering
force and smooth of steering.

4） Jack up rear wheel and steer slowing wheel left and right and repeat it. Bleed air
of hydraulic lines and cylinder.

When engine stops running, rotate steering wheel with 1kg force slightly, after leaving
hands, steering wheel should be return 10° autobacking boardically.





43

Ⅵ. Brake system

1.Trouble and diagnoses and corrections



condition

Probable cause

Corrective action

Insufficient brake

force

·Oil leakage in brake lines.
·Air in brake lines.
·Water or oil on linings.
· Uneven  wear  or  contact  of  brake
linings.
·Improper functioning of master cylinder
or wheel cylinder.
·Clogged oil lines.

Correct and replenish.
Bleed air.
Clean or replace.
Grind or replace.

Correct or replace.

Clean.

Unequal braking

(forklift truck

veers to one

side)

·Uneven tire pressure.
·Brake out of adjustment.
·Water or oil on brake linings.
·Foreign particles in brake drum.
·Deteriorated lining surface.
·Improper contact of linings.
·Worn lining.
· Worn,  warped,  rusted  or  damaged
brake drums.
·Improper operation of wheel cylinder.
·Improper sliding shoes.
·Loose back plate blots.
·Warped back plates.
·Improperly adjusted wheel bearing.
·Clogged oil lines.

Adjust.
Adjust.
Clean or replace.
Clean.
Grind or replace.
Grind or correct.
Replace.
Correct or replace.

Correct or replace.
Adjust.
Tighten or replace.
Replace.
Adjust or replace.
Clean.

Brake dragging

·No free play of brake pedal.
·Improper shoe sliding.
·Improper operation of wheel cylinder.
·Faulty piston cup.
·Weak or broken return springs.
·Clogged master cylinder returns port.
·Clogged oil lines.
·Wheel bearing out of adjusting.

Adjust.
Adjust.
Adjust or replace.
Replace.
Replace.
Clean.
Clean.
Adjust or replace.

Brake noise.

· Lining  surface  harden  or  foreign
particles on it.
·Warped back plates or loosed blots.
·Brake shoes warped or improper install.
·Worn linings.
·Loose wheel bearing.

Repair or replace.

Repair or replace.
Repair or replace.
Replace.
Repair.
