1t-3.5t R Series Internal Combustion Counterbalanced Forklift Truck. Manual - part 10





36

Ⅳ. Steering axle

1. General specifications



















                        Axle centre

Axle body

type

Center-pivoted, turn

around type



Vertical play(mm)

0～0.5

Turning

angle

Inside

turning

angle

1-1.8

t

79.5°

Adjusting shim

for end shaft of

axle

0.5,1.0,1.6

2-3.5

t

77.8°



Outsid

e

turning

angle

1-1.8

t

56°

thickness(mm)

N163-220020-00

0

2-3.5

t

54.3°

Tyre

pressure

0.7MPa

Kingpin

















wheel hub bearing

Kingpin axial play(mm)

Less than

0.20



Pre-tighten

Tighten steering spindle

nut until drive wheel hub

no longer rotates with

one hand. Then loose

1/8～1/6 rotations.

Kingpin adjusting washer



thickness(mm)

Part No.





Or wheel hub bolt force

is10～29.8N

0.10,0.30,0.70

N163-220012-000



Axial

play(mm)

Less than 0.10



2. Trouble diagnoses corrections

condition

Probable cause

Corrective action

Unstable

driving

·

loose wheel nut

·

wheel bearing out of adjustment

·

improperly adjusted shims.

·

faulty steering system.

tighten
adjust
adjust
refer  to  turning  system
section

Noises

·

insufficient lubrication

·

loose bolts and nut

·

improperly  adjusting  shim  for  axle

end Shaft.

·

damaged joint bearing at two ends of

rod.

Apply calcium grease
tighten
adjust
replace














37








Notice：Replace rubber-block shock absorber between 3000  ～  3500 hour.











38

3. Steering axle



Remove wheel hub

1)  Jack up and support forklift truck body with wooden blocks.
2)  Remove tire.
3)  Remove hubcap.
4)  Remove steering spindle nut.
5)  Pull off hub assembles.
6)  Remove bearing inner race.。

Caution：a. Not to drop bearing inner race.    b. Be careful not to damage oil seal.

4. Kingpin and steering spindle.

1)  Remove rod.

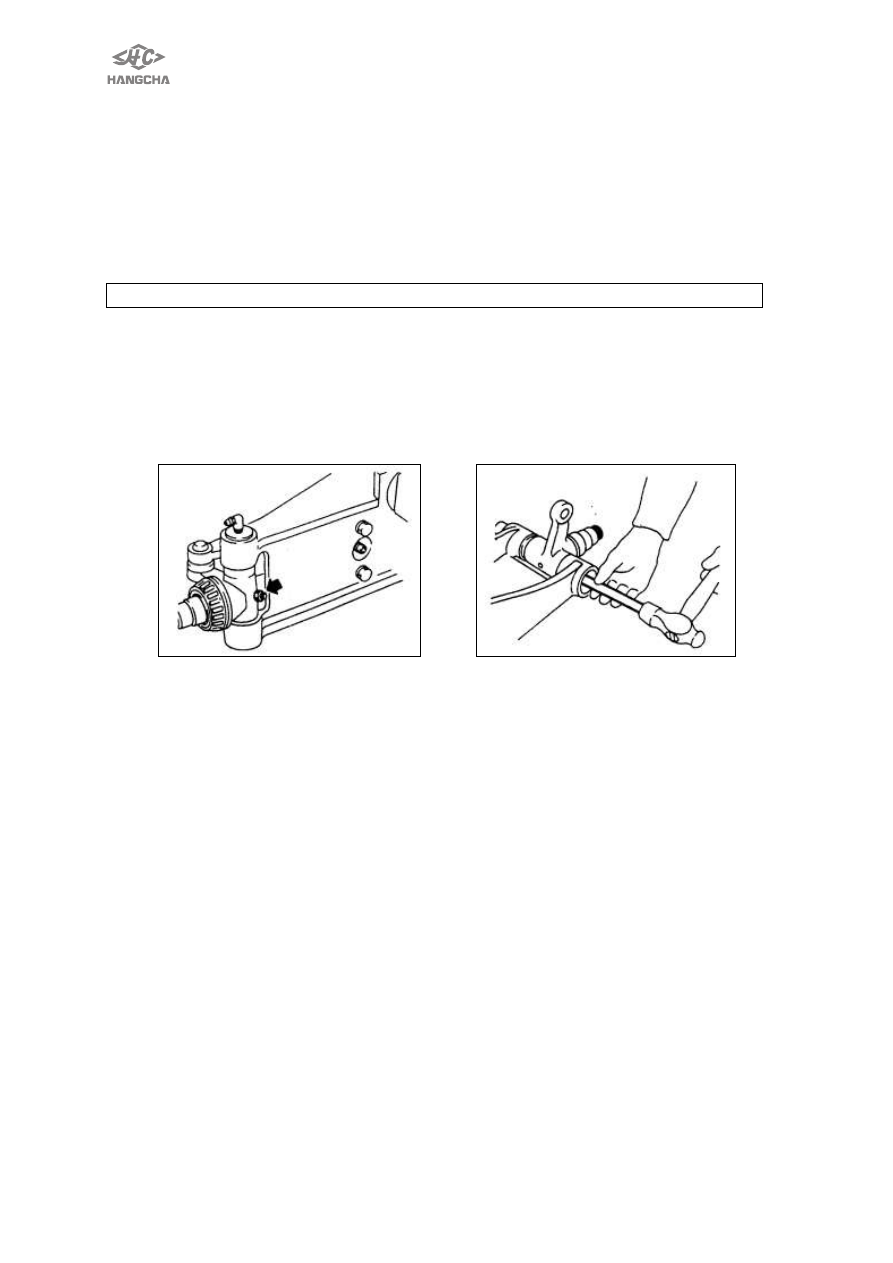

2)  Loose lock bolts.(see fig.4-2)；
3)  Remove grease nipples on kingpin.
4)  Remove kingpin.
caution：Hold kingpin to prevent it from dropping. (See fig.4-3).
5)  Take off spindle, thrust bearing and shim.















Fig. 4-2











          Fig. 4-3

INSPECTION：























1)．Replace spindle if cracked.
2)．Replace bearing if its rollers or roller surfaces are rusted or nicked.
3)．Replace steel sleeve if it distortion, out of round, cracked.
4)．Replace thrust bearing and dust cap if them damaged.。
Installation
To install, reverse the order of removal. Careful observes the following.
1) Always insert kingpin from lower side.
2) Install thrust bearing, set the tighten-ring below the support and loosen-ring. Pack
all grease between dust proof inside, loosen-ring, and tighten-ring.
3) Adjust axial play to specification with shims. Axial plays less than 0.15mm.
4) The character of seal tape faces outside. Apple grease to roller of roller bearing,
also apply grease between lip and groove of seal tape.
5) Pack all grease nipples with a sufficient of grease.

5. Wheel bearing adjustment

1) Slowly rotate hub. Tighten steering spindle nut until it can no longer be rotated with
one hand.
2)From that position, turn back steering spindle nut 1/6～1/4 rotation. Measure hub bolt
force is 10N～30N.
3) Make sure that hub rotates smoothly and that its axial play is within specification.
Axial play is less than 0.12mm.





39

Ⅴ. Steering system

1. Data

Steering system type

Change direction rear wheel with power

steering



2t、2.5t、3t、3.5t

1t、1.5t、1.8t

cycloidal rotor

full hydrostatic

power steering

gear

Model

530-1322

/

Displacement ml/r

100

/

Type of connection

Inner spline

Inner spline

Features

Open center ,low

torque

Open center ,low

torque

Steering

cylinder

Cylinder diameter      mm

Φ65

Φ50

Piston diameter        mm

Φ40

Φ30

stroke                          mm

195

160

  Wheel diameter                    mm

Φ360

Φ360



2.Trouble diagnoses

condition

Probable cause

Corrective action

Failure to rotate

steering wheel

Damaged or trouble of oil pump

replace

Divide value is clogged or damaged.

Clean or replace

Damaged hose or connector, block lines

Replace or clean

High effort for

steering

Divide value pressure too low.

Adjust pressure.

Air in oil lines.

Remove air

The  steering  fails  to  turn  to  its  natural
position,  broken  lock  spring  or  insufficient
spring pressure

Replace spring flat

Too  much  internal  leakage  in  steering
cylinder.

Check

piston

for

sealing

Track travel

zigzag or

wobbly

Too much oil flow to steering cylinder.

Adjust divide value.

normal noise

Oil is not sufficient in oil tank.

Add oil.

Suction piping or filter clogged.

Clean or replace

leakage

Damaged  sealing  of  oriented  bush  of
steering cylinder or hose or connector.

replace
