1t-3.5t R Series Internal Combustion Counterbalanced Forklift Truck. Manual - part 4





12

3. C240 PKJ-30 Diesel

3.1 Specifications



Model

Item



C240 PKJ(ISUZU)

Type

Water-cooled, four cycle, in-line overhead valve, swirl

chamber type

No. Of cyclingdrs-bore×stroke

4-86×102mm

Piston displacement        L

2.369

Compression ratio

20

Rated power/rotate speed

35 kW/2500 r/min

Max. Torque/rotate speed

139 N·

m/1800 r/min

Min. Rotate speed under no load

700    rpm

Min. Fuel consumption ratio

0.39    g /W·

h

Direction of rotation

Clockwise from cooling fan end

Firing order

1-3-4-2

Cooling system

Water-cooled

Lubrication system

Forced lubrication

M

ai

n

c

ompo

nent



Injection nozzles

Bosch throttle type

Air cleaner

Paper element

Oil pump

Cycloid type

Water pump

Swirl type

Thermostat

Wax-pellet type

Generator

Voltage/Current

12V/35A

Generating type

AC, silicon rectifier

starter

Voltage

12V

Output power

2kW



Oil volume

6.1L      API    CD or better

Valve clearance

0.45mm

Nozzle inj. pressure

120kg/cm

2



Injection timing

BTDC9°










13

3.2C240 Diesel Maintenance

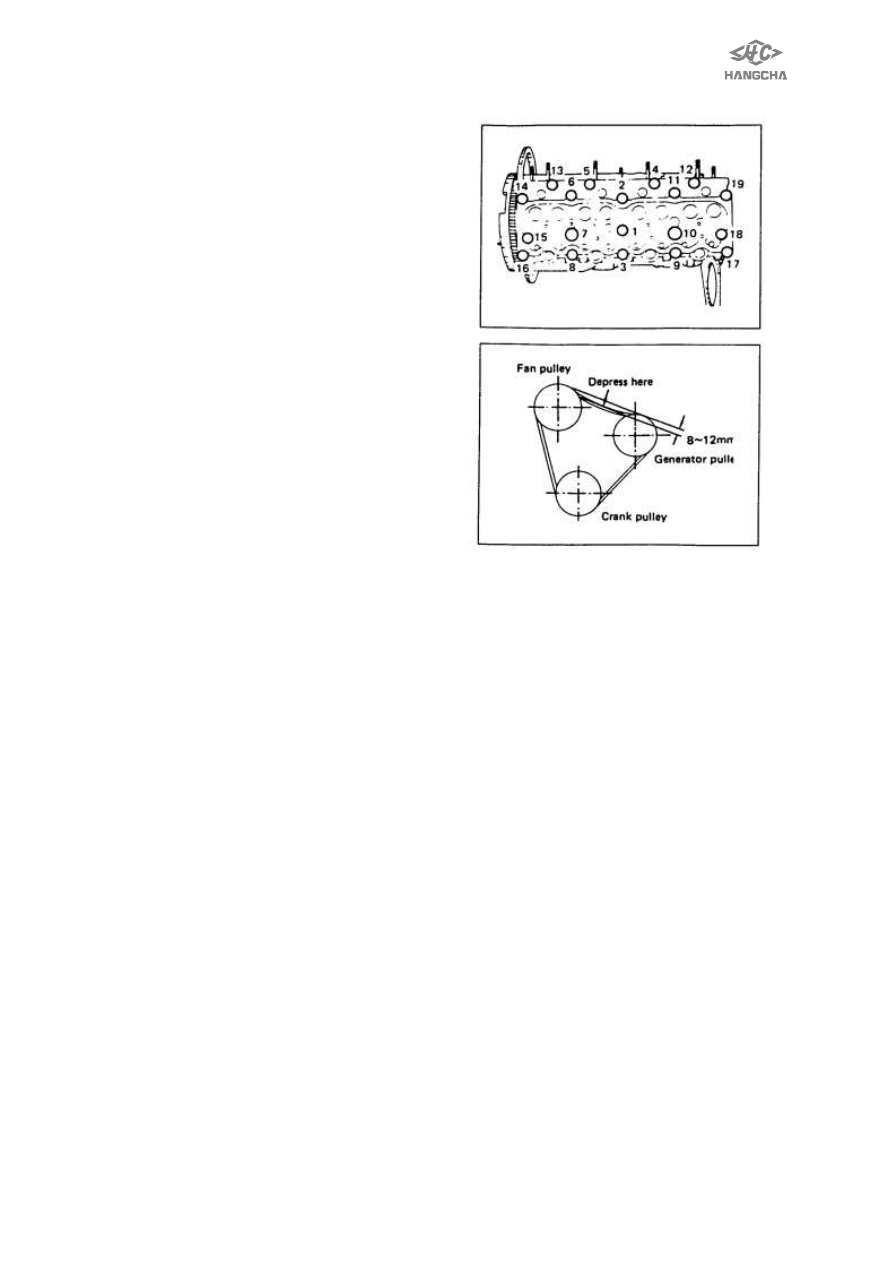

3.2.1  Retighten Cylinder Head Bolts

When  engine  is  cold,  retighten

should be made in the sequence shown
twice
·

T: 79 N·

m～97 N·

m

·

Two steps：First 55 N·

m～68 N·

m





    Second 79 N·

m～97 N·

m

3.2.2  Adjusting  Intake  and  Exhaust

Valve Clearance

Making as 2.2.2
Valve clearance (Hot): Intake & exhaust:
0.45 mm
3.2.3  Checking And Adjusting Fan Belt

Fan belt deflection: 8 mm～12 mm
Pushing force: 98N

3.2.4  Changing  Engine  Oil  and  Oil

Filter

Refer to 2.2.4
Oil Capacity: 6.1 L

3.2.5  Changing engine coolant
        See. 2.2.5
3.2.6  Cleaning radiator outside

See 2.2.6

3.2.7  Checking  cooling  system,  hoses

and connections

See 2.2.7

3.2.8  Cleaning or replacing air cleaning

filter

See 2.2.9

3.2.9  Remove water from the fuel
Water should be drain when the bobber
gets to the alert draining line
1） Loosen  the  drain  plug  at  the  lower

top of the fuel filter;

2） Drain  the  fuel  in  the  fuel  body

together with the mixed water；

3） Be sure to tighten the drain plug on

completion of draining.

3.2.10  Fuel system air bleeding
·

The entry of air into the fuel system will

cause  hard  engine  starting  or  engine
mal function.

·

When  once  the  servicing  such  as

emptying  the  fuel  tank,  air  bleeding
for  the  water  segregator,  or  the  fuel
filter element change etc. Is done, be
sure to conductor air bleeding.




































14

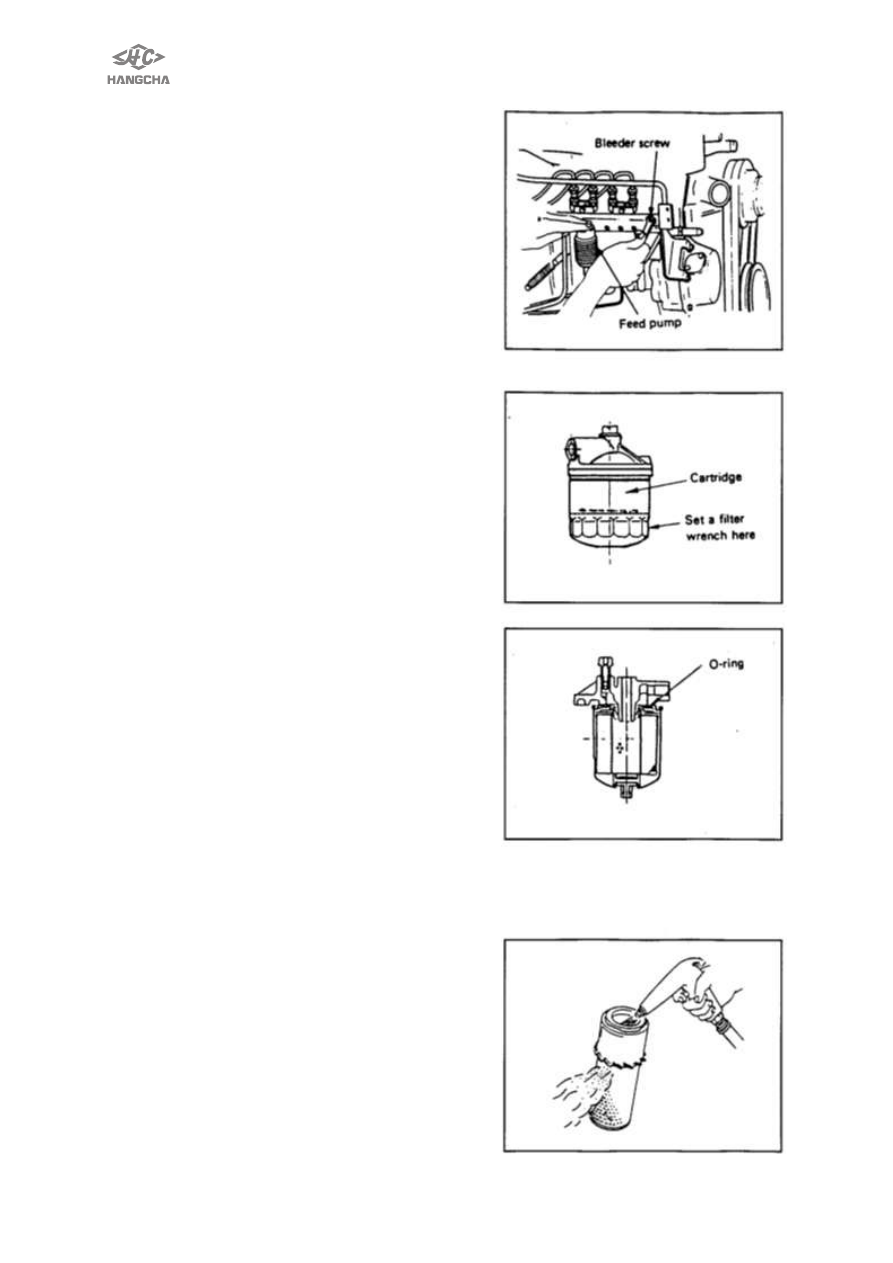

Bleeding procedure:

1） Loosen the bleeding screws on the

fuel injection pump.

2） Loosen the feed pump knob.
3） Depressing the pump knob until no

bubbles are visible in the flowing fuel
from the loosened bleeding screws.

4） Tightening two bleeding screws and

feed pump knob.

3.2.11  Fuel filter element change
1） Loosen  the  fuel  filter  by  hand  or

using wrench counterclockwise.
Discard the fuel filter element.

2） Wipe oil filter mounting surface with

a clean rag.

3） Smear  a  little  engine  oil  on  rubber

gasket of new oil filter.

4） Fill a little fuel into the fuel filter, this

helps the air bleeding.

5） Turn  in  the  new  fuel  filter  until  the

filter gasket comes into contact with
its sealed face.

6） Use  a  filter  wrench  to  turn  the  fuel

filter by additional 2/3 of a turn.










4. TD27AA diesel

4.1  The  maintenance  of  TD27AA
diesel
TD27AA  diesel  requests  a  high  quality

for  the  maintenance  of  Air  cleaner
and  the  fuel  filter  and  the  filtering  of
diesel.

4.4.1  Cleaning  and  changing  the  air
cleaner
Dry paper model

The  filter  must  be  cleaned  and

changed  in  the  maintenance  schedule,
if  the  motor  is  working  in  the  dusty
environment,  the  air  cleaner  should  be
cleaned and changed in time.







15

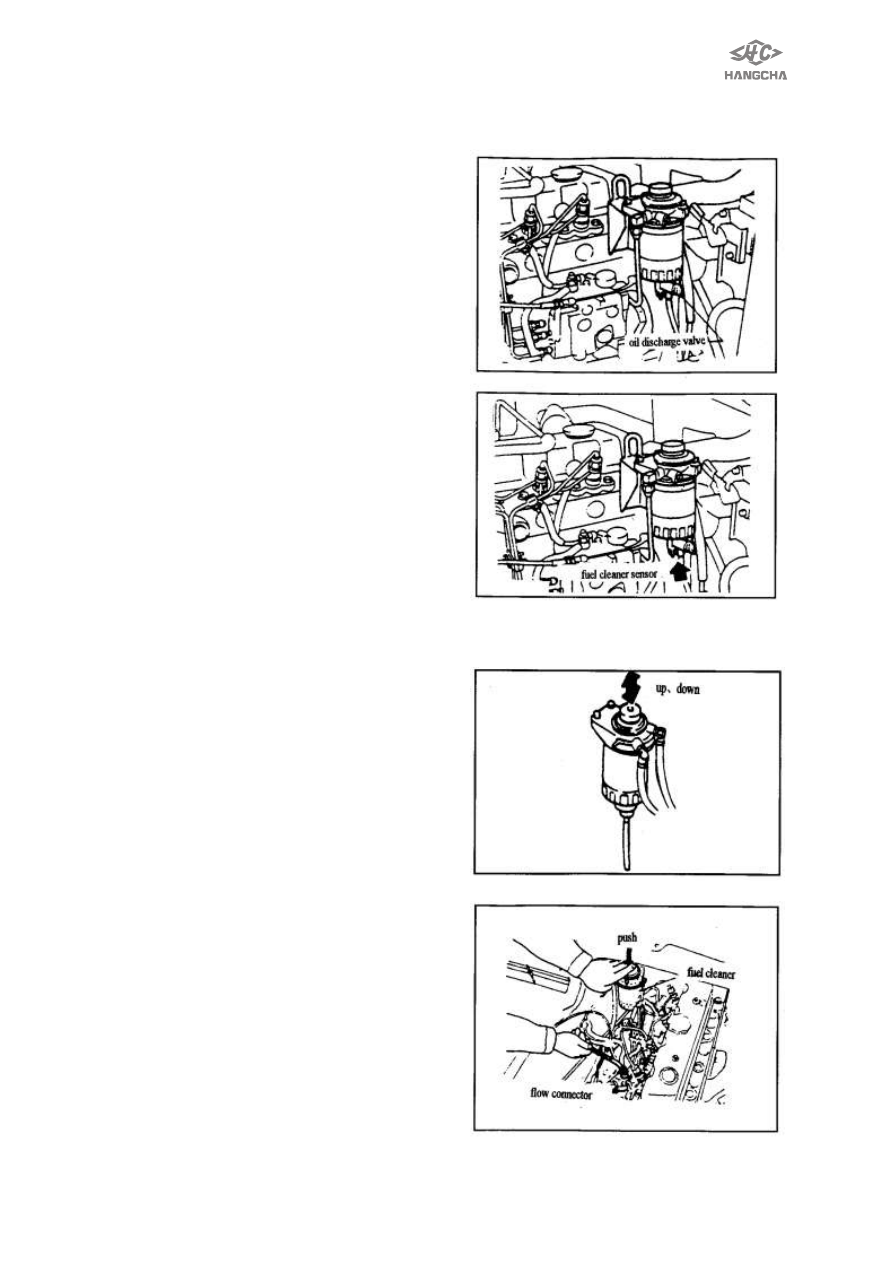

4.4.2 Checking the oil filter
Checking and changing the oil filter
1.

Remove  the  censor’s  head  of  oil

filter.

2.  Loosen the valve to drain the fuel.
3.  Remove  the  sensor  of  oil  filter  or

draining valve.

4.  Remove the oil filter.
5.  Connect the censor of oil filter to the

new oil filter.

6.  Fix the new oil filter.
You  can  only  tighten  the  oil  filter  by
hand.
7.

Connect the censor’s head.

8.  Remove  the  air  from  the  fuel

system.

Fuel removing system, see 4.1.4
Draining water
1.  The water should be drained in
schedule, and it should be drained even
the buzzer alarm.
2.  Remove air from the fuel system.
3.  There must have a container under
the oil filter.
4.1.3 Filtering the diesel oil
The oil should be filtered strictly before
they are added into the oil container.
4.1.4 Remove the air of fuel
The air should be removed
absolutely .To avoid splash of oil, the
seat of the motor and pump should be
wrapped by a piece of cloth.
If the motor can’t work after air
removing, loosen the eject pipe, shake
the star-up motor until the fuel
overflows from the eject pipe. Tighten
the nut of the eject pipe.
If the motor operates unstably, run twice
or third times in high speed.
Without air vent screw
Method A:

Move  the  priming  pump  up  and

down  until  you  can  feel  the  sudden
clear adding pressure.
Method B:
1.  Loosen  injection  pump  bleeder

screw/or  disconnect  return  hose  and
priming.

2.  Make  sure  that  fuel  overflows  at

bleeder  screw/tube  end,  then  tighten

it/connect hose.
