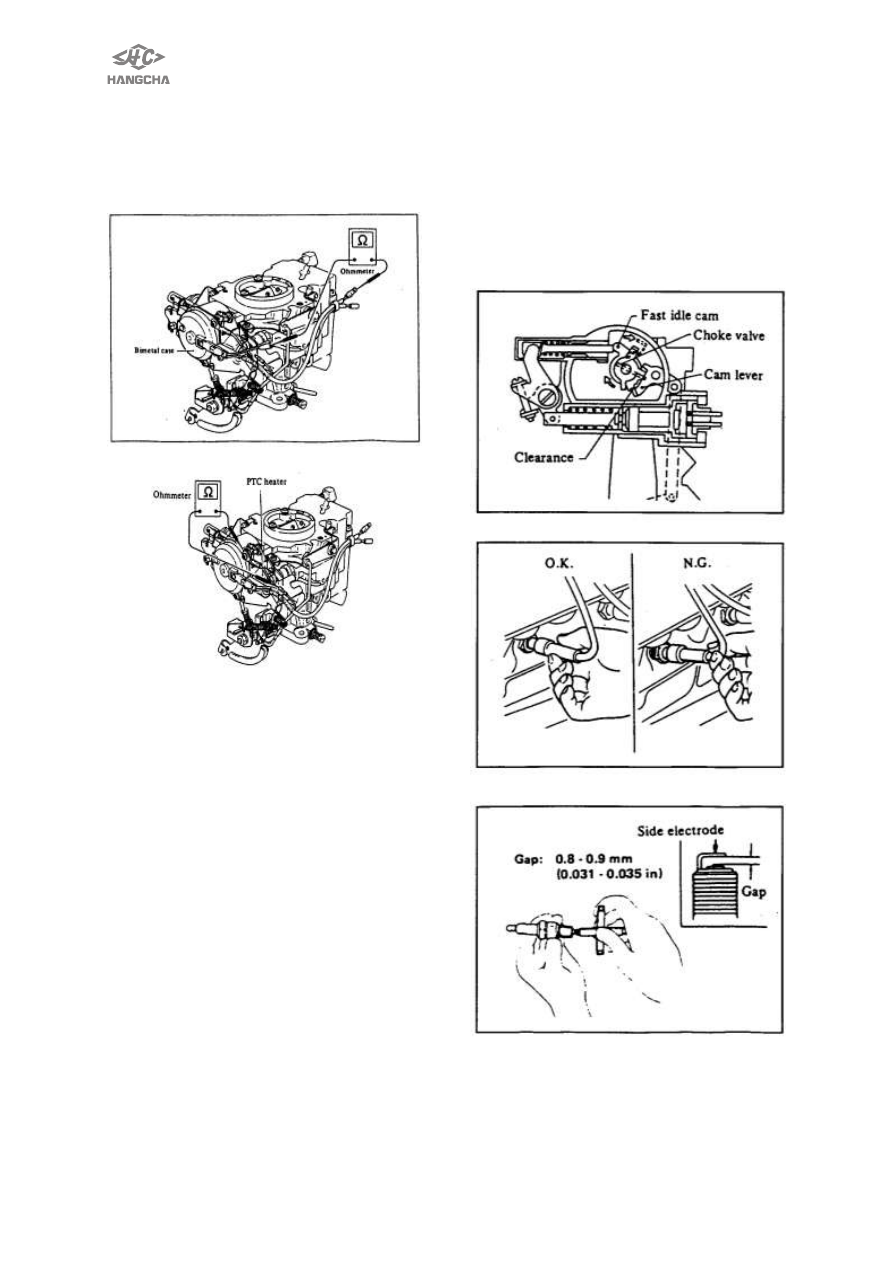

3） Checking Bimetal
·

Start  engine.  Touch  bimetal  case  to

ensure it is hot (Simple check method)
·

Using  circuit  tester,  check  bimetal  for

continuity. Continuity must exist.



4） Checking thermo wax



Ensure PTC heater becomes hot when

engine  is  started.(Simple  check
method)

•  Using  circuit  tester  check  TPC  for

continuity must exist.

5） Choke Valve
Inspection:  Ensure  clearance  does  not
exist between
fast  idle  cam  and  cam  lever  when
choke valve is closed by hand.
      Adjustment:  Adjust  cam  drop-time
adjusting  screw  until  choke  valve  is
close completely.
      Cam  drop-time  adjusting  screw  is
properly  adjusted  at  the  factory  before
delivery.  Do  not  attempt  to  adjust  it  in
the field unless necessary.

2.2.13 Check and replace spark plug.
1） Disconnect spark plug wire at boot.
2） Remove  spark  plugs  with  spark

plug wrench.

3） Clean plugs in sand blast cleaner.

4） Inspect insulator for cracks or chips,

gasket  for  damage  or  deterioration
and electrode for wear or burning.
If  the  are  excessively  worn,  replace
with new spark plug.

5） Check spark plug gap.

Spark plug type: FR2A-D

      T: 20 N·

m～29N·

m












9

2.2.14 Checking Distributor

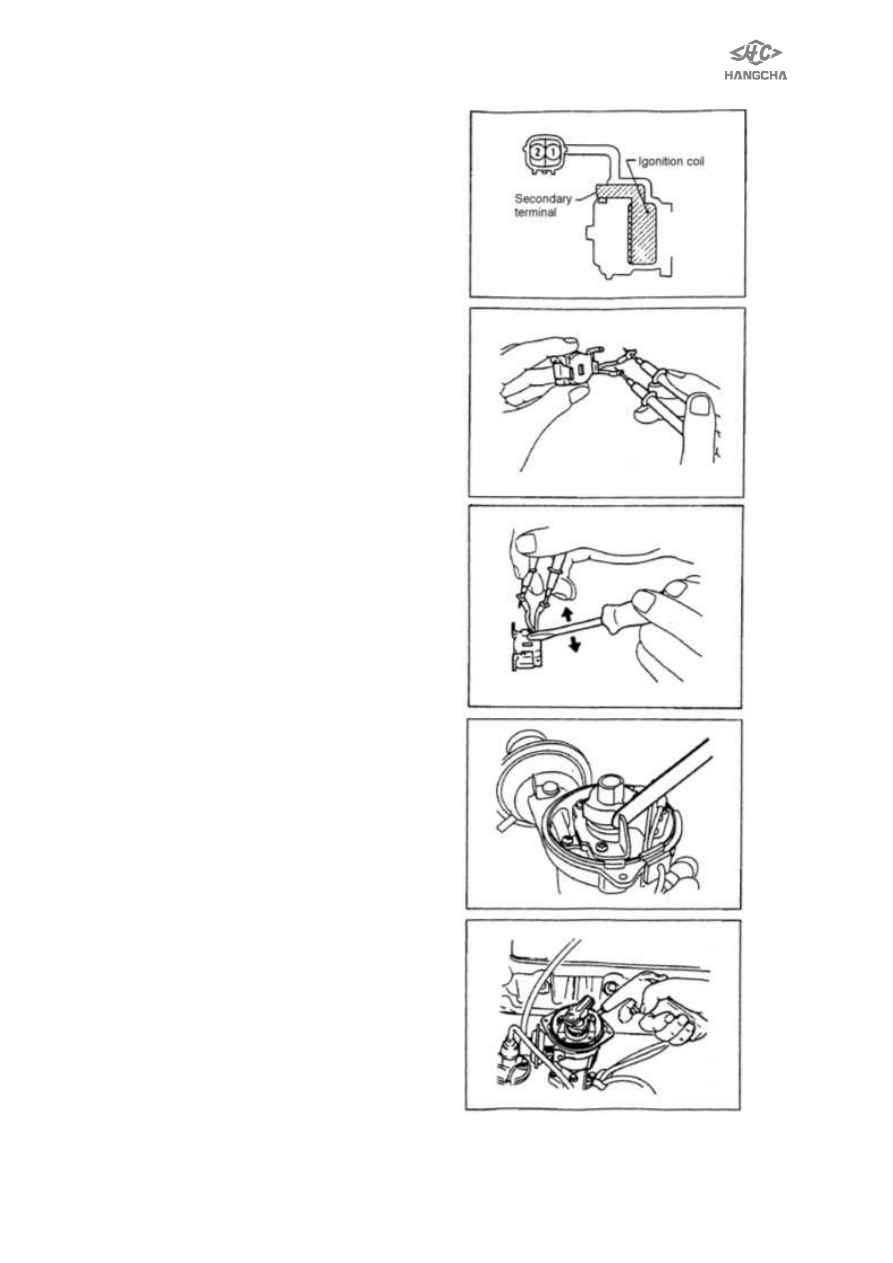

1） Inspection Ignition coil

Use  circuit  tester,  measure  primary
coil  resistance  between  terminals
①and  ②  ,and  measure  secondary
coil  resistance  between  terminals
①or② and secondary terminal.

Primary coil resistance:0.9

Ω～1.2 Ω

Secondary  coil  resistance:20k

Ω～29



k

Ω

2） Pickup assembly
·

Using circuit tester, measure pickup coil

resistance.



Specifications:



420

Ω～540Ω

·

Ensure  tester  pointer  deflects  when

moving  standard  screwdriver’s  blade
near pickup coil’s iron core.

3） Carbon contacts

If  spherical  surfaces  of  all  contacts
are  worn,  replace  with  new  cap
assembly.

4） Cap rotor

Check for cracks or damage

5） Signal rotor

Check for bends or damage.

6） Vacuum control

Using  vacuum  pump,  apply  vacuum
to  diaphragm.  Linkage  must  be
attracted.

7） Inspection after reassemble

Measure  air  gaps  between  signal
rotor and pickup assembly.
Specifications: 0.35mm～0.45mm

8） Cleaning Distributor Inside

Blow dust off inside of distributor with
dry compressed air.







10

2.2.15 Checking and adjusting idle-rpm and ignition timing



START





Start engines and warm it up sufficiently





Run engine at idle speed for 2 minutes




Race en gine (2,000 r/min -3,000r/min )
2  or  3   times,  Under  no-load,  and  then  run
engine at idle speed.



Check idle speed:

Under 650r/min～700r/min

O.K.

N.G.





Check ignition timing at idle speed
(B.T.D.C. degree)：K21:0°，K25 0°

O.K.

N.G.





Race engine (2,000r/min-3,000r/m in) 2 or 3
times, under no-load and then rum engine at idle
speed.



Adjust  idle  speed  by  turning  throttle
adjusting screw: 700r/min±50r/min




END



Adjust  idle  speed
by  turning  Throttle
adjusting crew.



Adjust ignition timing
by turning distributor







11


CAUTION:
1)  Don’t  attempt  to  screw  the  idle
adjusting screw down completely.
      Doing so could cause damage to tip,
which  in  turn  will  tend  to  cause
malfunctions.
2) Make sure that the following parts are
in good order.
            ·

Ignition system

·

Engine oil and coolant levels

·

Valve clearance

·

Float level at idling speed

Set shift lever in ―Neutral‖ position.

2.2.16  Adjusting  Maximum  Engine
Speed Under
            No-Load
1） Shift F-R control lever into neutral.
2） Run  engine  and  set  carburetor

throttle  valve  at  fully  open  position
Check engine speed.
Maximum

engine

speed

under

no-load:3600 r/min

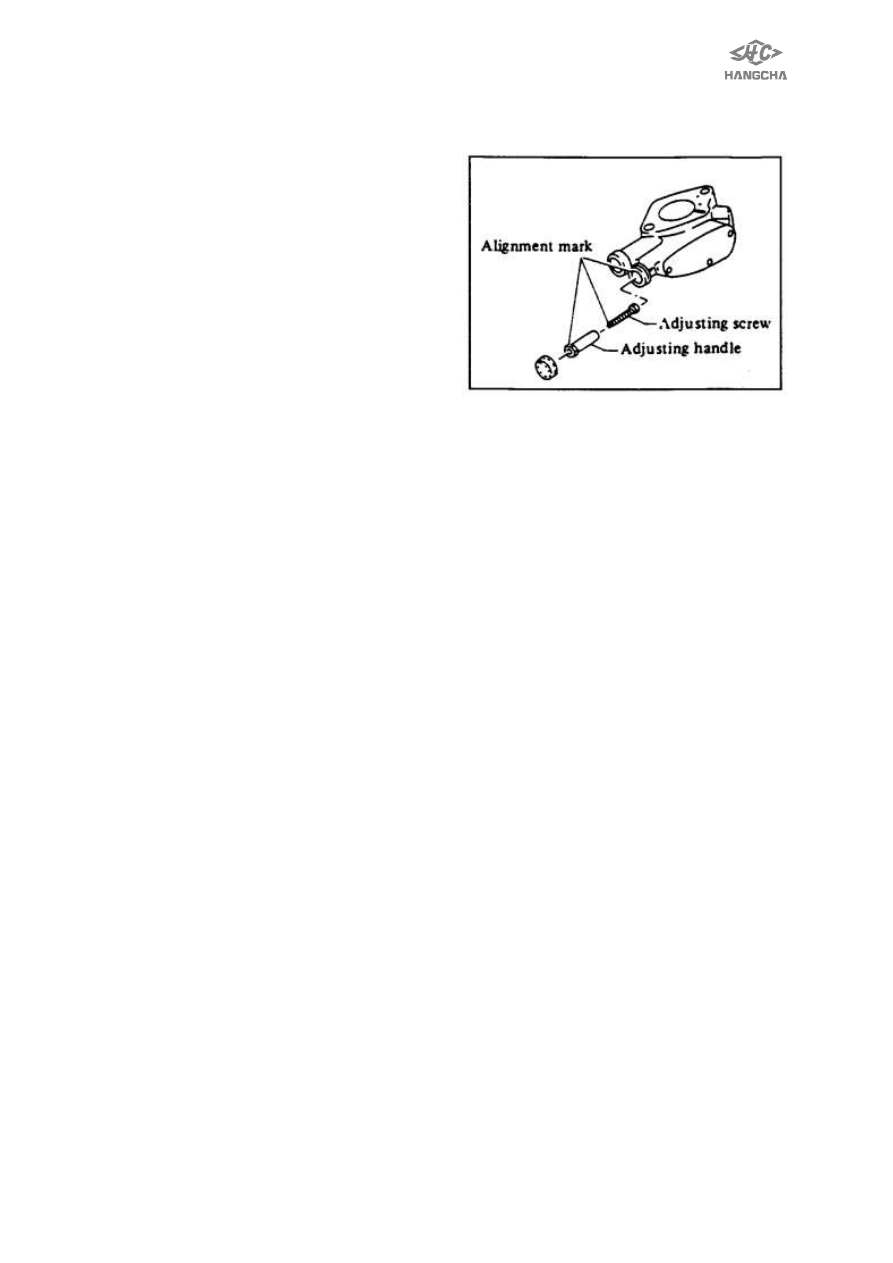

3） If  engine  speed  is  not  within  the

specified  range,  adjust  it  by  turning
governor-adjusting handle.
